【维修作品】第一期 : ADP-130BF电源维修

[复制链接]
发表在  2018-11-6 16:31:32  | 显示全部楼层 | 阅读模式
本帖最后由 巍巍兴安 于 2018-11-6 19:43 编辑

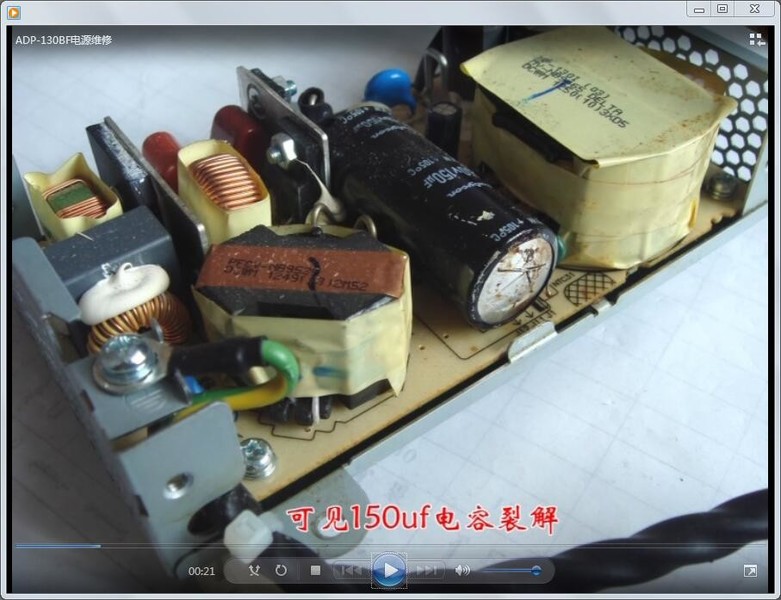

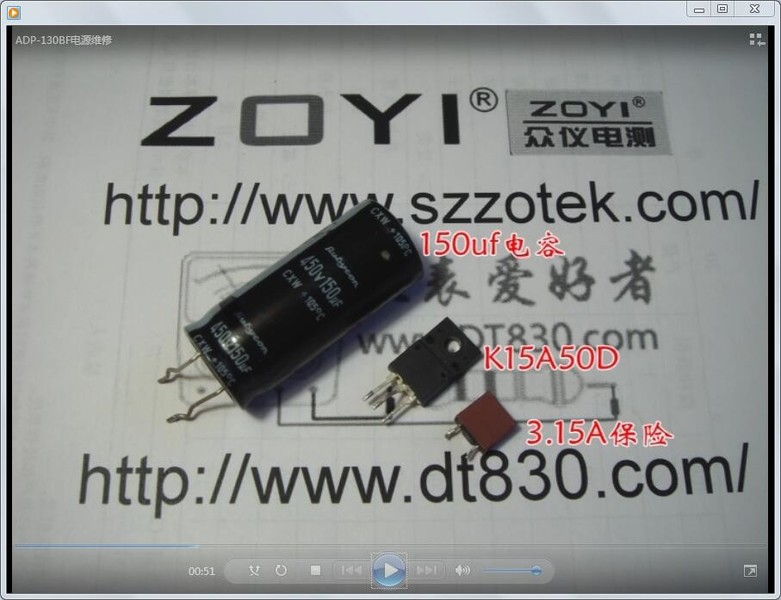

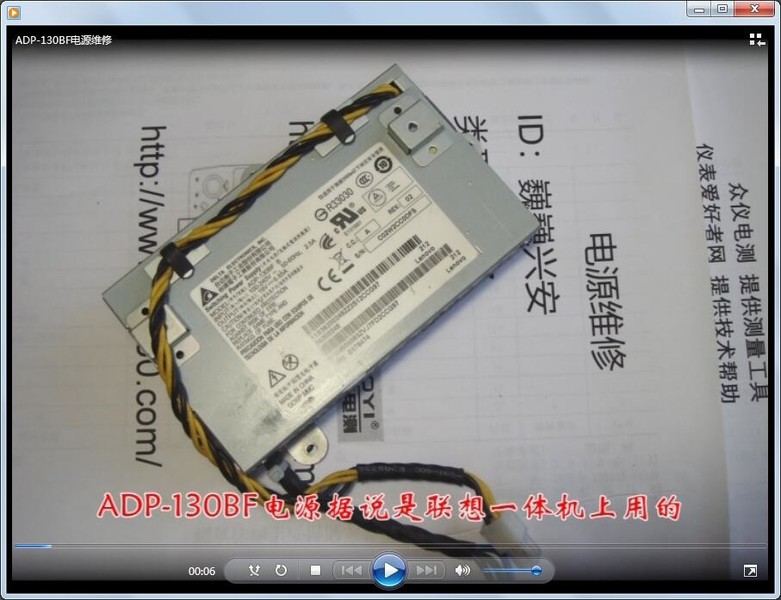

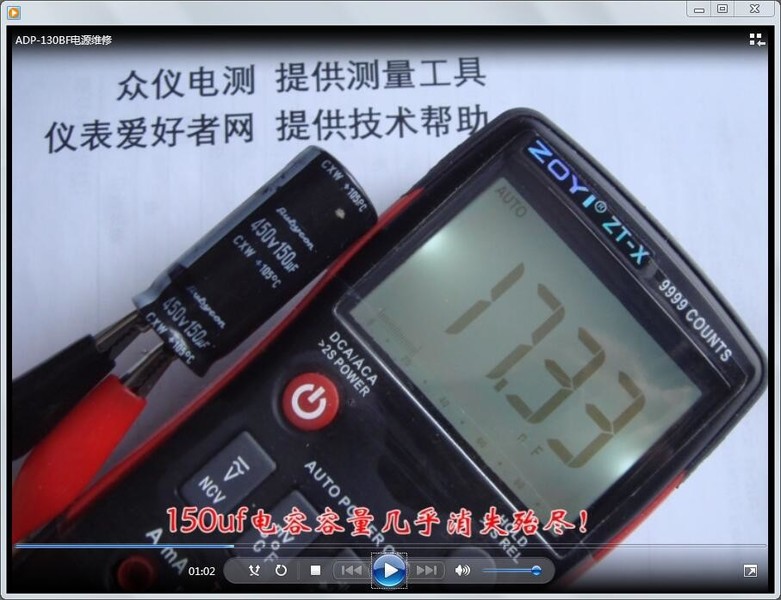

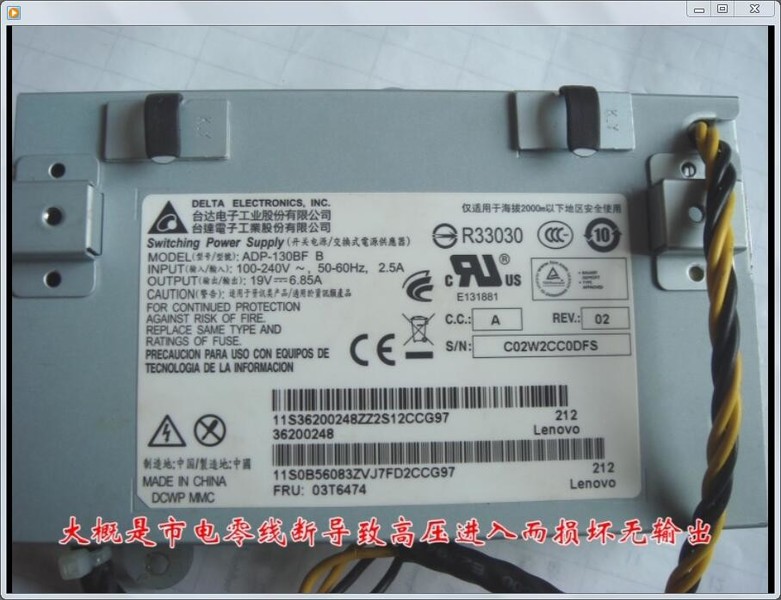

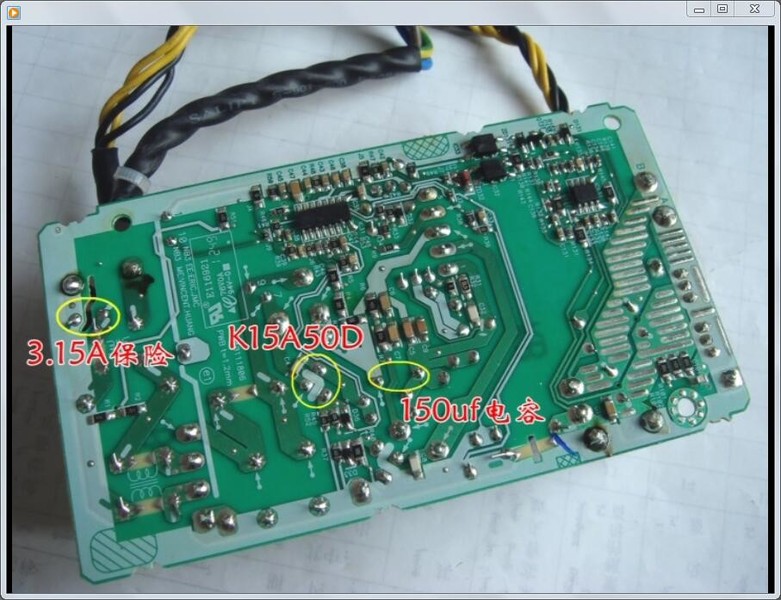

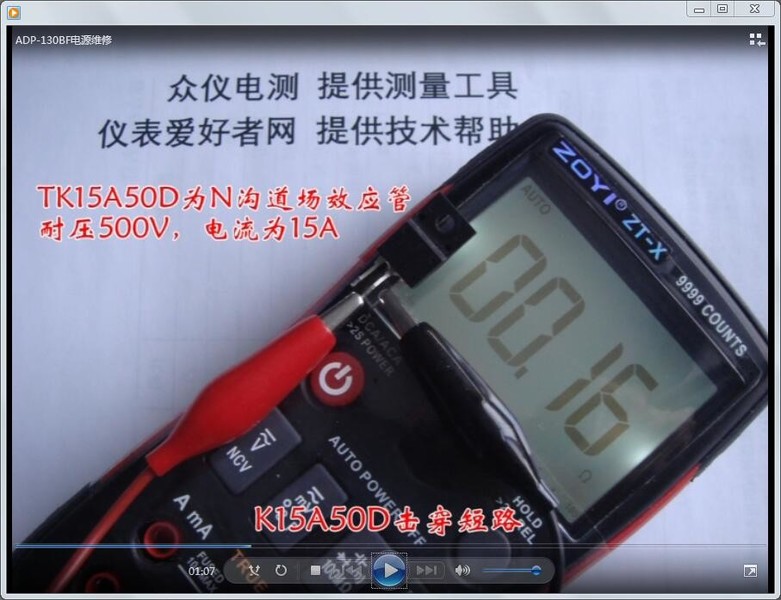

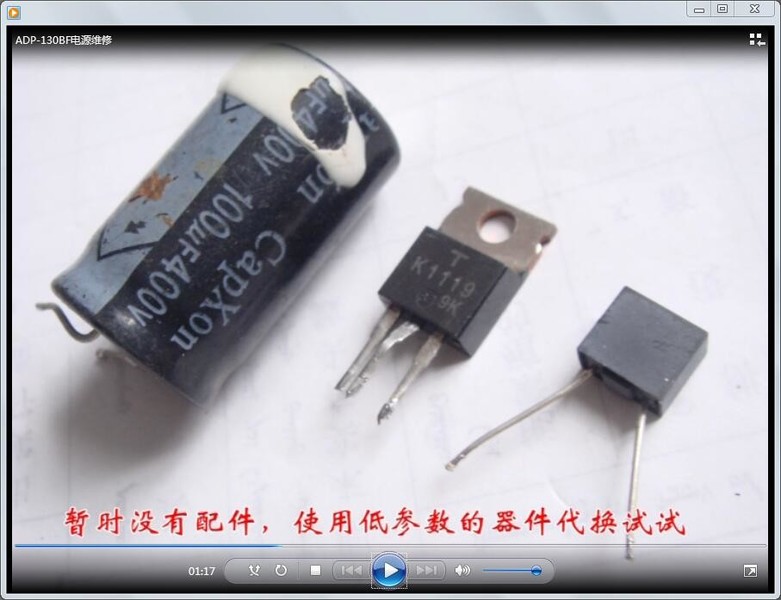

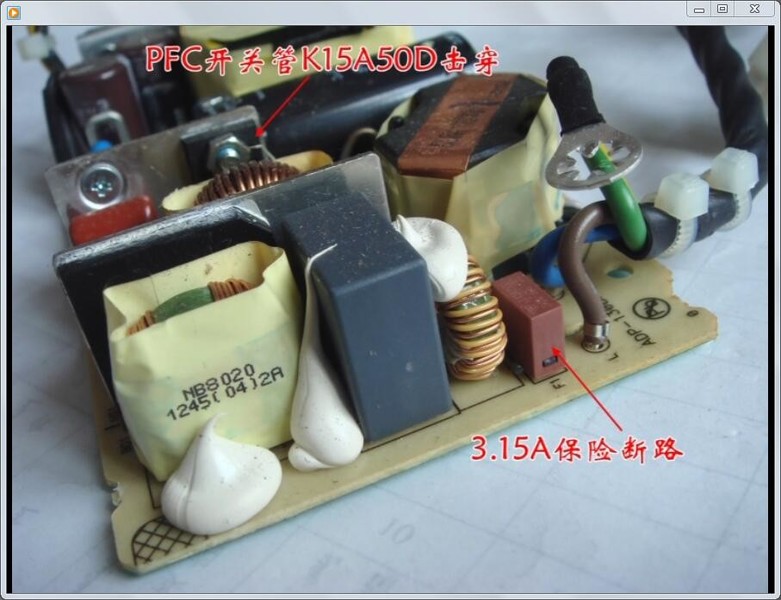

       朋友单位的ADP-130BF电源(据说是联想一体机上的)大概是零线断路导致高压进入而损坏。经测发现150uf电容裂解、K15A50D击穿及3.15A保险断路。暂时没有配件,使用低参数的器件代换发现可以工作,说明其他部分基本正常。
ADP-130BF电源维修视频:

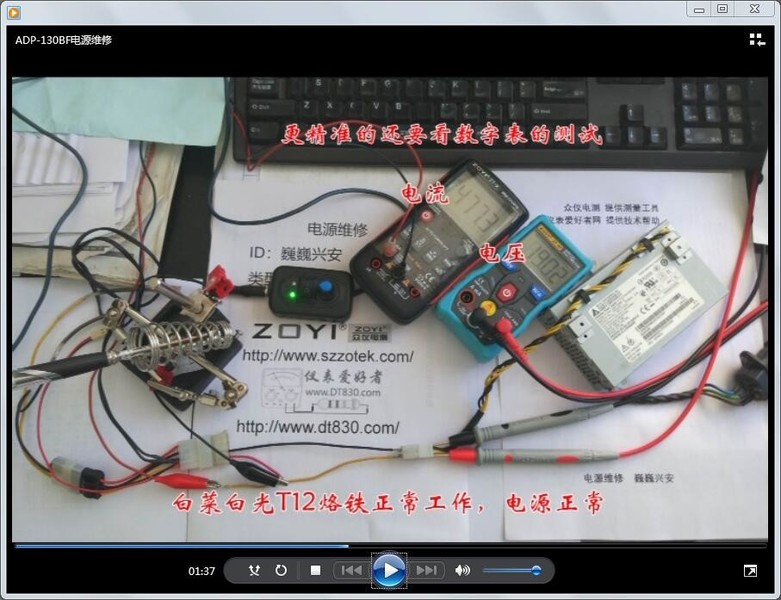

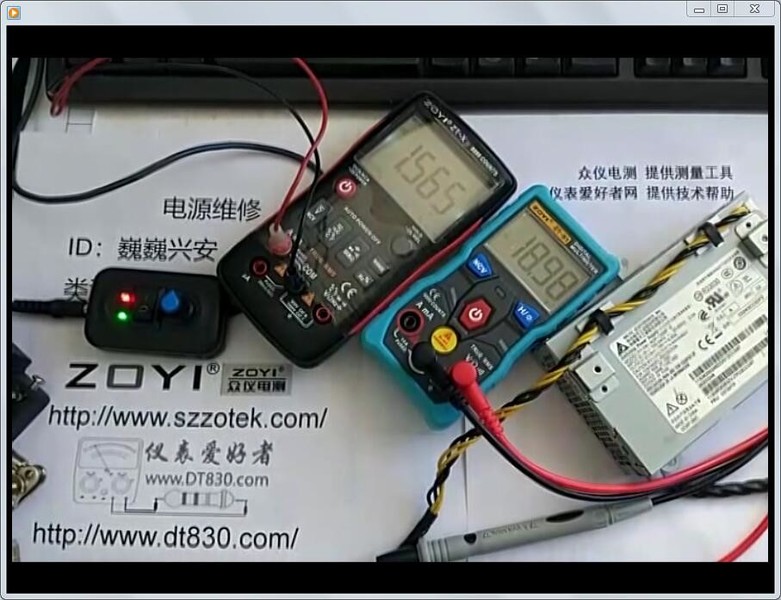

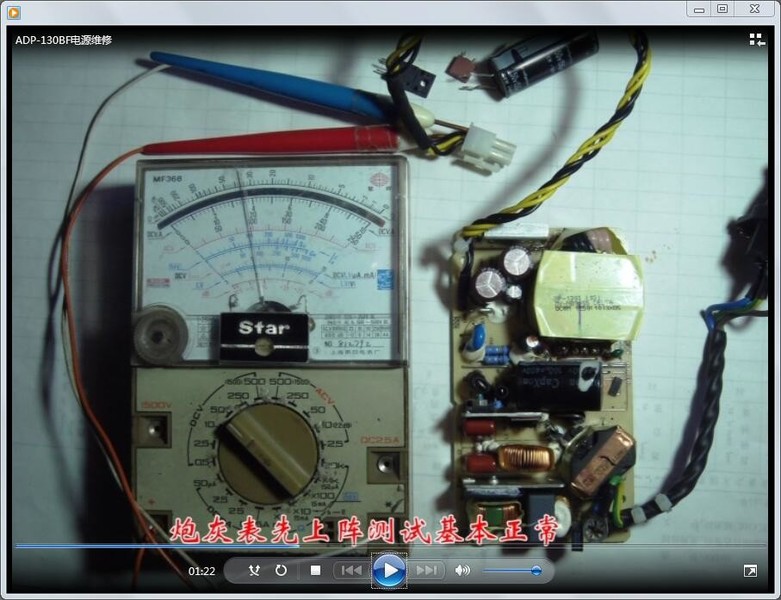

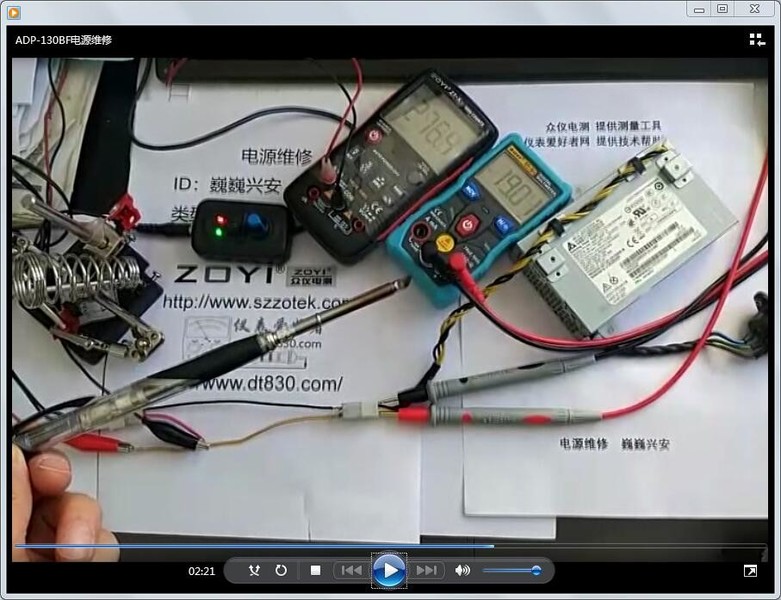

主要部分测试截图:







发表于 2018-11-6 16:52:28  | 显示全部楼层
众议电视台直播,不谢也看。

点评

^_^!  发表于 2018-11-8 14:47
发表于 2018-11-7 13:10:35  来自手机  | 显示全部楼层
很不错学习了哈。。。
