普源DS1052E示波器升级固件失败的维修方法

发表于：2017-9-30 15:58:38 21314
示波器
主题类别: 维修
仪表品牌: 普源（RIGOL）
型号或关键字: DS1052E

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

     自己的一台DS1052E在升级固件的过程中死机了，重启之后黑屏。判断是固件写入失败，查询了国外论坛，方法只有一个：拆下Flash芯片重新烧写固件。

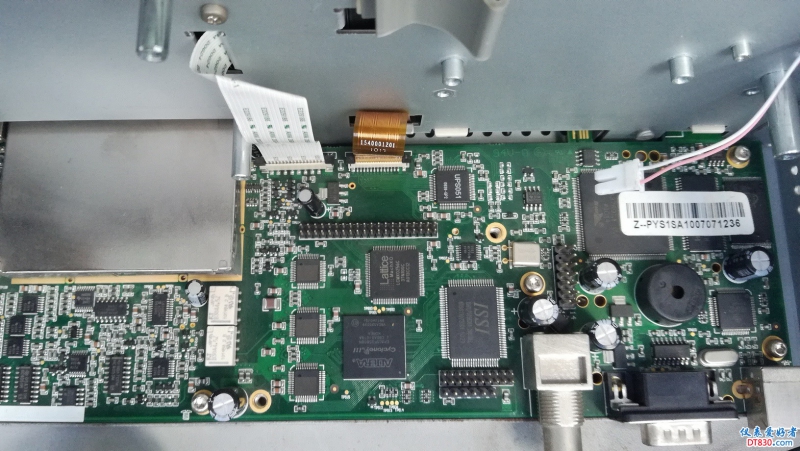

　　拆机过程不表，吹下S29GL064N90TFI040查规格书是一片8M的Flash芯片，在论坛下载了二进制的烧写文件，大小是4M，查资料发现Flash的数据存储结构前4M为固件，后4M为用户和校准数据，所以烧写固件的关键是保留后4M的内容。
　　编程器是希尔特SUPERPRO-600P，先用编程器读取拆下的芯片数据，查看数据缓冲区。

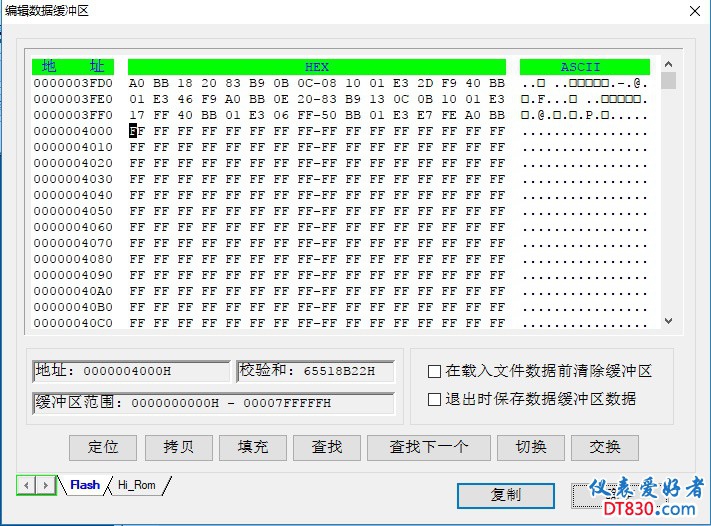

　　发现0X4000地址后的数据已经丢失，只有前边的部分数据，与新下载固件对比发现程序入口地址的数据相同，初步判断论坛下载的固件没有问题。 先读取原芯片数据，再载入待烧写的固件文件，如下图。

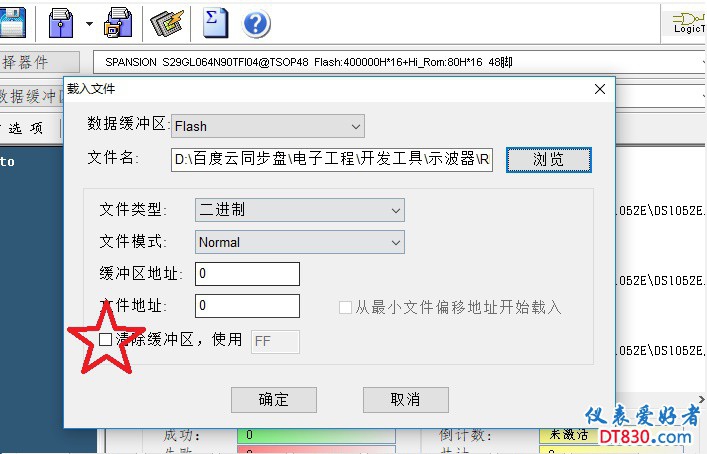

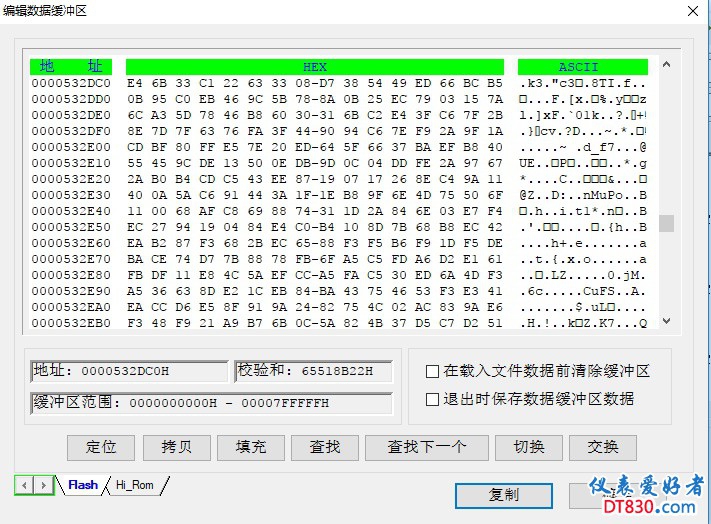

　　关键在于上图五星标注处，不要选择清除缓冲区，因为固件只有4M，清除缓冲区会把后4M数据全都置为0xFF，我们要保留原有的后4M数据。载入后检查，4M以后的数据必须和原芯片的相同。

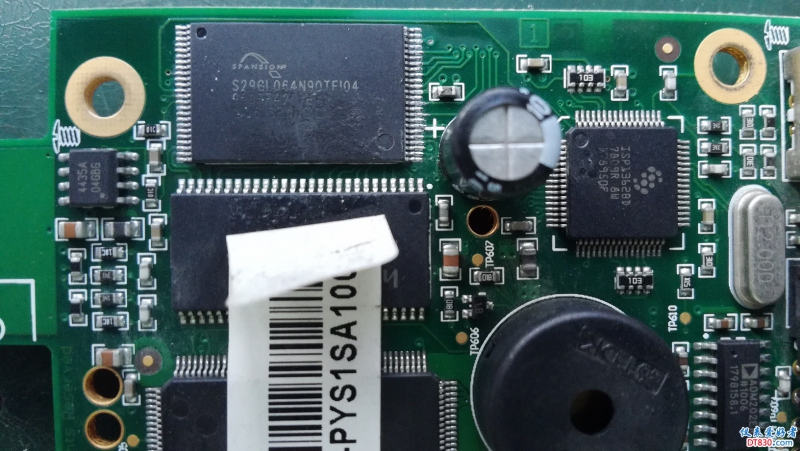

　　烧写校验成功后，焊接回PCB，旁边的电解电容碍事，需要提前拆掉，焊好FLASH之后再还原。

　　顺便看下被打磨的AD芯片，背面还有两片，另外屏蔽罩的模拟通道内还有4片。

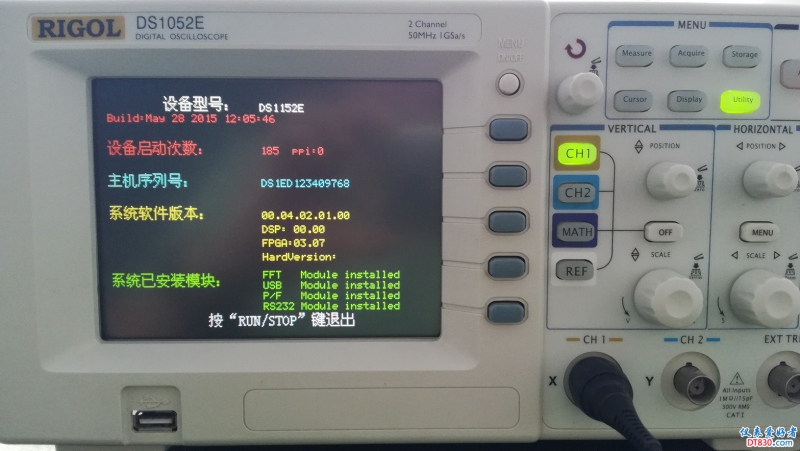

　　焊接检查无误后开机，固件版本为4.0，按CH1两次，CH2两次，MATH一次显示开机次数，和原来相同，表示原有数据已经保留下来了。
　　然后升级示波器，其实所谓升级的是不需要改动示波器固件的，只要将示波器型号由 DS1052E改为DS1152E 就行了。示波器开机时只要读到自己的型号是DS1152E，就会将150M带宽原本奉上。但是改型号这个操作只能在2.02版固件的机器上进行。为了改型号，需要安装两个软件和运行一个工具。
　　先使用论坛下载的2.02版本的固件将示波器刷为2.02版本，然后安装NIVISAruntime.MSI和Ultrascope For DS1000E Series.EXE，用USB线连接PC和示波器，运行demoIDN.exe文件，在demoIDN.exe中选择对应硬件，在指令框中输入以下指令，然后按 “Send & Read” 键，会返回当前版本和序列号。

*IDN?

　　在指令框中输入以下指令，然后按 “Send & Read” 键，更改示波器型号为DS1152E。

INFO:MODEL DS1152E

　　在指令框中输入以下指令，然后按 “Send & Read” 键，更改序列号（X为本机序列号）。

INFO:SERIAL DS1EXXXXXXXXX

　　使用官网下载的最新固件将示波器升级为最新版本，运行一次自校准。

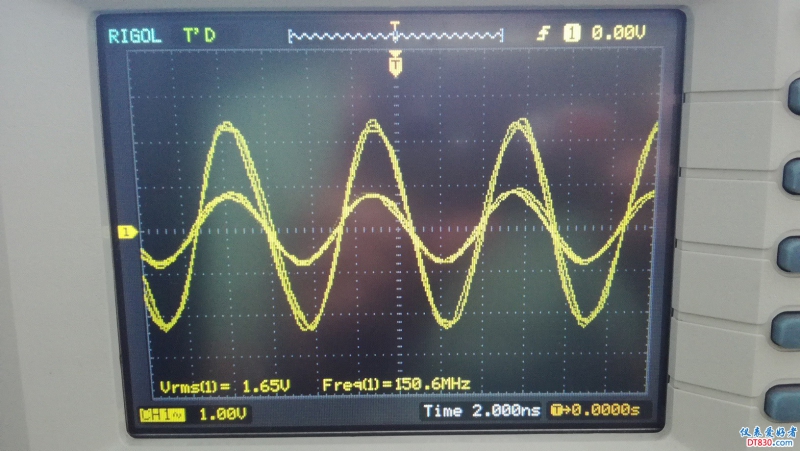

　　至此，50M的DS1052E已经成功升级为150M的DS1152E。





收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（34）

roromiao 数字斗士 2017-10-10 11:03:37
对我即将入手的DS1052 有很大帮助
2017-10-10 11:03:37 回复
echo 数字斗士 2017-10-10 17:01:33
FLASH才8M，用SPI FLASH就够了，不知道RIGOL的工程师怎么想的。
2017-10-10 17:01:33 回复
光速飞行 数字大神 2017-11-2 21:41:34
DS1052E改为DS1152E 这个要是能行，我以后不敢买普源了。
2017-11-2 21:41:34 回复
xo304 数字梦想家 2017-11-2 22:37:16
看不到图，这是转载的吗？改个号也这么麻烦吗，直接拿刻刀把铭牌改写了不就行了。
2017-11-2 22:37:16 回复
光速飞行 数字大神 2017-11-3 09:55:58
DS1052E改为DS1152E 要是能成立， 普源不保护投资人的利益，后果很严重。
2017-11-3 09:55:58 回复
大白兔 数字斗士 2017-11-9 16:43:16
DS1052E其实挺贵的，二手价格也炒得很高，基本800左右。
2017-11-9 16:43:16 回复
718005845 数字奇才 2018-4-17 06:55:48
感谢楼主 分享
2018-4-17 06:55:48 回复
fengfeizi 数字探长 2018-4-17 09:52:01
光速飞行 发表于 2017-11-2 21:41
DS1052E改为DS1152E 这个要是能行，我以后不敢买普源了。

厂家会不会也这么干？
2018-4-17 09:52:01 回复
光速飞行 数字大神 2018-4-17 10:45:29
本帖最后由 光速飞行 于 2018-4-17 10:48 编辑
fengfeizi 发表于 2018-4-17 09:52
厂家会不会也这么干？

有可能啊，好的产品是不能随更改的，如果能改，早先买的用户心情是什么心情，国外的名牌产品一般是不能改的，人家是保护投资都的利益，就是用户的利益。
2018-4-17 10:45:29 回复
fengfeizi 数字探长 2018-4-17 12:27:59
光速飞行 发表于 2018-4-17 10:45
有可能啊，好的产品是不能随更改的，如果能改，早先买的用户心情是什么心情，国外的名牌产品一般是不能改 ...

特别是花大价钱买他家150M的用户是怎么想的......
2018-4-17 12:27:59 回复
wgsd 数字大神 2018-4-17 12:46:23
fengfeizi 发表于 2018-4-17 12:27
特别是花大价钱买他家150M的用户是怎么想的......

队伍壮大了会高兴的这样吧
2018-4-17 12:46:23 回复
光速飞行 数字大神 2018-4-17 14:04:33
本帖最后由 光速飞行 于 2018-4-17 14:26 编辑
fengfeizi 发表于 2018-4-17 12:27
特别是花大价钱买他家150M的用户是怎么想的......

真是这样子，我换机也不敢要这个牌了。十几年前我也改过游戏显示卡，把游戏显示卡改成图形工作站的显示卡。游戏显示卡5000元，图形工作站专业显示卡10000元到80000元。当年懂改的都改，大家用的都用得快乐到死。就在当年生产厂知道了到现在几十年了，所有的游戏显示卡都不能改了。
2018-4-17 14:04:33 回复
散淡021 数字大神 2018-4-21 23:03:07
这个波形为什么是由2--3根线合在一起？是二个以上芯片同时采样工作?
2018-4-21 23:03:07 回复
wgsd 数字大神 2018-4-22 07:35:53
波形看着总不如荧光管的顺滑舒服。
2018-4-22 07:35:53 回复
官修 数字探长 2018-5-23 20:52:35
别人的帖子呀，差点给你加分了，
2018-5-23 20:52:35 回复
marco36 楼主     数字奇才 2018-9-28 20:45:33
官修 发表于 2018-5-23 20:52
别人的帖子呀，差点给你加分了，

38也是我
2018-9-28 20:45:33 回复
atz123 数字王者 2019-2-1 20:39:51
这款示波器真能这么破解吗？破解后是真的150M了？
2019-2-1 20:39:51 回复
散淡021 数字大神 2019-2-2 16:01:00
本帖最后由 散淡021 于 2019-2-2 16:09 编辑
atz123 发表于 2019-2-1 20:39
这款示波器真能这么破解吗？破解后是真的150M了？

网上都这样做的，
店家也能帮你升级（１０５２Ｅ新版可能不行），内部硬件一样。厂家就是靠这个扩大销量。

确实买高带宽的亏大了，　１０５２Ｅ、１０５４Ｚ最好卖

楼主是真的升到了１５０Ｍ
http://v.youku.com/v_show/id_XNzkwNTYxNTE2.html?spm=a2h0k.11417342.soresults.dtitle


国产波本身都是开一个通道　１５０Ｍ。　如打开二个或４个通道，１５０Ｍ？　

优库有证明视频可去看看http://v.youku.com/v_show/id_XNTE0MzAwNjIw.html?spm=a2h0k.11417342.soresults.dtitle


2019-2-2 16:01:00 回复
atz123 数字王者 2019-2-2 20:25:24
散淡021 发表于 2019-2-2 16:01
网上都这样做的，
店家也能帮你升级（１０５２Ｅ新版可能不行），内部硬件一样。厂家就是靠这个扩大销量。 ...

是啊！我看网上说，国产波大部分只有一个通道能到它标的最高带宽。
不知如何选择！
2019-2-2 20:25:24 回复
