胜利DM6266 电阻档开路不显示无穷大,有底数,短接表笔可归0

[复制链接]
发表在  2020-4-4 22:11:44  | 显示全部楼层 | 阅读模式
提问咨询
提问类别: 万用表
提问行为: 维修_改装
关键字: DM6266
胜利DM6266 电阻档开路不显示无穷大,有底数,短接表笔可归0,哪位师傅可以分享下电路图或者维修思路

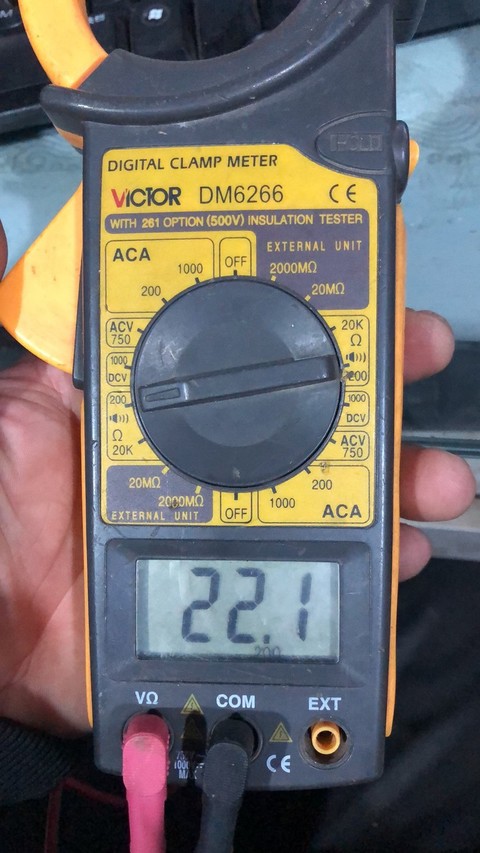

表笔开路,有底数

表笔开路,有底数

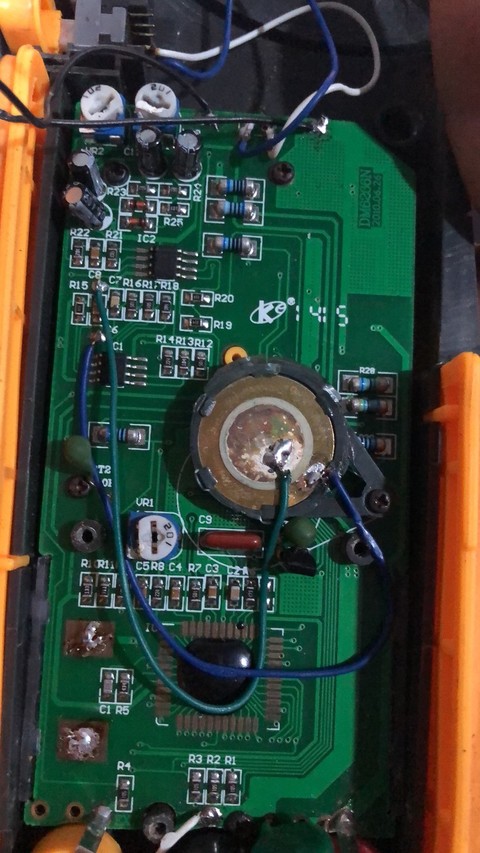

内部构造

内部构造


勇闯沙滩已获得悬赏 10 仪表币+1 仪表币

最佳答案

数字表7106芯片检修几例 http://www.dt830.com/forum.php?mod=viewthread&tid=1315 (出处: 仪表爱好者) 直流电阻测量电路 图a数字万用表直流电阻测量原理图,图中标准电阻Ro与待测电阻Rx串联后接在基本表的V十和COM ...
已有1人评分金钱 仪表币 理由
43545 + 10 + 50 问题贴发的清清楚楚,可以

查看全部评分 总评分:金钱 +10  仪表币 +50

发表于 2020-4-5 07:15:43  | 显示全部楼层
虽然我回答不了,但是想问问这是怎么造成的,也好让大家分析一下解决问题。
发表于 2020-4-5 07:50:36  来自手机  | 显示全部楼层
占位置
发表于 2020-4-5 08:17:14  来自手机  | 显示全部楼层
保护电路问题
发表于 2020-4-5 08:22:58  | 显示全部楼层
数字表7106芯片检修几例
http://www.dt830.com/forum.php?mod=viewthread&tid=1315
(出处: 仪表爱好者)
直流电阻测量电路 图a数字万用表直流电阻测量原理图,图中标准电阻Ro与待测电阻Rx串联后接在基本表的V十和COM之间。V+和vREF+、vREF和IN+、IN一和COM两两接通,用基本表的2.8V基准电压向Ro和Rx供电。其中UR。为基准电压,URx为输入电压。根据设计,当Rx=R0时显示读数为1000,当Rx=2R0时溢出显示[因为2000> 1999(最大显示数)]。
因此,只要固定若干个标准电阻Ro,就可实现多量程电阻测量。
图b为实际电阻测量电路。其中,R7~R12均为标准电阻,且与交流电压挡分压电阻共用。



登录/注册后可看大图


看看这些资料,分析一下。


发表于 2020-4-5 10:21:34  | 显示全部楼层
经过检查,电阻档时,红黑表笔的电压不到1V,拆掉一个9013的三极管之后,红黑表笔电压到2.9V,更换9013之后正常,学习了,谢谢
发表于 2020-4-5 13:24:05  | 显示全部楼层
祝贺6266复活。
发表于 2020-5-13 21:40:42  来自手机  | 显示全部楼层
这个钳表还有兆欧表功能
发表于 2020-10-11 17:21:24  | 显示全部楼层
谢谢分享经验!
