华谊MS8240D万用表修复情况

发表于：2018-5-2 22:11:15 7747
万用表
主题类别: 维修
仪表品牌: 华谊
显示方式: 6000字
型号或关键字: MS8240D

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

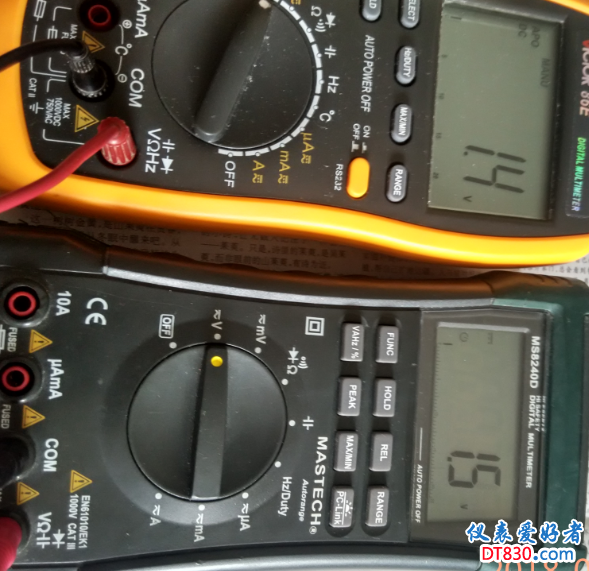

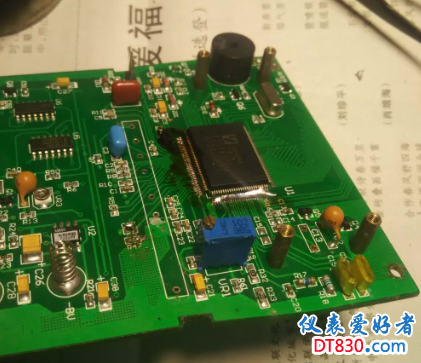

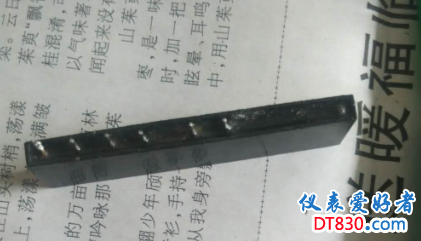

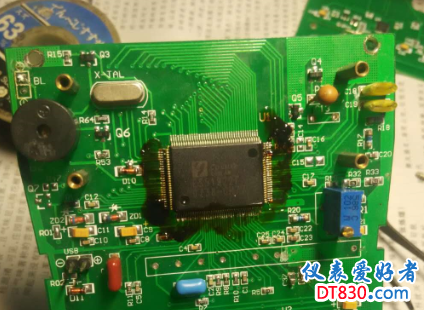

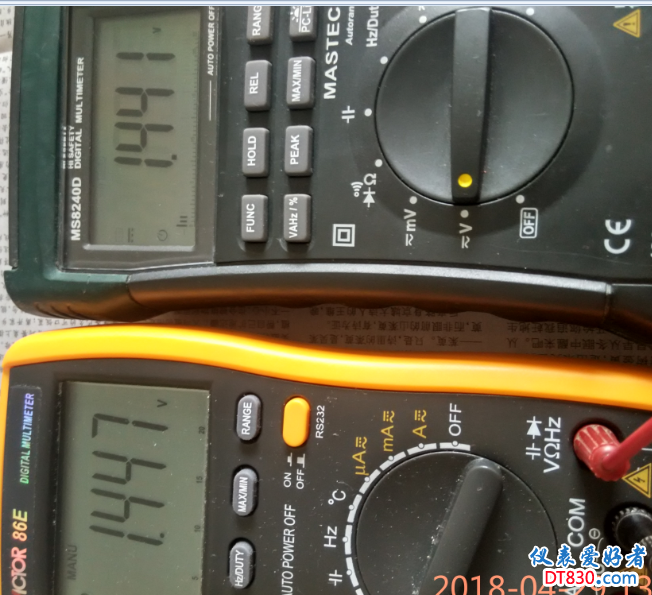

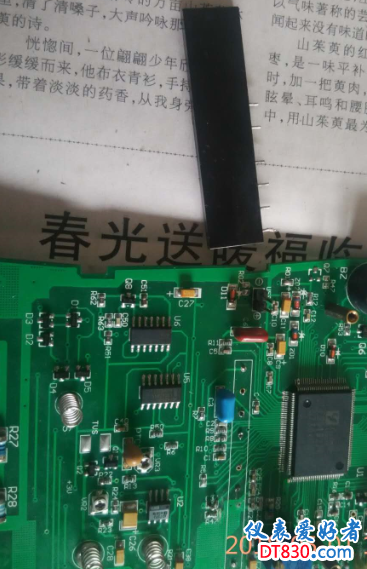

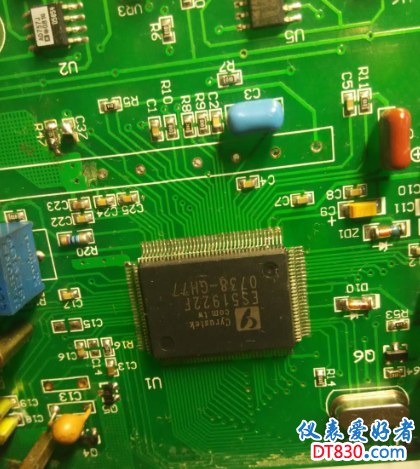

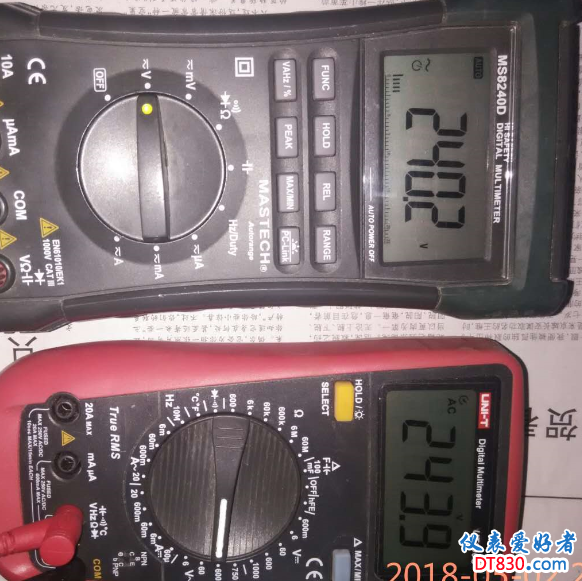

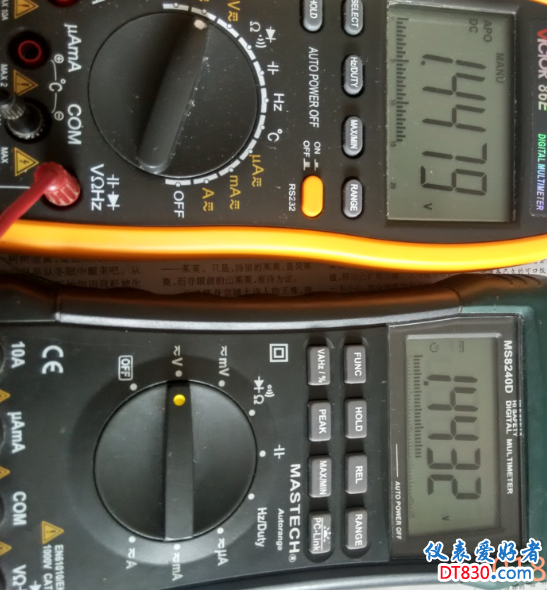

感谢zhu_hf 赠送的 MS8240D收到后发帖发到了万用表区万分抱歉。再次发个修复情况贴吧。上回检测精度不够排阻后面并10兆欧电阻。拆下排阻查看原来有一脚以被剪断。测电阻只有9.6兆欧 1525269194(1).png 1525268955(1).png 。排阻型号1773买不到只好作罢。交流差一倍故障判断芯片开焊，用拖焊法焊完清洗修复。因为排阻原因测试值稍差。 1525269227(1).png 1525269152(1).png 1525269125.png 1525269018(1).png 032.png 033.png 035.png
收藏
送赞
分享

评分

参与人数 1金钱 +6 收起 理由
43545 + 6 赞一个!

查看全部评分总评分 : 金钱 +6

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

radiotube 数字奇才 2018-5-2 22:35:26
楼主手艺好。
2018-5-2 22:35:26 回复
ljs_0437 楼主     数字探长 2018-5-2 22:40:37
radiotube 发表于 2018-5-2 22:35
楼主手艺好。

一般。这表用的芯片和UT61E还有VC86E一样。电路大同小异。
2018-5-2 22:40:37 回复
勇闯沙滩 数字大神 2018-5-3 07:49:18
【交流差一倍故障判断芯片开焊，用拖焊法焊完清洗修复。】这给了那些鄙视牛屎的人一个告诫。
2018-5-3 07:49:18 回复
zhu_hf 数字奇才 2018-5-3 09:46:12
朋友好手艺，表送对人了！
2018-5-3 09:46:12 回复
nyxfk 数字探长 2018-5-3 12:28:35
好厉害，羡慕会拖焊的高手
2018-5-3 12:28:35 回复
ljs_0437 楼主     数字探长 2018-5-3 19:01:58
勇闯沙滩 发表于 2018-5-3 07:49
【交流差一倍故障判断芯片开焊，用拖焊法焊完清洗修复。】这给了那些鄙视牛屎的人一个告诫。 ...

对，牛屎芯完全不用考虑开焊问题。如果芯片坏了新型号的芯片也是很贵的换芯片不如换表合算。
2018-5-3 19:01:58 回复
ljs_0437 楼主     数字探长 2018-5-3 19:03:28
zhu_hf 发表于 2018-5-3 09:46
朋友好手艺，表送对人了！

排阻1773买不到，精度和温飘无法保证
2018-5-3 19:03:28 回复
ljs_0437 楼主     数字探长 2018-5-3 19:06:19
nyxfk 发表于 2018-5-3 12:28
好厉害，羡慕会拖焊的高手

拖焊其实很容易。只是用的酒精松香溶液。有好的助焊剂更容易拖
2018-5-3 19:06:19 回复
zhu_hf 数字奇才 2018-5-4 08:45:18
ljs_0437 发表于 2018-5-3 19:03
排阻1773买不到，精度和温飘无法保证

这个是不太好找， 只能等有机会别的旧机器上拆了 ，我帮你留意。
2018-5-4 08:45:18 回复
ljs_0437 楼主     数字探长 2018-5-4 14:31:55
zhu_hf 发表于 2018-5-4 08:45
这个是不太好找， 只能等有机会别的旧机器上拆了 ，我帮你留意。

是的不好找同样方案的VC86E和UT61E用的排阻都不一样。谢谢
2018-5-4 14:31:55 回复
ducati123 数字探长 2018-5-4 20:50:20
ljs_0437 发表于 2018-5-4 14:31
是的不好找同样方案的VC86E和UT61E用的排阻都不一样。谢谢

记得老款DT930是有这个排阻的，可以从废旧表拆
2018-5-4 20:50:20 回复
ducati123 数字探长 2018-5-4 20:50:55
还是我记错了， 930用的是1776……
2018-5-4 20:50:55 回复
ljs_0437 楼主     数字探长 2018-5-4 22:02:17
ducati123 发表于 2018-5-4 20:50
还是我记错了， 930用的是1776……

是的。ICL7129用的都是1776 。这个可以买到。只是和1773不能互换
2018-5-4 22:02:17 回复
lxd7343 数字梦想家 2019-10-6 06:39:10
勇闯沙滩 发表于 2018-5-3 07:49
【交流差一倍故障判断芯片开焊，用拖焊法焊完清洗修复。】这给了那些鄙视牛屎的人一个告诫。 ...

是应该支持才对，这个脱焊还能补，牛屎就死翘翘啦
2019-10-6 06:39:10 回复
chen131578 数字精灵 2019-10-6 07:28:21
技术文章，支持
2019-10-6 07:28:21 回复
kyhwhb 数字大神 2019-10-6 08:04:44
硬封，用料也不错！
2019-10-6 08:04:44 回复
jltzmy 数字精灵 2019-10-6 08:41:25
前来学习学习
2019-10-6 08:41:25 回复
白不分 数字大师 2019-10-6 14:12:06
谢谢分享。
2019-10-6 14:12:06 回复
shoucun 数字斗士 2022-5-27 19:13:23

谢谢分享
2022-5-27 19:13:23 回复
