非常感谢众仪的免费赠表活动，让我有机会把玩一下这个非常小巧的自动款万用表。

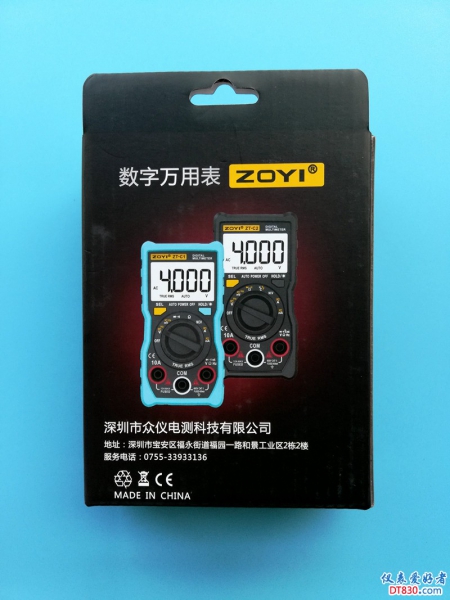

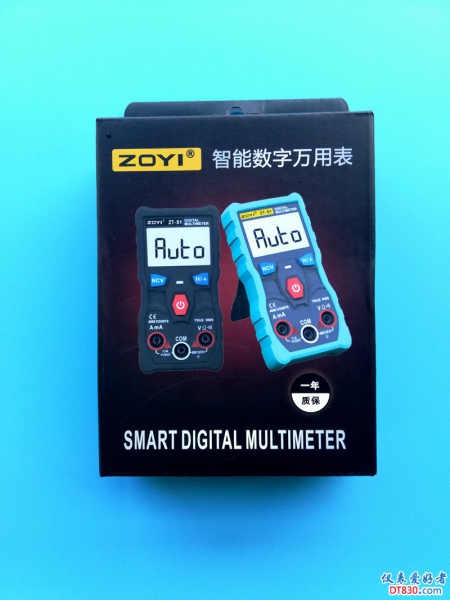

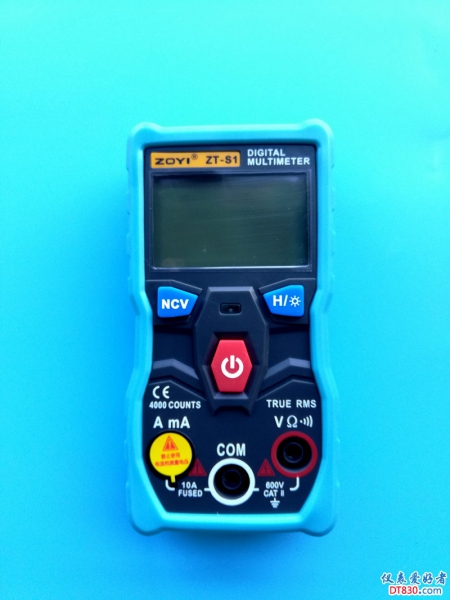

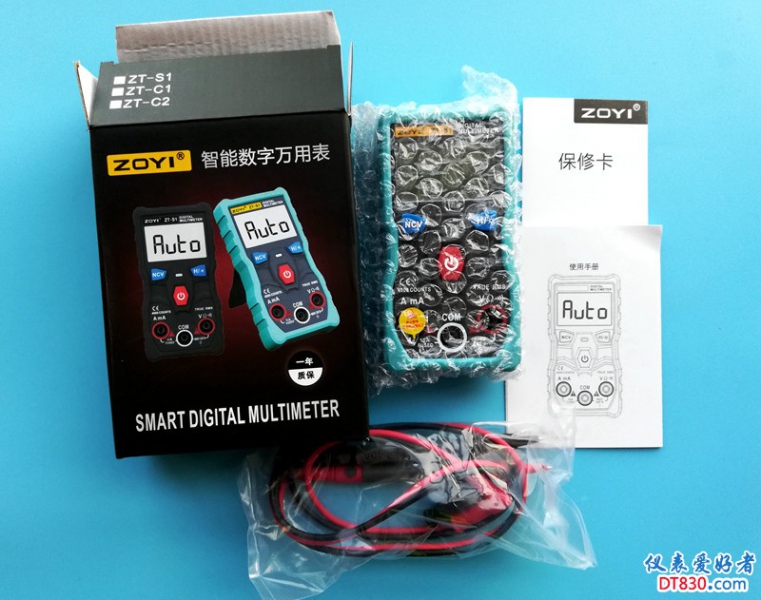

开箱图
IMG_20180724_182852.jpg IMG_20180724_182910.jpg IMG_20180724_183114.jpg

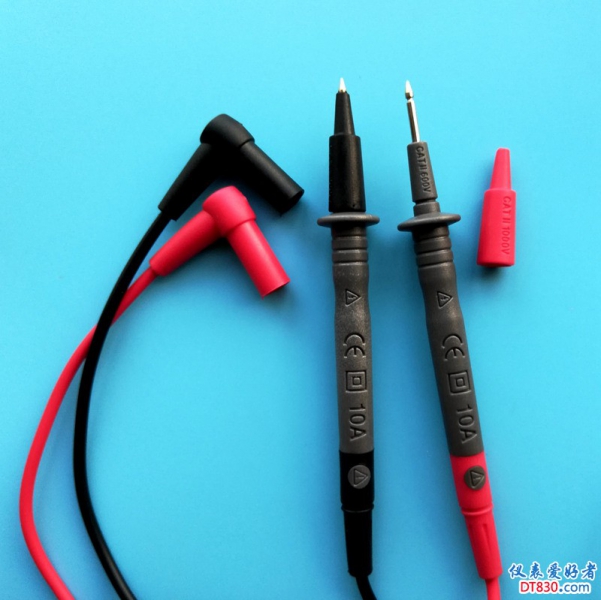

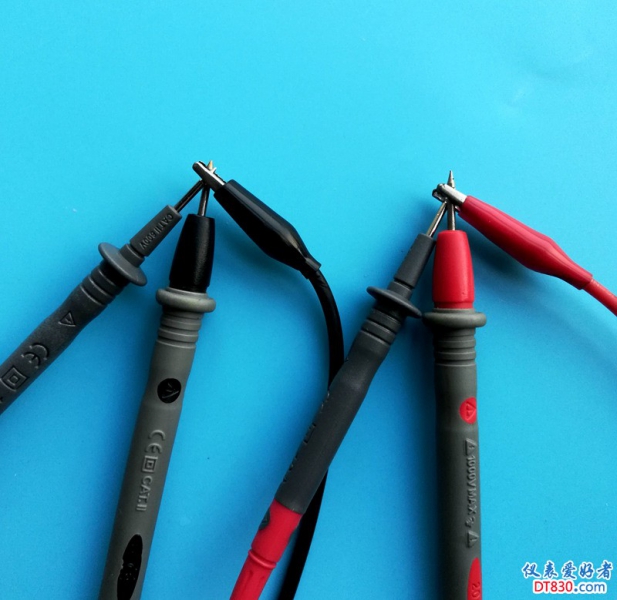

表笔带保护套，
在一些电路板上搞测量时很有用，你懂的

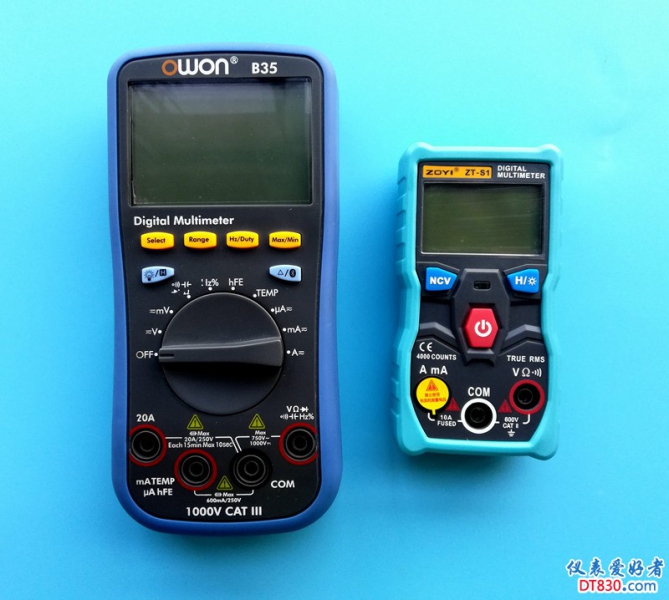

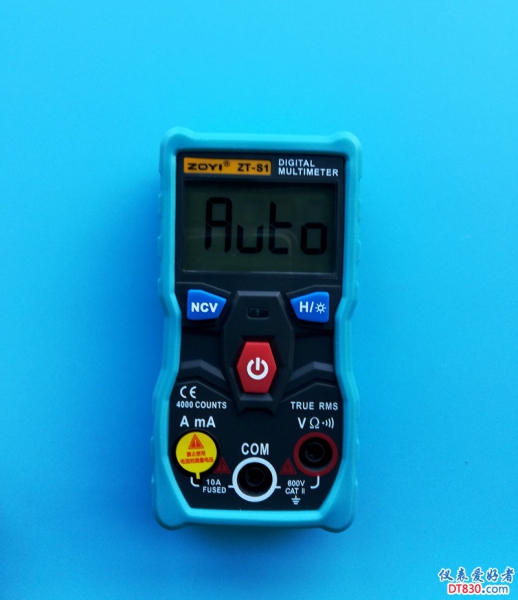

没有比较就没有伤害，十分的小巧。
IMG_20180724_183809.jpg IMG_20180724_194842.jpg

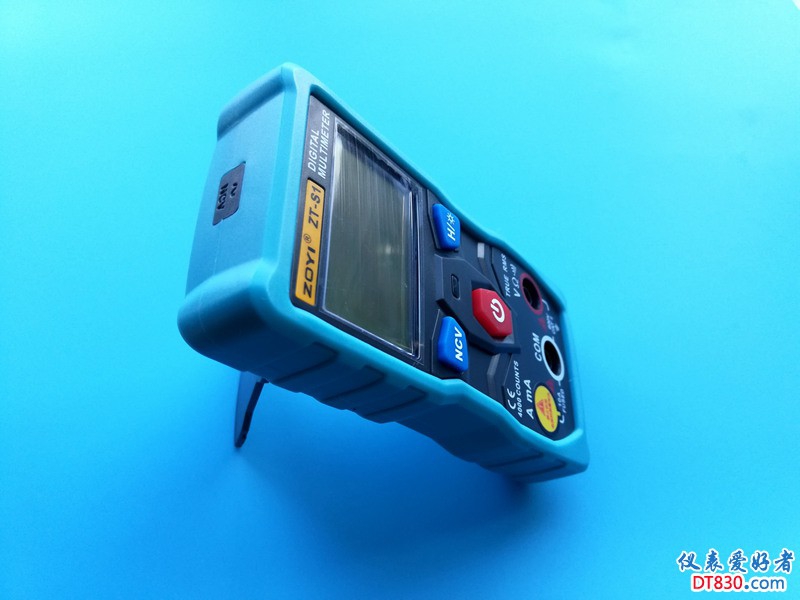

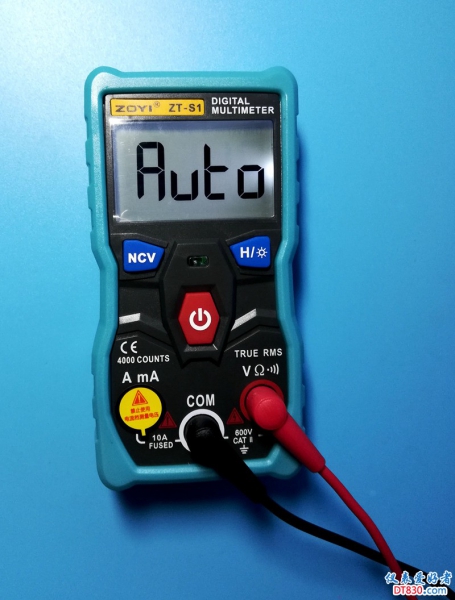

全方位摆个造型
IMG_20180724_183836.jpg IMG_20180724_183824.jpg IMG_20180724_183944.jpg IMG_20180724_184008.jpg

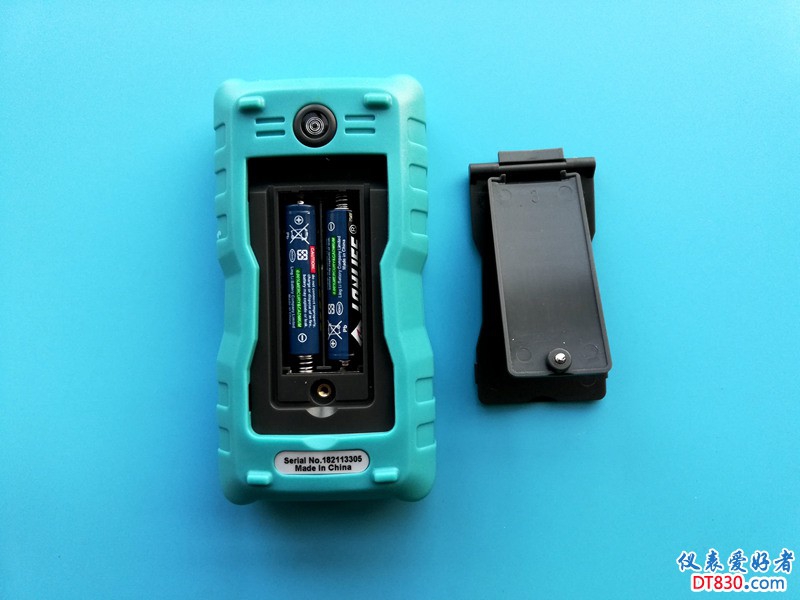

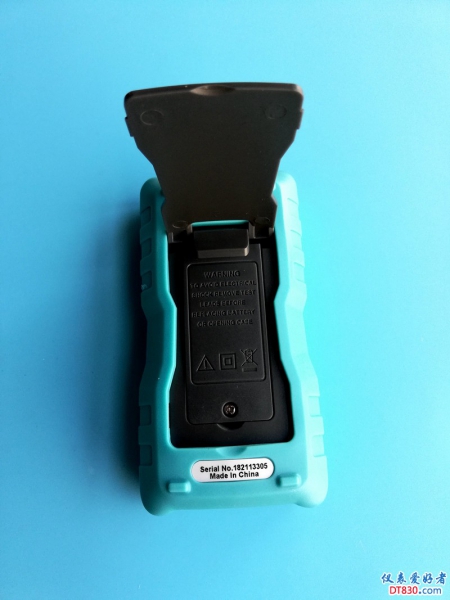

电池用的AAA电池，大大的好评哦

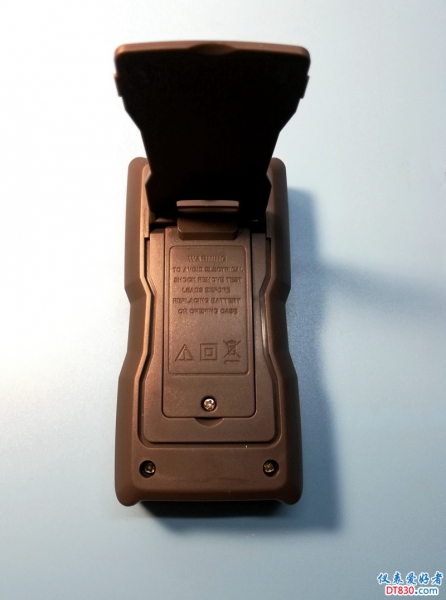

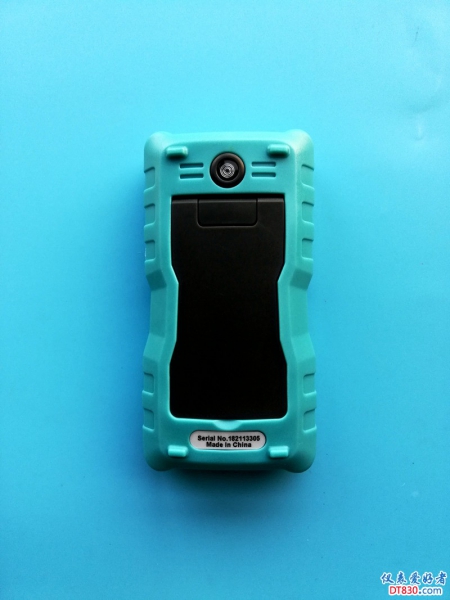

支撑和电池盖一起的。

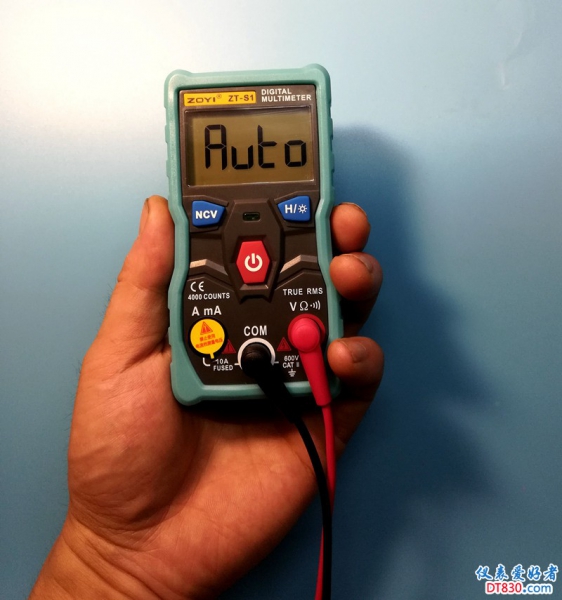

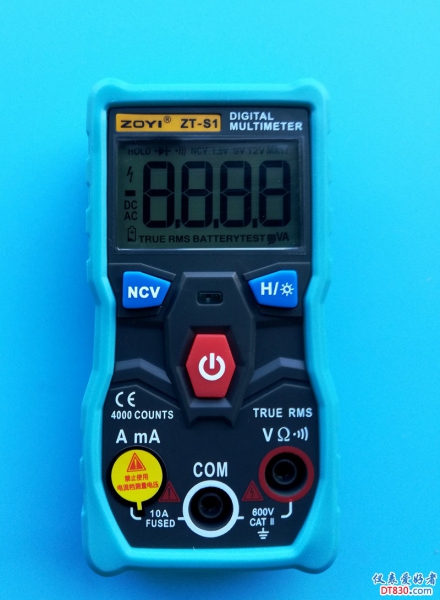

开机自检全笔画抓拍
很不容易的，手慢一点就拍不到。

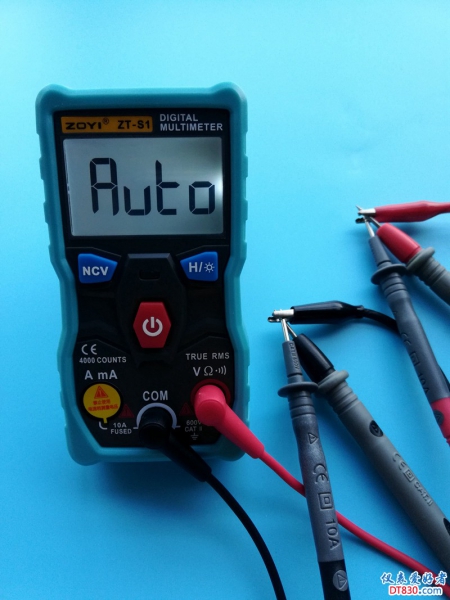

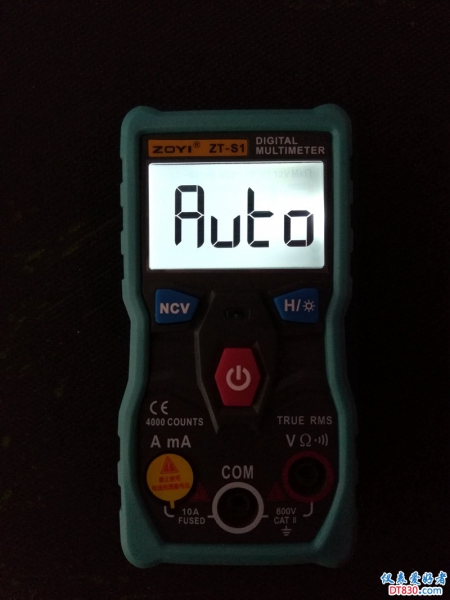

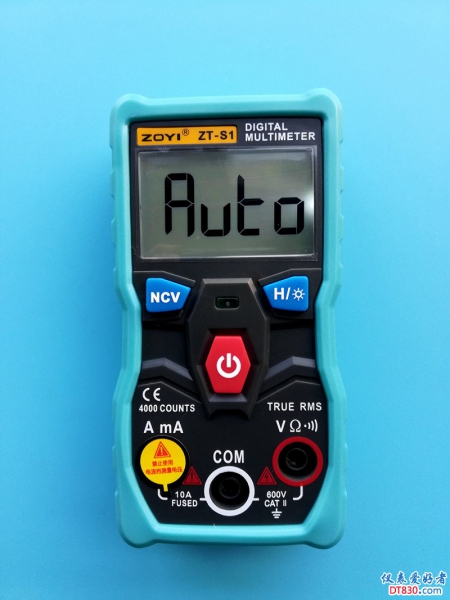

然后就是AUTO

打开背光

为了能看出效果，找个暗处

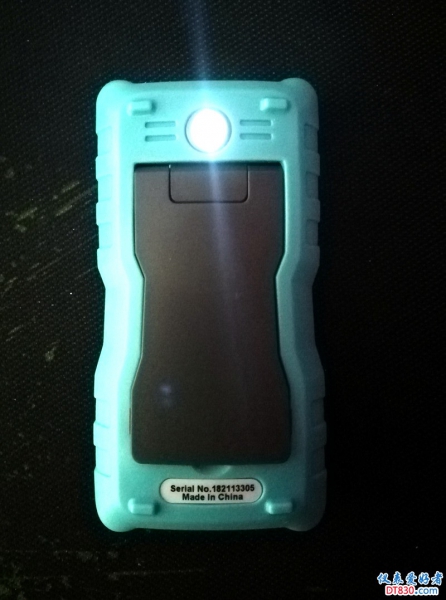

背面的照明灯，虽然亮度有限，但某些时候。。。

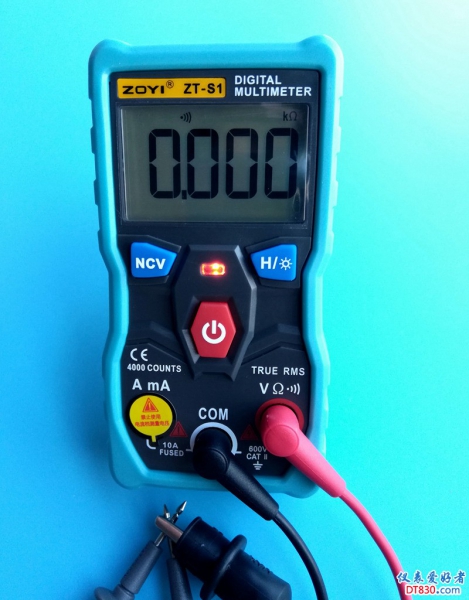

短接两表笔，蜂鸣器响起
同时电阻显示0

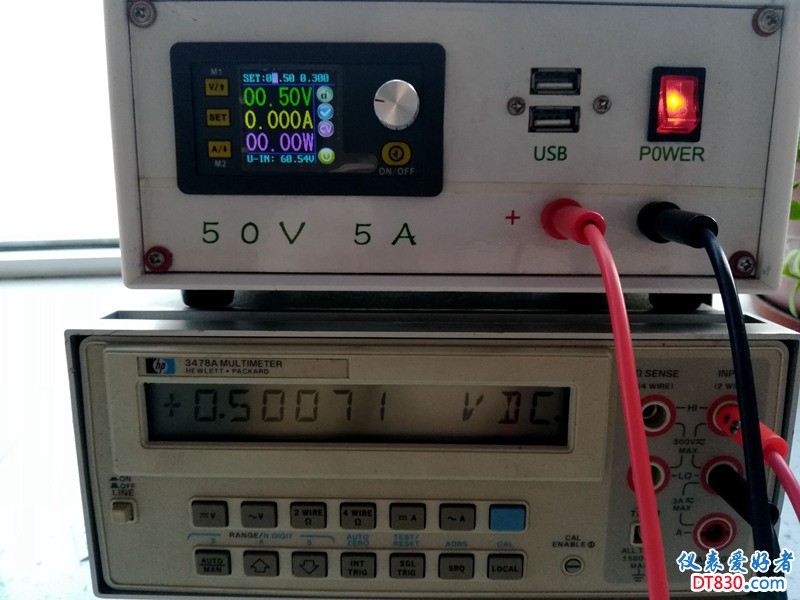

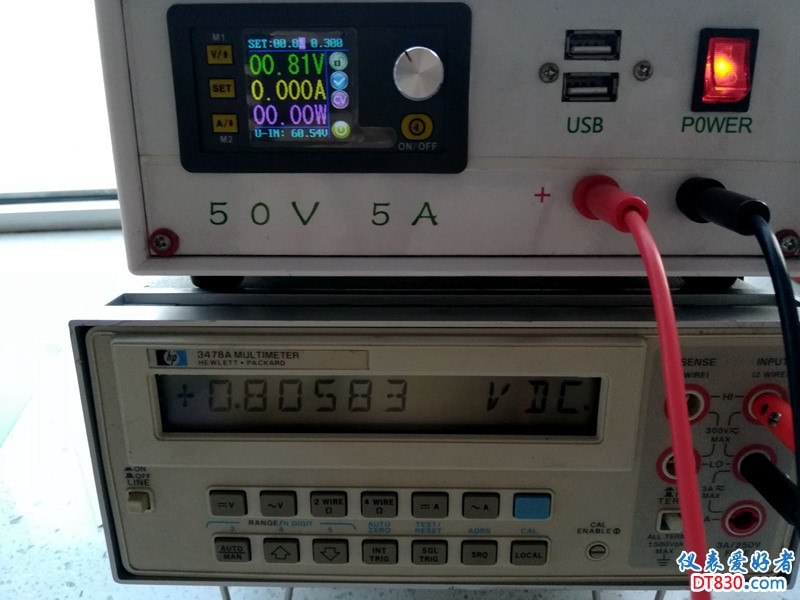

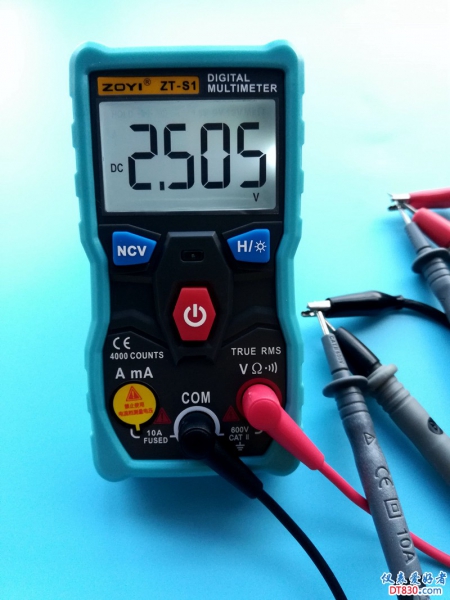

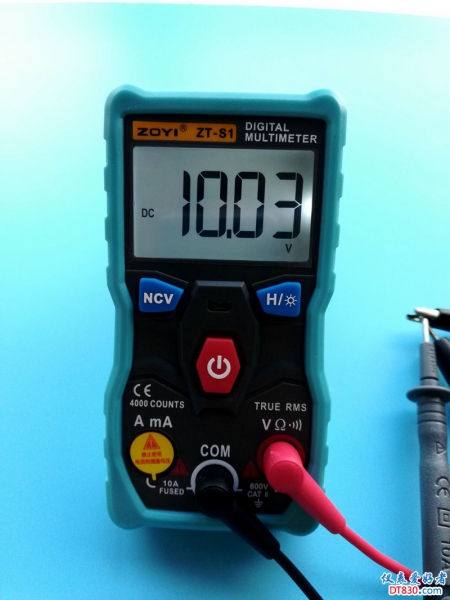

首先测量一下直流电压吧

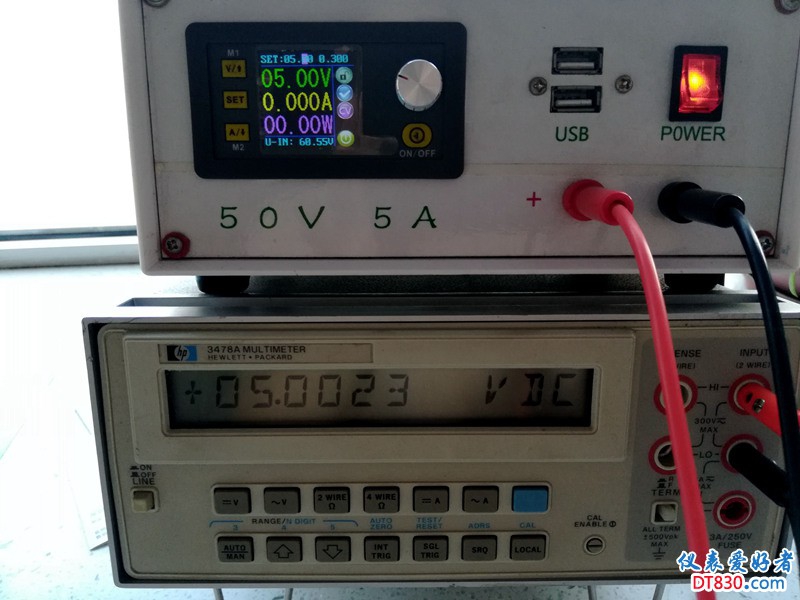

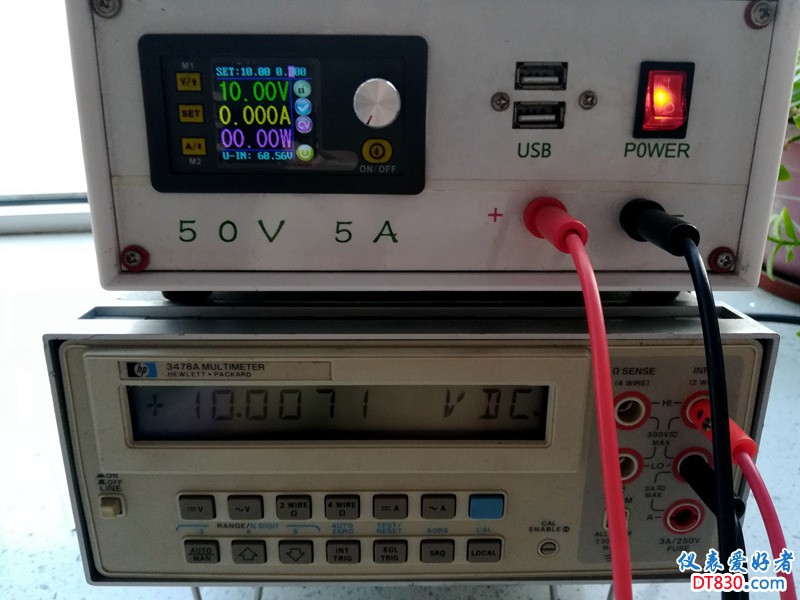

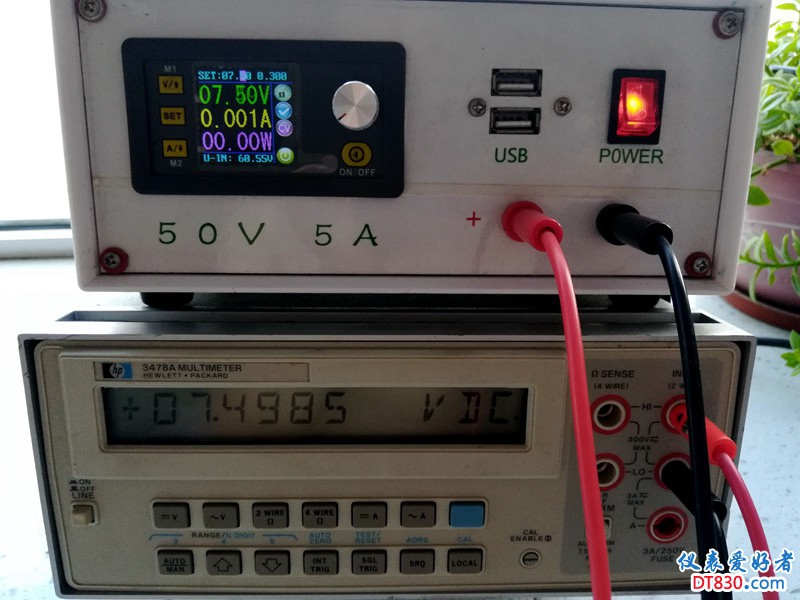

可调电源做电压源，

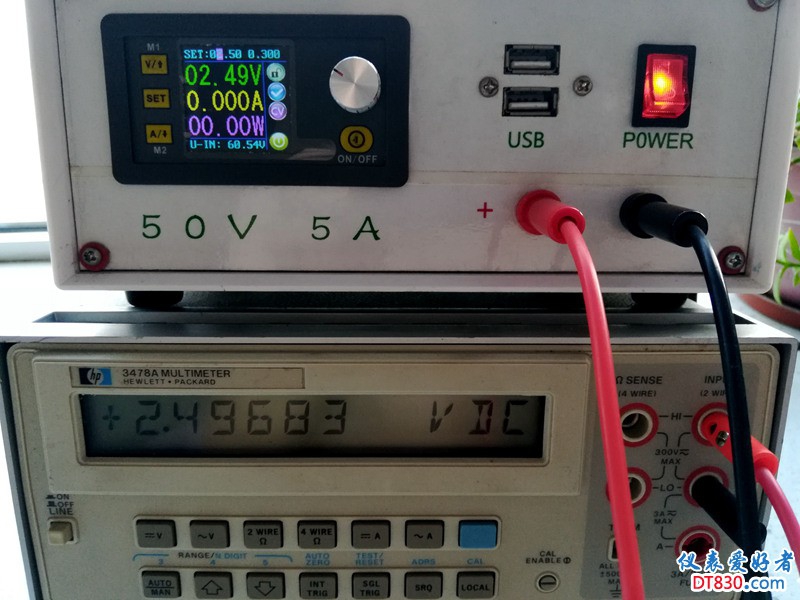

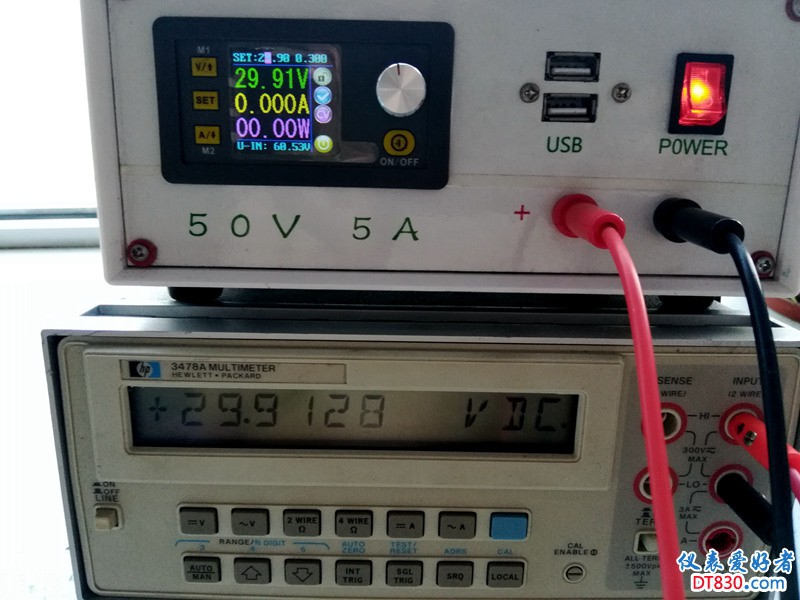

惠普HP3478A五位半的显示作为电压基准。
IMG_20180724_185003.jpg IMG_20180724_185021.jpg

IMG_20180724_185047.jpg IMG_20180724_185058.jpg

IMG_20180724_185118.jpg IMG_20180724_185134.jpg

IMG_20180724_185202.jpg IMG_20180724_185218.jpg

刚开始未看说明，0.5V测量不出来。
IMG_20180724_185238.jpg IMG_20180724_185259.jpg

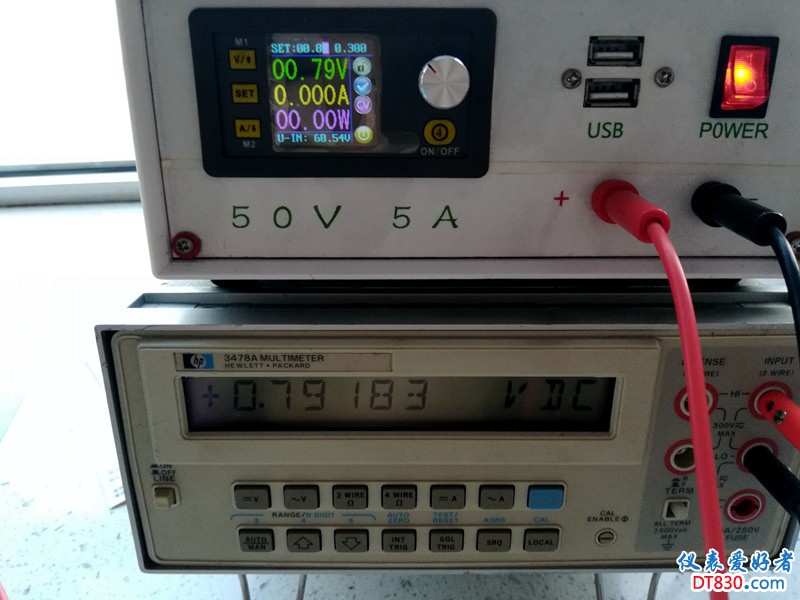

0.79V也是不能识别

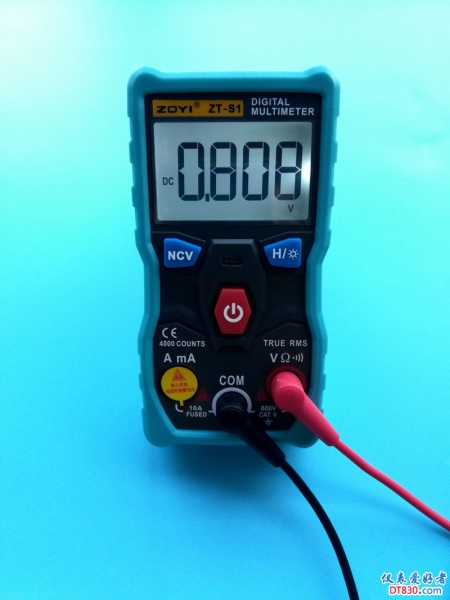

调至这个电压后就可以了

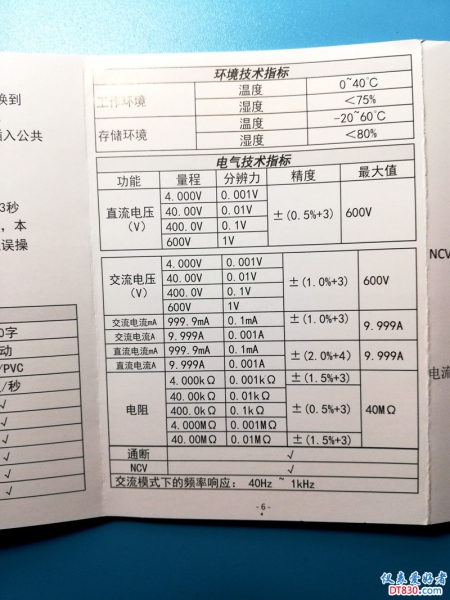

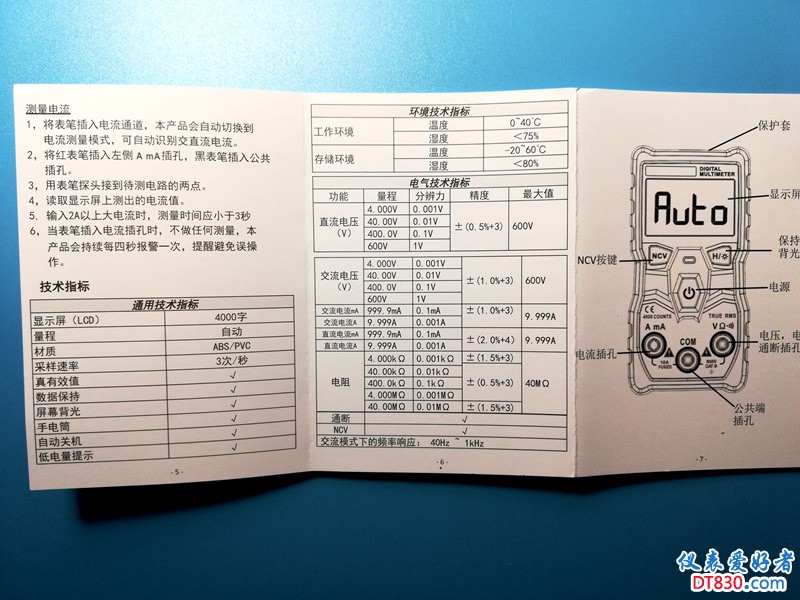

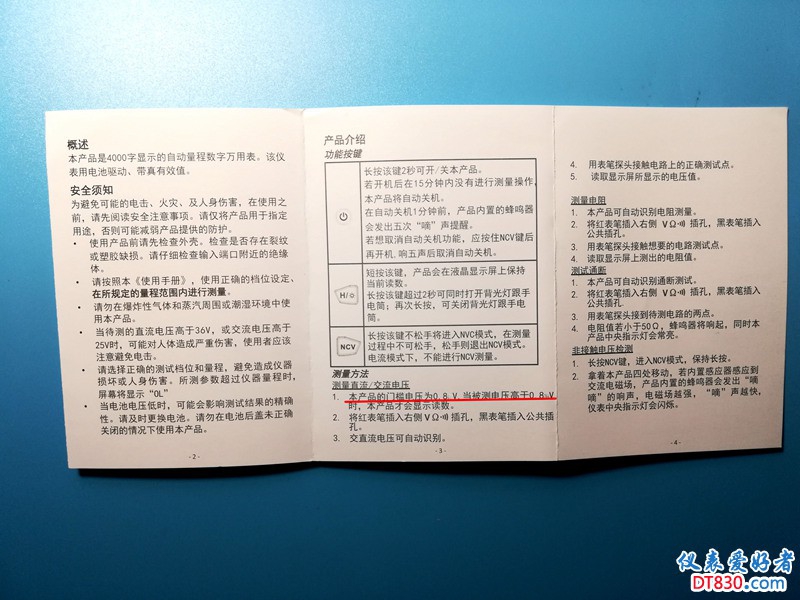

回头看看说明书，仪表性能参数指标确实有写的，
这也证明了出厂参数确实严格。
IMG_20180724_194619.jpg IMG_20180724_194702.jpg IMG_20180724_194712.jpg

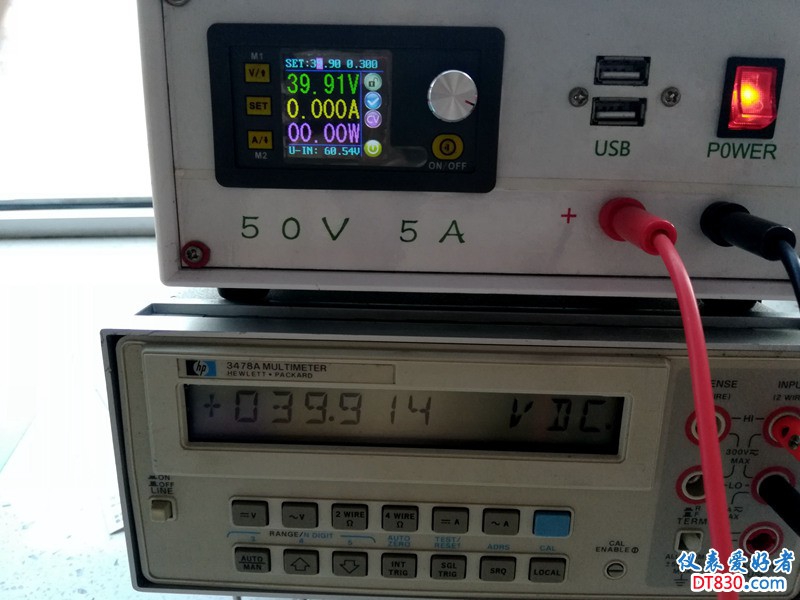

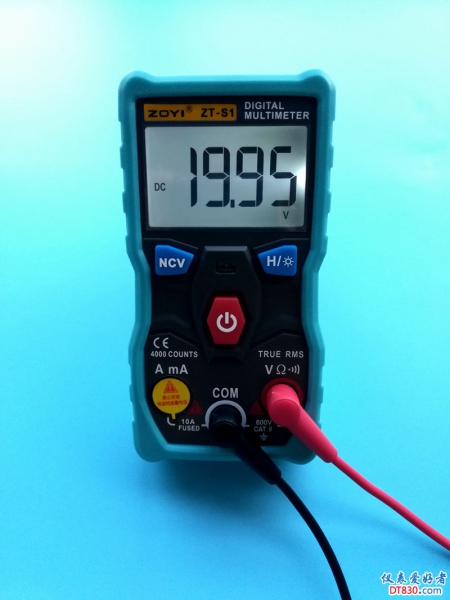

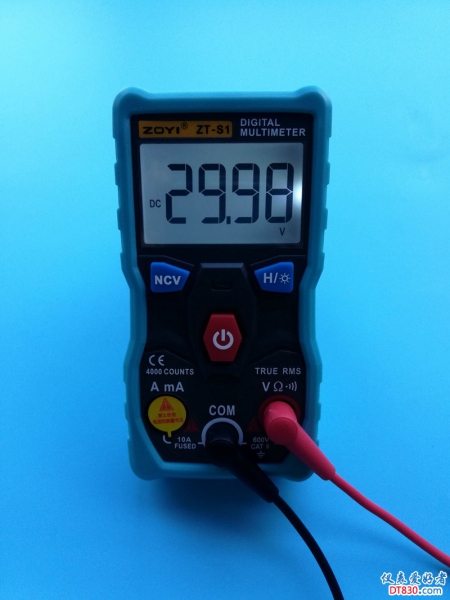

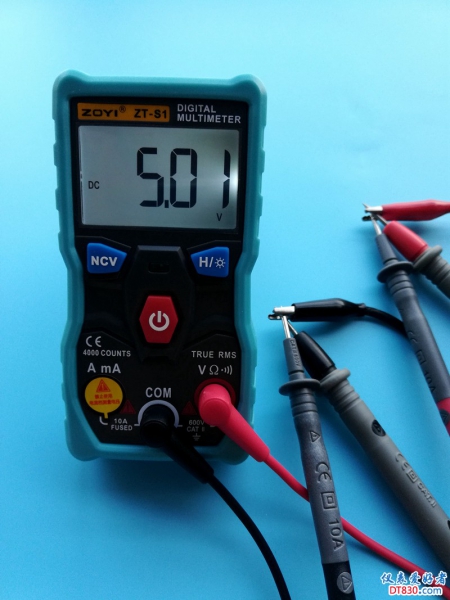

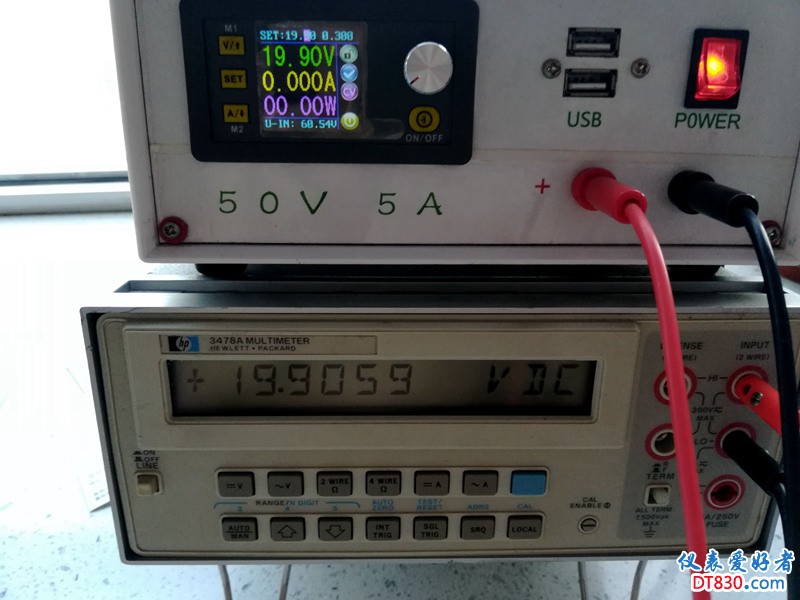

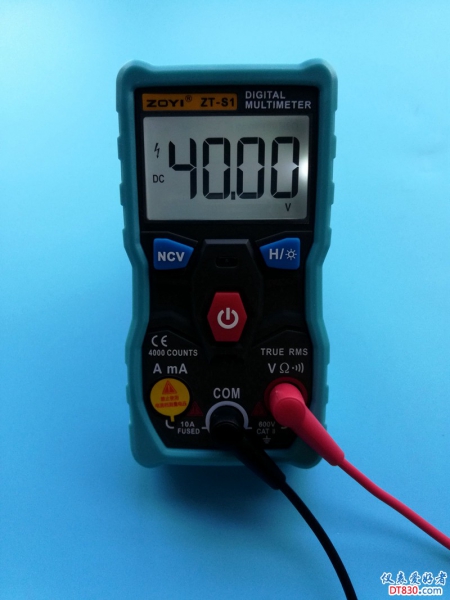

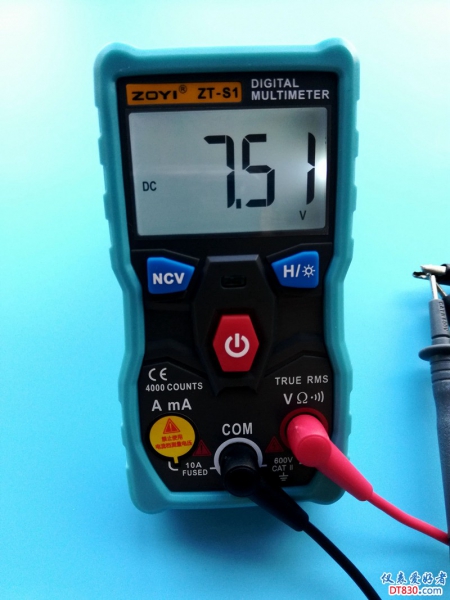

继续直流电压测量
IMG_20180724_185555.jpg IMG_20180724_185602.jpg

IMG_20180724_185633.jpg IMG_20180724_185623.jpg

IMG_20180724_185657.jpg IMG_20180724_185648.jpg

直流电压就到这里吧，
从测试结果看，完全符合出厂指标的

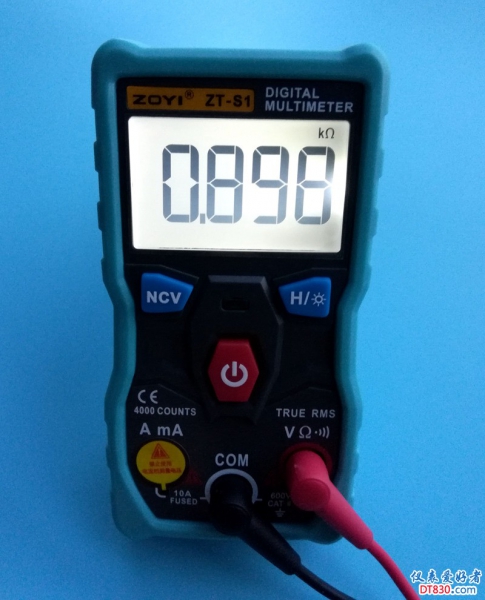

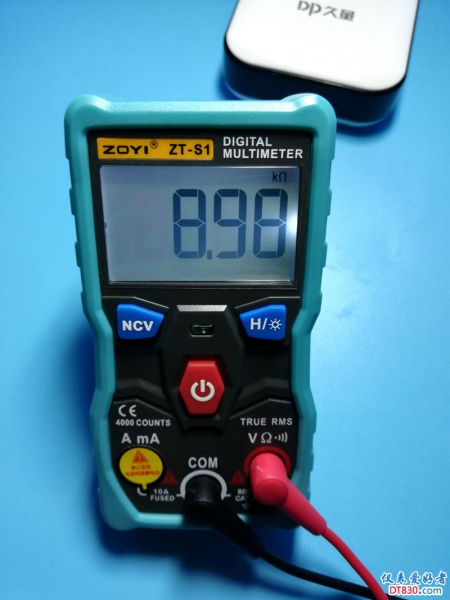

下面进行电阻测量，

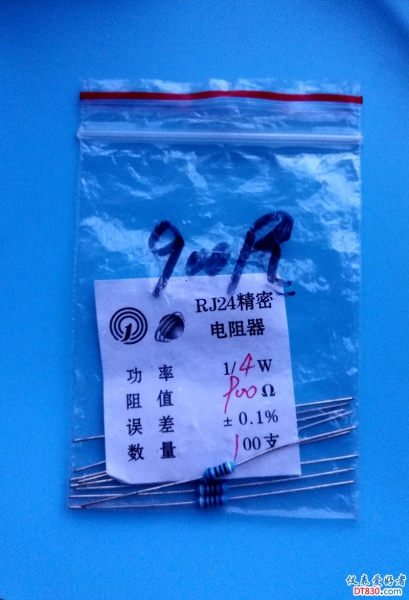

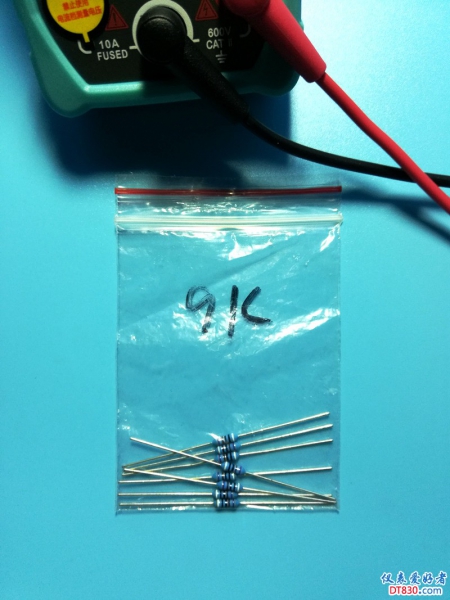

选用天津3环厂的0.1%精密电阻

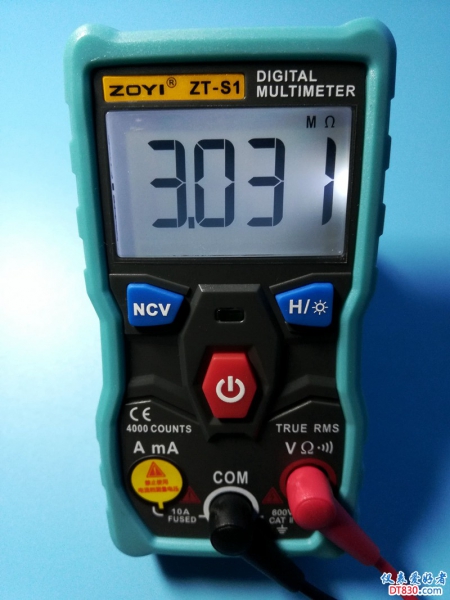

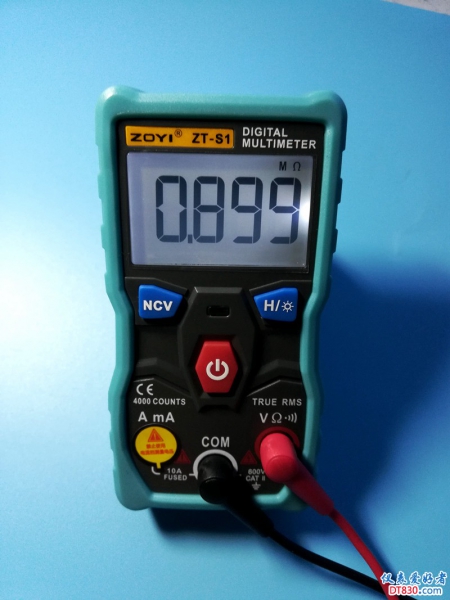

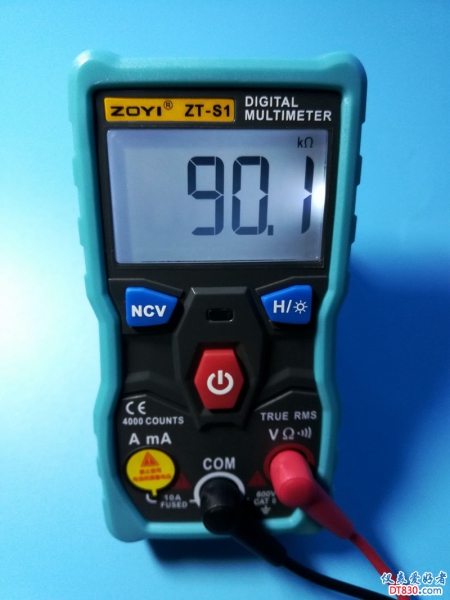

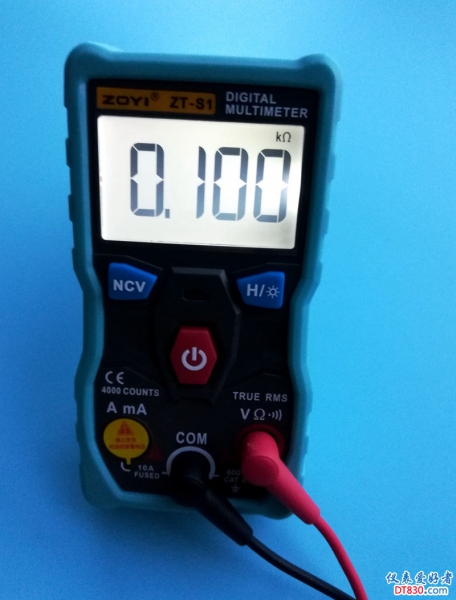

分别测量100Ω、900Ω、9K、90K/900K/3M

IMG_20180724_192705.jpg IMG_20180724_192800.jpg

IMG_20180724_192842.jpg IMG_20180724_192951.jpg

IMG_20180724_193100.jpg IMG_20180724_193148.jpg IMG_20180724_193317.jpg

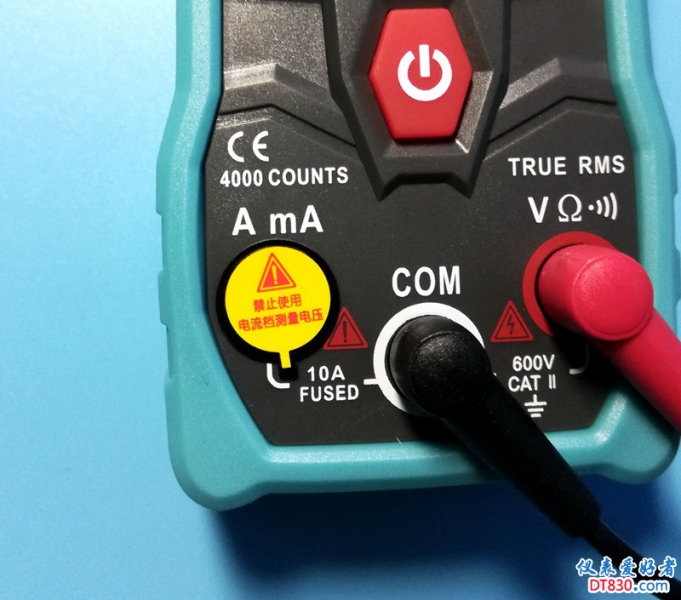

电流笔孔有特别提醒的标签
IMG_20180724_193506.jpg IMG_20180724_193511.jpg

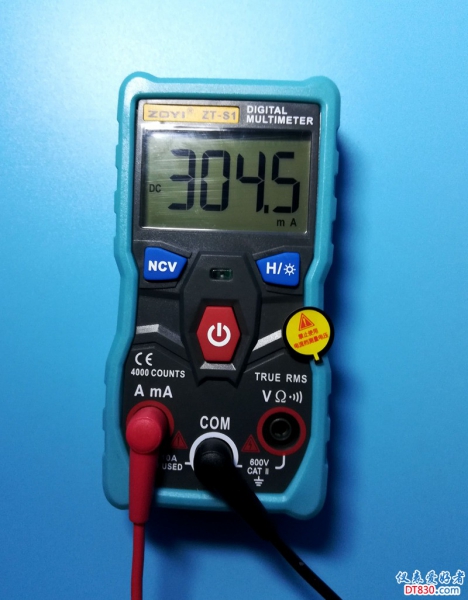

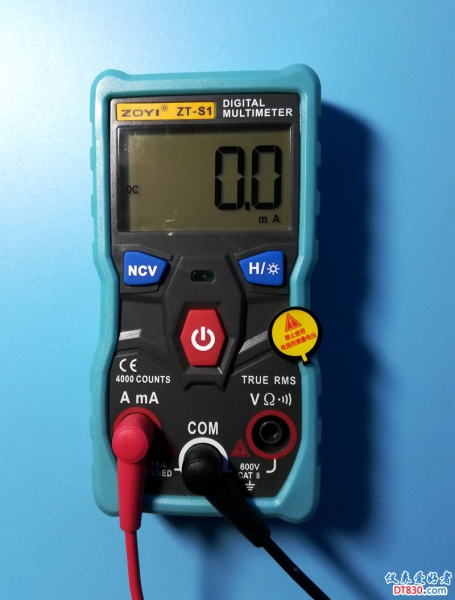

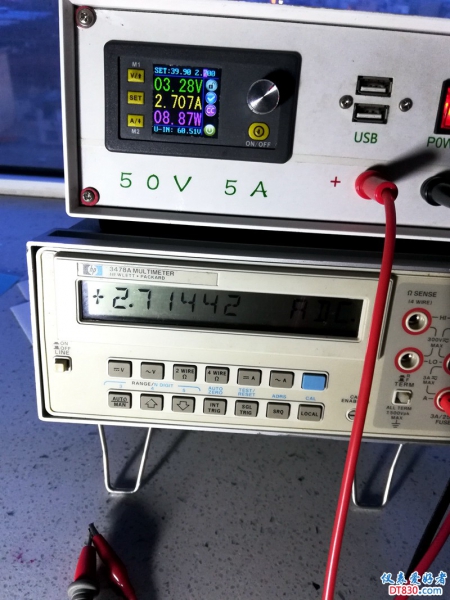

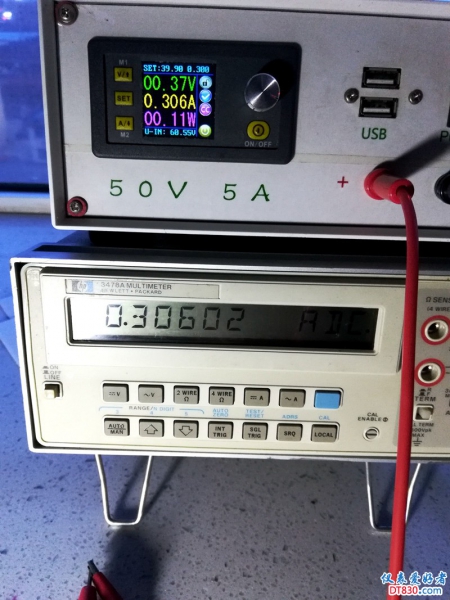

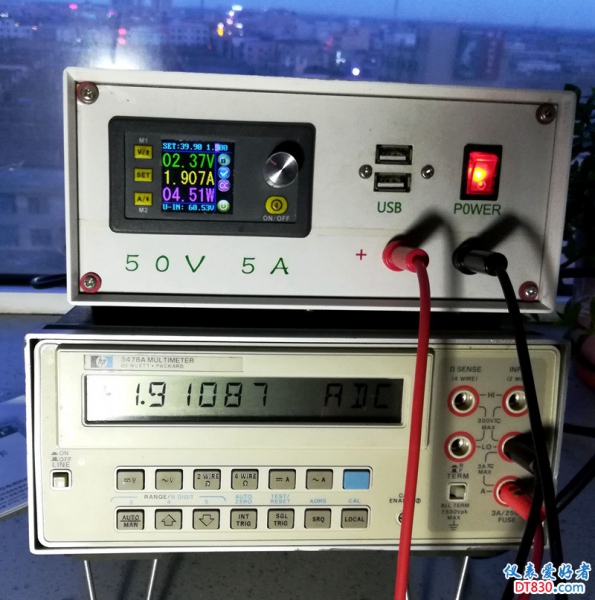

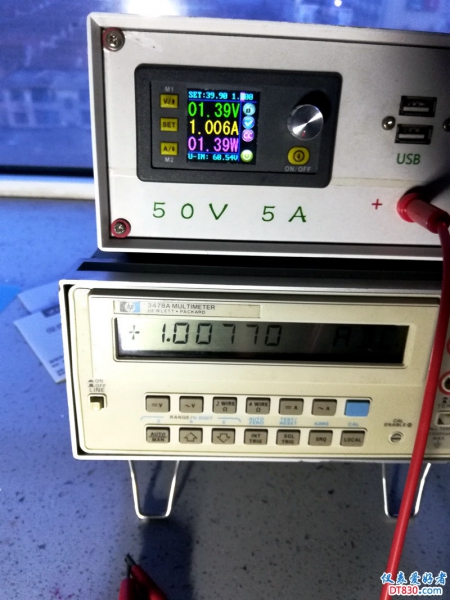

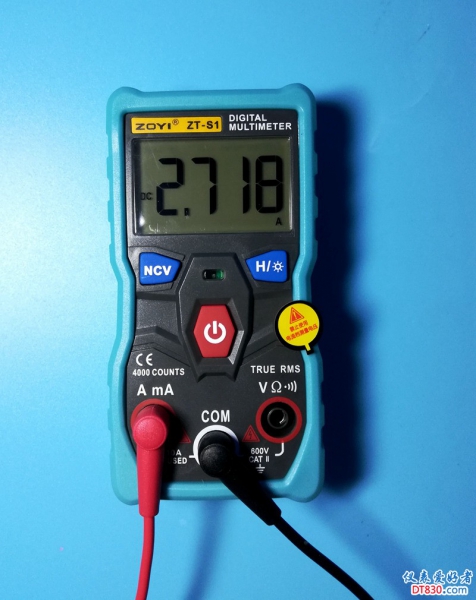

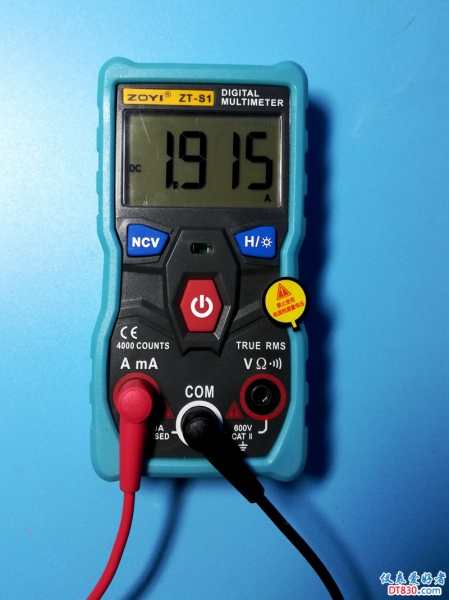

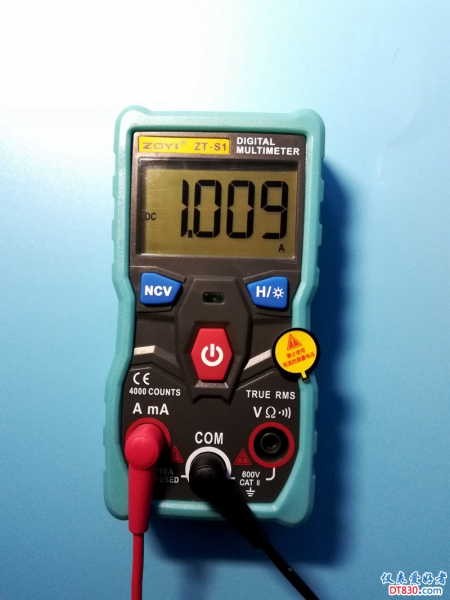

准备测量直流电流

IMG_20180724_193720.jpg IMG_20180724_193737.jpg

IMG_20180724_193807.jpg IMG_20180724_193835.jpg

IMG_20180724_193911.jpg IMG_20180724_193928.jpg

IMG_20180724_194005.jpg IMG_20180724_194015.jpg

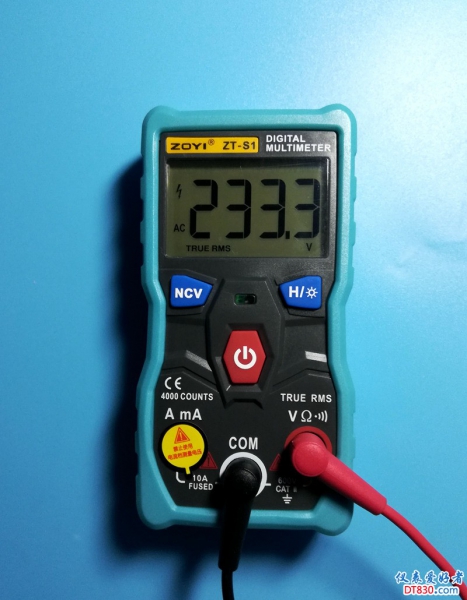

交流电压


HCV测量需要长按着HCV按钮进行测量，
测量期间不能放开按键的。

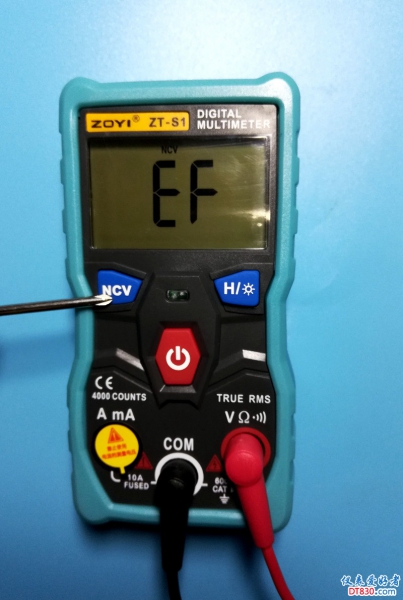

接近市电插座时会有声光报警。

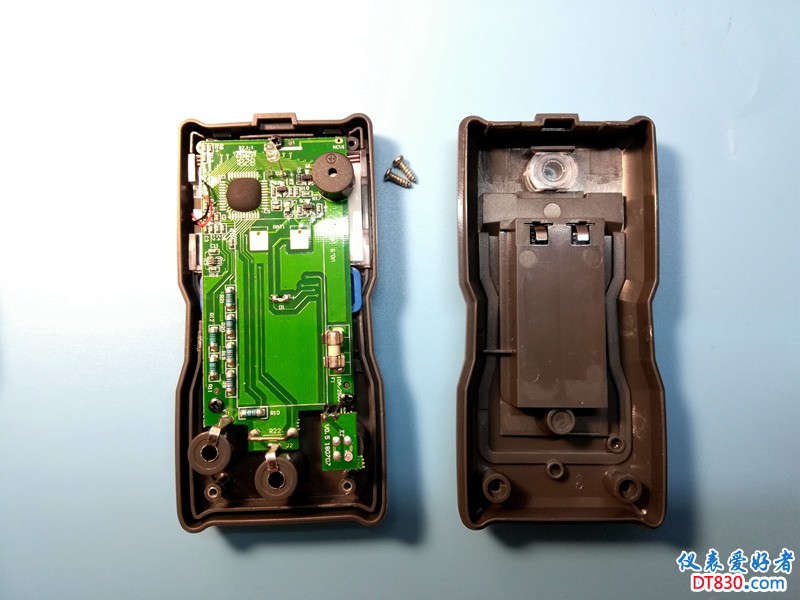

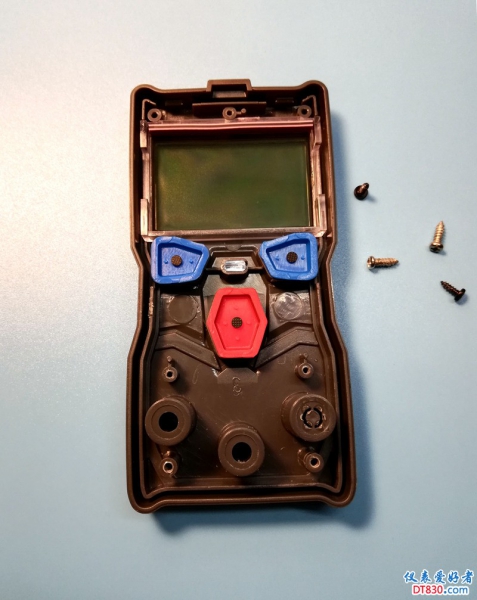

拆开看看内部怎么样，

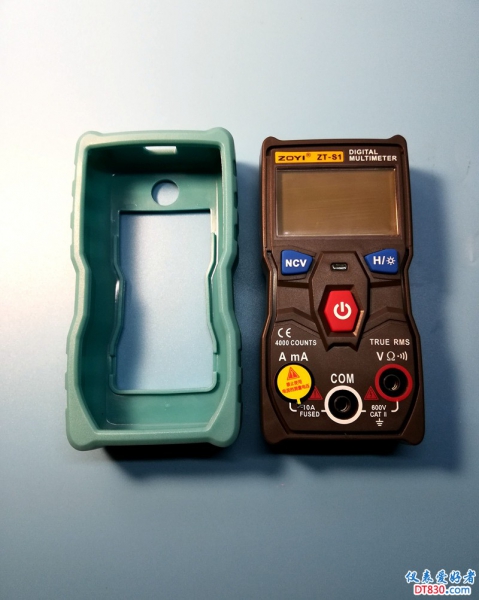

脱下保护套。
IMG_20180724_195021.jpg IMG_20180724_195046.jpg

拆掉下部两个螺钉就开了

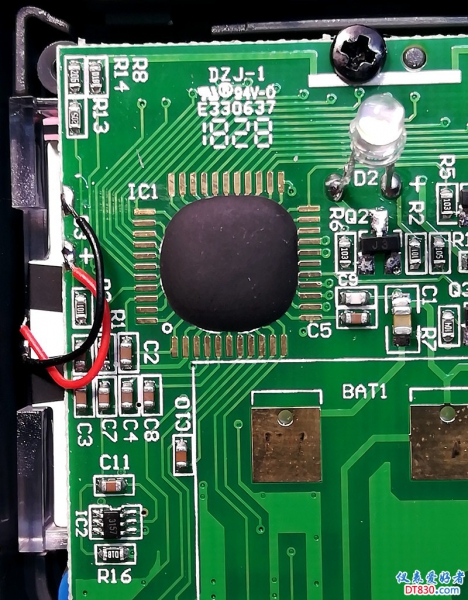

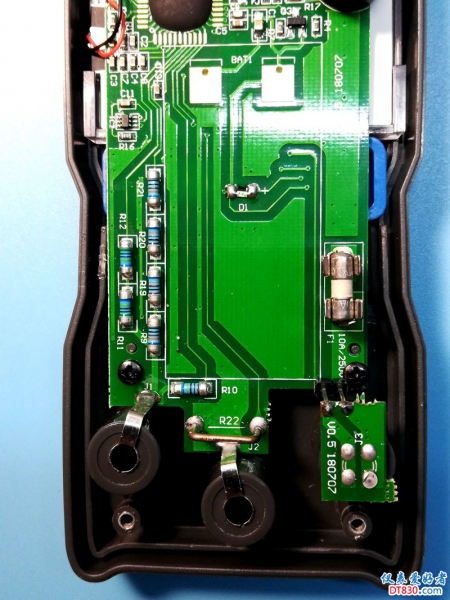

主控用了绑定的芯片，
电路板集成度很高，外围元件很少。

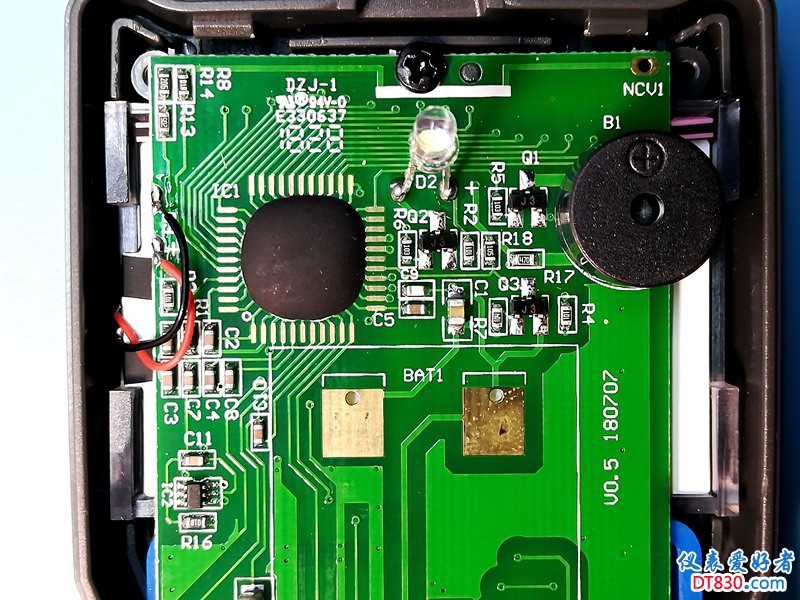

IMG_20180724_195258.jpg IMG_20180724_195314.jpg IMG_20180724_195408.jpg

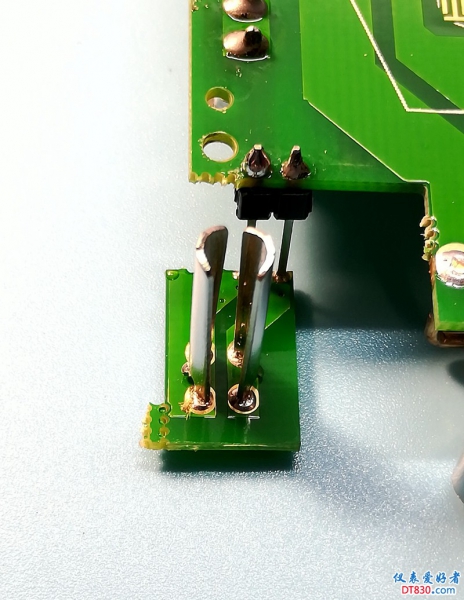

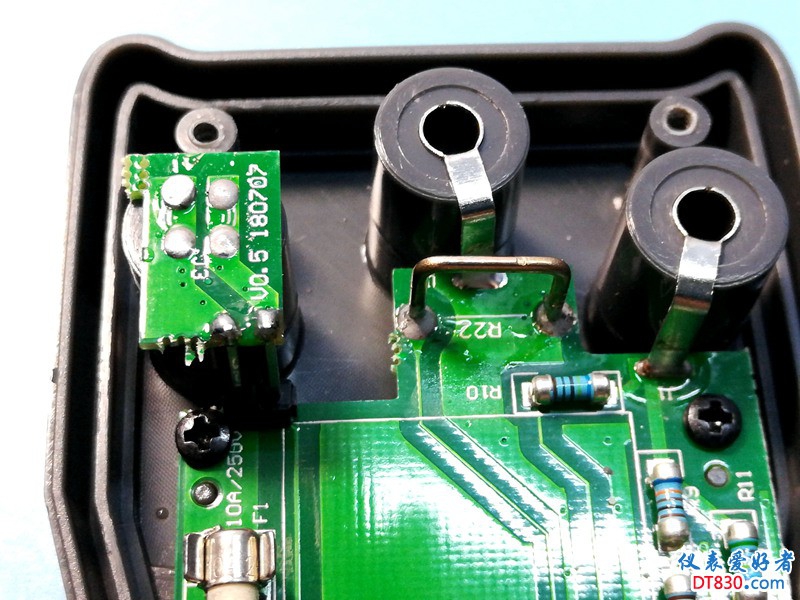

电流测量插孔特殊设计的。
IMG_20180724_195443_BURST001_COVER.jpg IMG_20180724_200038_1.jpg


是不是还想看看主板另一面？
好吧。

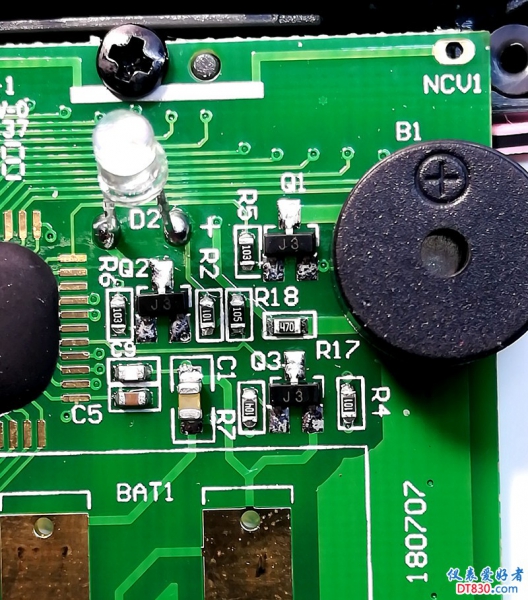

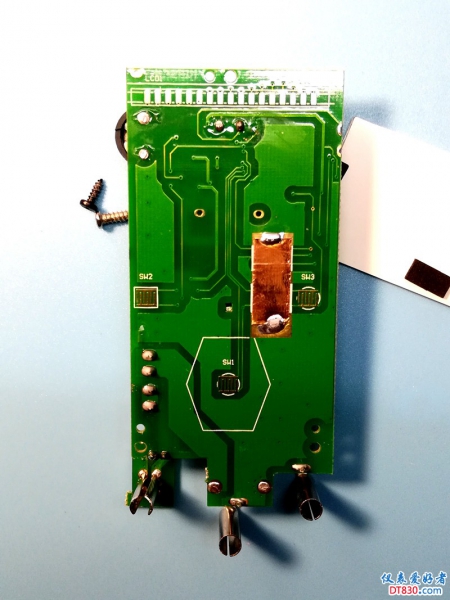

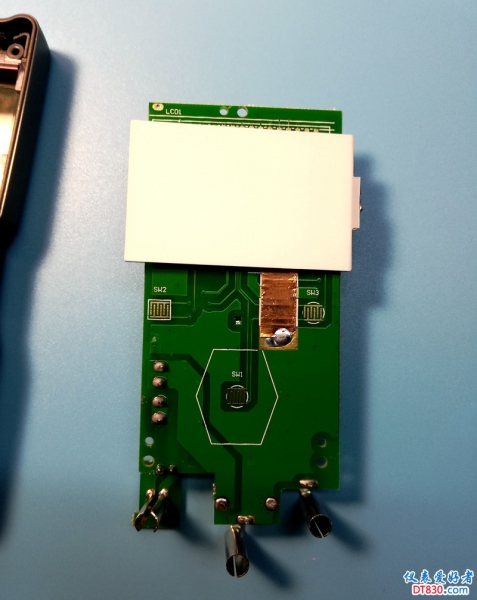

背光板

除了背光板也就那几个表笔插孔算是电子零件了吧，哈哈

这个后来贴上去的铜皮不知什么作用，
难道是大电流通路，所以...？
行家请说说。




就这些吧，
还是那句话，感谢众仪的赠送。
