利达856

发表于：2019-5-25 10:50:06 7622
万用表
主题类别: 维修
仪表品牌: 利达（LEADER）
显示方式: 四位半
型号或关键字: 利达856

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

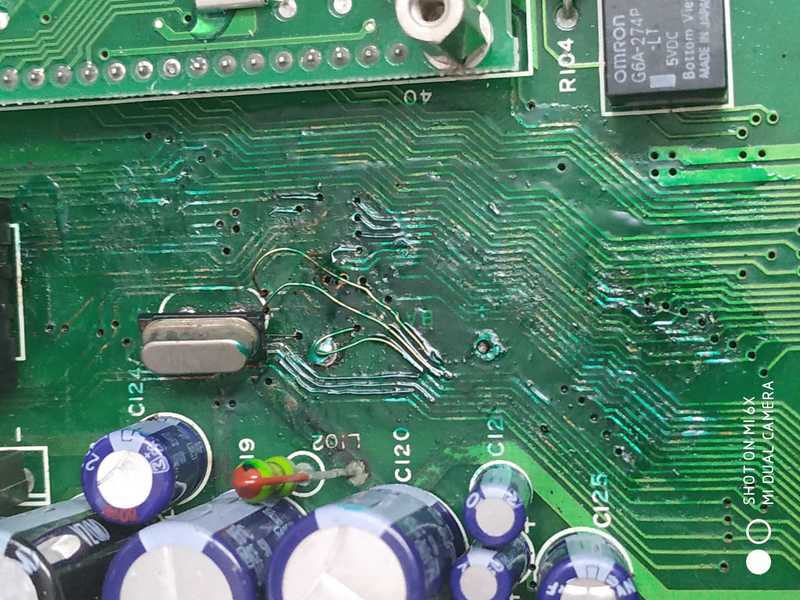

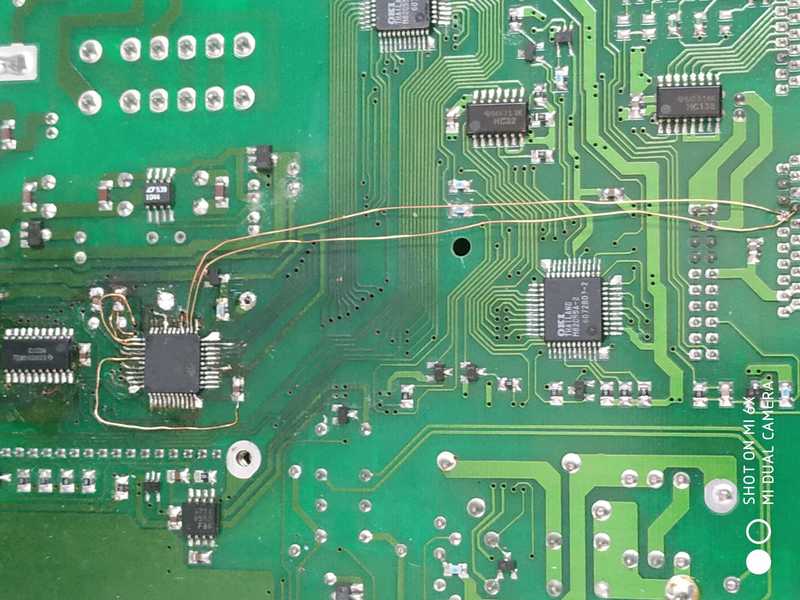

     之前收一台利达4½表，这个表通病就是电池漏液腐蚀线路板，导致过孔断。只要仔细查找不要漏掉一般都能修复，原件坏的可能性很低。mcu可以用at89s52直接代换。
     我这一台就怪了，过孔、T点都修复了，还是开机蜂鸣，显示00000。按照别的帖子换stc90c58ad系列单片机烧录程序也不行(可以排除焊接问题，我是每个每个引脚测的，没有虚焊)。所以就又换回89s52，原单片机拆下来时间长了找不到了。开机瞬间晶振震荡一下就停了。过了几天。      关键时刻来了
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

评分

参与人数 1金钱 +5 仪表币 +20 收起 理由
43545 + 5 + 20 赞一个!

查看全部评分总评分 : 金钱 +5 仪表币 +20

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

5453007 楼主     数字探长 2019-5-25 10:55:51
这什么情况，打了半天字居然没有了。
2019-5-25 10:55:51 回复
5453007 楼主     数字探长 2019-5-25 10:59:06
哎~费劲。这里继续吧
什么也没动的情况下，有一次用示波器测晶振，竟然开机了，之后就一切正常了。哪位大神给分析一下，小白不懂啊。

2019-5-25 10:59:06 回复
人艰不拆 数字王者 2019-5-25 11:45:02
哈哈，晶振复活了
2019-5-25 11:45:02 回复
wgsd 数字大神 2019-5-25 12:10:47
晶振周围的PCB板目测好像污迹斑斑，可能漏电导致晶振停振。
2019-5-25 12:10:47 回复
5453007 楼主     数字探长 2019-5-25 13:04:14
wgsd 发表于 2019-5-25 12:10
晶振周围的PCB板目测好像污迹斑斑，可能漏电导致晶振停振。

这是后期上的绿油，不均匀
2019-5-25 13:04:14 回复
散淡021 数字大神 2019-5-26 06:51:22
这板子烂成这样？  液态贴片电解漏液？（90年代日本OLYMPUS内窥镜主机和光源原是这样烂的）
2019-5-26 06:51:22 回复
勇闯沙滩 数字大神 2019-5-26 15:37:58
腐蚀的地方或别的地方有接触不良的，以后不保存在隐患。
2019-5-26 15:37:58 回复
白不分 数字大师 2019-5-26 18:22:41
都是好东西呀。
2019-5-26 18:22:41 回复
5453007 楼主     数字探长 2019-5-29 20:29:50
过孔或者腐蚀的地方可以保证没有断的地方
2019-5-29 20:29:50 回复
5453007 楼主     数字探长 2019-6-20 16:01:21
今天没事，看人家换晶振。结果!悲剧了。到了原先故障状态。晶振不震荡。一脚电源电压，一脚零点几伏。怎么办啊。大神们
2019-6-20 16:01:21 回复
tpy 数字探长 2022-12-13 20:45:31
抄个板搬元件吧。
2022-12-13 20:45:31 回复
atz123 数字王者 2022-12-14 19:18:01
这液漏的害人啊
2022-12-14 19:18:01 回复
tpy 数字探长 2022-12-17 10:13:53
利达856的AD是什么？
2022-12-17 10:13:53 回复
atz123 数字王者 2022-12-17 19:34:08
这都 能修，佩服
2022-12-17 19:34:08 回复
