修复泰克710A

[复制链接]
发表在  2017-9-27 09:53:12  | 显示全部楼层 | 阅读模式
示波器
主题类别: 维修
仪表品牌: 泰克
仪表型号: 泰克710A
体积分类: 便携式
是否拆机: 有拆机

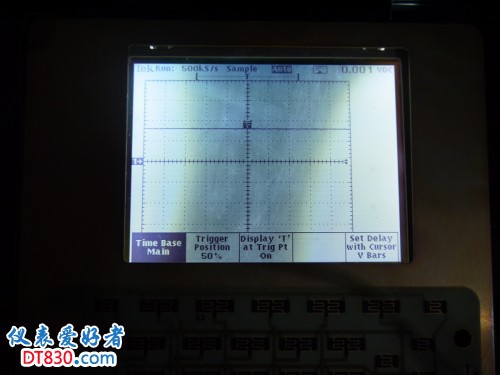

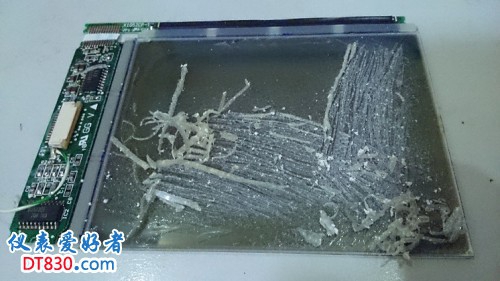

本人小白,在tb上买了一块泰克710A,当时老板说屏坏了,但是通电有显示,收到货后看成色尚可,试了一下,万用表、示波器功能完好,所有按键功能完好,无电池。屏幕显示正常,但是屏幕中间大概1/2面积颜色不正常,经过与杭州和贵州朋友交流(他们也买了),属于背面偏光膜老化所致。于是决定拆解,看该屏是夏普LM32P10,在tb上查了一下,成色很差的也要700。只好自己动手换膜,今天下午准备揭下背面膜,用吹风加热后发现膜后的胶由于时间太长,已经完全固化,加热没有软化迹象,经与上面2位朋友交流,只好用刀片硬刮,然后,慢慢清理,杭州朋友已经处理完毕,并且比较满意。在tb上定好了单色偏光膜,正反2面一套。写到这里.望坛里高手指点,我前天发帖求助,当时表还没到手,以为是730A,并且认为是屏破了。本人音响DIY爱好者,这个对我来说已经绰绰有余。

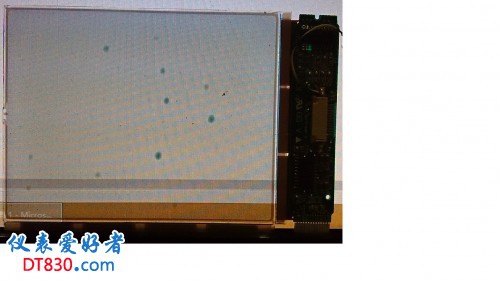

通过4个小时的暴力清除,如下效果,以电脑液晶屏为背光,用手机拍的,所以有光栅条纹,拍摄手机型号索尼c6802,那几个暗斑是面板偏光膜上面的,等膜到后先确定背光膜角度,并更换背光膜后再处理前面板膜,清理后迎着光亮基本上看不到上面有胶粒了,风油精确实有效,清理小颗粒的时候很好。

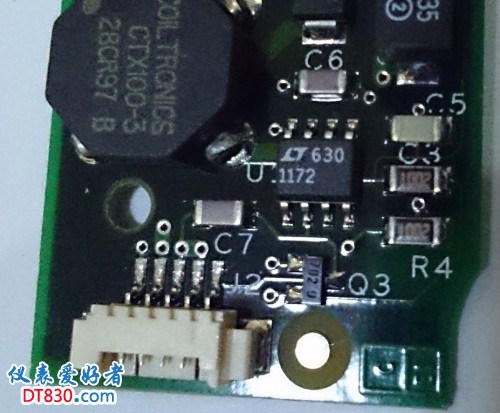

下图是原机高压板,准备改为led光源,买了一套28元套装,原机输入是5线,套件是4线,现在大部分都是4线。

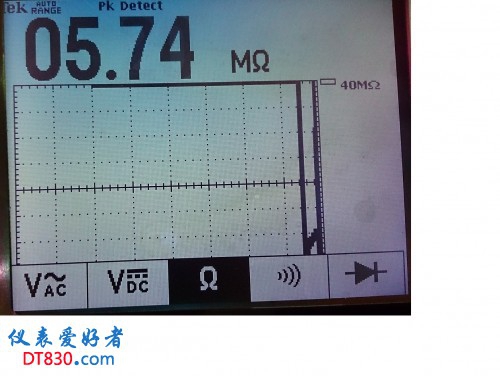

膜的2面都有保护膜,没的那面在贴好以前应该不撕掉,贴好后再撕,再个贴上面膜时没注意,最后的时候不小心脱手了,造成一个大气泡,不想重新来了,这胶很厉害,太不好撕了,搞了几个效果图,屏下面的均光膜也有问题了,可能是温度的原因,膜上面的一层白色粉末有些脱落,有2个斑点,再就是有一些斑纹,这个不想换了,以后碰到有这个再搞,下面几个效果图,今天led套件还没到,所以表还没组装好,图片都是裸拍的。

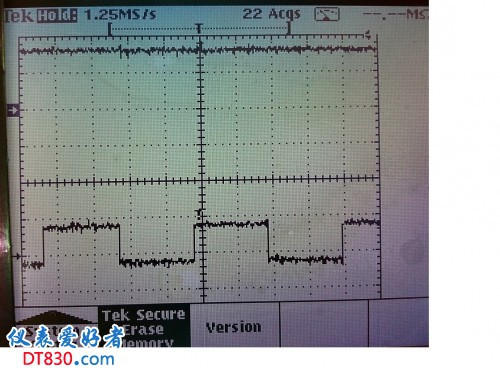

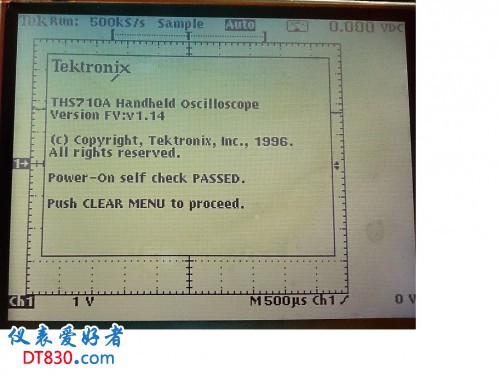

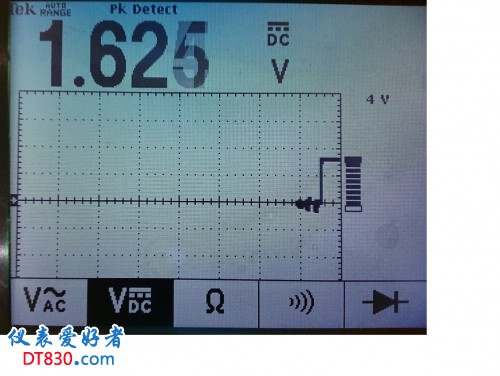

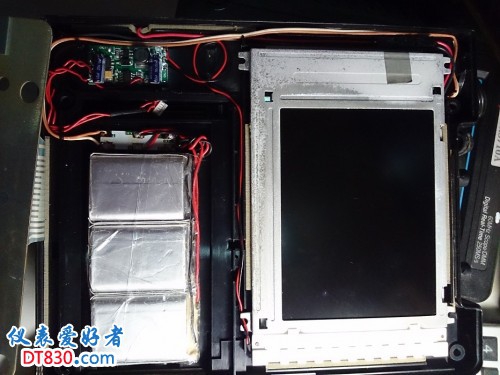

今天led搞好了,电池也装上去了,背光膜换了笔记本屏拆下来的扩散+增光,视觉效果好多了,但是还是有美中不足
1、LED选了3串6并,这个没对路,单个30ma,6并达到了180ma,电流大了一点,虽然有调光,但是亮度降低后因为脉宽占空比变小,屏有闪烁现象,使用还是没有问题。在光线条件允许的情况下可以单独关掉背光使用,能够看到显示。
2、买的电池可能碰到JS了,3个电池充放电不是很均匀,用段时间看效果,不行准备改26650电池2串2并,放在原来的电池仓,不过原来的充电要跳过去。放在面板下面的空腔里有个弊端,电池使用充电会发热,怕影响按键使用寿命。电池续航不关机,背光开50%,2小时07分电池保护关机.
3、换扩散+增光的时候不小心把增光搞脏了,不好清理,

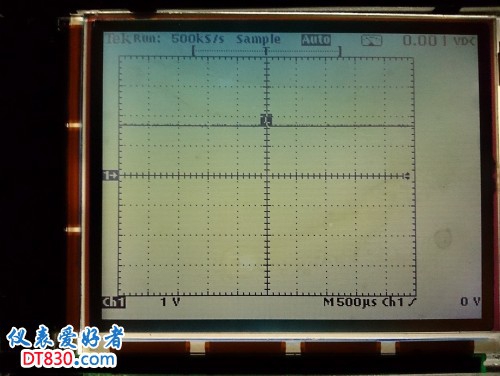

4、换了扩散+增光后视觉效果很好,但是拍照效果不是很好,下面有搞好后的图片。
已有1人评分金钱 理由
官修 + 5 很给力!

查看全部评分 总评分:金钱 +5

发表于 2017-9-28 16:09:25  | 显示全部楼层
楼主技术不错,学习了

发表于 2018-1-24 11:47:24  | 显示全部楼层
讲的挺祥细的,
发表于 2018-1-24 11:51:03  | 显示全部楼层
我有一本亮度可调,但屏幕发黄不知何原因,灯管已换新的了。望坛内高手指点。
发表于 2018-3-18 18:20:07  | 显示全部楼层
技术不错,挺祥细的,高手。
发表于 2018-3-24 20:28:54  | 显示全部楼层
老款机。修修可以用就行了。
发表于 2018-5-10 21:31:48  来自手机  | 显示全部楼层
马扁子宝的单色膜 能给个地址吗?
发表于 2018-5-10 21:40:03  | 显示全部楼层
换膜是个细致活儿。不好干
发表于 2018-5-23 10:19:17  | 显示全部楼层
这个都能修好,楼主厉害
发表于 3 天前  | 显示全部楼层
楼主高手!厉害。
