没招了 哪位老师给指点一二 930fd的问题

月台故事

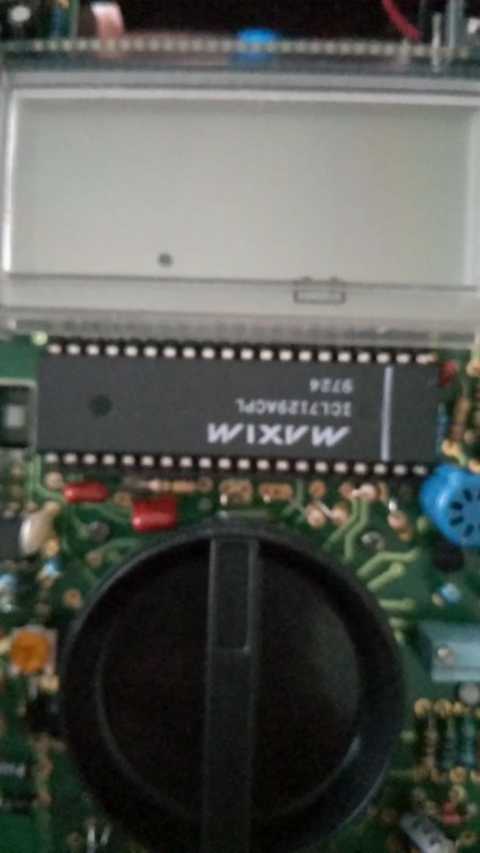

上个帖子被删了 说发错地方啦 闲鱼收了两块930fd问题表  毛病差不多 这是其中一块 开机这画面 一闪一闪的 不能使用 7129周围的元件基本都弄了一遍 没解决问题 哪位老师给个方向

月台故事

麻烦刚才回复的老师 再回复一遍  上个帖子的回复没看到

勇闯沙滩

就这一个图片还不清楚，说明不了什么。

月台故事

勇闯沙滩 发表于 2020-4-14 12:38
就这一个图片还不清楚，说明不了什么。

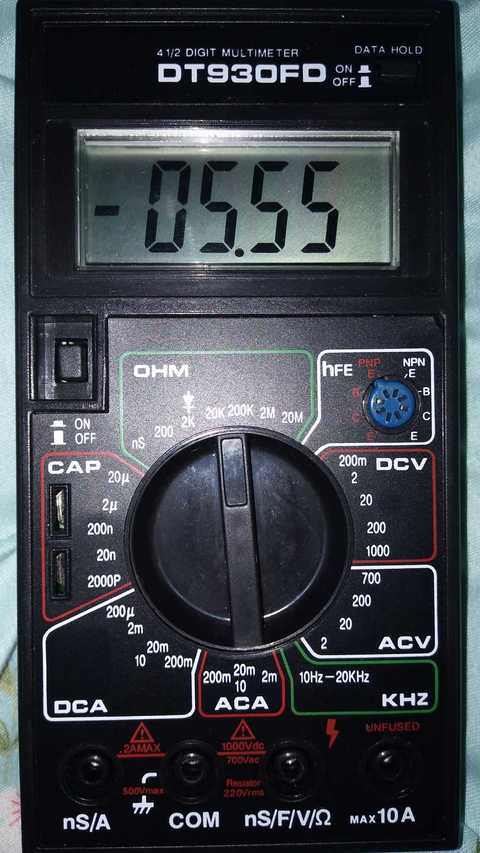

论坛好像发不了短视频啊 开机就是一组固定数字 换挡位无效

西林迷

第一张图片判断，不是hold键按住了，就是电池没电
大屏的930，不错啊，显示效果很好的

西林迷

月台故事 发表于 2020-4-14 12:48
论坛好像发不了短视频啊开机就是一组固定数字 换挡位无效

这个说法，我碰到过
我折腾的心得，不一定符合你这表的毛病，但是分享给你一个思路吧

我怀疑是晶振不起振，或者芯片坏了
这表自带的不是晶振，是RC震荡电路，但是从40脚可以测量到100khz或者80多khz吧
反正我折腾坏的几块表，想让它速度变快到200khz都是这个原因坏的状况一样，反而换了100k晶振，就没这问题

另外建议对换一下芯片，确认不是芯片坏了，虽然芯片坏掉的情况很少

最后，建议看看是不是换挡的v片少了，或者错位。

wgsd

短路7129的32、33脚，应该显示零。

月台故事

西林迷 发表于 2020-4-14 13:54
这个说法，我碰到过
我折腾的心得，不一定符合你这表的毛病，但是分享给你一个思路吧

一个上 一个下 你那几块表都让你折腾好啦？

西林迷

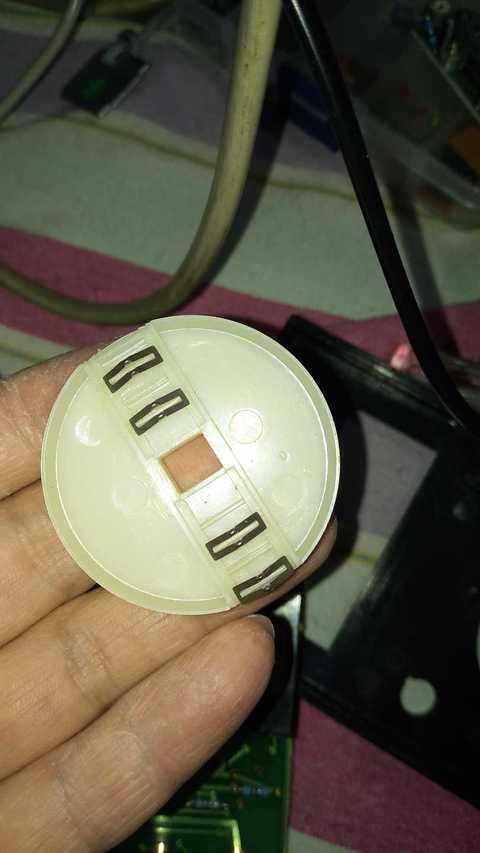

看起来v片应该没问题

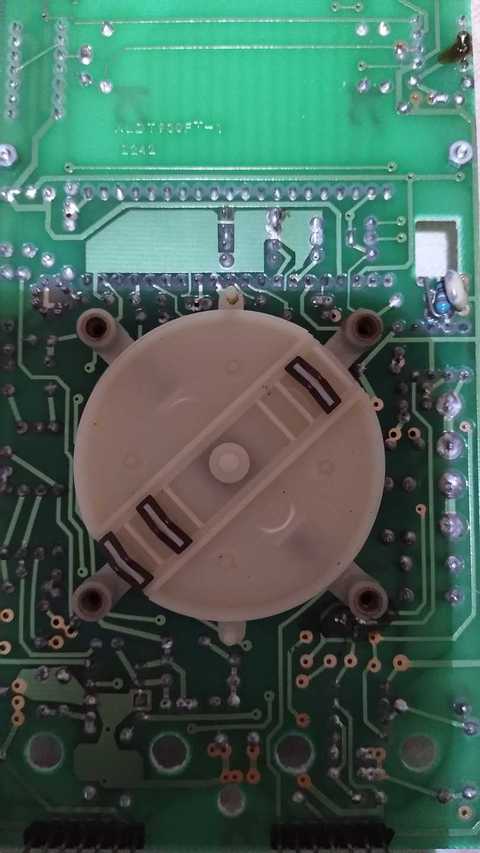

再简单看一下，转盘上有没有磨损，磨损导致的接触不良之类的
我的表都是好的，让我折腾坏了，然后不会修
后来都弄好了，改坏了，再改回来就是

qjf11

第一张图片,hold键是不是按住了？电池没电。第二张图片，查一下芯片输入端的保护三极管有没有坏（有两个，当二极管用的，型号可能是9013或9014）
