ZT111 精度测试 拆机多图

[复制链接]
发表在  2017-10-6 22:11:35  | 显示全部楼层 | 阅读模式
万用表
主题类别: 测量
仪表品牌: 众仪(ZOYI)
仪表型号: ZT111
体积分类: 袖珍式
显示字数: 9999字
是否拆机: 有拆机
前几天收到后因为没空就晒了开箱图。 今天有空来晒下测试图和拆机图若有不对的地方请坛友指正谢谢了!

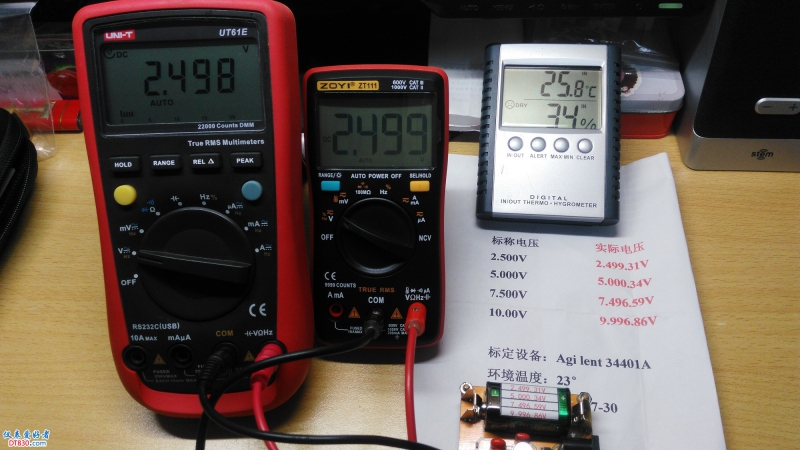

没有高级设备就白菜基准584测试下 2.5V

没有高级设备就白菜基准584测试下 2.5V

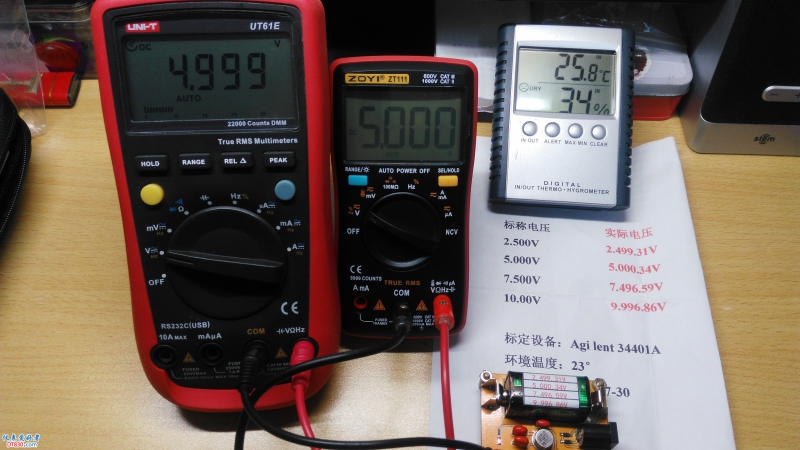

5.0v 61E 电压档偏低是大家公认的哈哈

5.0v 61E  电压档偏低是大家公认的哈哈

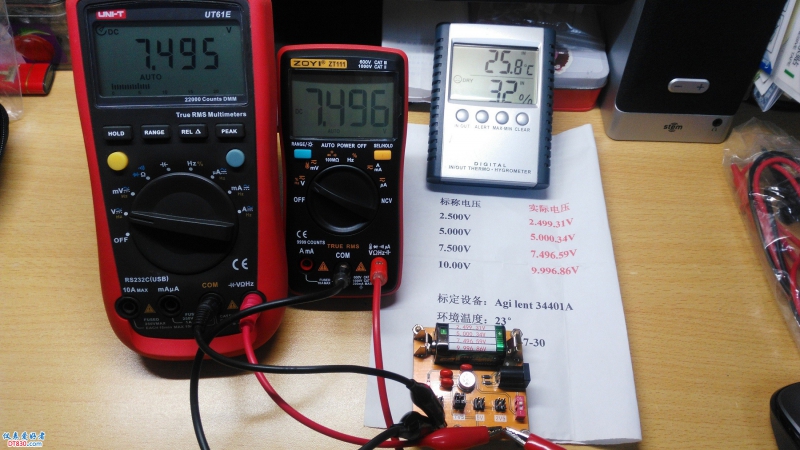

7.5v

7.5v

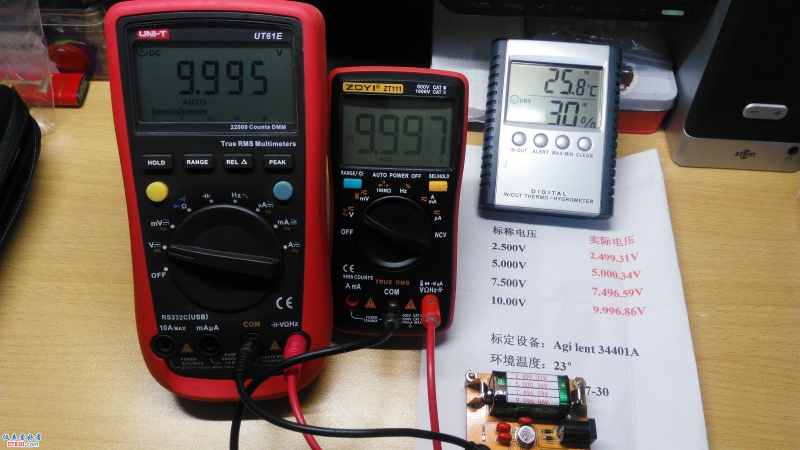

10.0v

10.0v

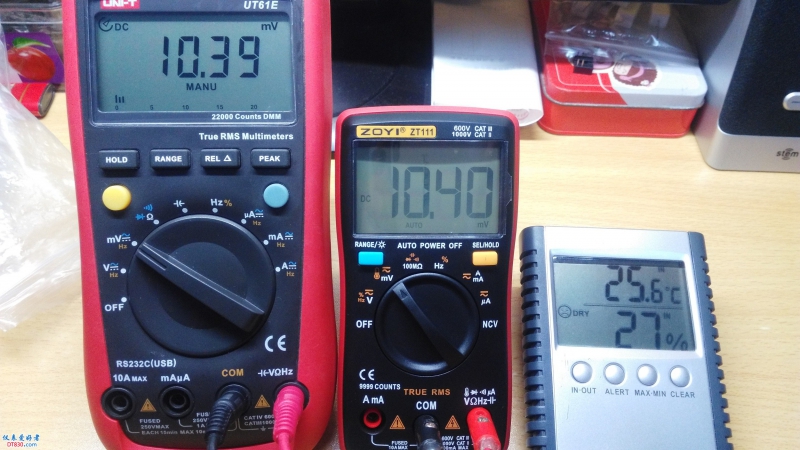

10MV仅供参考

10MV仅供参考

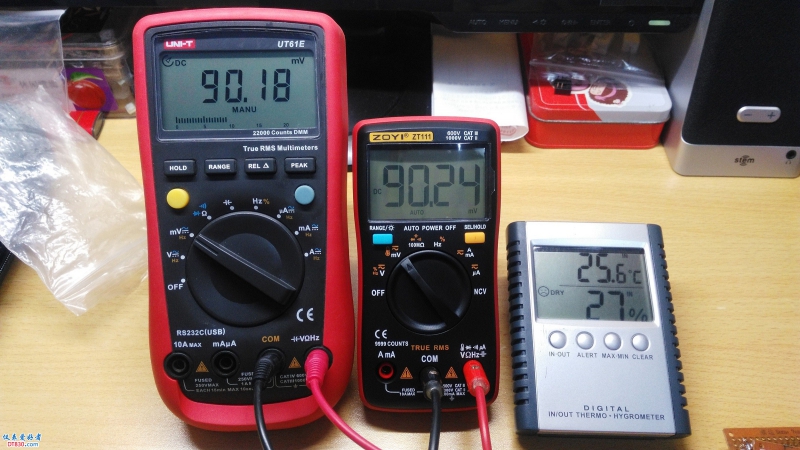

90MV仅供参考

90MV仅供参考

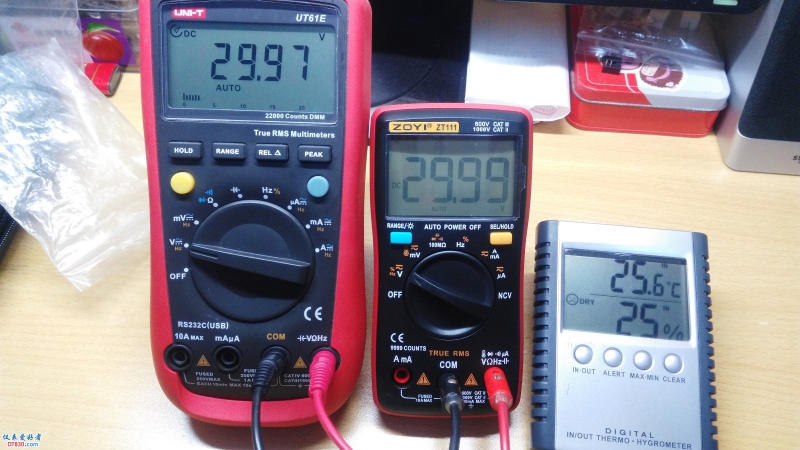

30v仅供参考

30v仅供参考

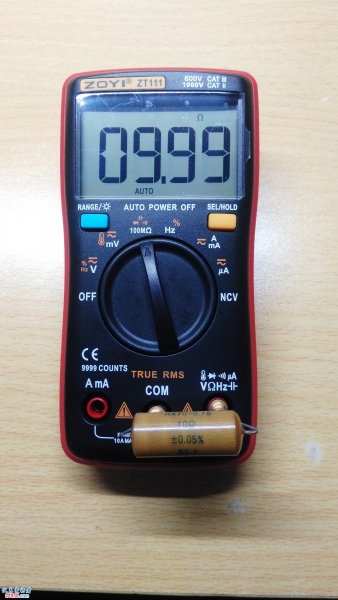

精密电阻 10欧

精密电阻 10欧

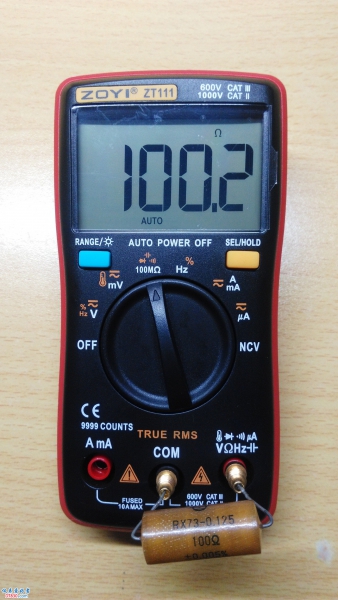

100欧

100欧

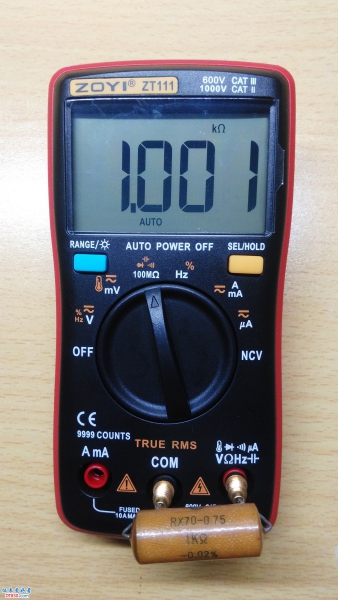

1k欧

1k欧

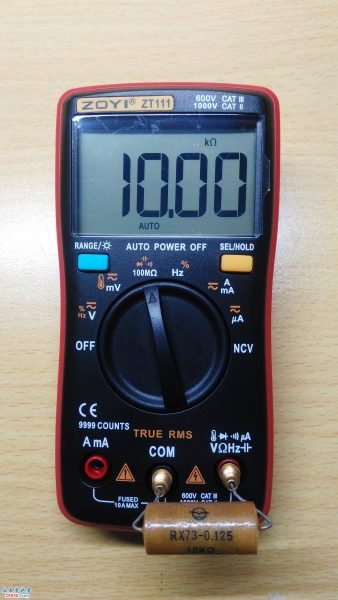

10k欧

10k欧

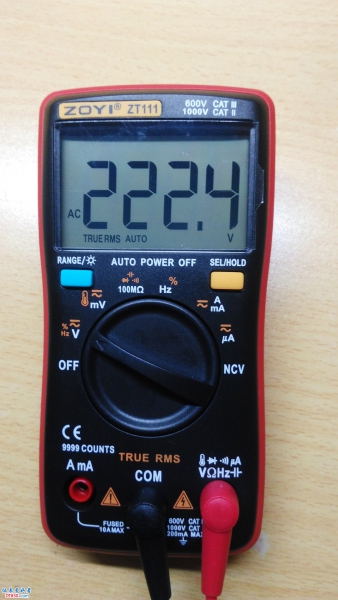

AC 220v 测量

AC 220v 测量

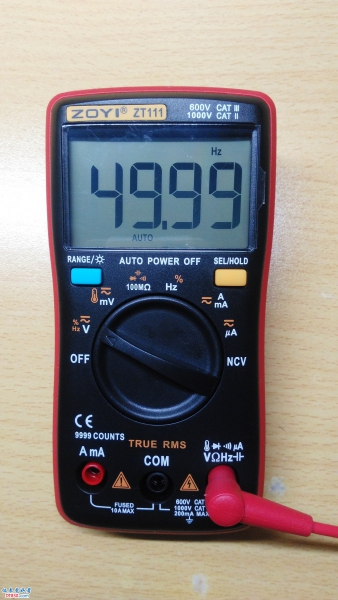

市电频率

市电频率

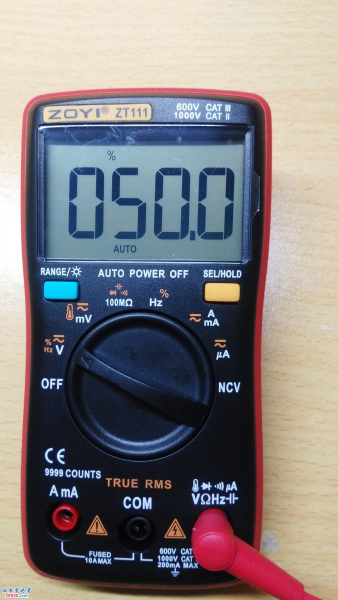

占空比

占空比

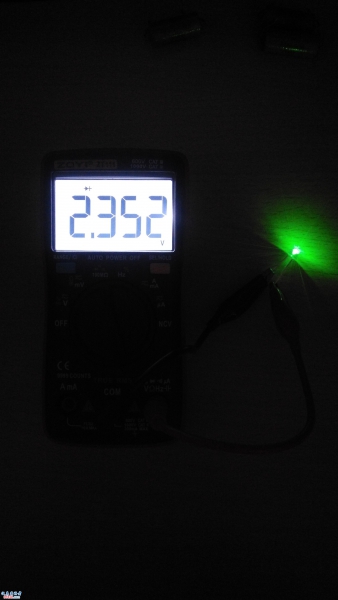

二极管档轻松点亮发光管

二极管档轻松点亮发光管

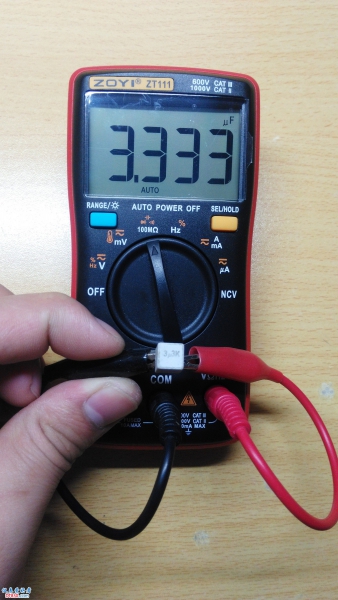

白豆腐 嘿嘿

白豆腐 嘿嘿

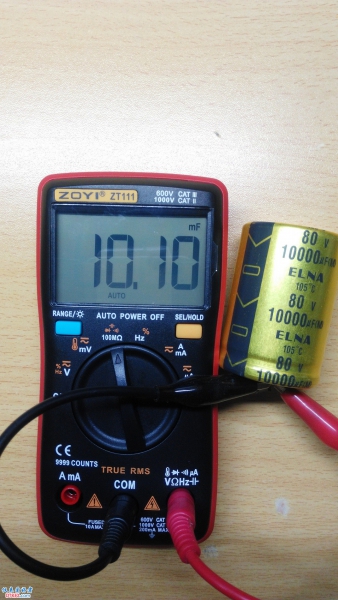

大电容测试速度很不错 5秒左右出结果

大电容测试速度很不错 5秒左右出结果

NCV 测量后不退出 看来是通病了

NCV 测量后不退出 看来是通病了

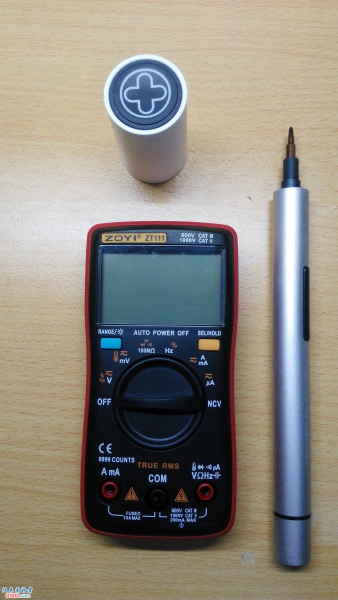

测试差不多了 拆机看看吧

测试差不多了 拆机看看吧

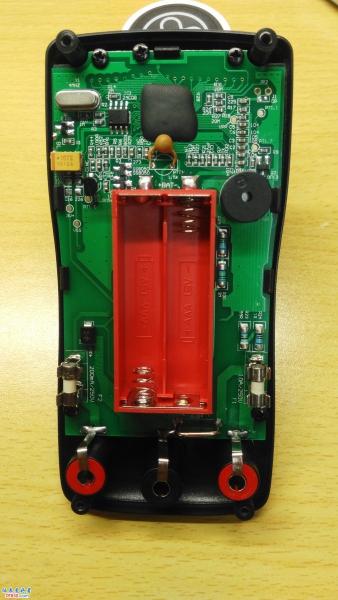

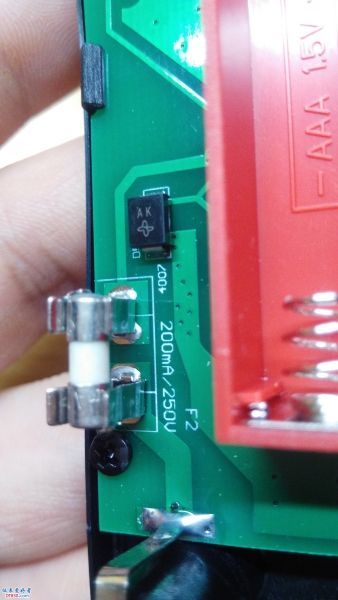

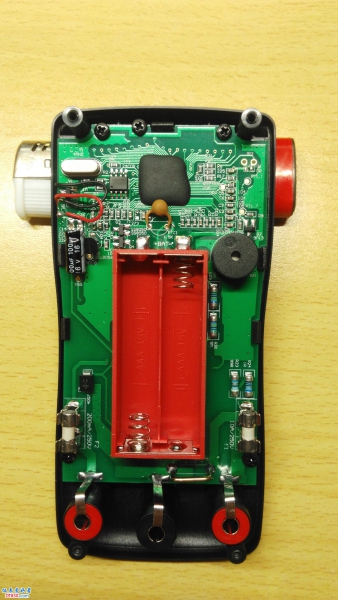

打开后盖是这样的

打开后盖是这样的

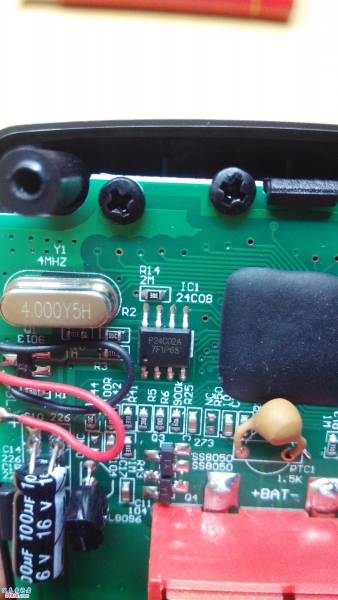

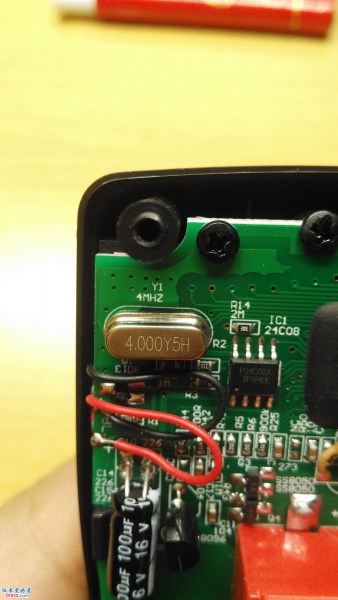

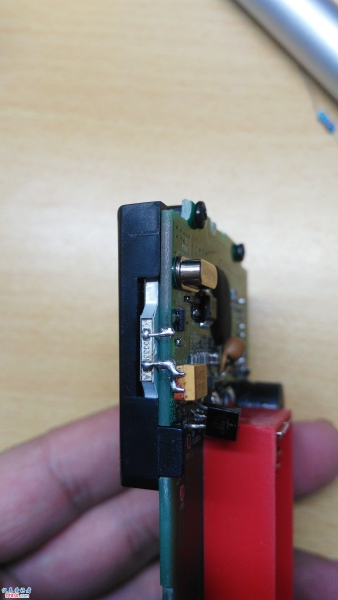

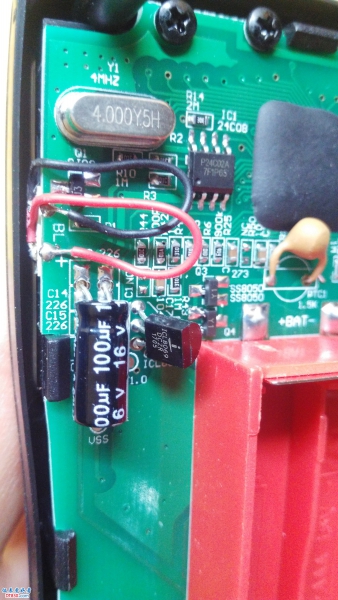

4M晶振 背光的线有点不完美啊等下改造下吧

4M晶振 背光的线有点不完美啊等下改造下吧

24C02A寄存器

24C02A寄存器

ICL8069 外部基准

ICL8069 外部基准

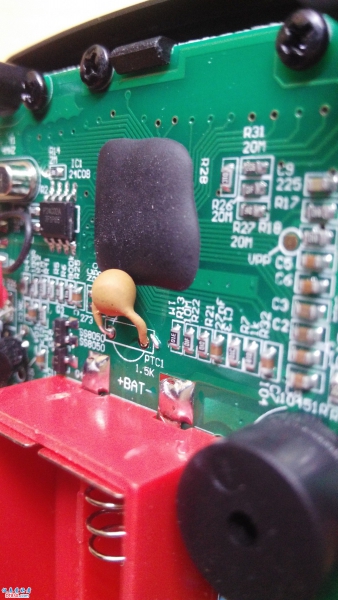

牛屎特写 其实牛不牛屎都是一样用的我个人从来不纠结这个问题NTC旁边有焊渣没清理干净 ... ...

牛屎特写  其实牛不牛屎都是一样用的我个人从来不纠结这个问题NTC旁边有焊渣没清理干净  ... ...

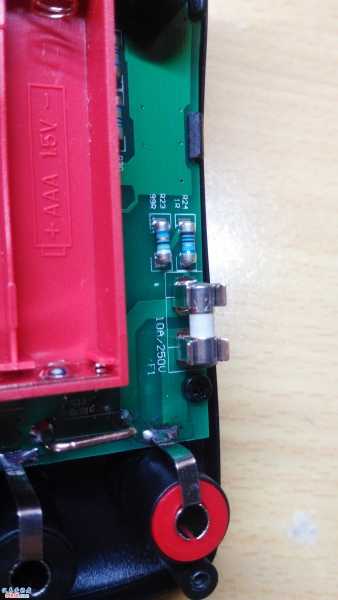

10A保险丝特写

10A保险丝特写

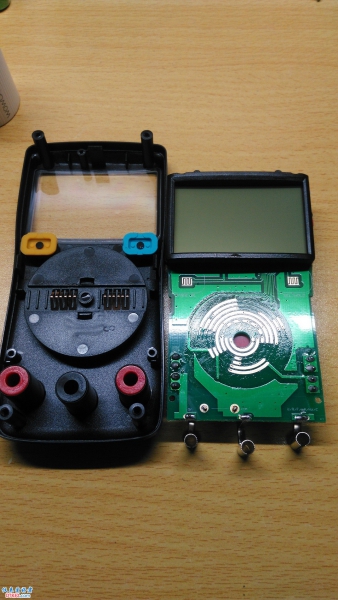

拿下主板

拿下主板

拆下液晶

拆下液晶

线直接剪了 等下稍稍改造下

线直接剪了 等下稍稍改造下

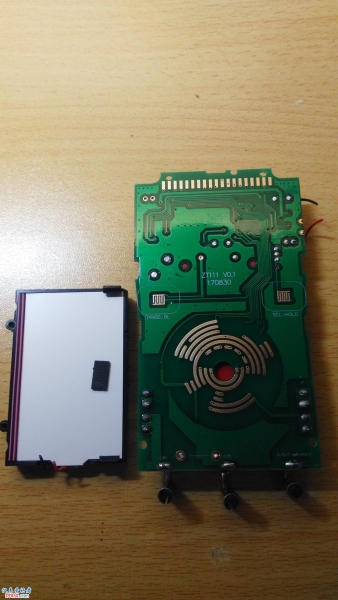

主板正面比较干净的一个原件没有

主板正面比较干净的一个原件没有

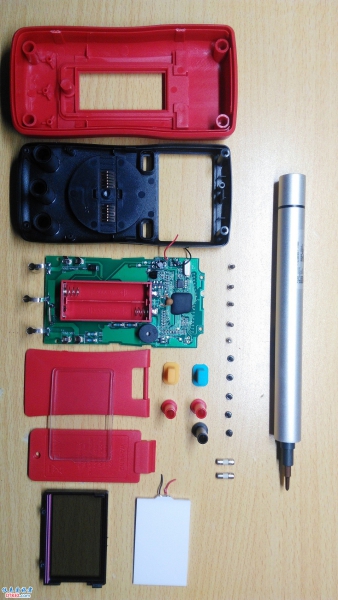

拆解完毕全部配件合影

拆解完毕全部配件合影

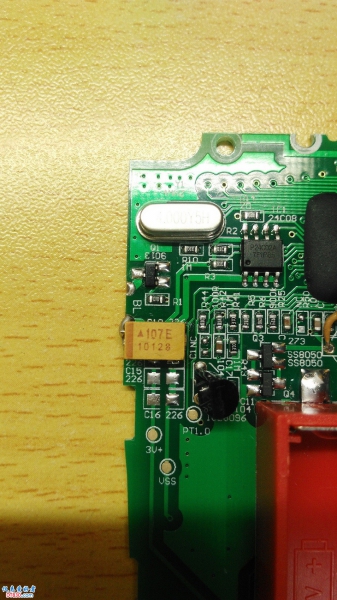

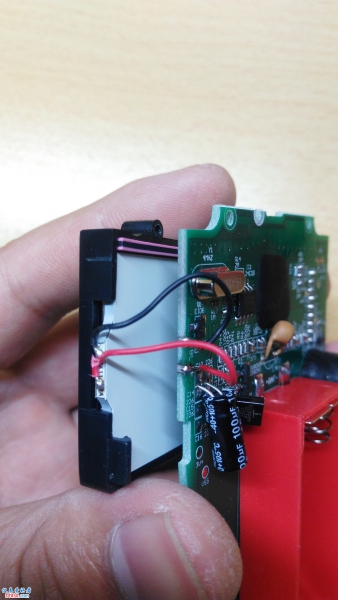

电解电容看着不舒服换了一颗胆电容 专治强迫症 偏执狂

电解电容看着不舒服换了一颗胆电容 专治强迫症 偏执狂

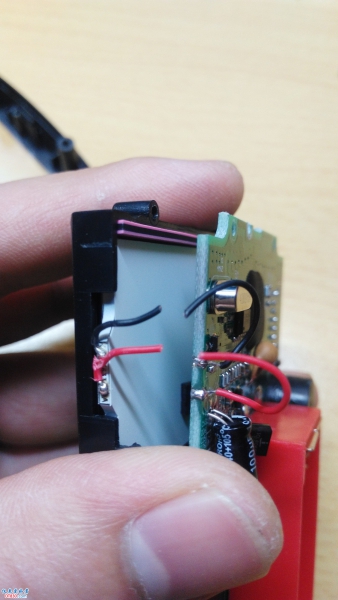

焊接上背光 这样干净多了有没有

焊接上背光 这样干净多了有没有

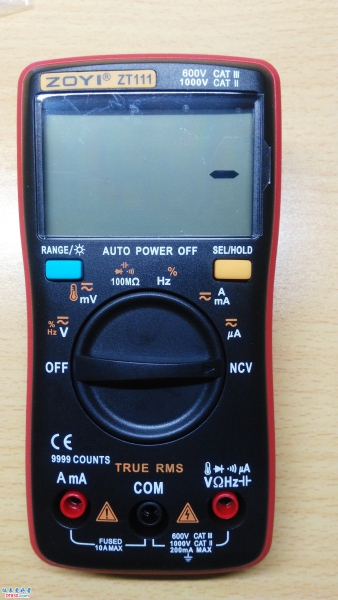

最后这样 装机收工

最后这样 装机收工
已有1人评分金钱 理由
5448 + 5

查看全部评分 总评分:金钱 +5

发表于 2017-10-7 08:02:30  | 显示全部楼层
表清新,检测电阻也很亮。
显示器感觉还是用短点软线好,避免失误掰伤显示器或线路板,如果商家能改成弹片连接更好。
发表于 2017-10-7 12:02:10  | 显示全部楼层
wgsd 发表于 2017-10-7 08:02
表清新,检测电阻也很亮。
显示器感觉还是用短点软线好,避免失误掰伤显示器或线路板,如果商家能改成弹片 ...

那个是 背光的线  这样接也有好处就是方便DIY
发表于 2017-10-8 19:59:04  | 显示全部楼层
楼主辛苦了,谢谢分享
发表于 2017-10-8 20:20:03  | 显示全部楼层
不错,不错,小巧,也系一个靓表。
发表于 2017-10-9 16:03:52  | 显示全部楼层
测得很专业嘛,这次对得起你的技术啦,比上次的好。
发表于 2017-10-10 15:39:49  | 显示全部楼层
43545 发表于 2017-10-9 16:03
测得很专业嘛,这次对得起你的技术啦,比上次的好。

谢谢夸奖了 关键是我太懒了 我会努力的多发技术贴
发表于 2017-10-10 15:41:31  | 显示全部楼层
散淡021 发表于 2017-10-8 19:59
楼主辛苦了,谢谢分享

谈不上辛苦了  没有你们技术好只能拆拆机了
发表于 2017-12-29 09:01:51  | 显示全部楼层
算是比较全面的ZT111拆机贴了
发表于 2017-12-29 15:53:27  来自手机  | 显示全部楼层
强拆,背光板都拆了。不过,还是有不足,其码装回去要多出些零件,你这点做的不好。请你虚心接受,改进。
