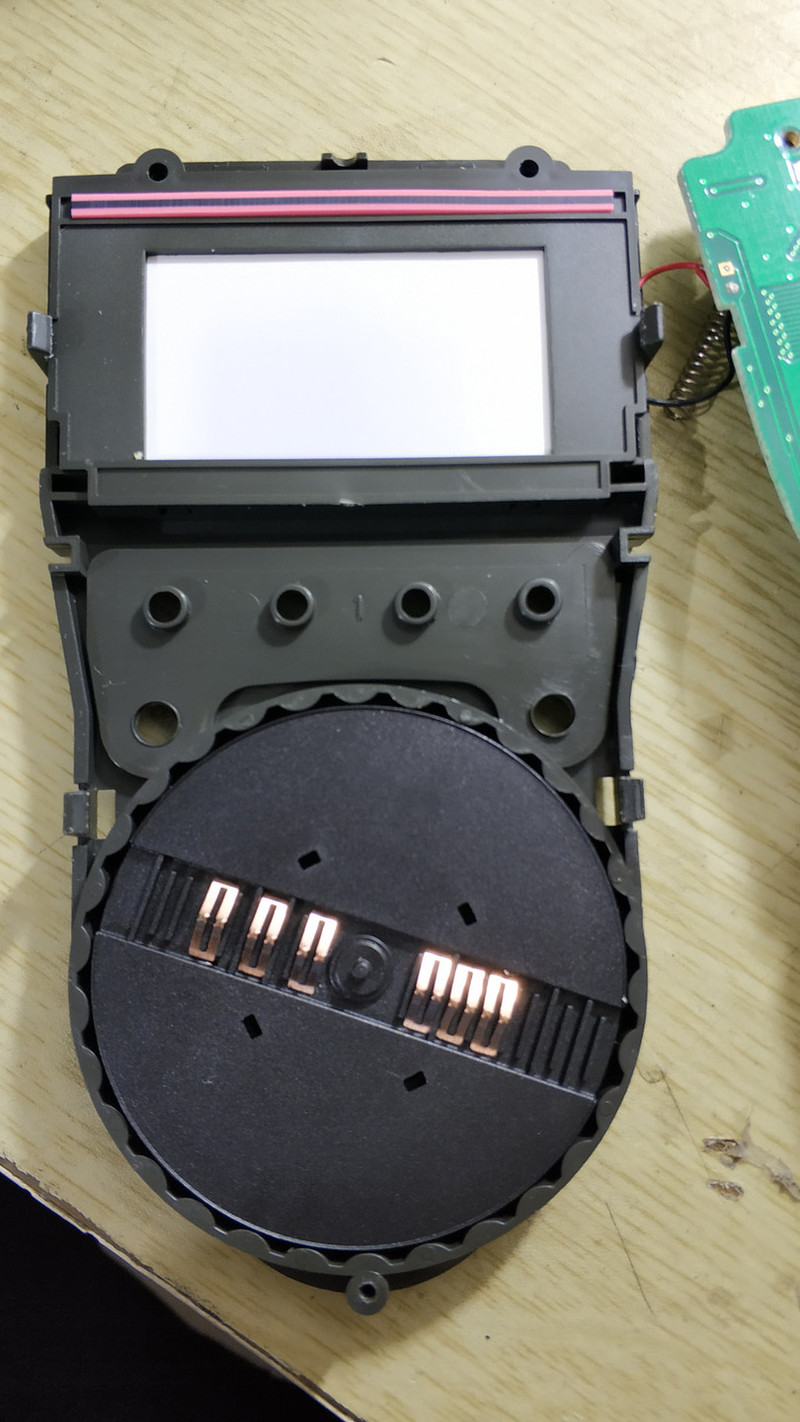

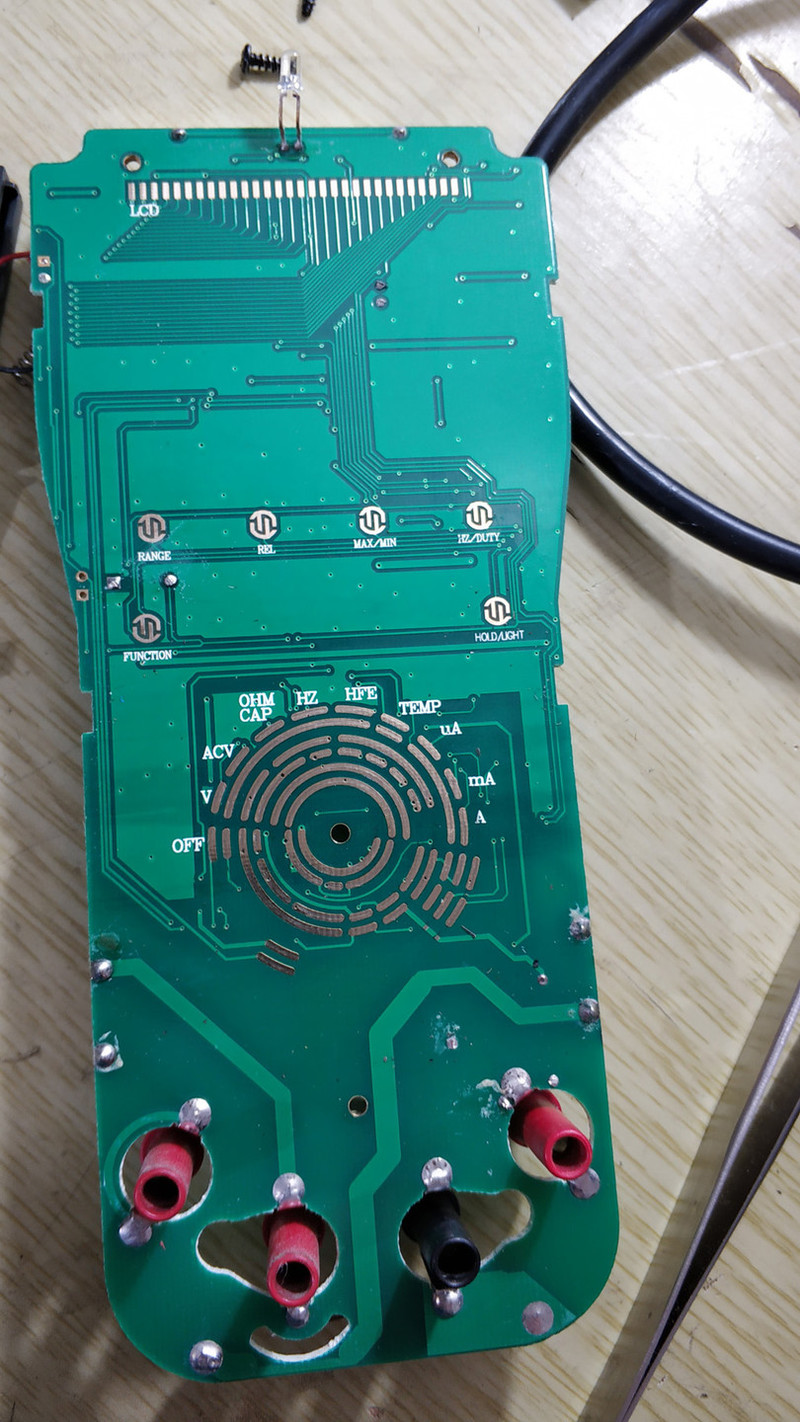

拆机并请教华谊MS8260G校准方法

PTMPY · 发表于 2021-3-29 22:24:12

请问哪位老师知道华谊MS8260G七个电位器分别对应的哪个档位，以及校准方法，谢谢。

hc061218 · 发表于 2021-3-29 22:45:03

主控型号？

PTMPY · 发表于 2021-3-29 22:59:14

hc061218 发表于 2021-3-29 22:45
主控型号？

FS9922-DMM3

厂里用的电位器跟晶片说明书上不同

hc061218 · 发表于 2021-3-29 23:32:24

对照手册查啊先找容易的，比如基准电压电位器电容和温度的。剩下的就是交流的

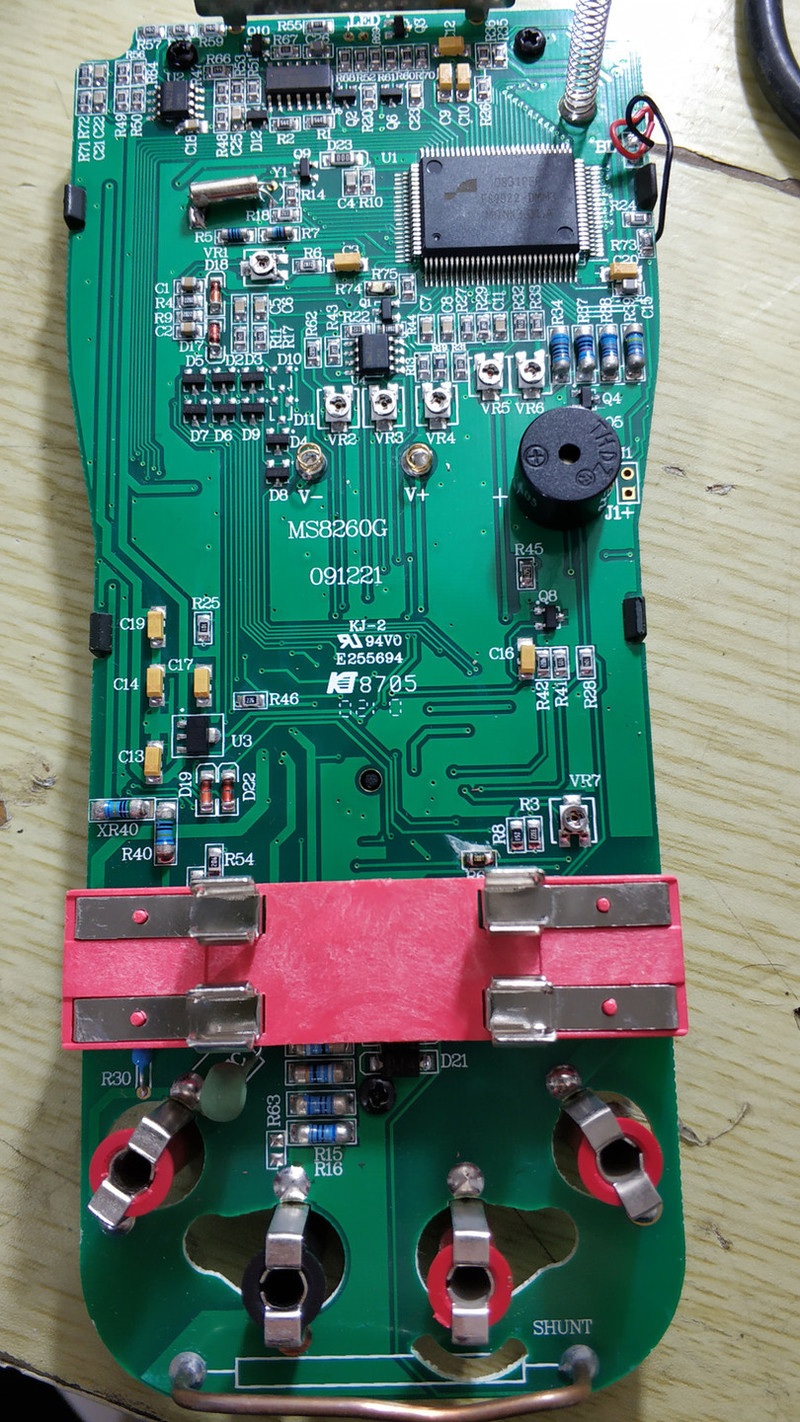

因为图片看不清，我根据位置猜测VR1是温度 VR5 VR6是电容，VR2 VR3 VR4 是电压？

hc061218 · 发表于 2021-3-29 23:41:33

这表应该和优利德UT61B差不多，可以参考61B

wgh1027 · 发表于 2021-3-30 00:06:41

哈哈那么多微调电阻，厉害。

wgh1027 · 发表于 2021-3-30 00:16:20

这个对着芯片手册应该不难搞定吧

qjf11 · 发表于 2021-3-30 09:07:21

跑线路，先找出电位器中间脚与什么器件相连。与主控相连的，根据主控PDF中各脚的定义，判定其作用。

PTMPY · 发表于 2021-3-30 11:38:26

hc061218 发表于 2021-3-29 23:32
对照手册查啊先找容易的，比如基准电压电位器电容和温度的。剩下的就是交流的
因为图片看不清，我根 ...

大师，你倒底会不会修

PTMPY · 发表于 2021-3-30 11:40:17

本帖最后由 PTMPY 于 2021-3-31 11:42 编辑

wgh1027 发表于 2021-3-30 00:06
哈哈那么多微调电阻，厉害。

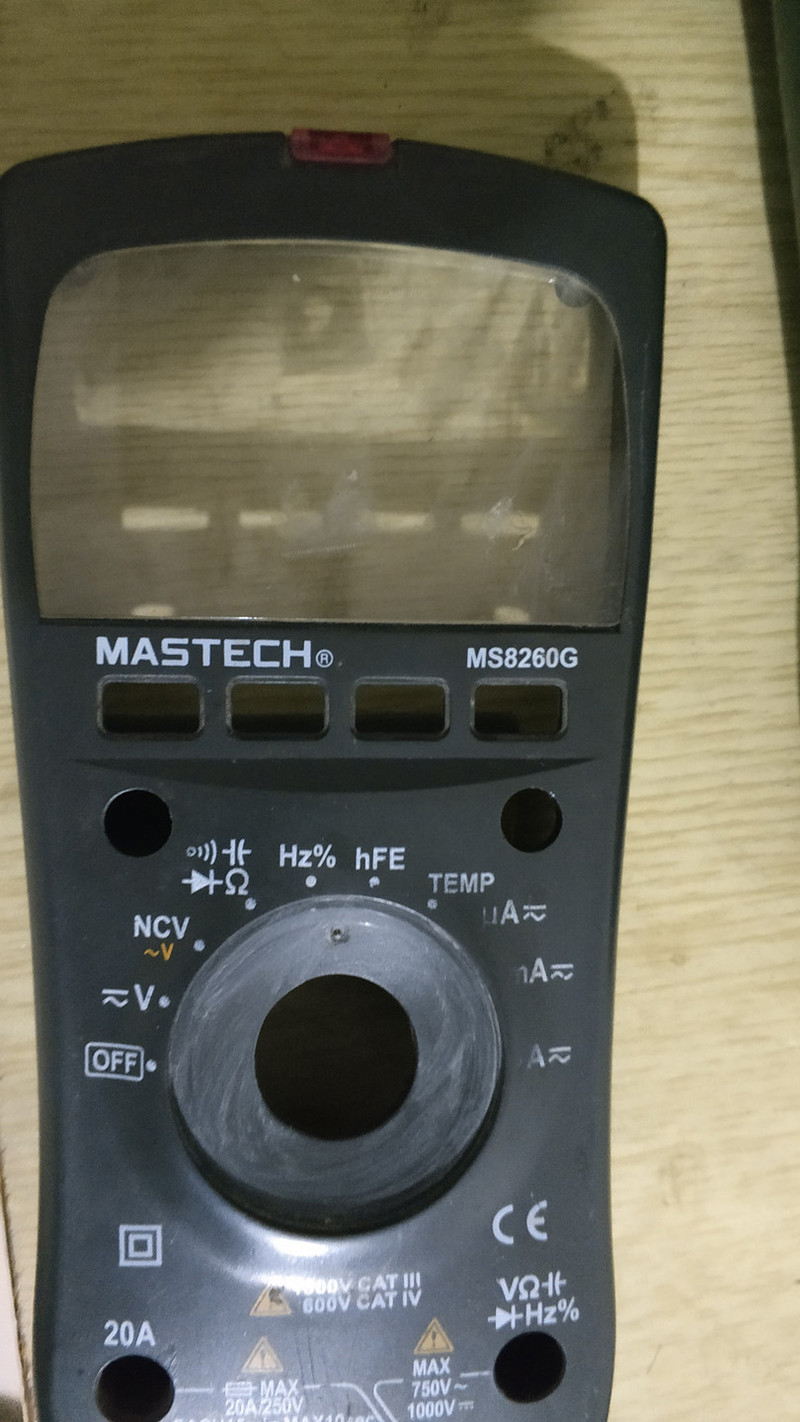

N年前的表了，4000字还带模拟条，带NCV，价格还不便宜
