改装9V积层电池

[复制链接]
发表在  2021-4-1 20:46:43  来自手机  | 显示全部楼层 | 阅读模式
万用表
主题类别: 改装_制作
仪表品牌: 其它品牌
仪表型号: 14500
体积分类: 其它样式
显示字数: 其它
是否拆机: 有拆机
本帖最后由 13912217676 于 2021-4-1 21:07 编辑

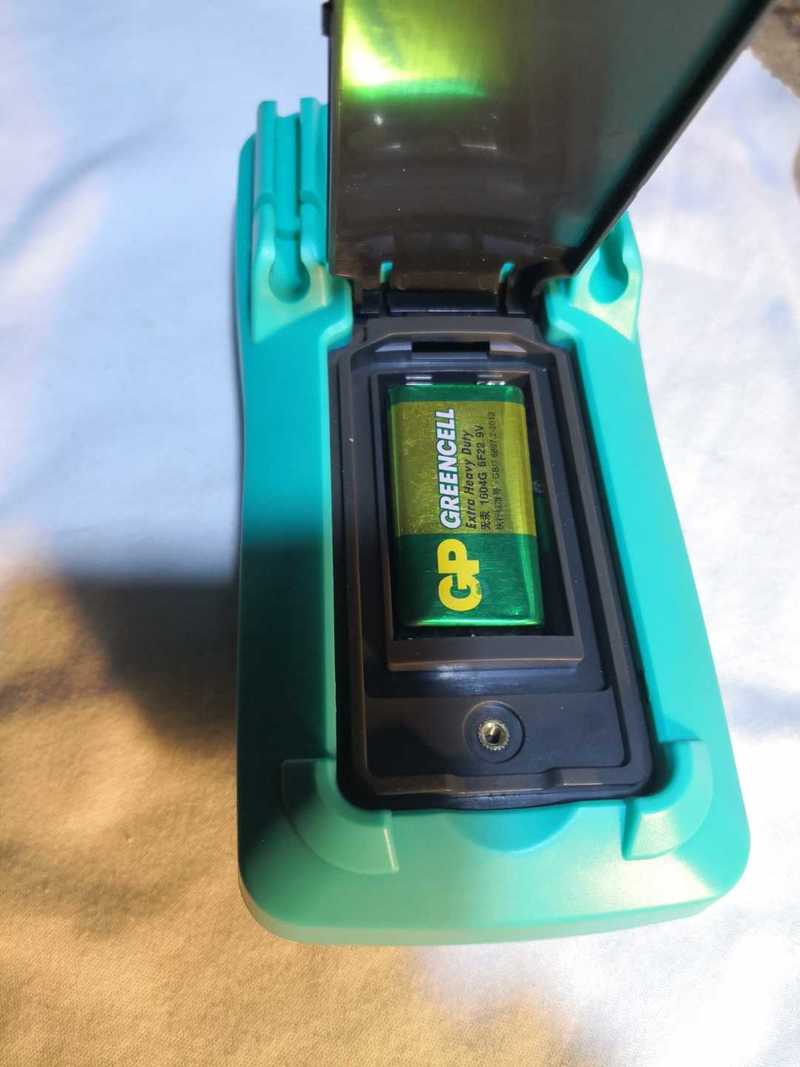

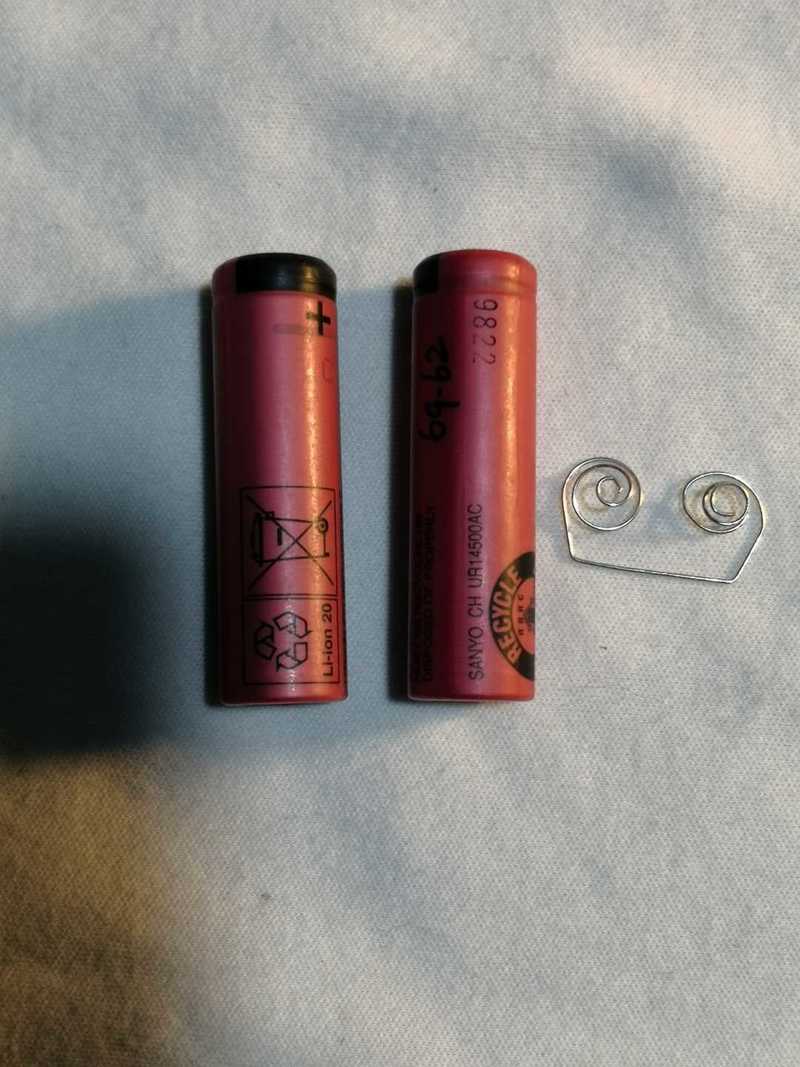

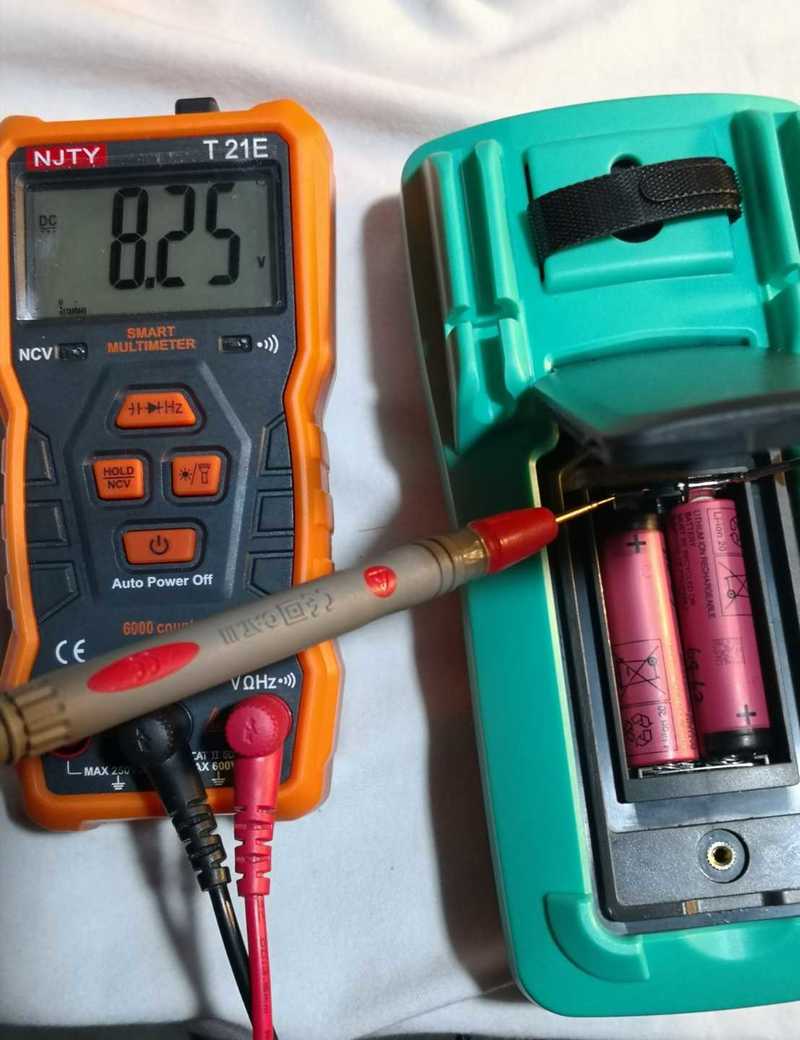

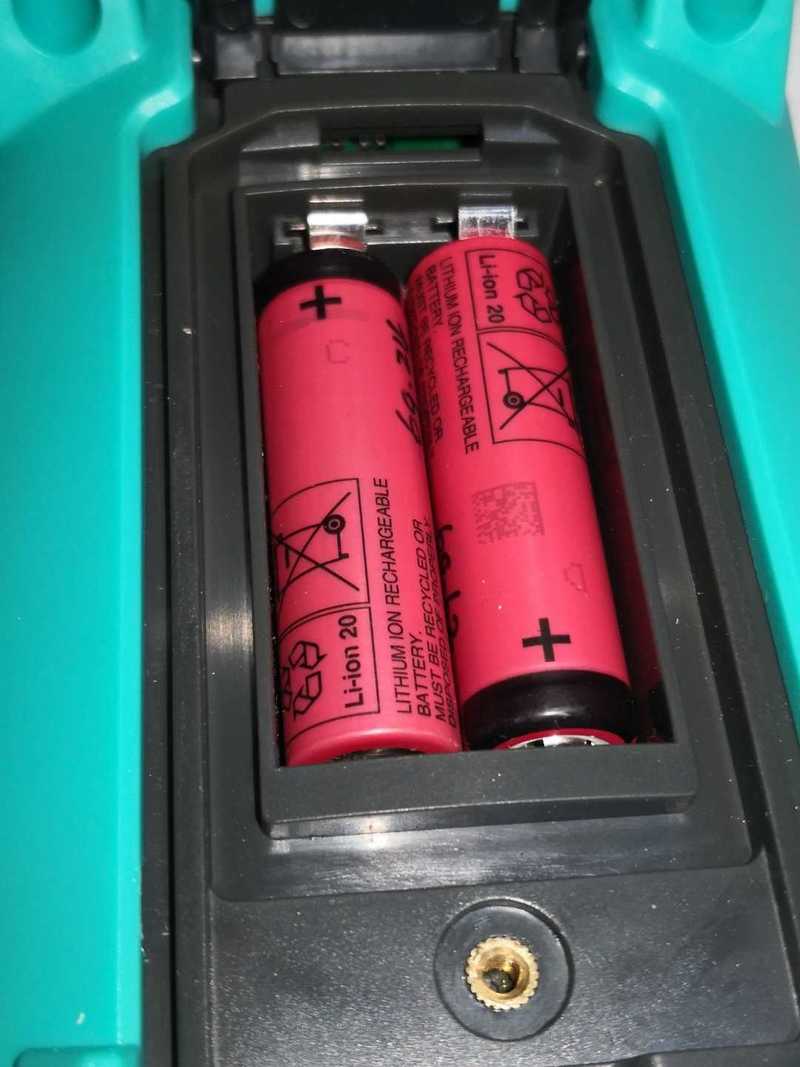

偶然发现了一个改装万用表9V电池的快捷方法。用二节14500 3.7V平头锂电,拆一个遥控器里面的弹簧。直接装入。

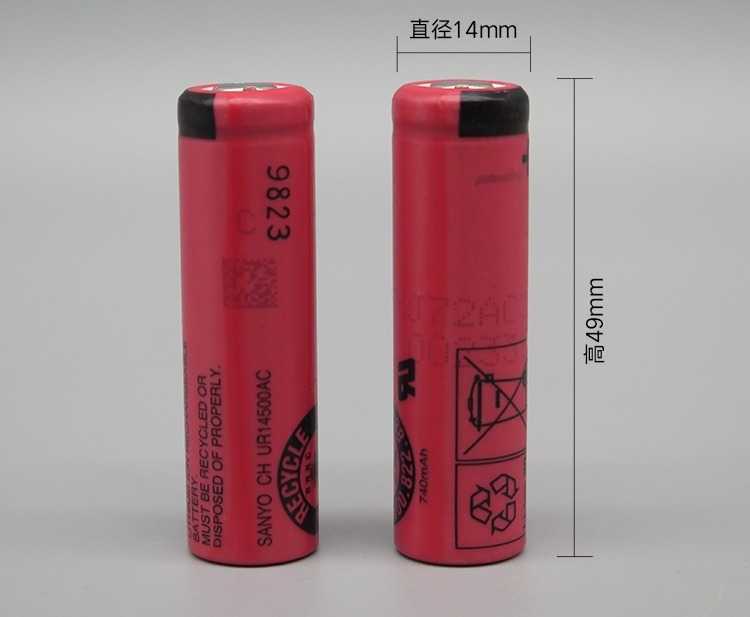

电池选用的是三洋大红袍。SANYO 14500锂电池,日本制造。
德国BRAUN博朗公司从日本三洋采购的产品,博朗公司库存处理出来的。
稍微改动了一下这个万用表的电压检测电路,使其5.85V时报低压。因为3.7V锂电池放电截止电压为2.75V,以免电池过放电。

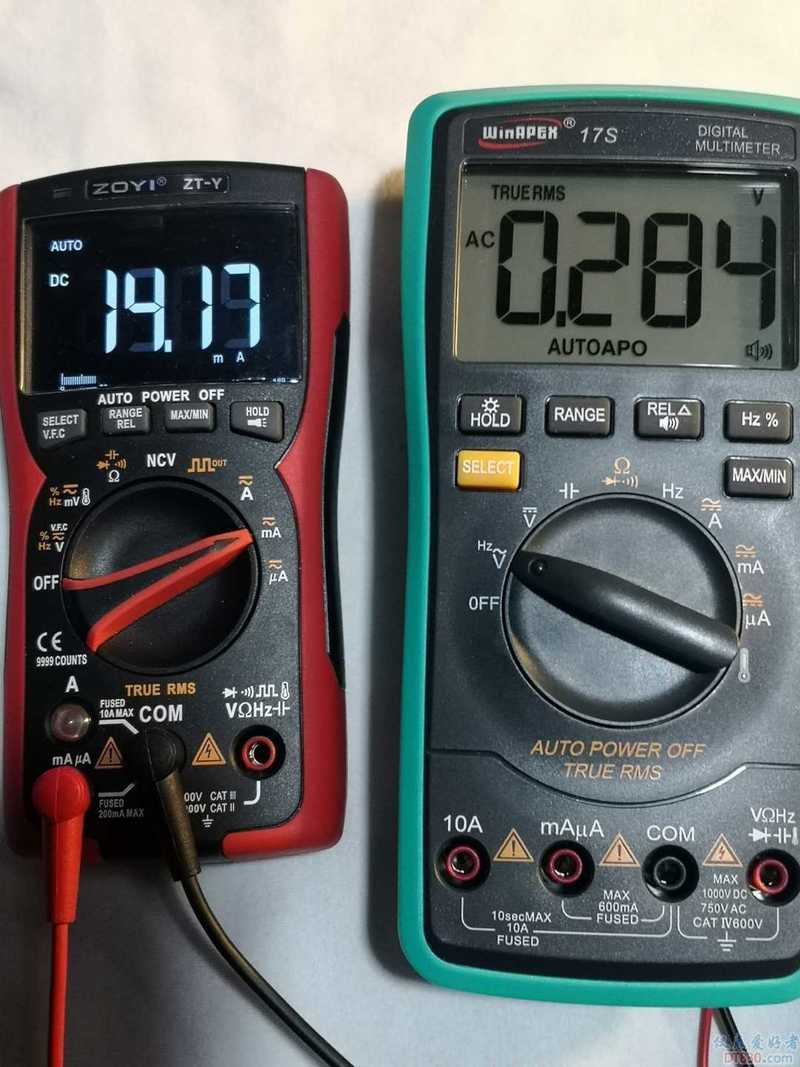

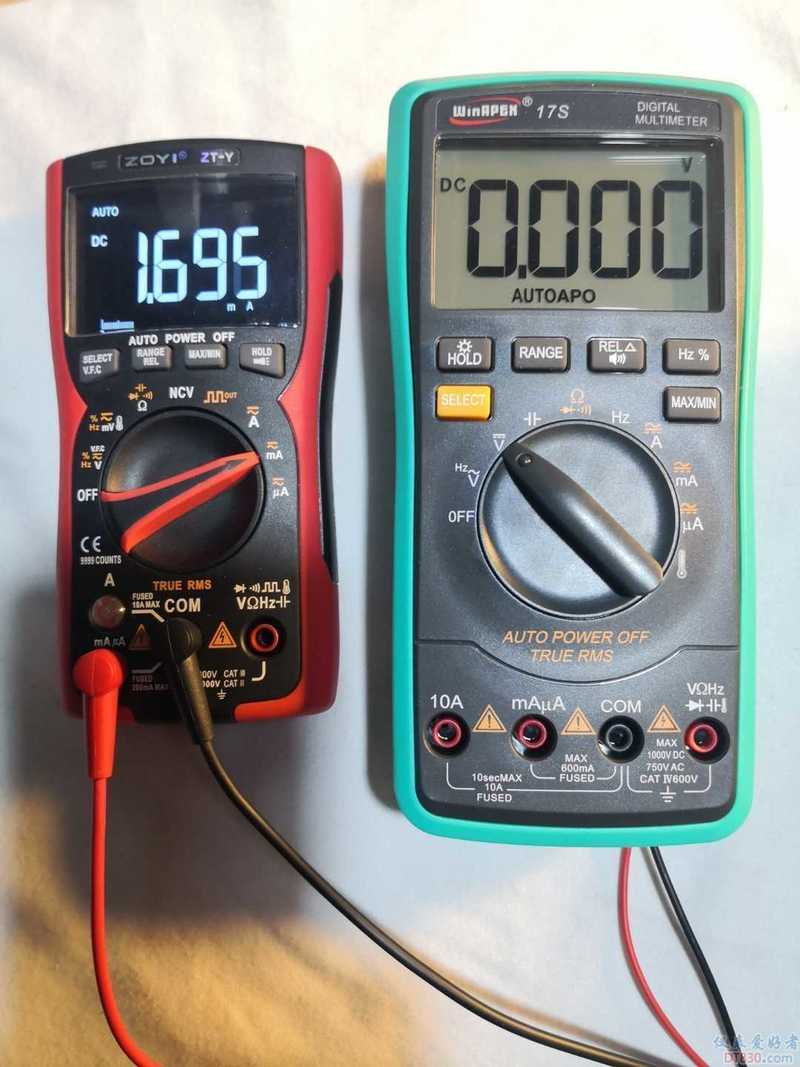

静态和语音播报时的电流


发表于 2021-4-1 22:20:58  来自手机  | 显示全部楼层
发表于 2021-4-1 23:27:22  来自手机  | 显示全部楼层
谢谢分享
发表于 2021-4-1 23:28:54  来自手机  | 显示全部楼层
没看懂电池仓里面这个是什么东西?


发表于 2021-4-2 00:05:34  来自手机  | 显示全部楼层
wgh1027 发表于 2021-4-1 23:28
没看懂电池仓里面这个是什么东西?

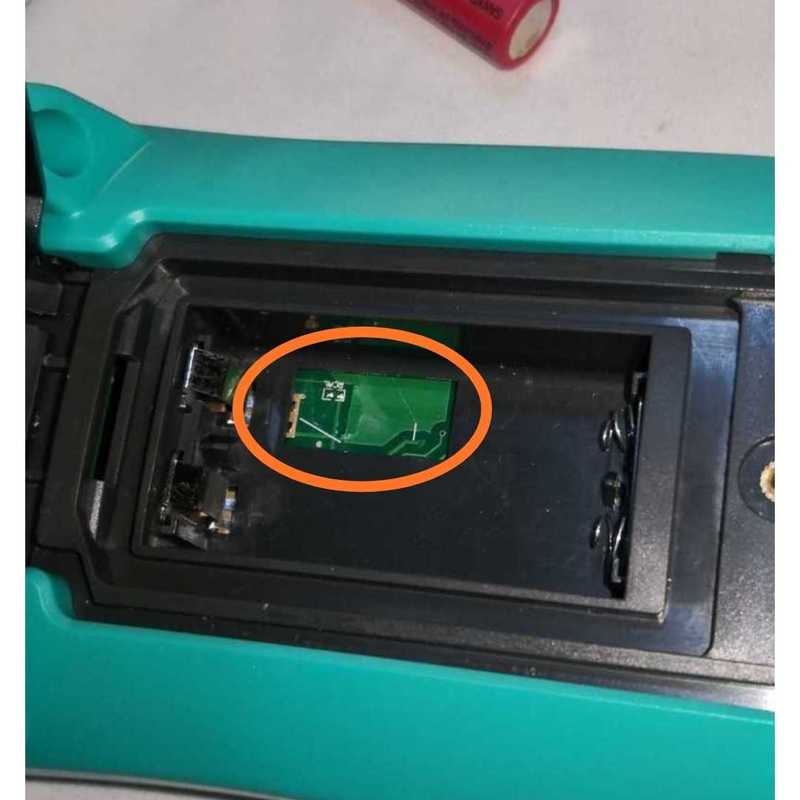

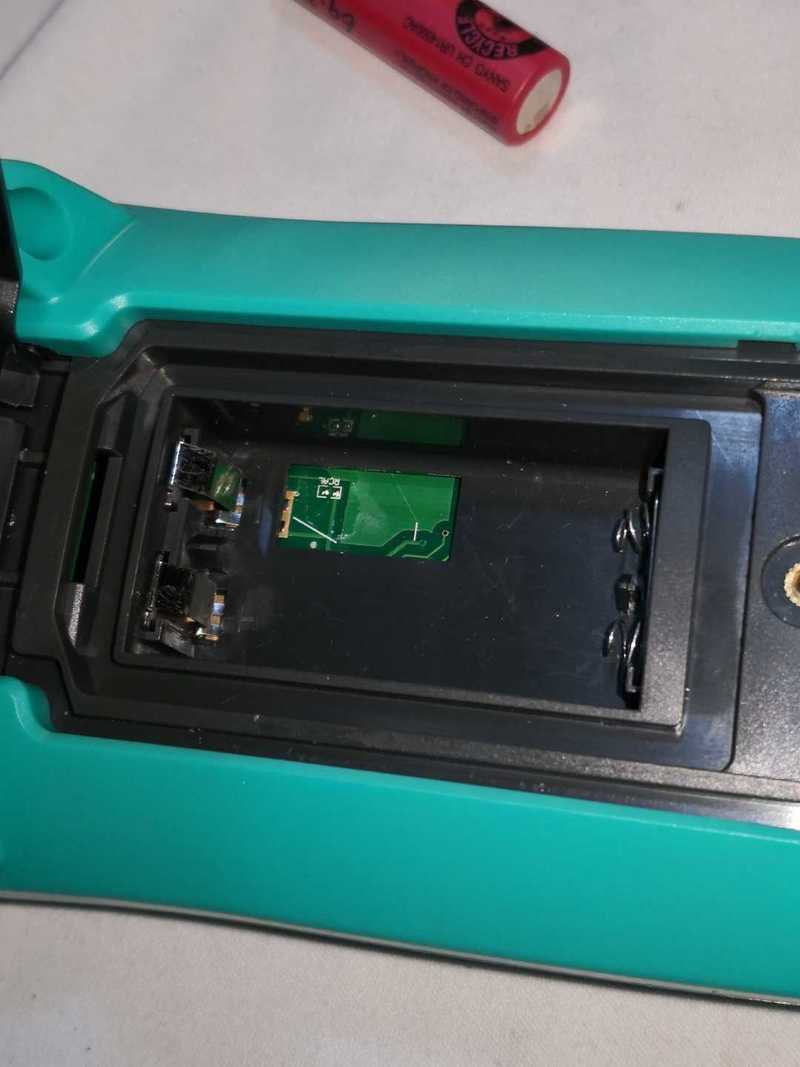

厂家预留的校准窗口。不用开盖,用烙铁短接焊盘就可以免拆卸校准
发表于 2021-4-2 00:08:54  来自手机  | 显示全部楼层
13912217676 发表于 2021-4-2 00:05
厂家预留的校准窗口。不用开盖,用烙铁短接焊盘就可以免拆卸校准

原来如此
发表于 2021-4-2 00:10:49  来自手机  | 显示全部楼层
不过估计你的表用一个锂电就OK了。
发表于 2021-4-2 08:43:04  | 显示全部楼层
电池真不错
发表于 2021-4-2 19:25:22  | 显示全部楼层
用两节1.5v电池肯定也能用
发表于 2021-4-2 20:24:31  来自手机  | 显示全部楼层
qizming 发表于 2021-4-2 19:25
用两节1.5v电池肯定也能用

2节5号电池可能不行。用可调电源测试了一下电池的最低报警电压是3.66V。PCB板上有一只贴片三端稳压器7833。9V电池稳压成3.3V供电。
