数字万用表测绝缘电阻疑问

ECC2011 · 发表于 2022-5-6 17:18:14

使用数字万用表测家庭电路绝缘电阻
1P加N漏保打下，家用电器未摘除
红表笔接地，黑表笔接火线和零线，万用表电阻均显示2M以上
黑表笔接地，红表笔接火线万用表自动挡无法读书，用手动量程显示100多K，红表笔接零线直接显示导通

问题漏保只断火不断零，零地电阻应该一致，为何调换表笔电阻就会相差这么大

ECC2011 · 发表于 2022-5-6 17:19:35

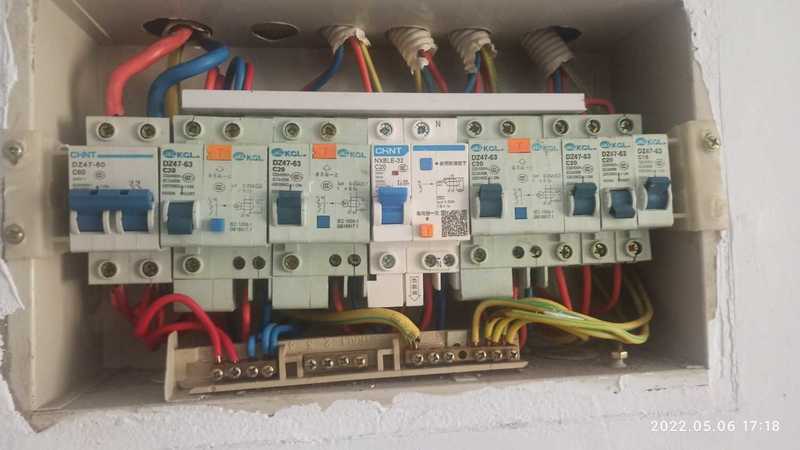

电路如图

hc061218 · 发表于 2022-5-7 06:56:36

两个问题，1：不去掉用电器，对测量有干扰。
2.不断零，也不断总闸，零线是带电的，电阻档不能带电测电阻！

佳维 · 发表于 2022-5-7 10:18:29

这个测试没有意义，测绝缘电阻要把线路和地之间的任何联系都要去掉

散淡021 · 发表于 2022-5-7 11:20:08

楼上二位说的不错

普通万用表估测是个人行为

电工起码用个兆欧表

mvwz24029819 · 发表于 2022-5-7 12:20:40

楼上说的对，要去掉前后干扰

刘大大 · 发表于 2022-5-8 11:36:35

散淡021 发表于 2022-5-7 11:20
楼上二位说的不错

普通万用表估测是个人行为

你这什么设备只把兆欧表头拆了？

散淡021 · 发表于 2022-5-8 19:29:51

本帖最后由散淡021 于 2022-5-8 19:31 编辑

刘大大发表于 2022-5-8 11:36
你这什么设备只把兆欧表头拆了？

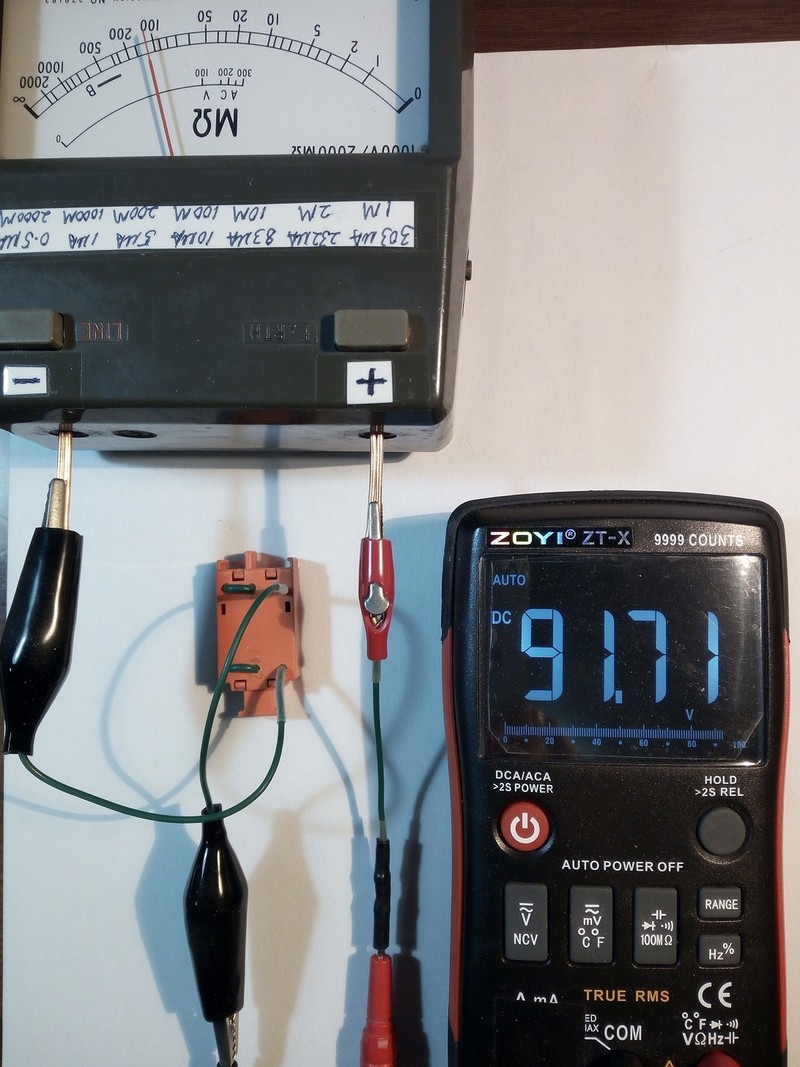

这张是记得是表串100M测兆欧表的估测（手上没有合适的电阻值）电压吧？

是借用图片
单兆欧表我没拍照片。
这兆欧表没改过，

喜欢就好 · 发表于 2022-5-13 00:07:58

还是用老式指针摇表靠普

乐在其中110 · 发表于 2022-12-27 13:01:35

数字表供电电压太低，不适合测量工业电器中的兆欧级别的绝缘电阻。
