是德U1272A校准+维修

joanzeng0325 · 发表于 2023-8-21 12:51:57

本帖最后由 joanzeng0325 于 2023-8-21 13:19 编辑

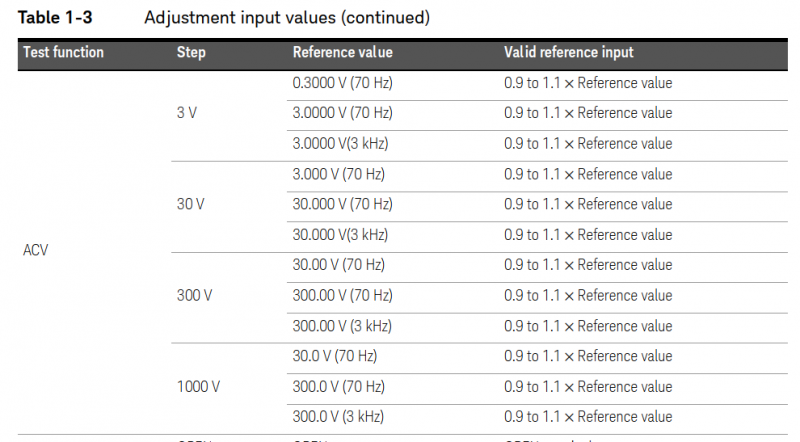

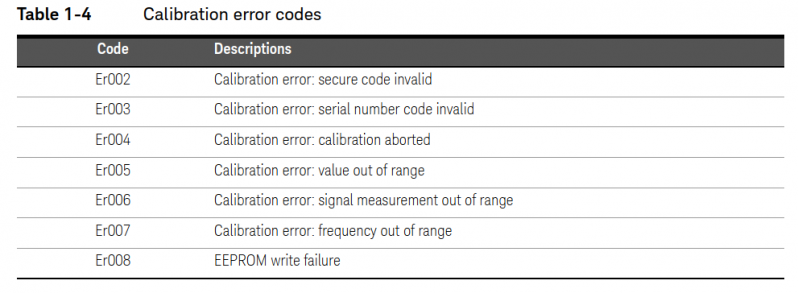

淘了一块二手的是德/安捷伦U1272A万用表，到手后测量交流和直流电压档误差很大，其它档位，如交流和直流毫伏档，电阻，电容和电流档的精度都很好。还有一个问题是直流电压档读数稳定不了，刚开始尾数后2位数值下降较快，后面大约每1~2分钟下降1个字，等了15分钟左右都没完全稳定下来。后来用公司仪校部门的FLUKE 5520A重新校准直流和交流电压档，校准后这2个档位的精度比之前好一些了，但误差还是大。校准交流过程，凡是要求输入3KHz的交流信号的步骤都报错ER005，提示数值超出范围，后来只好输入300Hz信号校准完。

	校准前		校准后
	Fluke 115C	Keysight U1272A	Fluke 115C	Keysight U1272A
5号干电池电压	1.578V	1.6391V	1.578V	1.552V
市电电压	225Vac	247Vac	228.8Vac	225.5Vac

校准前后交、直流电压测量值比较

校准后交、直流电压测试值如下：

直流电压档
Fluke 5520A 输出值	U1272A 测量值
1V	0.9784V
10V	9.795V
20V	19.590V
30V	29.377V
40V	39.361V
50V	49.202V
100V	98.440V
200V	196.94V
300V	295.20V
400V	399.30V
500V	498.8V
600V	597.8V

交流电压档
Fluke 5520A 输出值	U1272A 测量值
1V/60Hz	0.9951V
5V/60Hz	4.970V
10V/60Hz	9.935V
20V/60Hz	19.870V
30V/60Hz	29.813V
40V/60Hz	39.72V
50V/60Hz	49.55V
100V/60Hz	99.81V
200V/60Hz	199.44V
300V/60Hz	299.04V
400V/60Hz	398.2V
500V/60Hz	496.4V

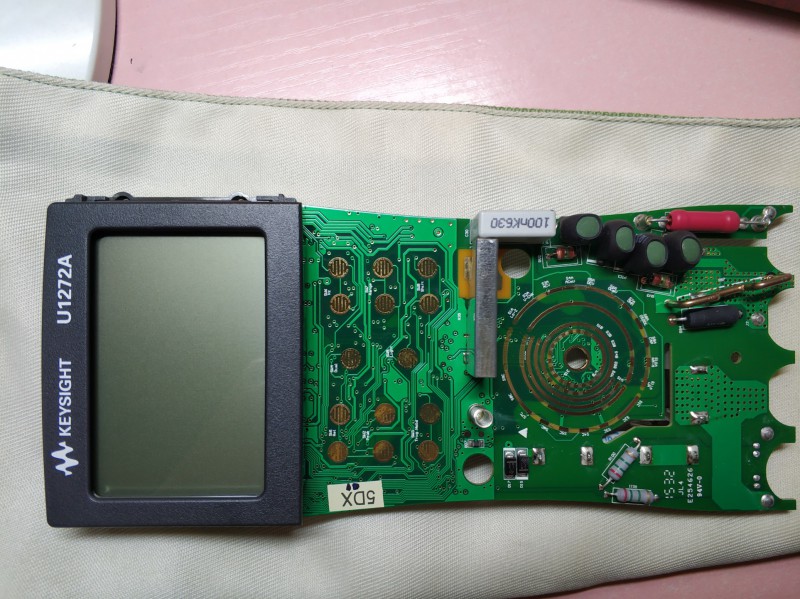

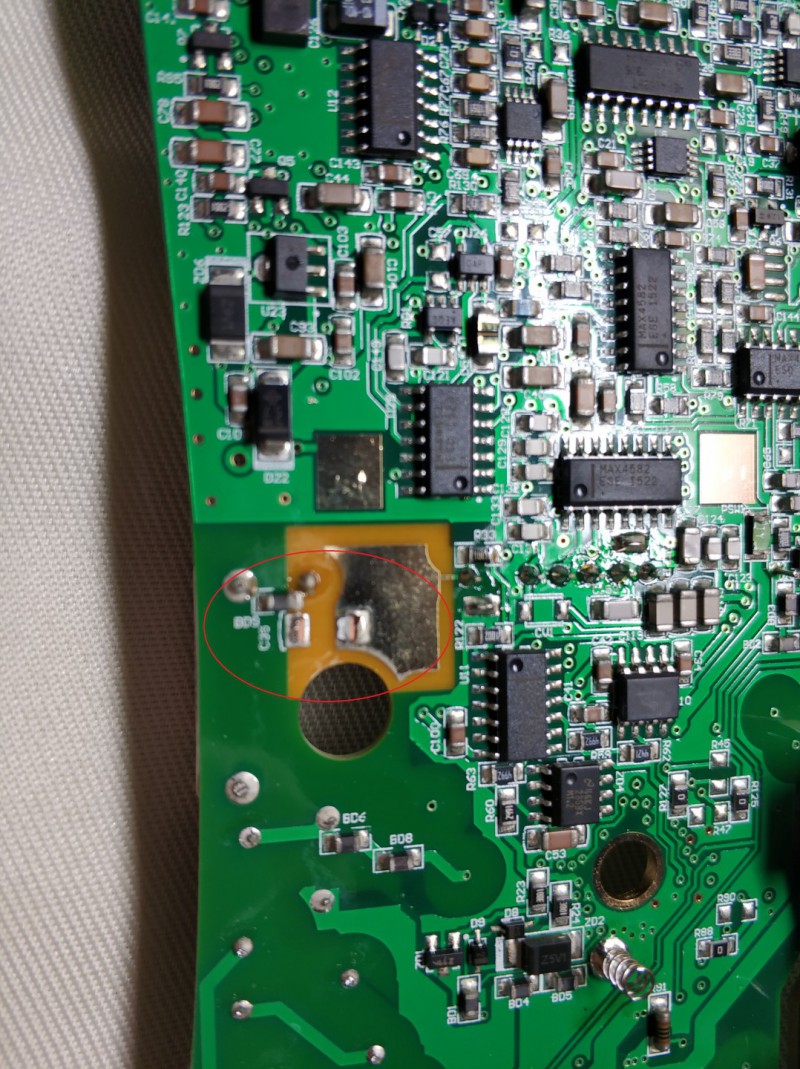

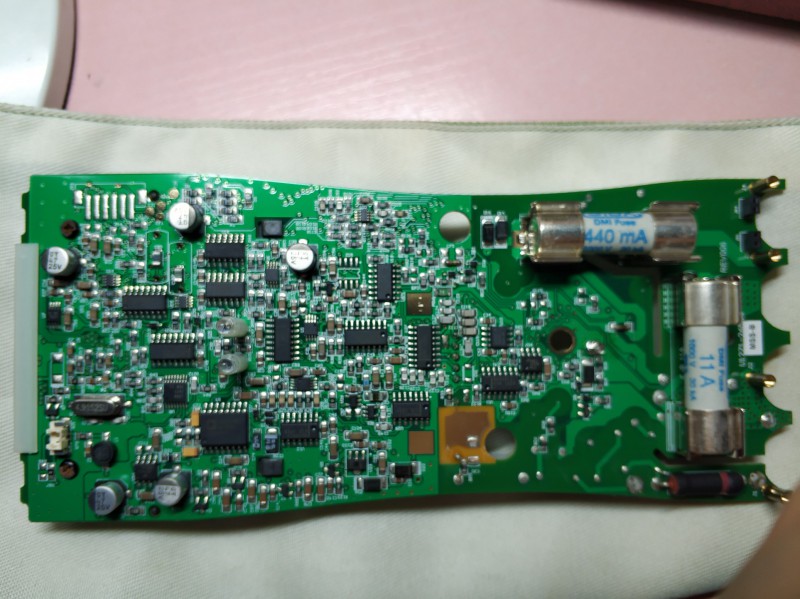

所以推测肯定是硬件问题了。拆机后发现板上少了颗电容，但表内没找到这颗脱落的电容。这颗电容并联在分压排阻10兆欧的两引脚上。有大师知道这颗电容的参数吗？

附上校准手册

勇闯沙滩 · 发表于 2023-8-22 05:40:44

谢谢分享。

wgh1027 · 发表于 2023-8-23 23:20:59

谢谢分享

wgh1027 · 发表于 2023-8-23 23:31:53

下载学习学习
