每个型号的电视机背光构造都不一样，但是大结构是一样的，下面详细是拆解安装过程，主要是要心细动作慢。
(185.61 KB, 下载次数: 0)

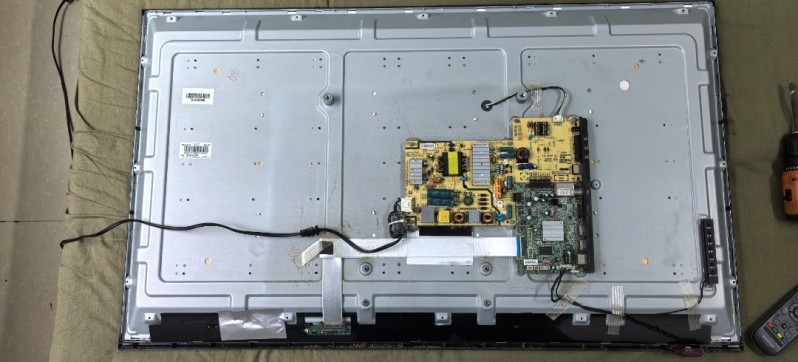

拆电视机后盖，随便整，没有问题的
(300.07 KB, 下载次数: 0)

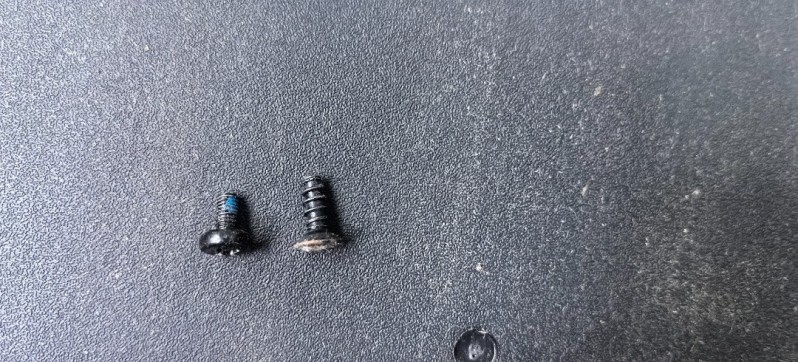

注意拆下来的每颗螺丝，记住不同螺丝的位置
(226.03 KB, 下载次数: 0)
(156.36 KB, 下载次数: 0)

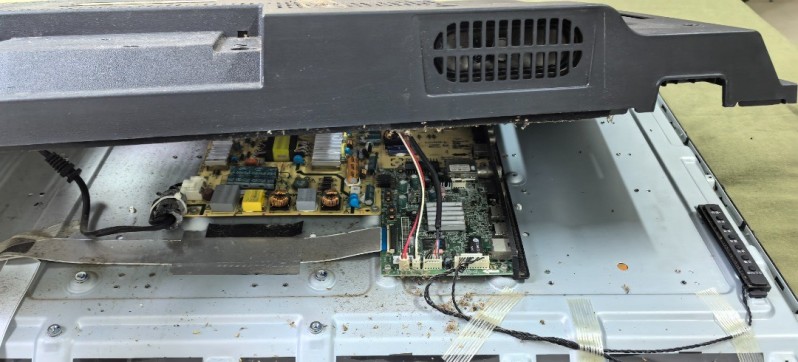

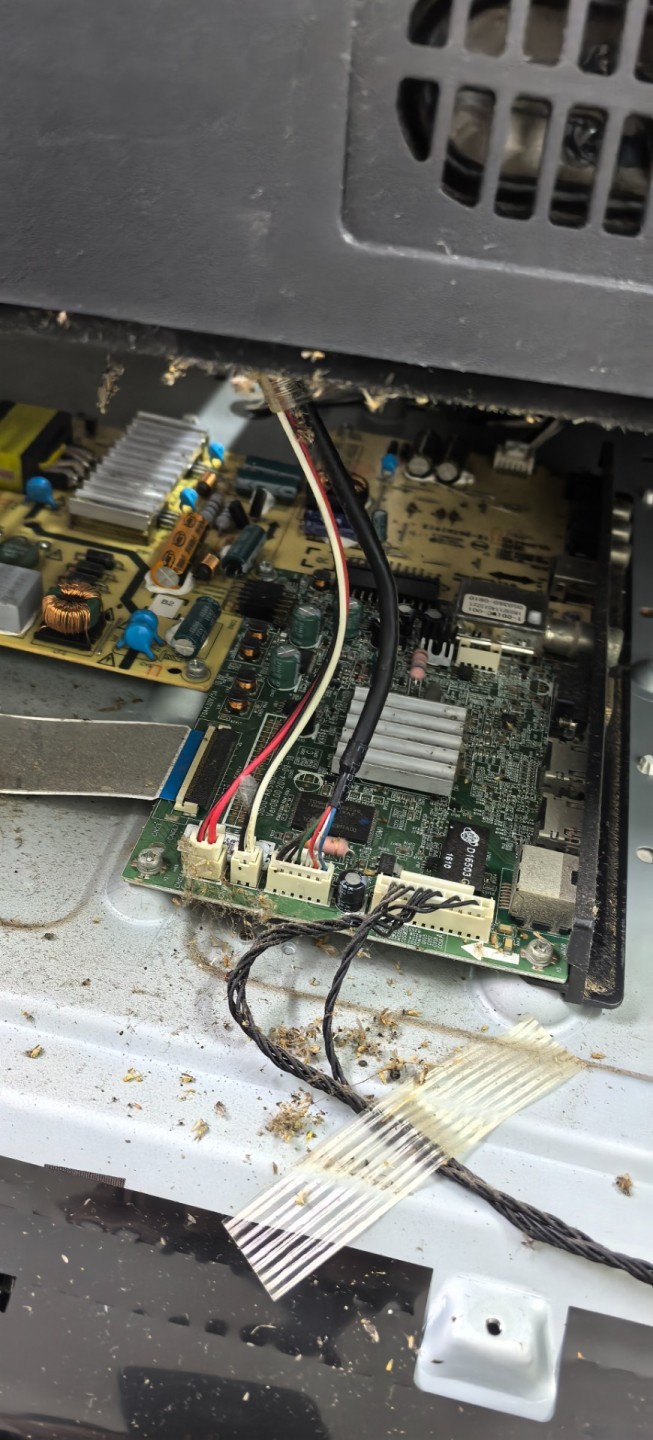

动作要慢，后盖给机板一般都要好几根连接线
(141.55 KB, 下载次数: 0)

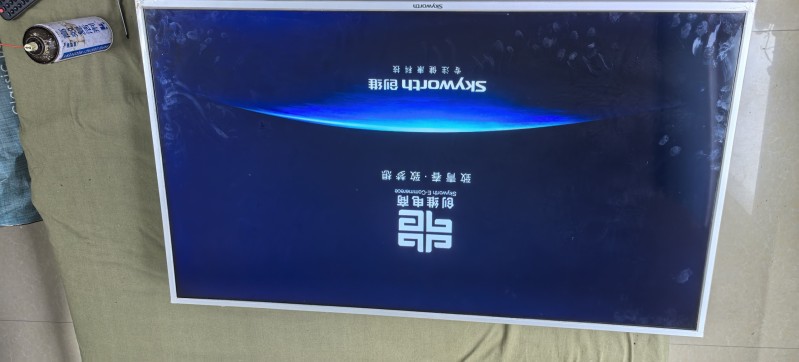

把液晶屏朝下放，注意下面不能有异物
(160.35 KB, 下载次数: 0)
慢慢的把屏电路板防静电保护膜撕掉，可以用电吹风吹一下，要慢不要撕坏了，一会儿还要用的
(136.58 KB, 下载次数: 0)
去掉屏电路板连接线，注意卡扣的方式
(310.13 KB, 下载次数: 0)

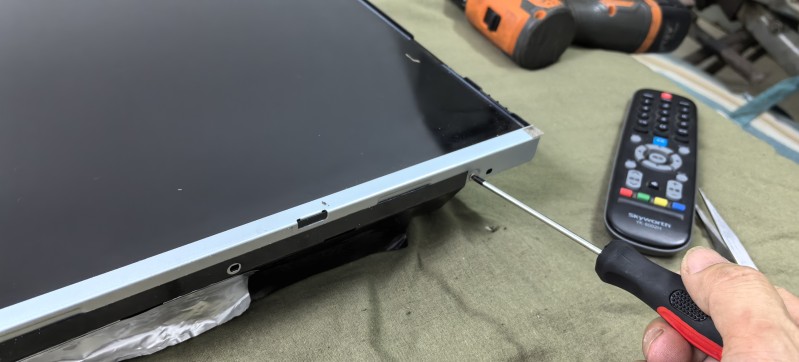

拆边框螺丝，要记住不同螺丝的不同位置
(309.77 KB, 下载次数: 0)
拆掉电视机边框
(401.79 KB, 下载次数: 0)
拆掉屏电路板保护条
(411.28 KB, 下载次数: 0)
(144.48 KB, 下载次数: 0)

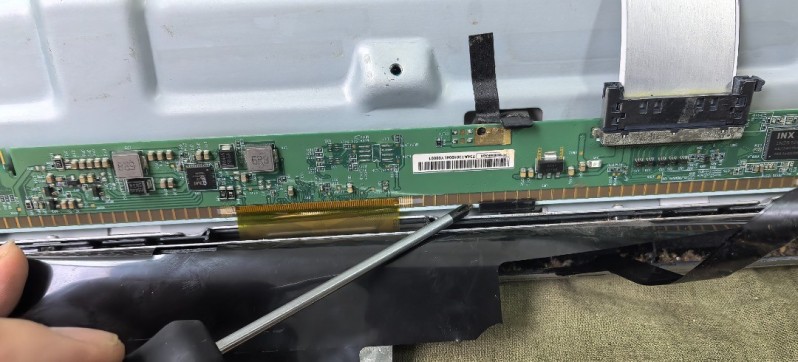

把电路板悬空，动作要慢，不要把导电条撕掉了。
(161.22 KB, 下载次数: 0)
把液晶屏从电视上拆下来，这一步特别小心，用指甲在屏的上方找一个缝隙插进去，两手同时插进去轻轻往上抬，把液晶屏提离电视机
(115.36 KB, 下载次数: 0)
把液晶屏轻轻的平放到比较平的地方
(342.47 KB, 下载次数: 0)

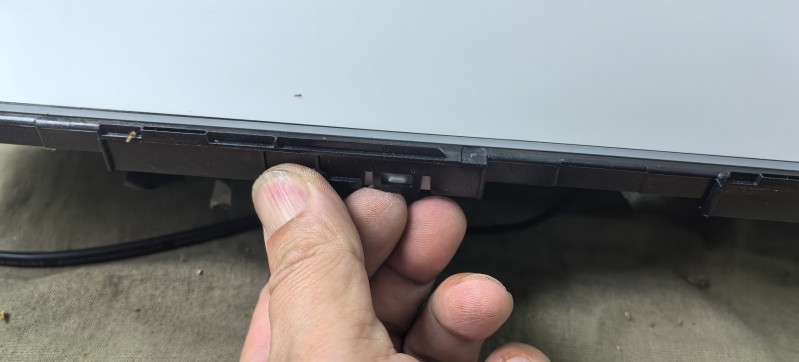

取液晶屏支架，轻轻的把支架扣取开
(208.99 KB, 下载次数: 0)
把液晶屏支架拿开
(399.38 KB, 下载次数: 0)
将导光层整体平移拿开，注意这个是几张不同作用的膜组成的，不要弄开或者弄反了
(232.4 KB, 下载次数: 0)
拆掉灯条固定螺丝，拿开反光罩
(382.07 KB, 下载次数: 0)
(455.21 KB, 下载次数: 0)

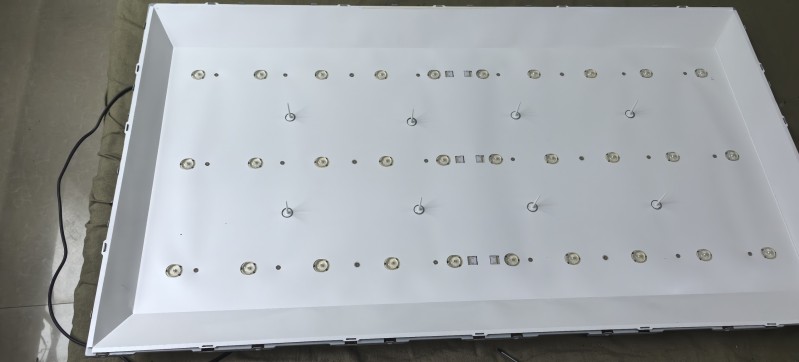

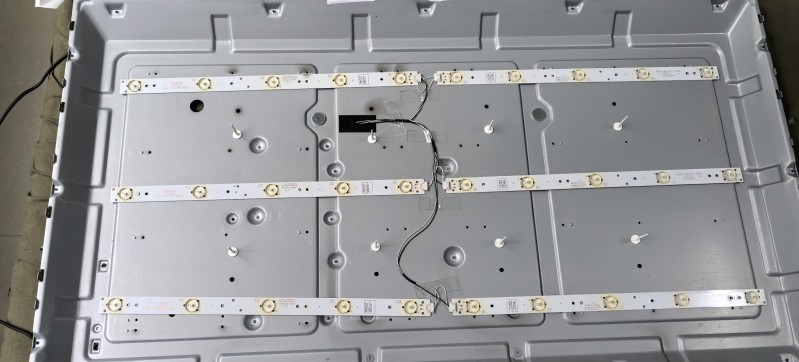

这就是我们要换的LED背光条
(390.91 KB, 下载次数: 0)
(398.67 KB, 下载次数: 0)

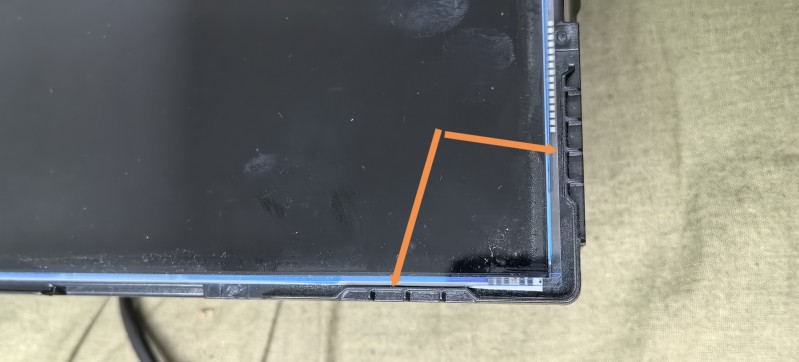

安装时注意箭头所指的位置是固定液晶屏的定位卡，轻轻把屏放在卡耳里，四个角都要详细检查，确认装到位了才能装边框
(162.17 KB, 下载次数: 0)

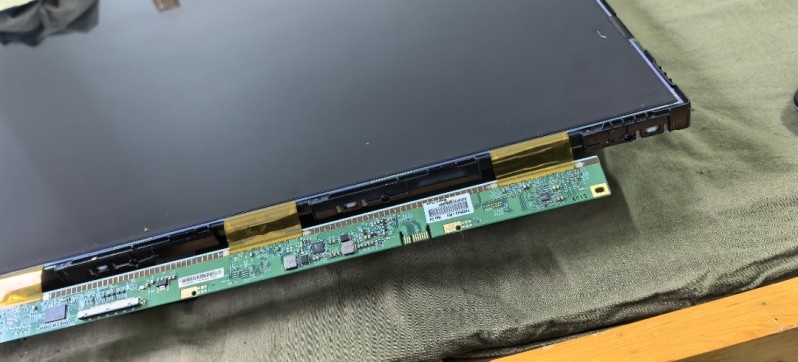

注意装屏电路板时要安放在卡槽里，不要生拉硬拽，如果不能到位就再重复调整一下液晶屏位置
(400.08 KB, 下载次数: 0)
大功告成。
心里细 动作要慢。就会成功
|
|
