众仪ZT-S1万用表收到了，简单测试一下

非常感谢众仪的免费赠表活动，让我有机会把玩一下这个非常小巧的自动款万用表。

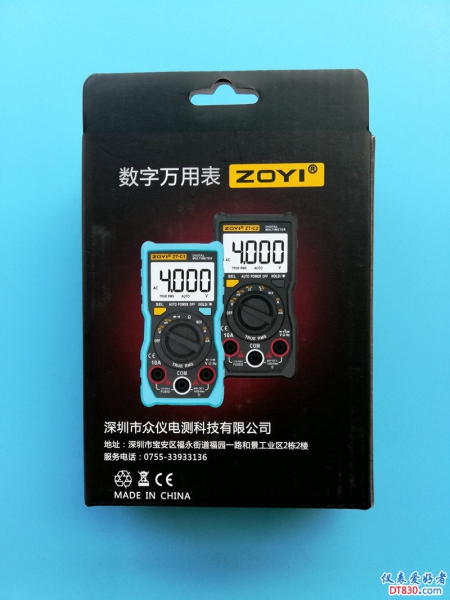

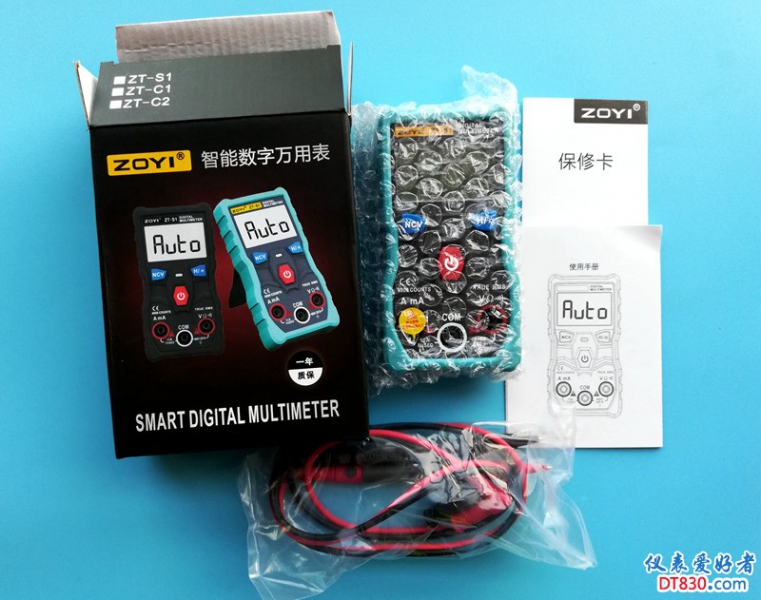

开箱图

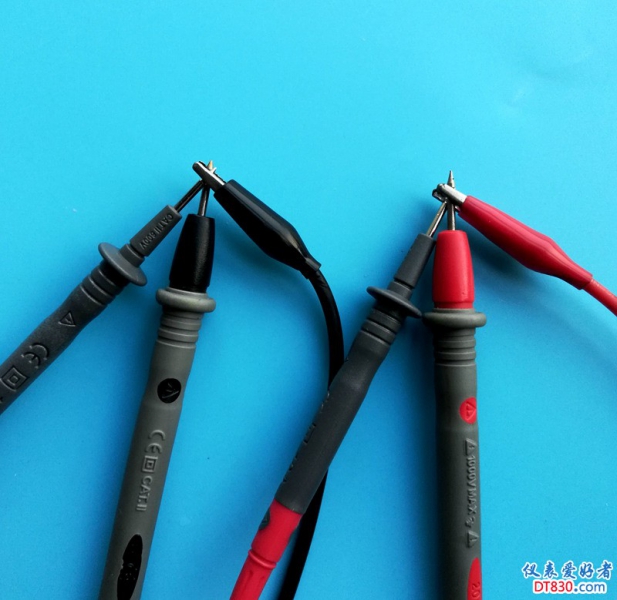

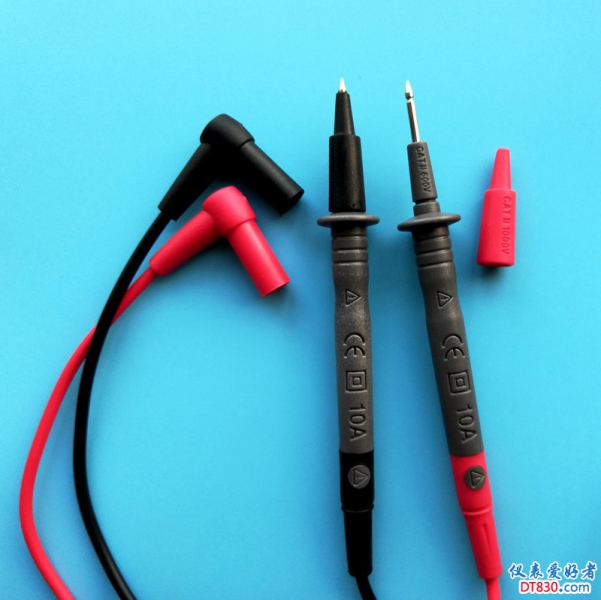

表笔带保护套，
在一些电路板上搞测量时很有用，你懂的

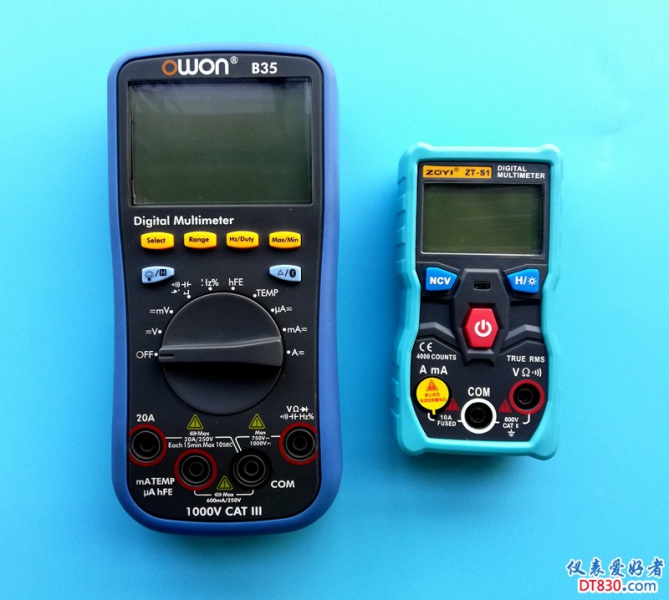

没有比较就没有伤害，十分的小巧。

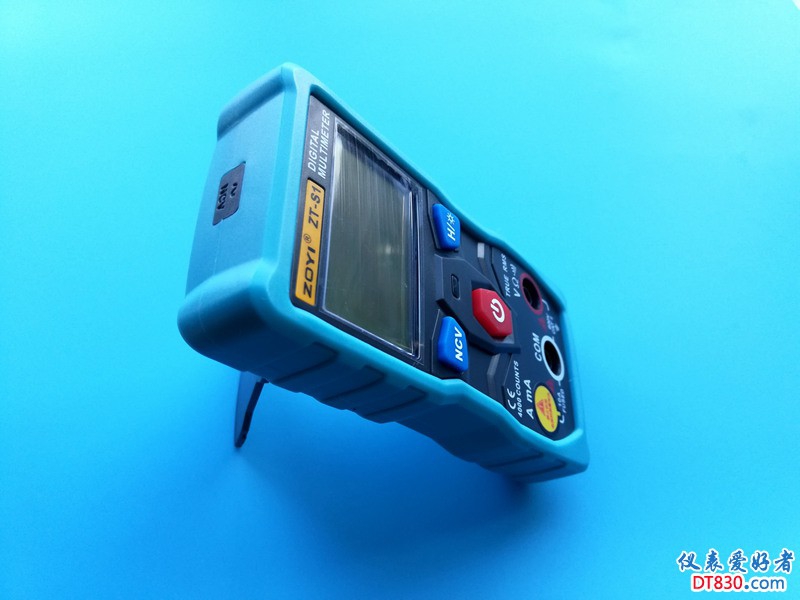

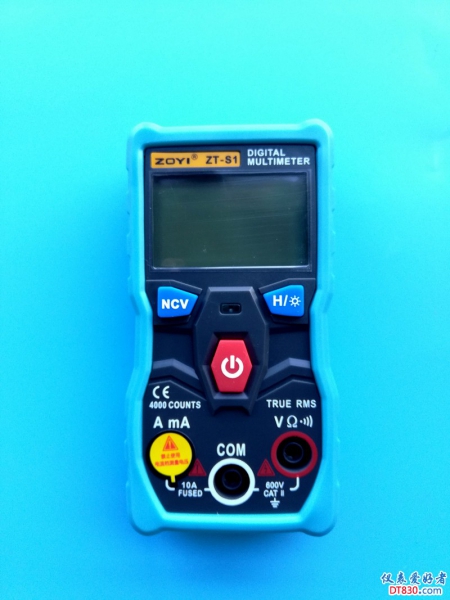

全方位摆个造型

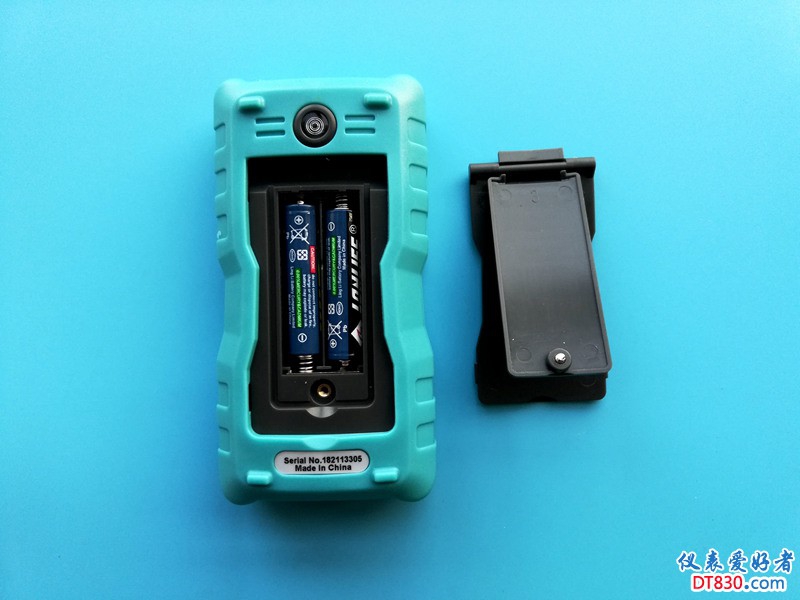

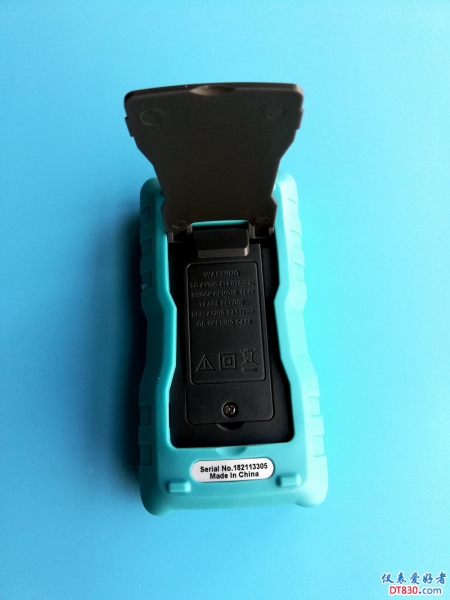

电池用的AAA电池，大大的好评哦

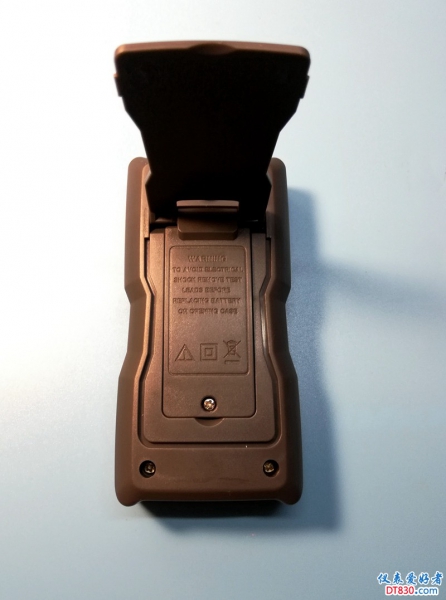

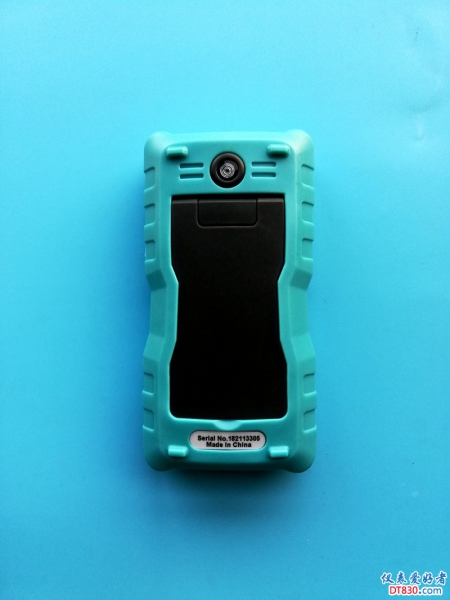

支撑和电池盖一起的。

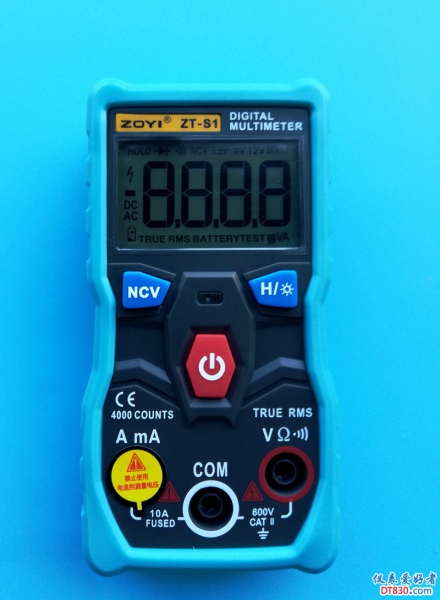

开机自检全笔画抓拍
很不容易的，手慢一点就拍不到。

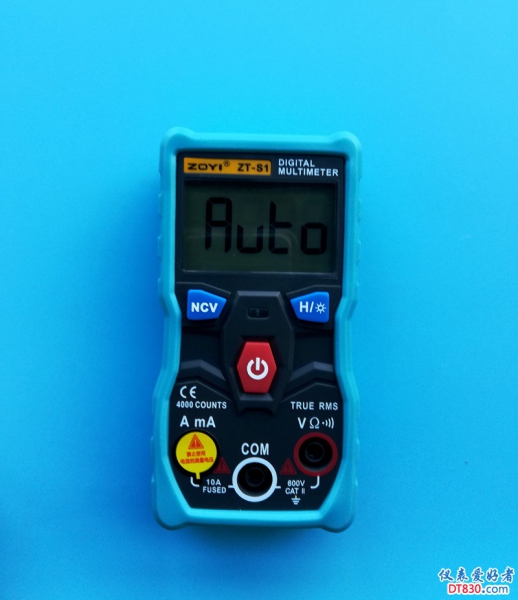

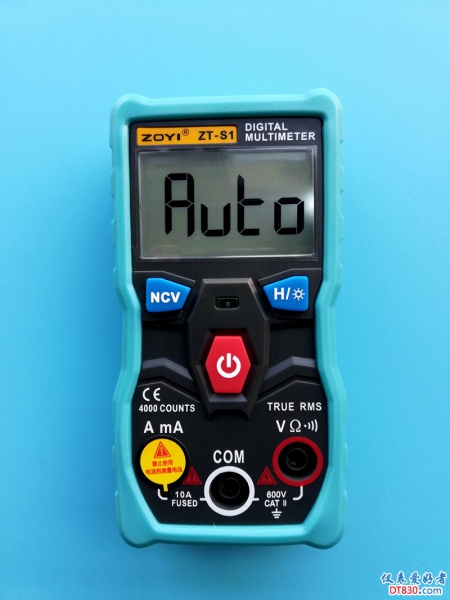

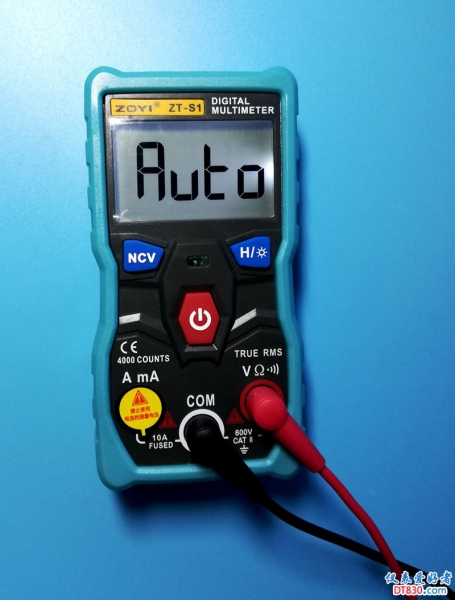

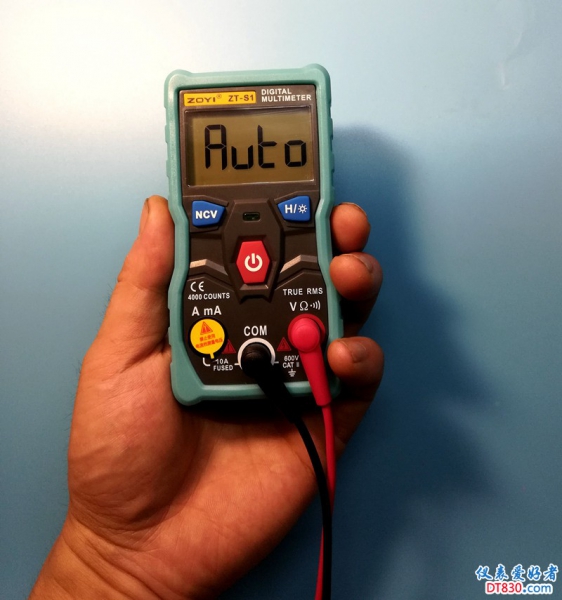

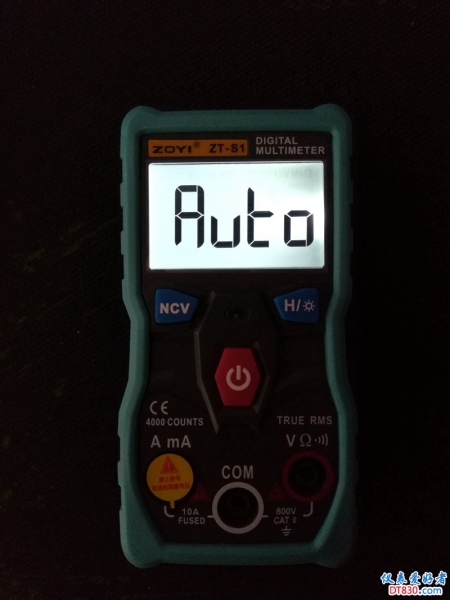

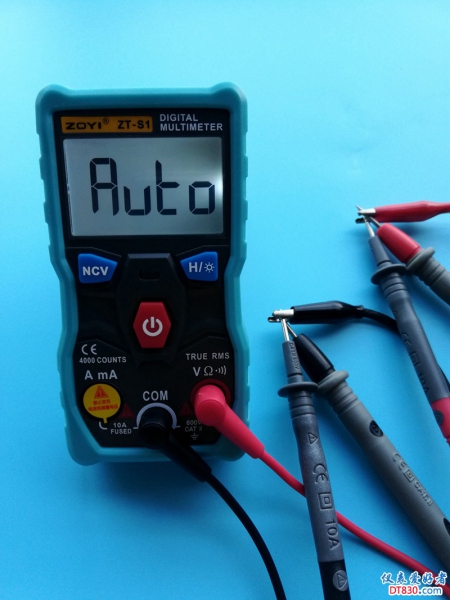

然后就是AUTO


打开背光


为了能看出效果，找个暗处

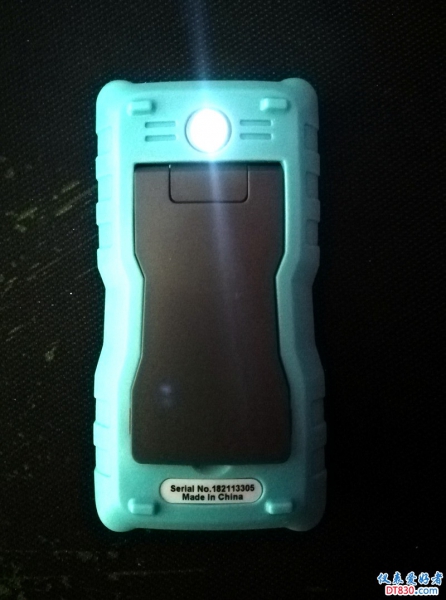

背面的照明灯，虽然亮度有限，但某些时候。。。

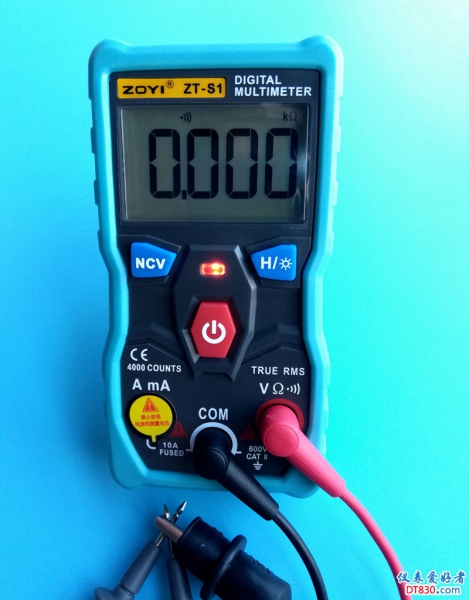

短接两表笔，蜂鸣器响起
同时电阻显示0



首先测量一下直流电压吧

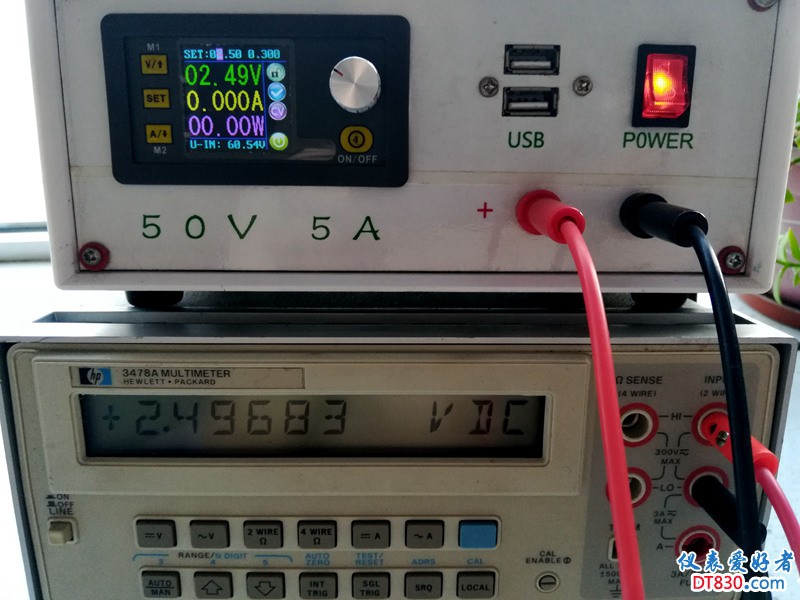

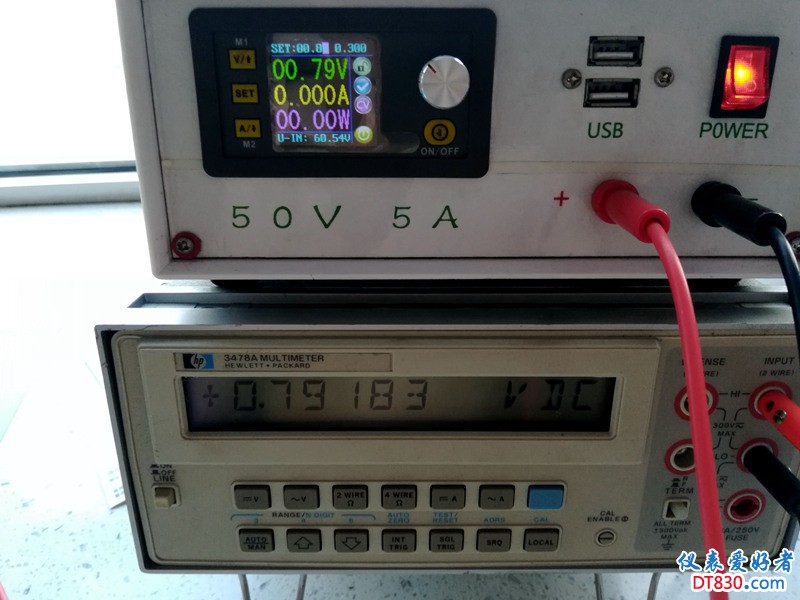

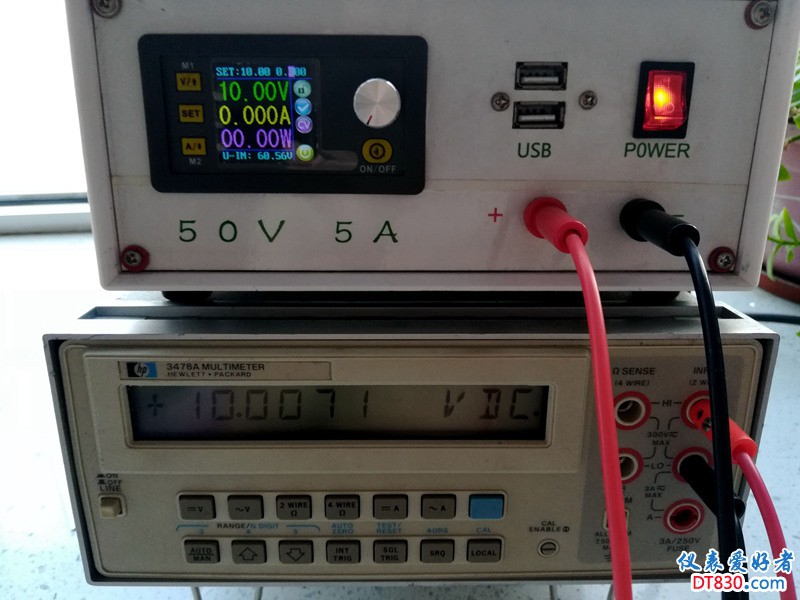

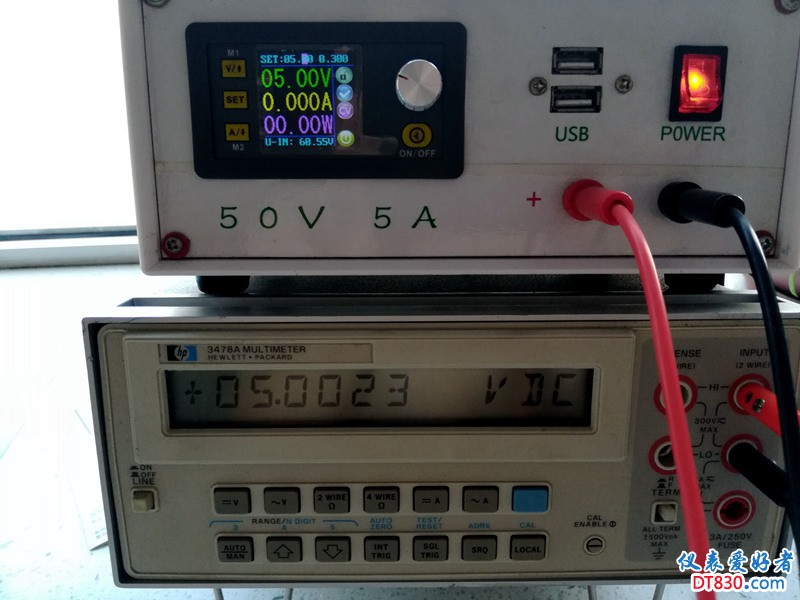

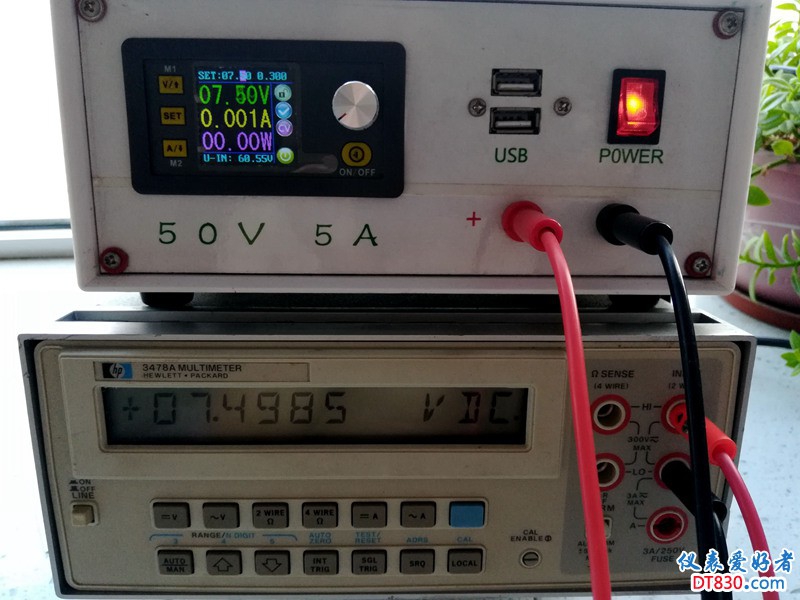

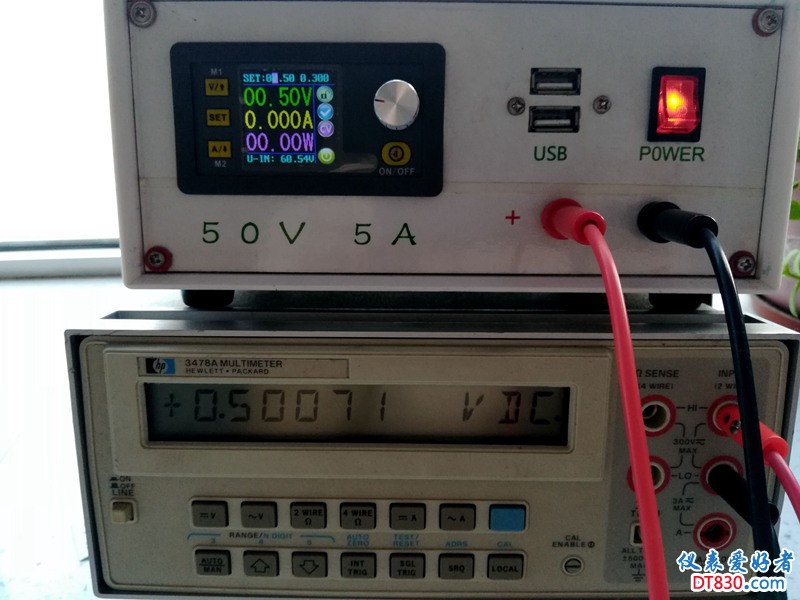

可调电源做电压源，
惠普HP3478A五位半的显示作为电压基准。








刚开始未看说明，0.5V测量不出来。

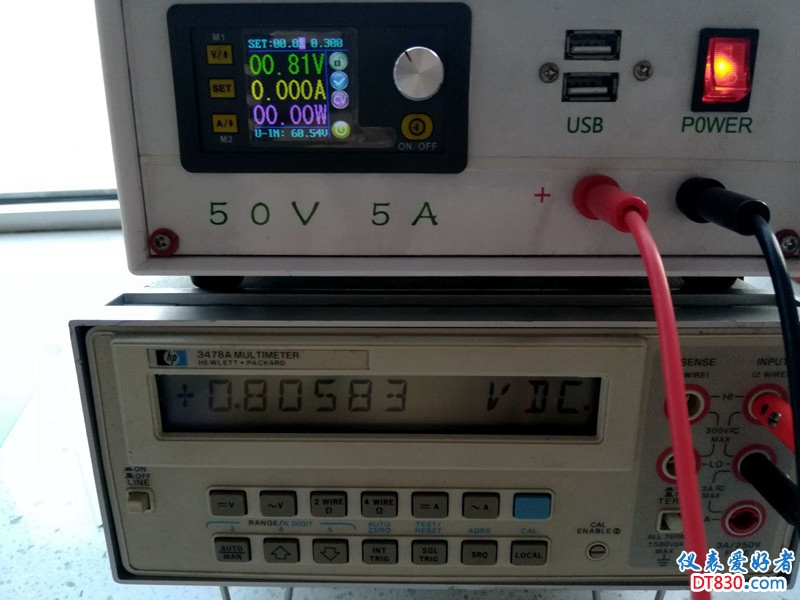

0.79V也是不能识别

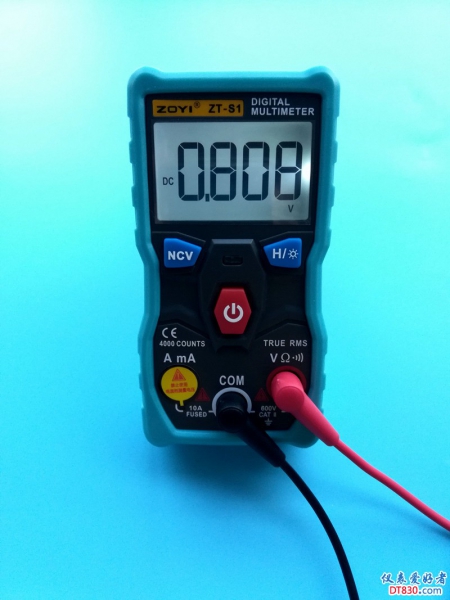

调至这个电压后就可以了

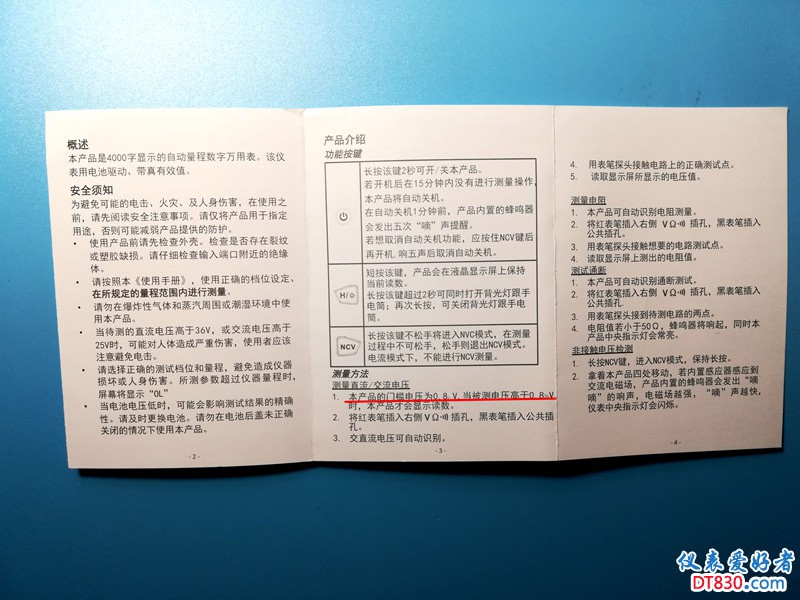

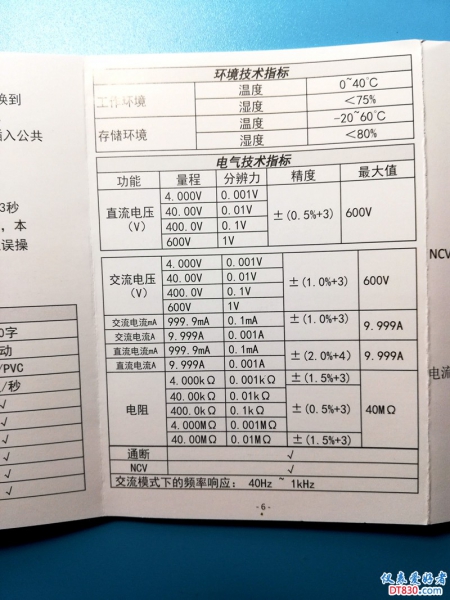

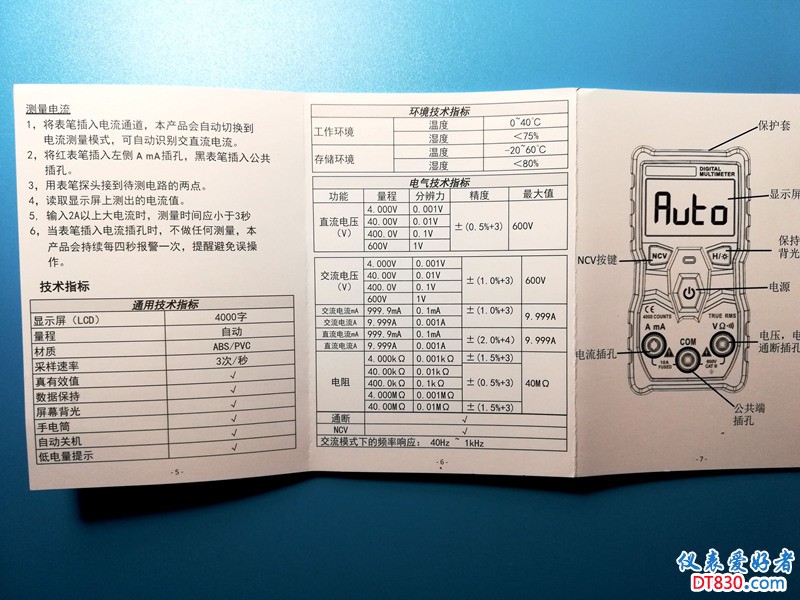

回头看看说明书，仪表性能参数指标确实有写的，
这也证明了出厂参数确实严格。

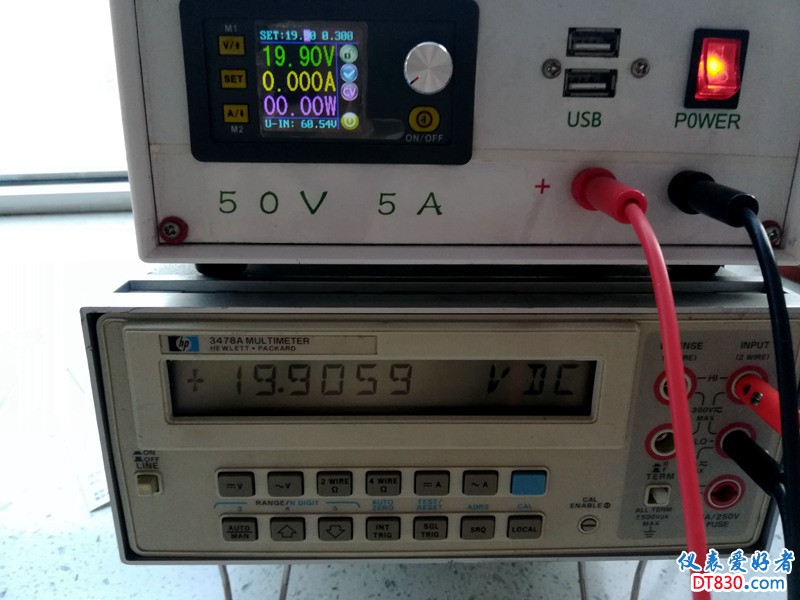

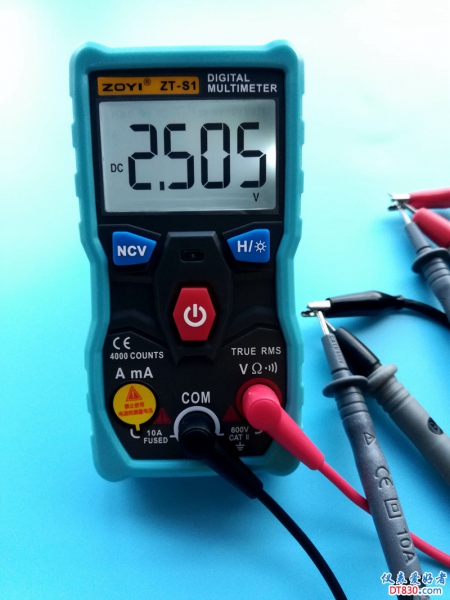

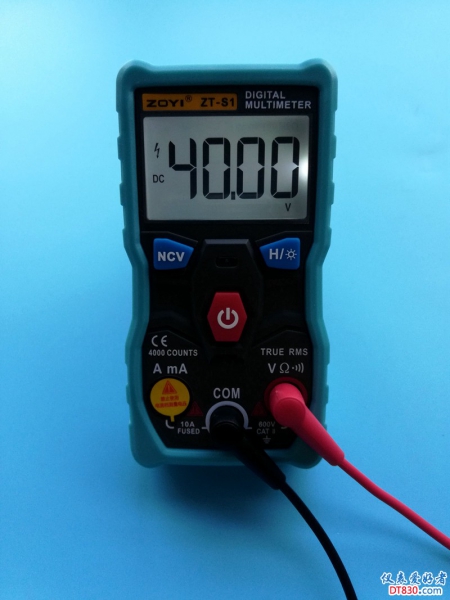

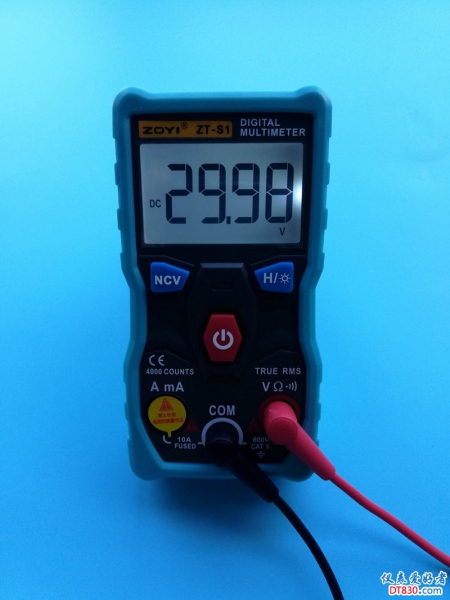

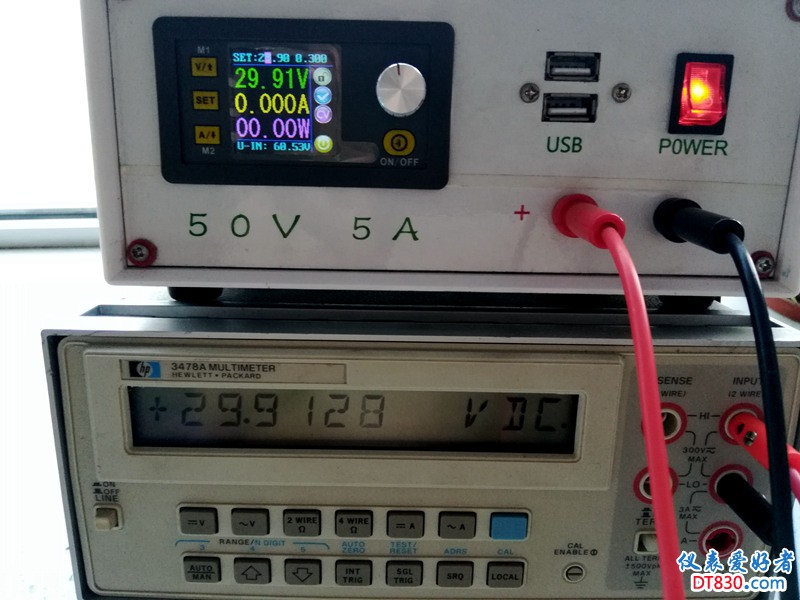

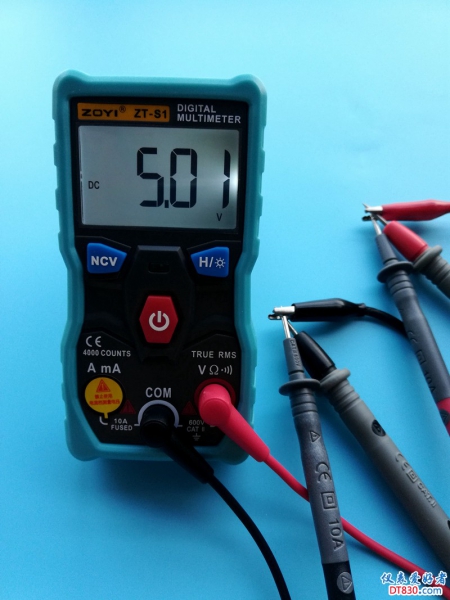

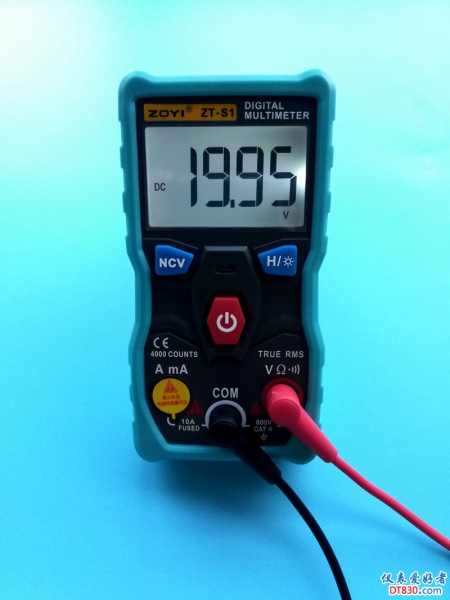

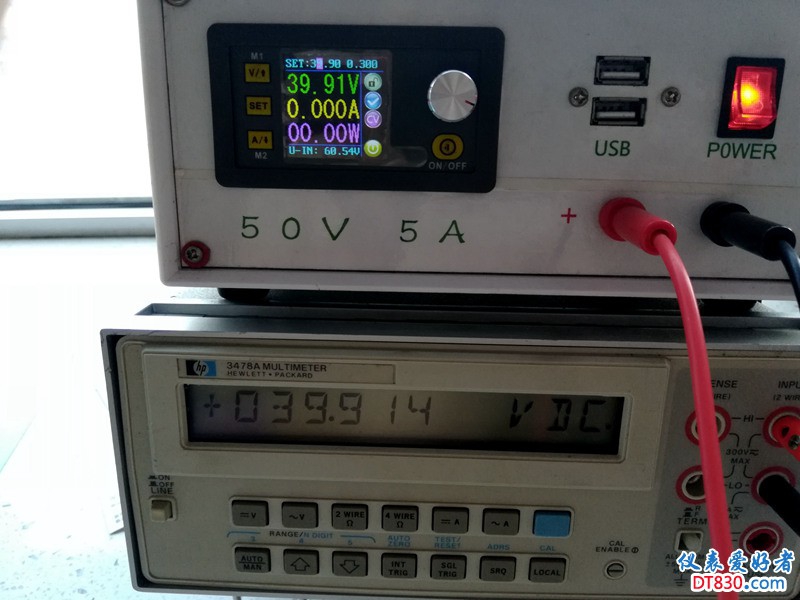

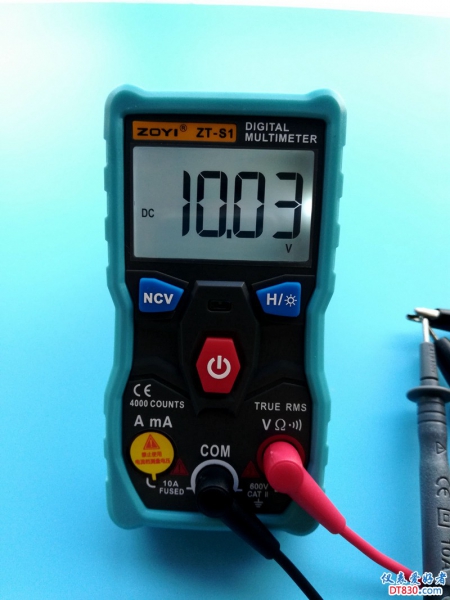

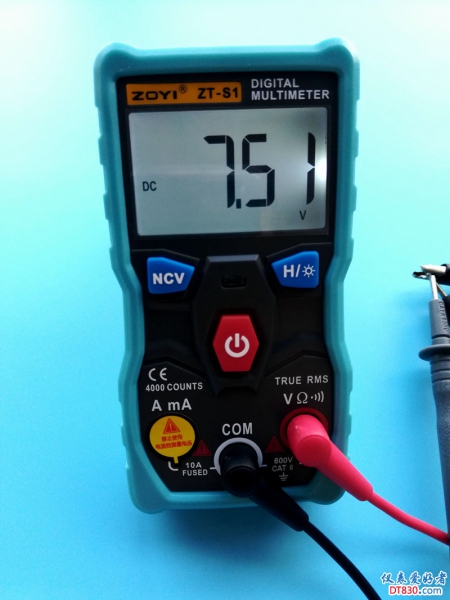

继续直流电压测量






直流电压就到这里吧，
从测试结果看，完全符合出厂指标的

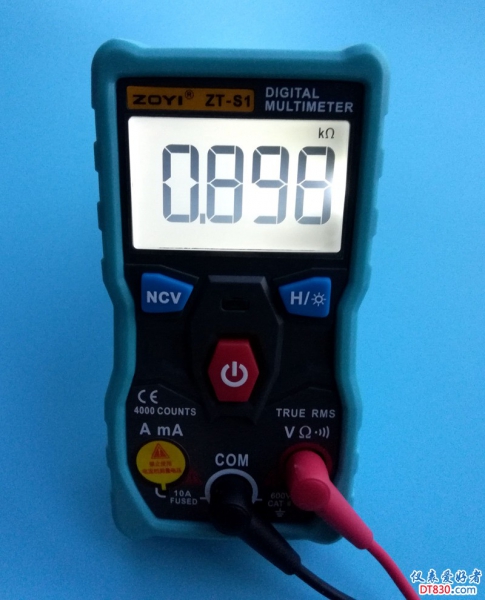

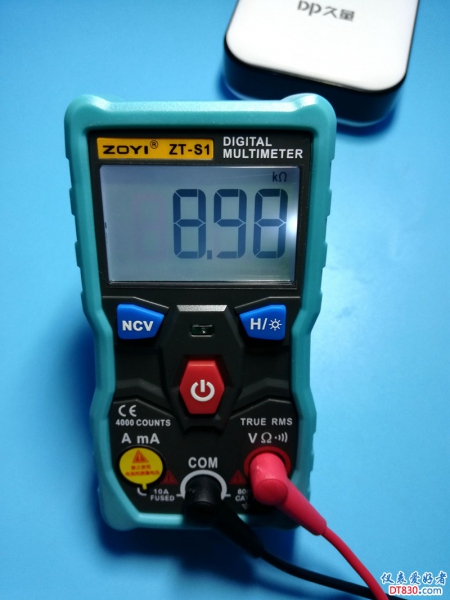

下面进行电阻测量，

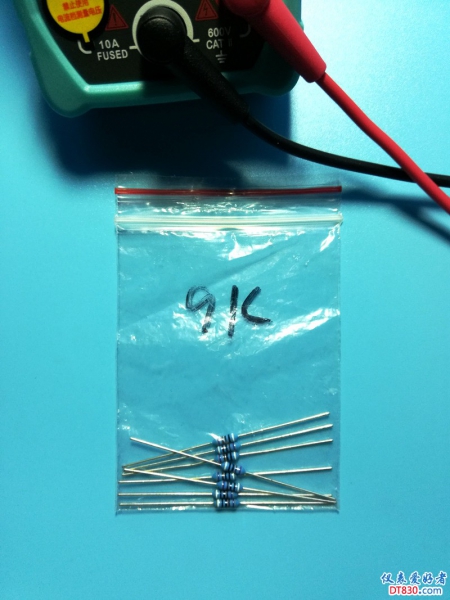

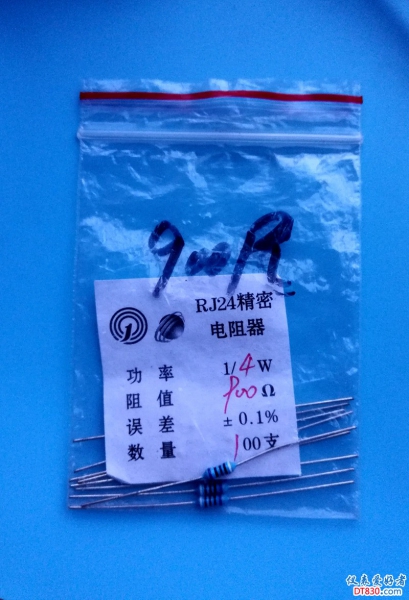

选用天津3环厂的0.1%精密电阻

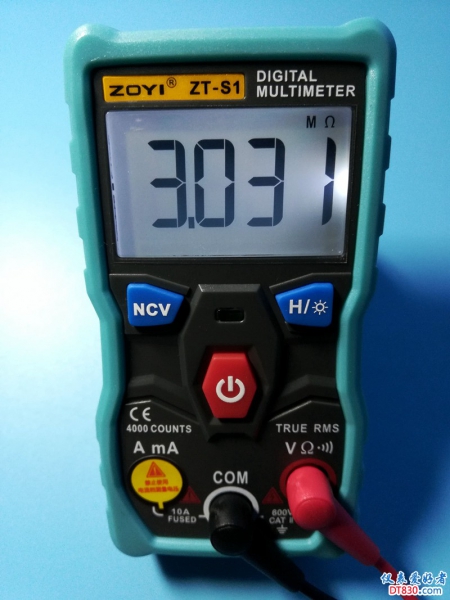

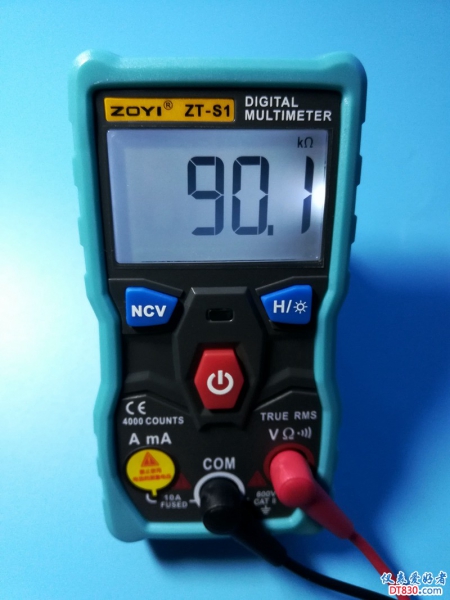

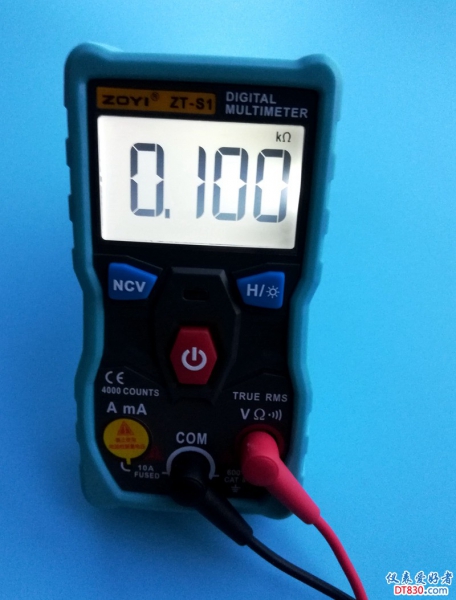

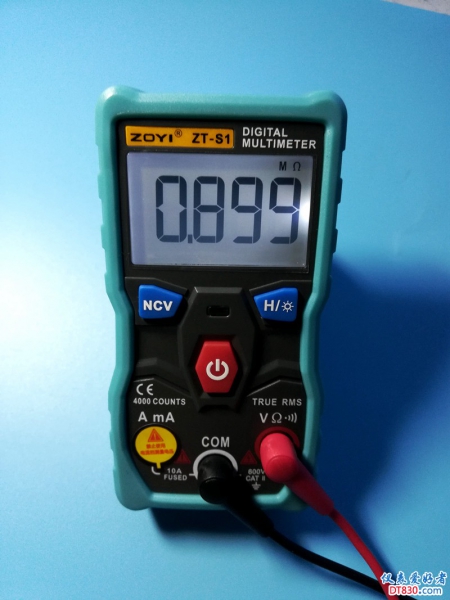

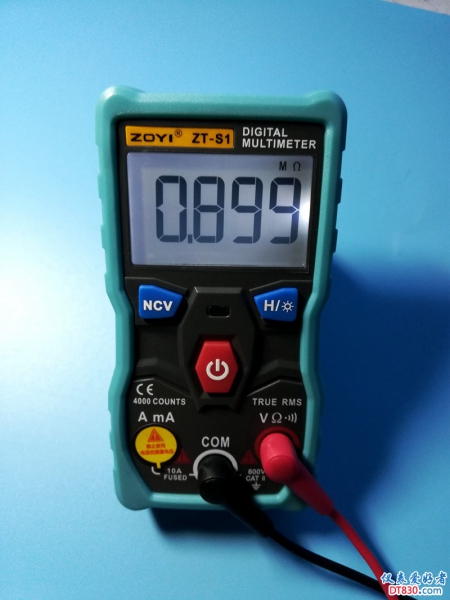

分别测量100Ω、900Ω、9K、90K/900K/3M

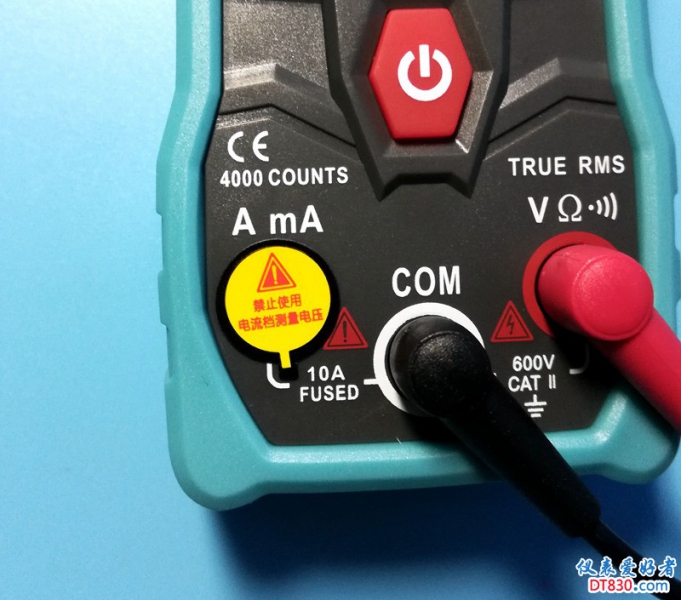

电流笔孔有特别提醒的标签

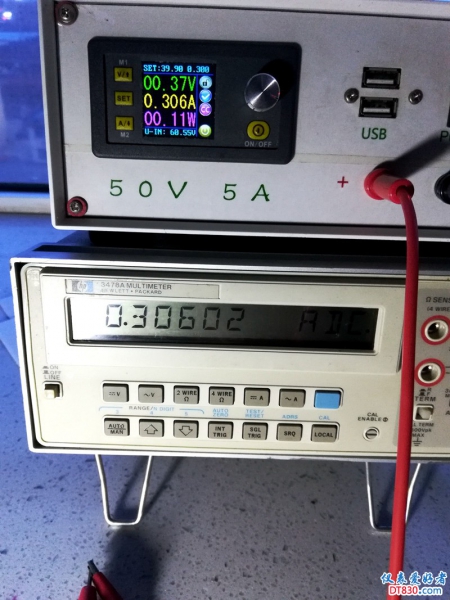

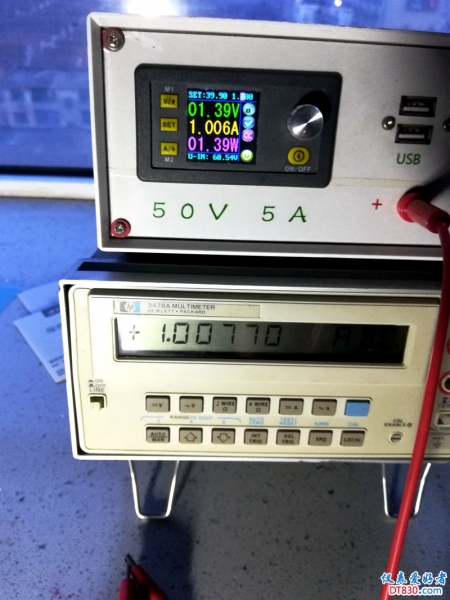

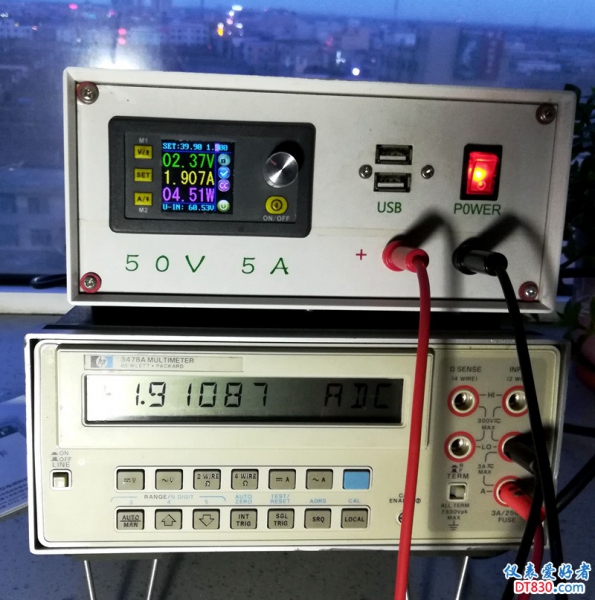

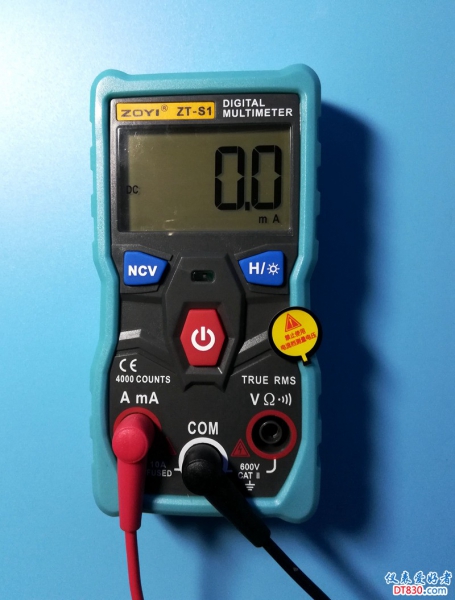

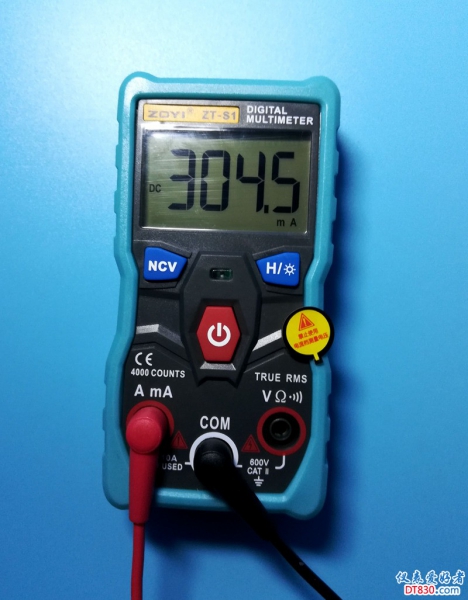

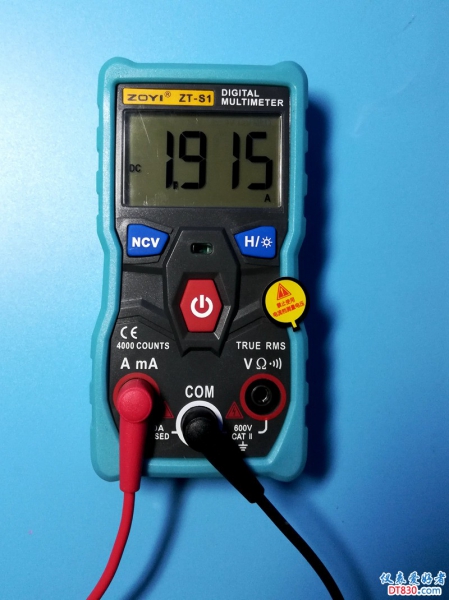

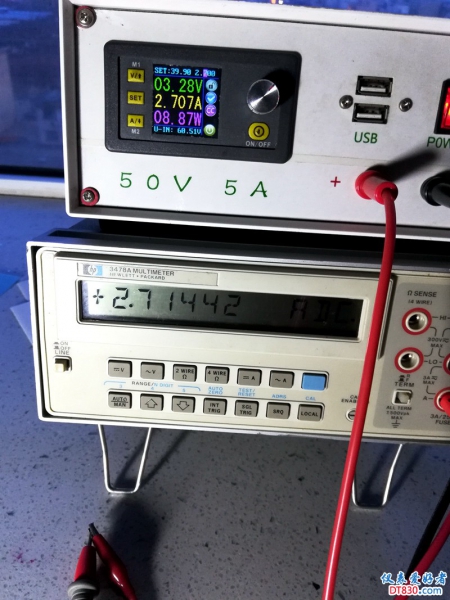

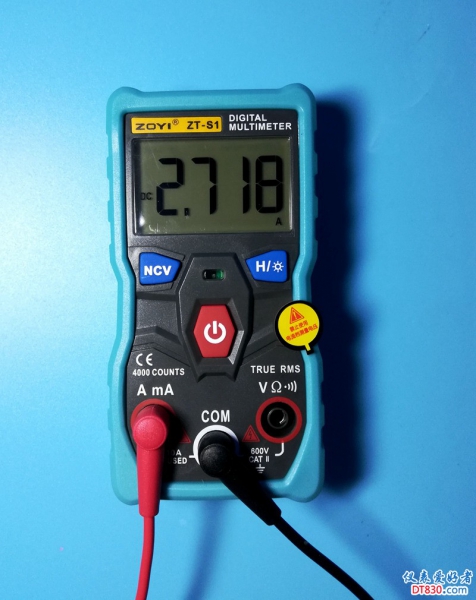

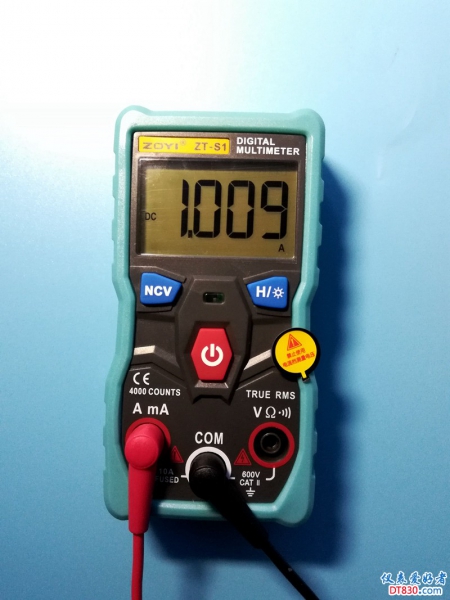

准备测量直流电流

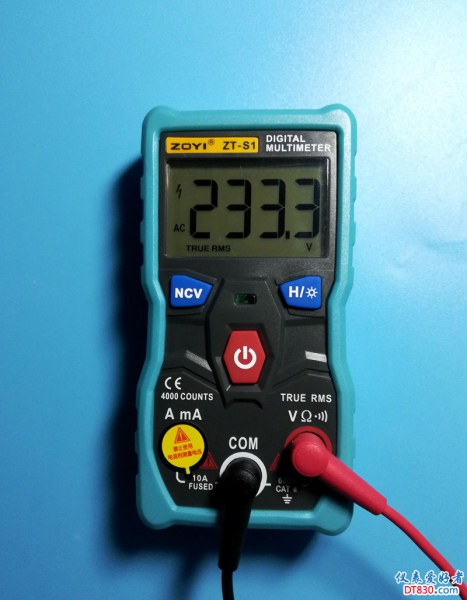

交流电压

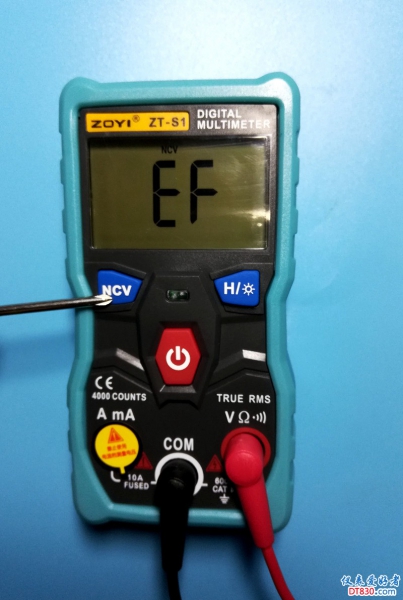

HCV测量需要长按着HCV按钮进行测量，
测量期间不能放开按键的。
接近市电插座时会有声光报警。

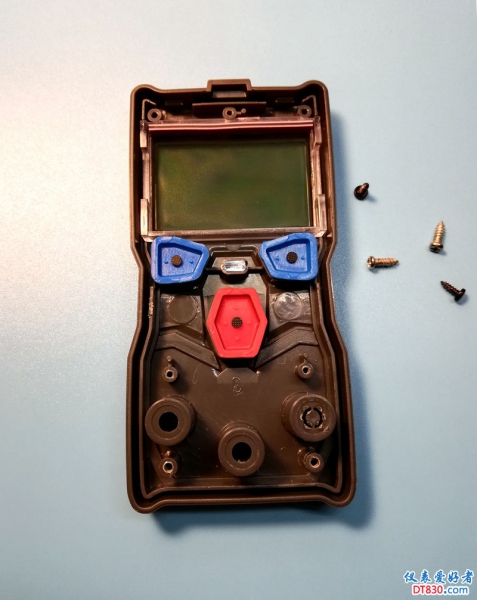

拆开看看内部怎么样，

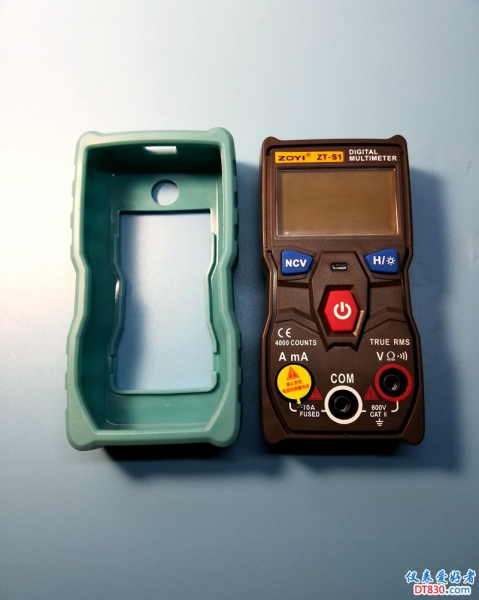

脱下保护套。

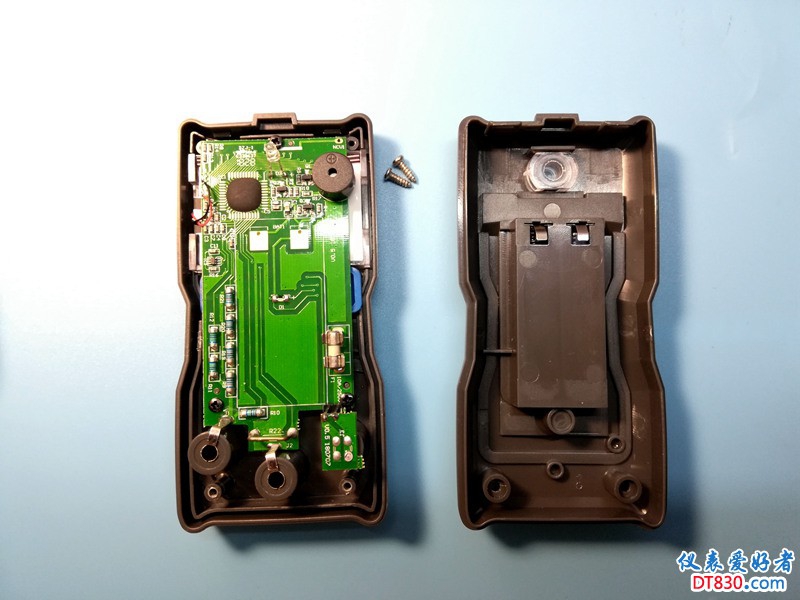

拆掉下部两个螺钉就开了

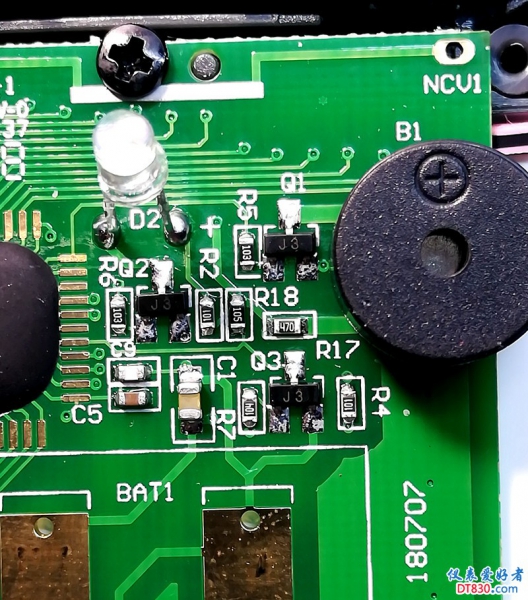

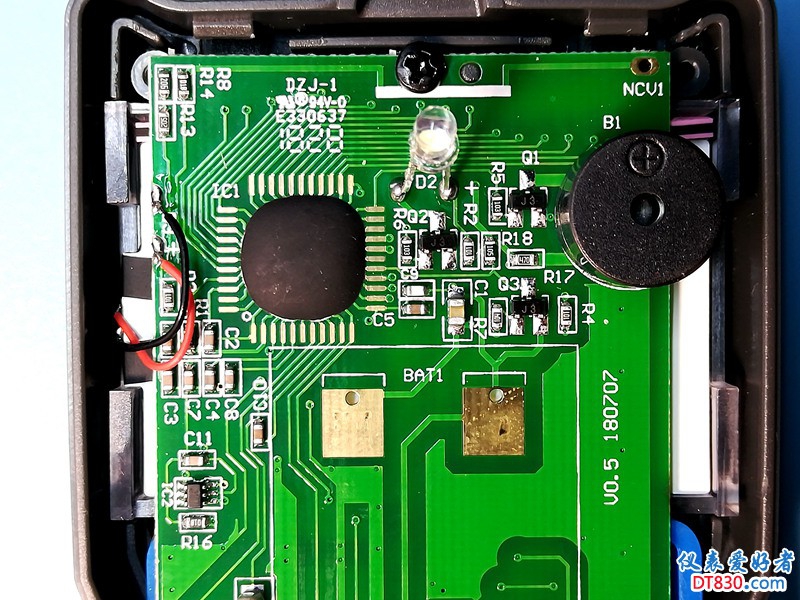

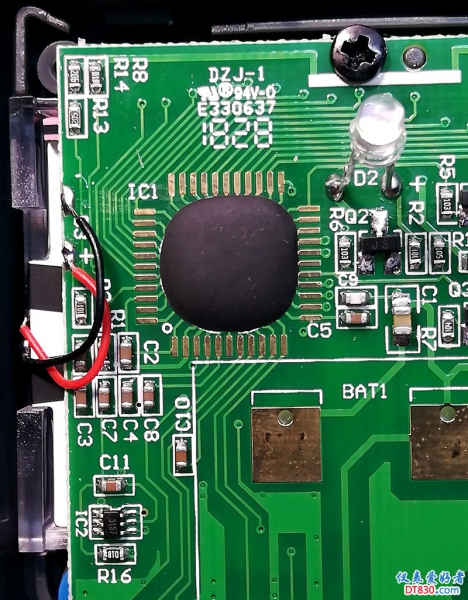

主控用了绑定的芯片，
电路板集成度很高，外围元件很少。

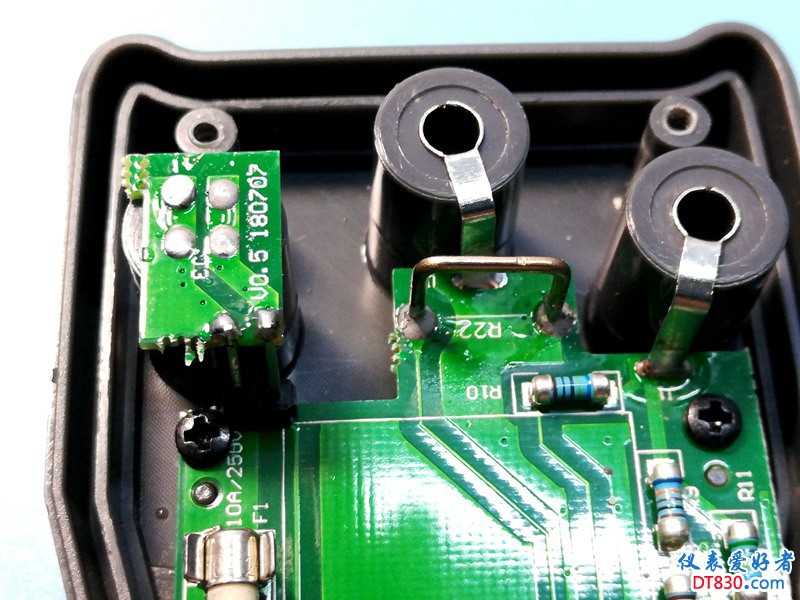

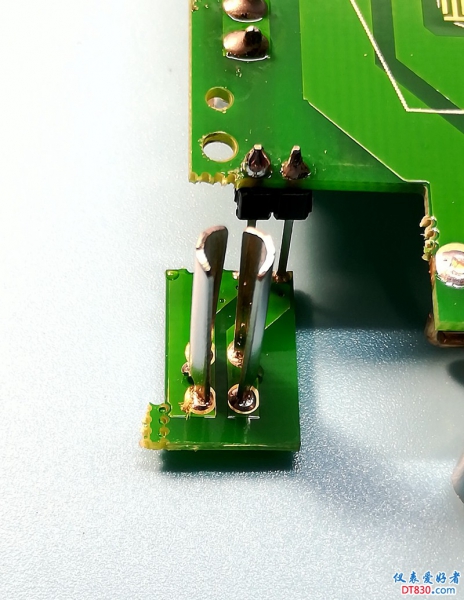

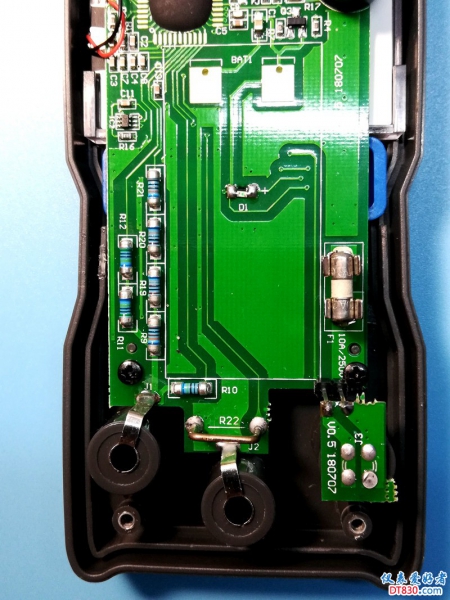

电流测量插孔特殊设计的。

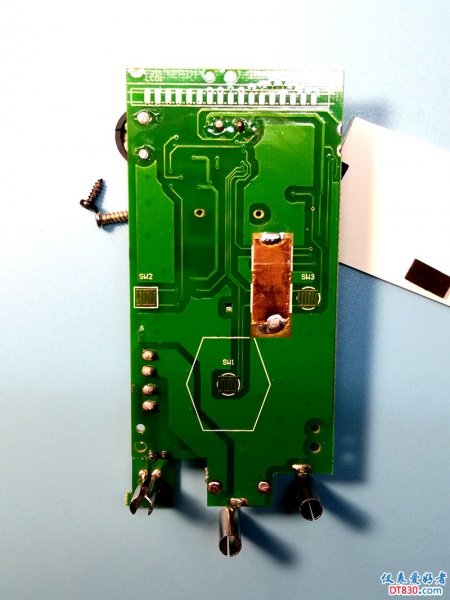

是不是还想看看主板另一面？
好吧。

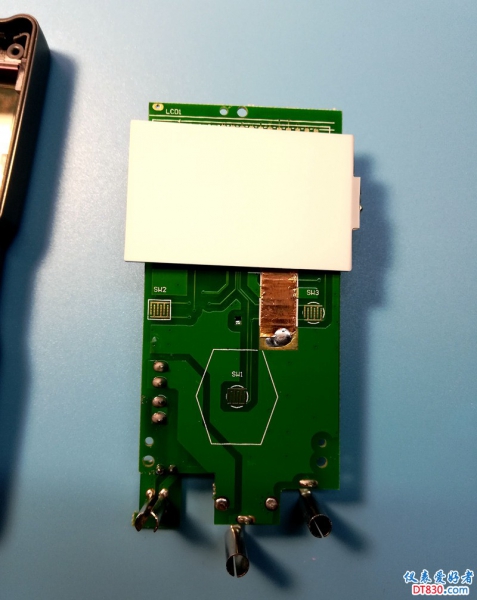

背光板


除了背光板也就那几个表笔插孔算是电子零件了吧，哈哈

这个后来贴上去的铜皮不知什么作用，
难道是大电流通路，所以...？
行家请说说。





就这些吧，
还是那句话，感谢众仪的赠送。

这么快就裸了啊，喜欢这个小表，精致

浩祺心 发表于 2018-7-24 21:54
这么快就裸了啊，喜欢这个小表，精致

携带十分方便，去废品站捡宝必备

完美主义者，清晰，细致的评测。

还是你牛，一溜烟跑到这就得个精华

代码 发表于 2018-7-25 15:25
还是你牛，一溜烟跑到这就得个精华

没事儿多出来溜达溜达

很细致的评测！

请提供一下拍图片的设备品牌型号，我用富士卡片机JX540始终不清，改用三星SM-G7108V手机也是效果不好，图片不清真影响发帖质量。

勇闯沙滩 发表于 2018-7-27 07:23
请提供一下拍图片的设备品牌型号，我用富士卡片机JX540始终不清，改用三星SM-G7108V手机也是效果不好，图片 ...

华为畅玩7x.华为手机貌似微距效果都挺好，但光线一定要足够，弱光效果很差的

雨雾 发表于 2018-7-27 12:22
华为畅玩7x.华为手机貌似微距效果都挺好，但光线一定要足够，弱光效果很差的 ...

我搜一下华为畅玩7x.手机，看看微距效果，

雨雾 发表于 2018-7-27 12:22
华为畅玩7x.华为手机貌似微距效果都挺好，但光线一定要足够，弱光效果很差的 ...

1600万像素+200万像素：以拍照为卖点，高画质摄像头，成像效果出色。原来如此以拍照为卖点的。

很好的宝贝，羡慕中

拍照是手机？

适合电工使用，不适合无线电维修

这小表不错，

牛人的表都是不花钱的

【这个后来贴上去的铜皮不知什么作用，
难道是大电流通路，所以...？】                      我想大概是线路板两个部分之间接地连接线{飞线}

楼主的图片最清晰。赞一个。

怎样获得这款表！！！！！！！！！！！
