来晒一晒我给VC921做的组合式表笔

    用过VC921的朋友都知道它的表笔有多难用，又短又非常难收纳，很多朋友的VC921表笔都是因为收纳次数多了根部的线断了。

    这几天闲着没事儿给VC921也做了一副组合式表笔。

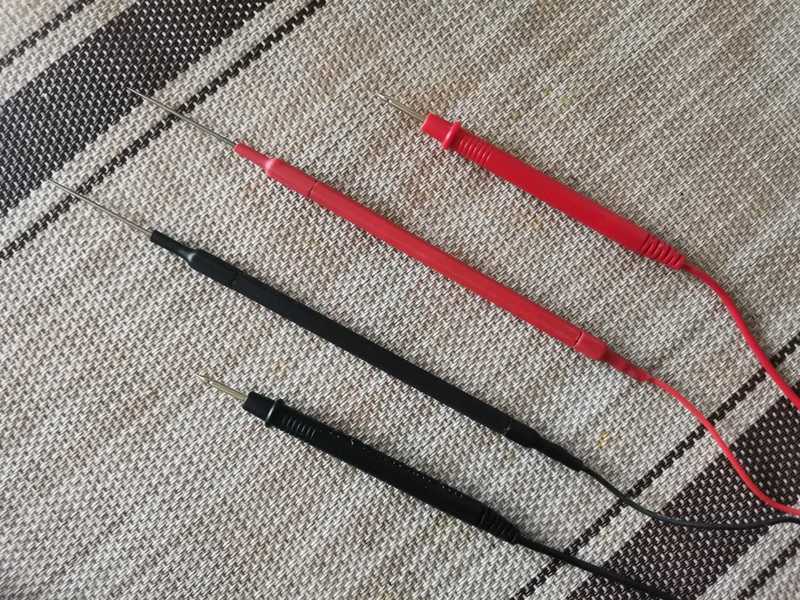

   先来晒图，看看和原装表笔对比照，是不是霸气了很多？

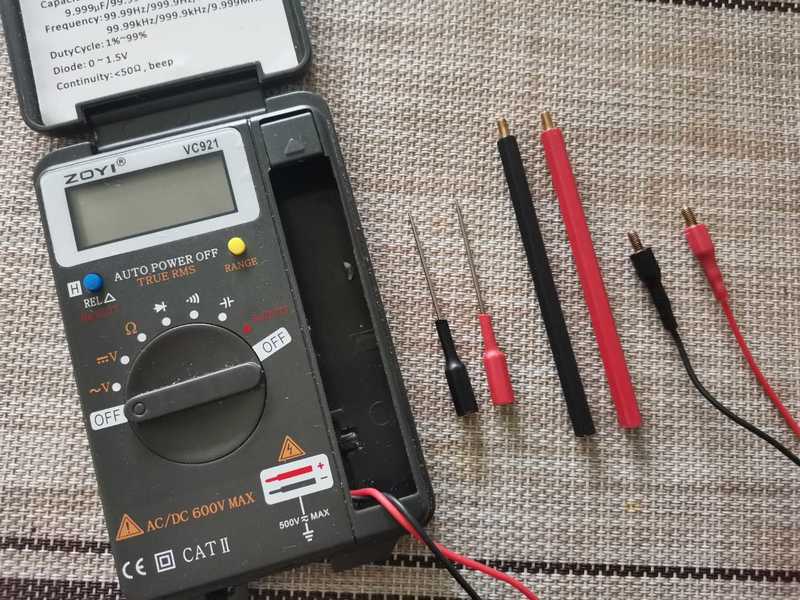

   拆开看看

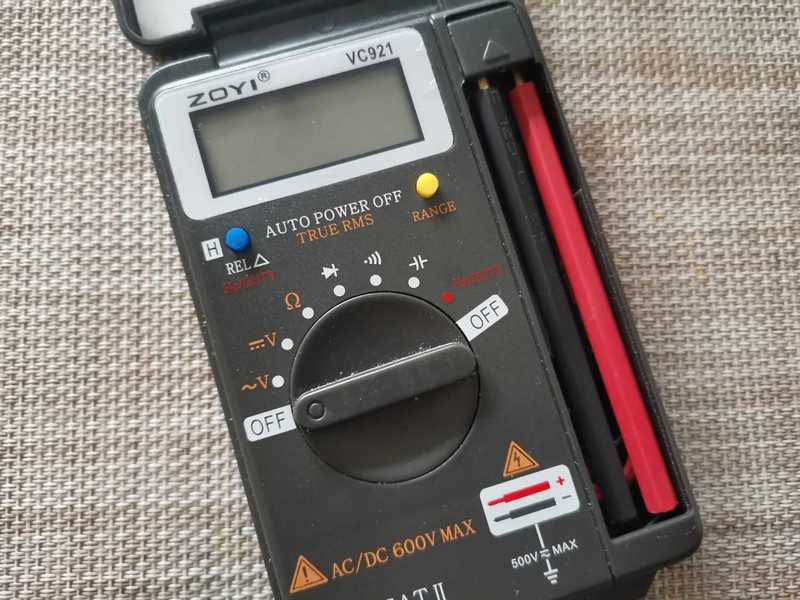

    收纳起来

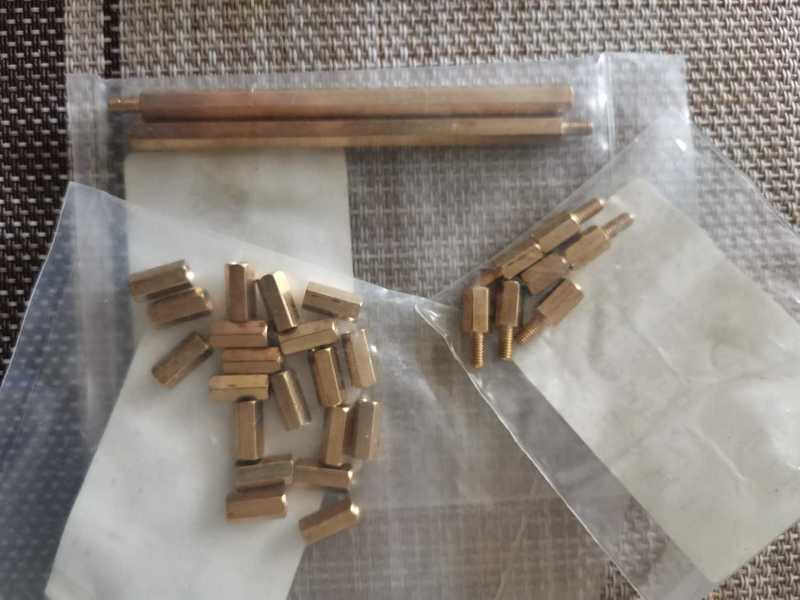

    其实就是用这种M3六角铜柱套热缩管做的，很简单，制作过程就不晒了。


    铜柱和硅胶线线连接的地方还用了冷接插接片塞到铜柱里焊死，然后压紧硅胶线，这样就不怕扯掉了。

    我也有没考虑全面的地方，比如中间那节长的应该用双通的，两头用单通既方便焊接而且只需要购买两种铜柱就够了。

   还有就是表笔针我用的铺盖针，其实有成品的而且是M3标准接口直接拧上去就可以的。

  好了暂时写这么多，谢谢各位观看。

  楼下有朋友说到热缩管的强度和高压的问题，贴里忘了说明这里补充一下，我是用的四倍加厚带胶热缩管，不是普通热缩管，强度厚度都应该是没问题的。另外测高压我也考虑过的，可以外面再套相应直径的透明硅胶管。主要我平时基本不测高压而且手里暂时没有透明硅胶管，所以就这么弄了，要测高压的一定不能省了外面那一层哦。

手机发帖好像发错板块了，版主能帮忙挪一下吗？

不错，谢谢分享。不过我想知道笔杆你是用什么做的？

SG830 发表于 2022-5-19 11:57
不错，谢谢分享。不过我想知道笔杆你是用什么做的？

M3六角铜柱套热缩管，最后一张照片那种

实用性不错啊，可以有

感谢分享！很不错，只是有一点，只套热缩管绝缘强度是否够，尤其是连接处，手持测600V时令人担忧

佳维 发表于 2022-5-19 13:23
感谢分享！很不错，只是有一点，只套热缩管绝缘强度是否够，尤其是连接处，手持测600V时令人担忧 ...

对了，贴里忘了说明，我是用的四倍加厚带胶热缩管，不是普通热缩管，强度应该是没问题，至于测高压我也考虑过，可以外面再套相应直径的透明硅胶管。主要我平时基本不测高压而且手里暂时没有透明硅胶管，所以就这么弄了，要测高压的一定不能省了外面那一层哦。

谢谢分享。

好想法，好创意，谢谢分享

测试强电时注意安全

好创意，谢谢分享。

谢谢分享

谢谢分享

卡片式表携带方便

做得不错，实用！

测高压注意安全,这爬电距离不够.

不错，谢谢分享。长笔杆用的多长的M3六角铜柱？

谢谢分享！好
