为 ut210e 打造一副有逼格的直插组合式表笔

发表于：2021-7-14 18:27:03 6480
万用表
主题类别: 制作_改装
仪表品牌: 优利德（UNI-T）
显示方式: 三位半
型号或关键字: ut210e

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 ff0000 于 2021-7-14 18:29 编辑

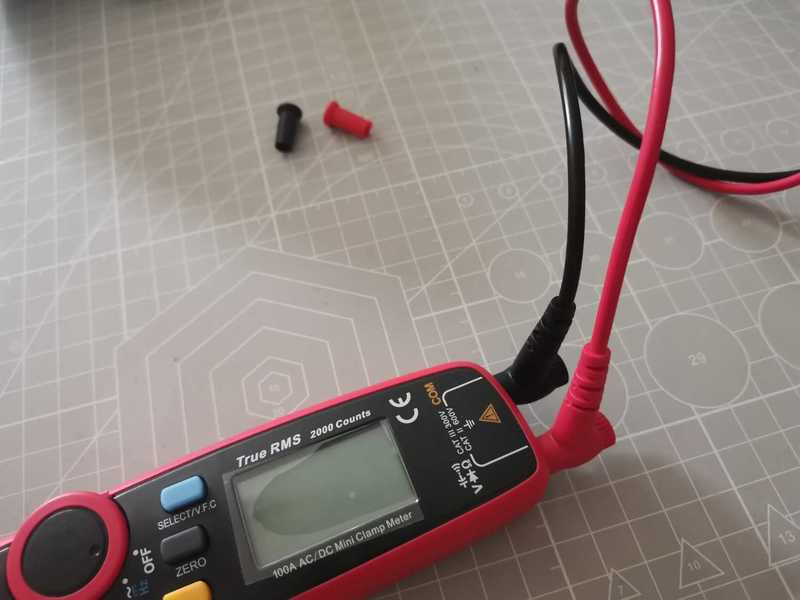

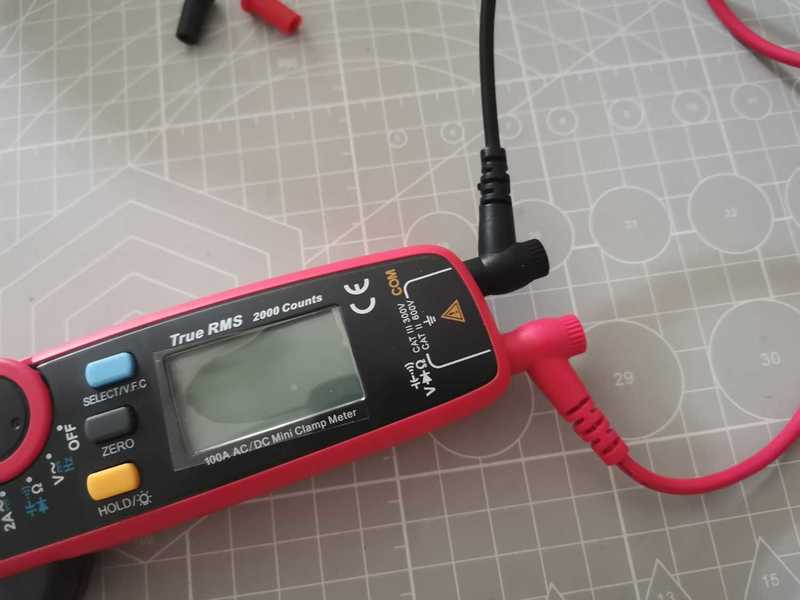

    优利得的ut210e是一副非常不错的迷你钳表，但也许就是因为这迷你二字，它的表笔插孔设计在了侧面。但它的标配表笔却是一副弯插的表笔，每次使用的时候要么是这个劈叉姿势



    要么这样高高翘起，总觉得有点别扭

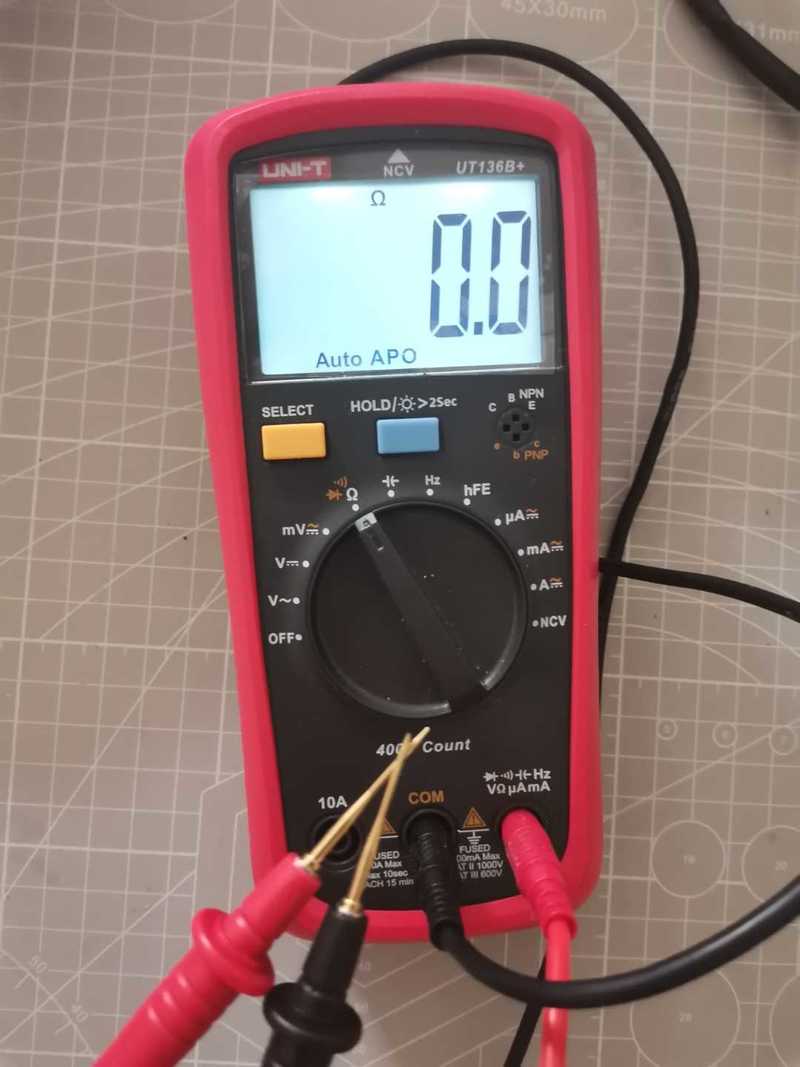

    所以就想买一副直插的特尖表笔，某宝逛了一圈下来，这样的表笔不便宜，而且有可能买到的表笔质量不好内阻很大，比如这样的（我这个还算好的）

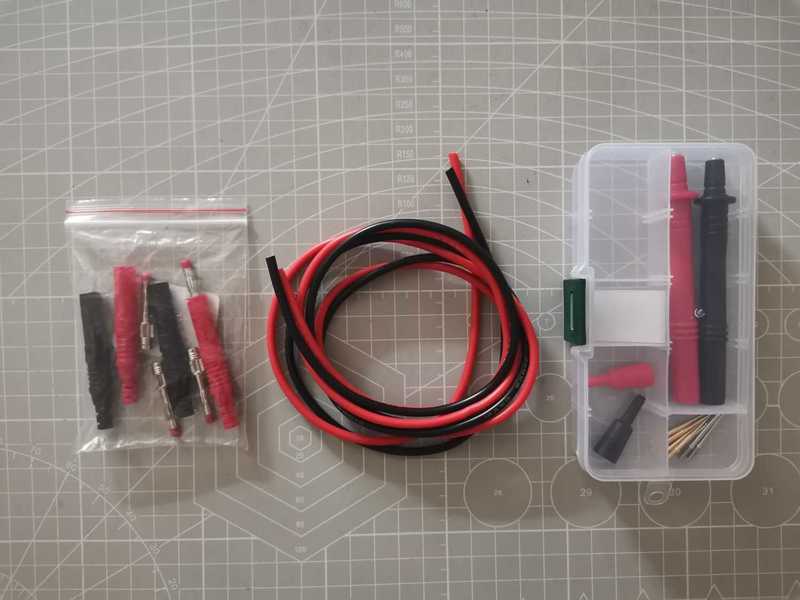

    综合考虑，最后决定还是自己打造一副有逼格的直插组合式表笔。于是某宝买回了组合式表笔（盒子是我另配的）、14awg特软硅胶线、焊接式香蕉头。


    焊接制作的过程很简单，我就随便上两张图看看

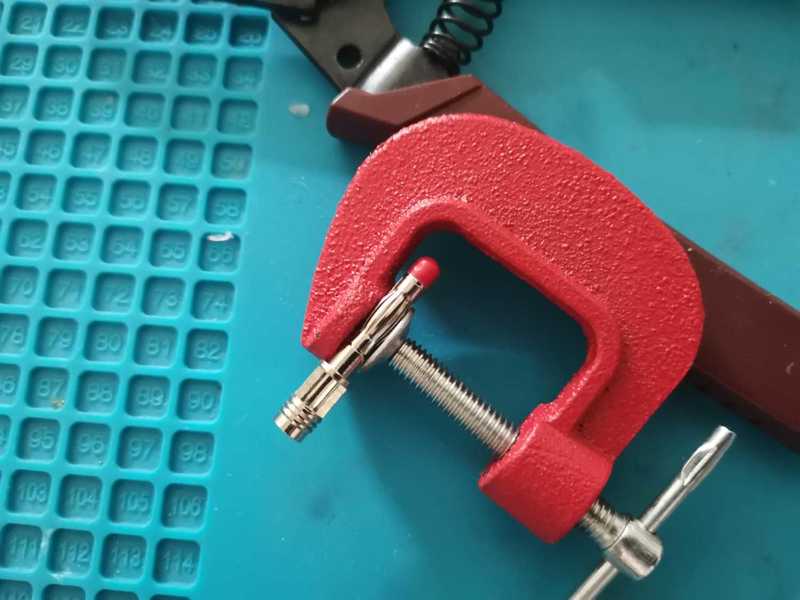

    用G夹固定住需要焊接的插头

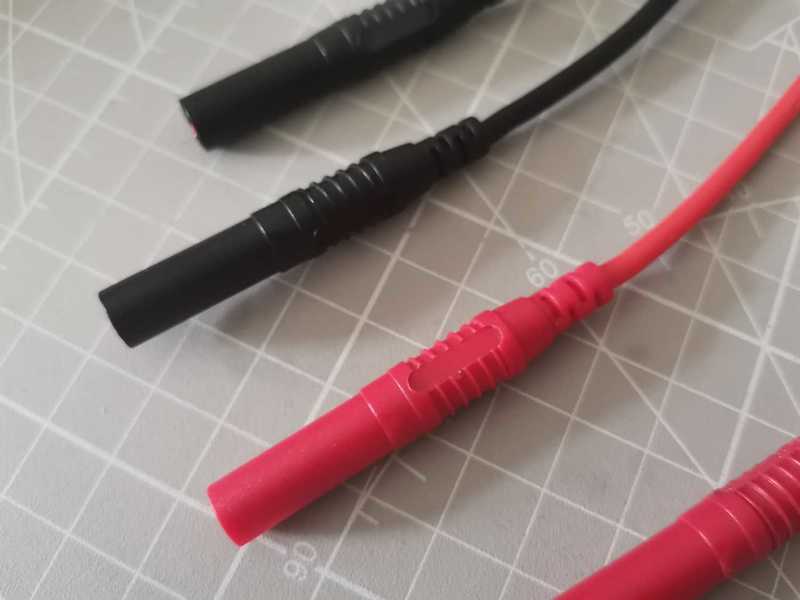

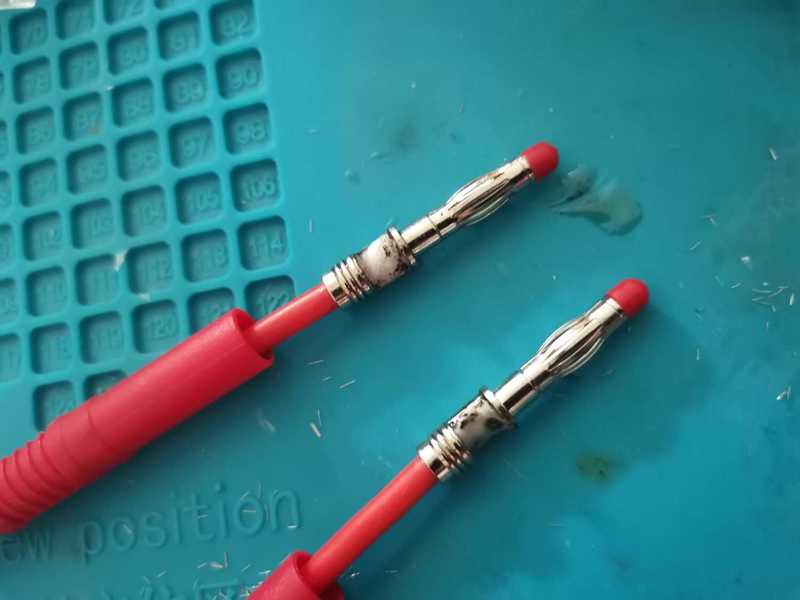

    焊接出来的样子，我的焊锡不太好，凑合用了

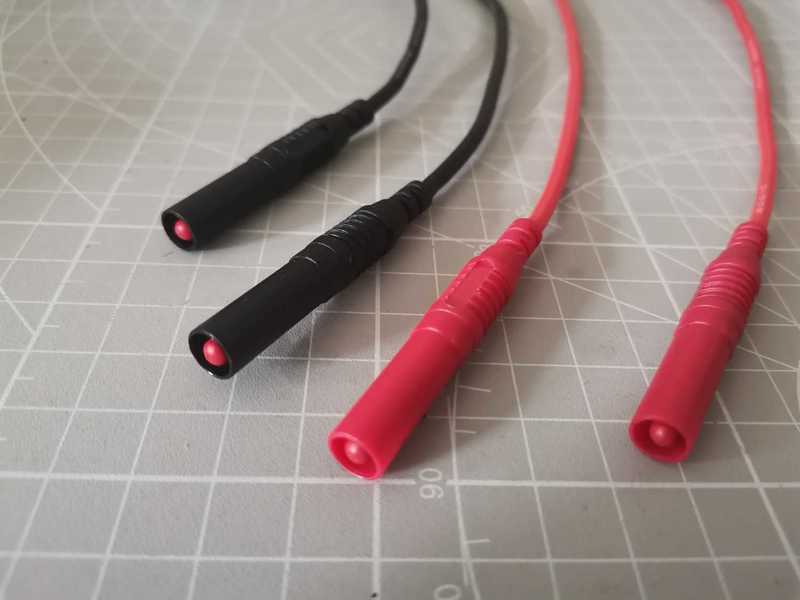

    组装好的样子，还不错吧？



    换个角度看看

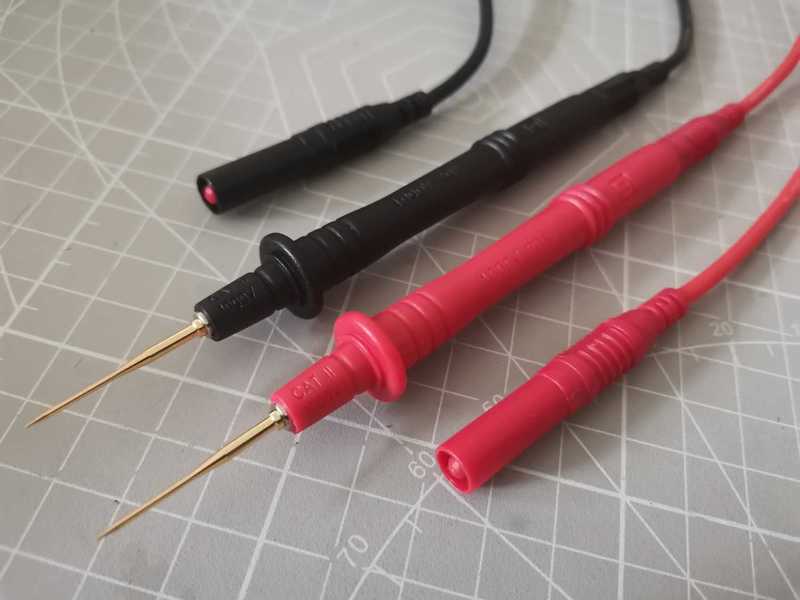

    和表笔组合在一起，看起来是不是很有逼格？

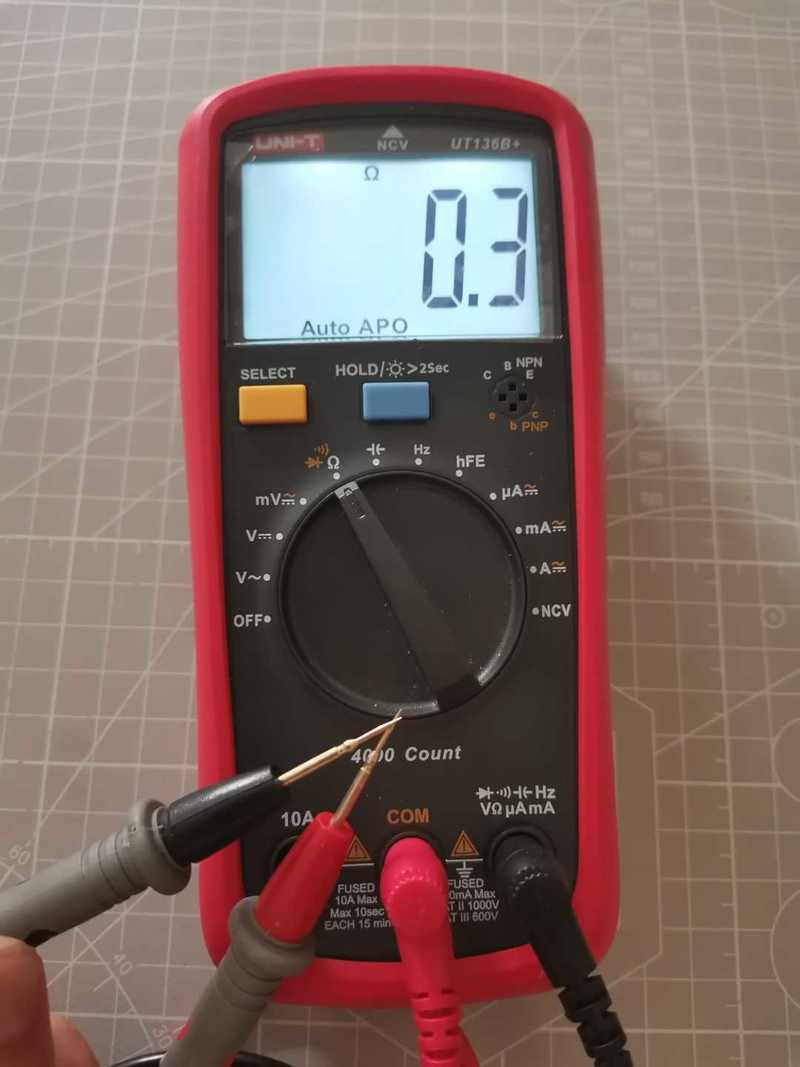

    最后测一下阻值，非常满意。对于我这种没有太专业设备的菜鸟来说，完全够用了。

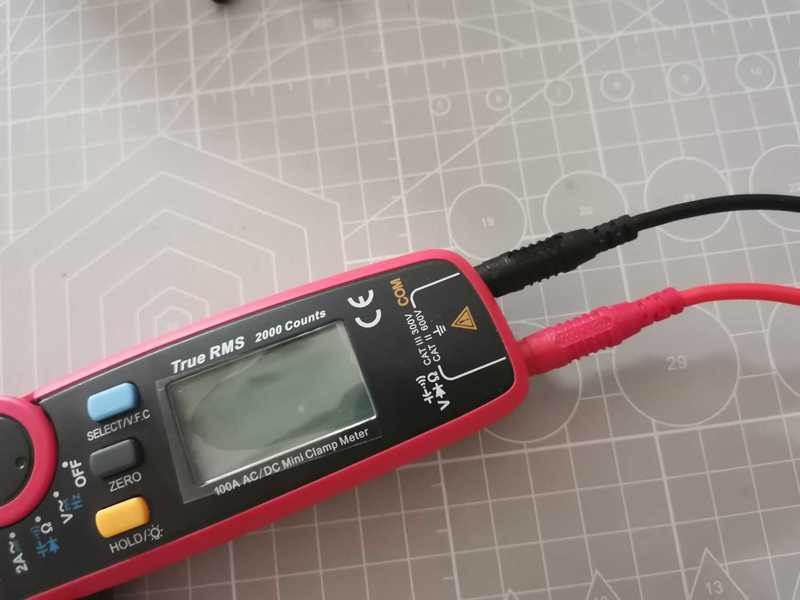

    最关键的是插在我的ut210e上不那么别扭了



    总结一下，可换头表笔一付带4个特尖4个普尖头15元，硅胶线两米6元，焊接式香蕉插头4个6元，合计27元。和买一付成品硅胶表笔价格差不多，但是我这个逼格满满。
    谢谢各位观看！

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（34）

hc061218 数字王者I 2021-7-14 19:45:38
好！好！
2021-7-14 19:45:38 回复
wgh1027 数字大神J 2021-7-14 20:24:05
很好
2021-7-14 20:24:05 回复
wgh1027 数字大神J 2021-7-14 20:24:43
不错
2021-7-14 20:24:43 回复
西林迷 数字精灵G 2021-7-14 21:06:02
这种组合式的表笔不错啊
求关键词，或者链接
感觉比我那个实用一些
如果能支持鳄鱼夹或者飞机钩，那就完美了
2021-7-14 21:06:02 回复
wyl 数字梦想家E 2021-7-14 21:21:29
表笔不错，如果不是一站式购物，分别购买邮费也不少啊。
2021-7-14 21:21:29 回复
ff0000 楼主     数字梦想家E 2021-7-14 21:55:36
本帖最后由 ff0000 于 2021-7-14 22:04 编辑
西林迷 发表于 2021-7-14 21:06
这种组合式的表笔不错啊
求关键词，或者链接
感觉比我那个实用一些

搜索”组合表笔“ 卖家不少，我买这家宝贝题叫 ”可接4mm香蕉头测试表棒/万用表表笔/粗细针头可替换“，常州的天猫卖家，现在比我之前买还便宜了一点了。
另外鳄鱼夹和测试钩都有支持香蕉插头的，就是有点贵。
2021-7-14 21:55:36 回复
ff0000 楼主     数字梦想家E 2021-7-14 21:57:25
wyl 发表于 2021-7-14 21:21
表笔不错，如果不是一站式购物，分别购买邮费也不少啊。

是分别购买的，都是包邮的，表笔和插头如果同一家买会便宜些，真弄不懂这些卖家一两块都包邮是怎么赚钱的。
2021-7-14 21:57:25 回复
13912217676 数字巨人H 2021-7-14 23:49:10

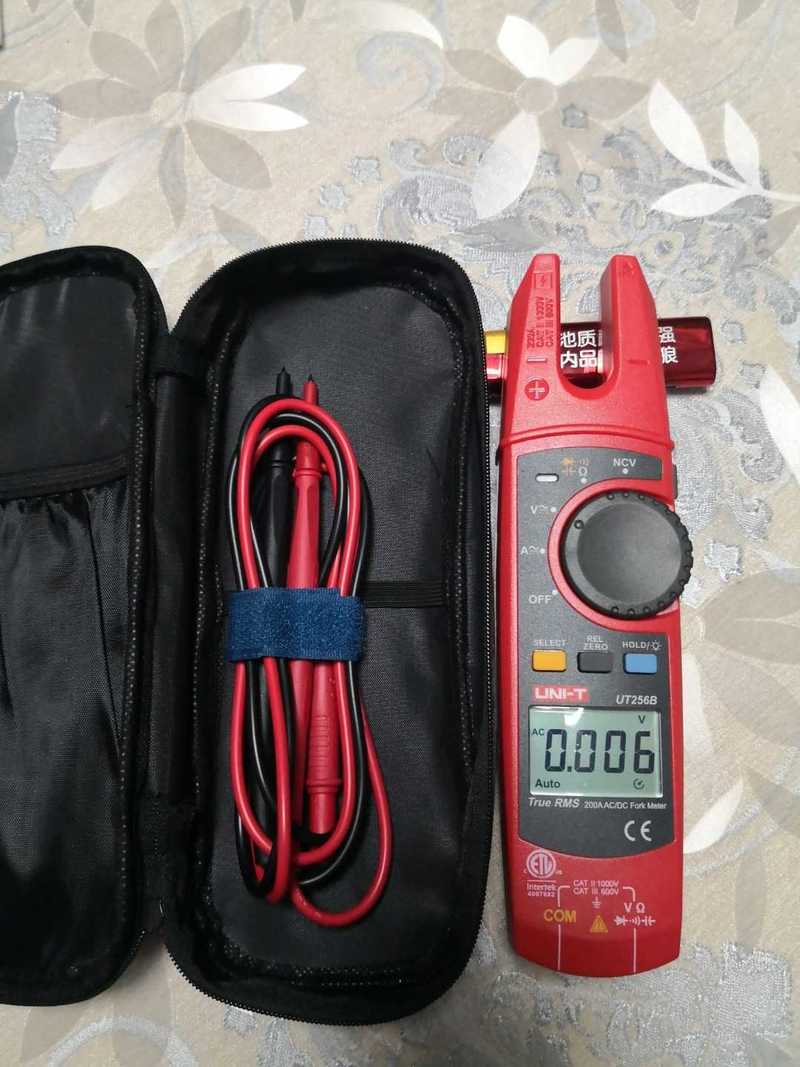

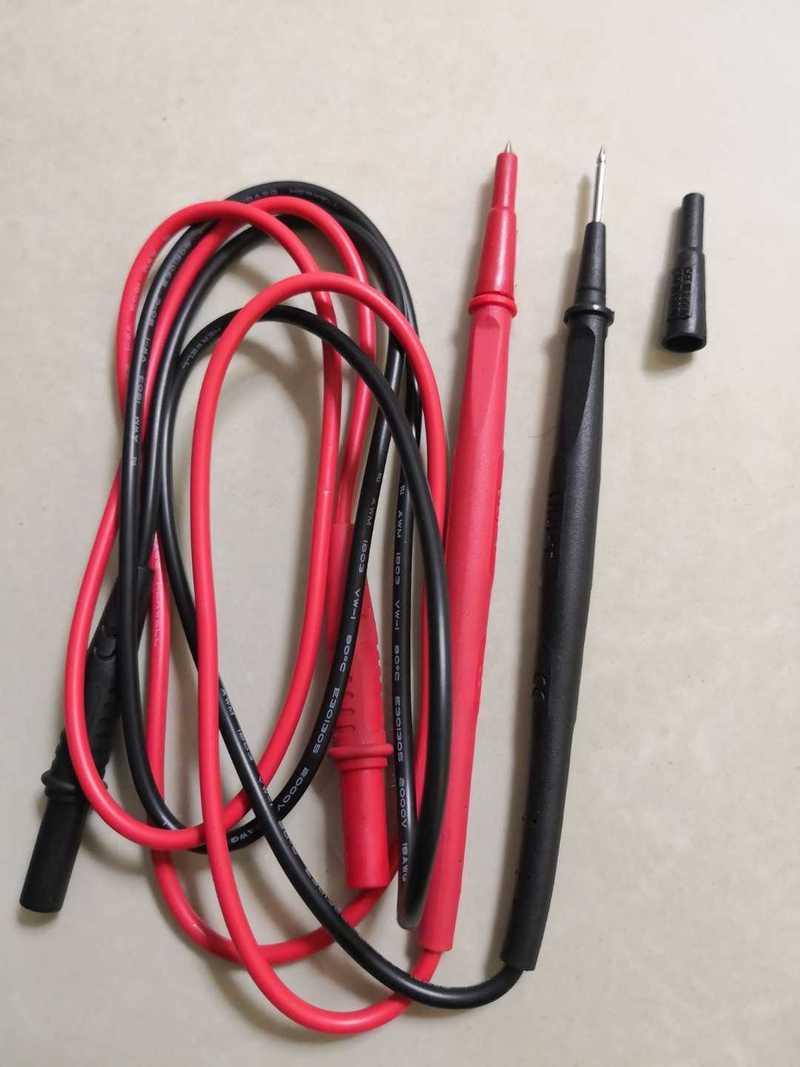

看看我这个。UT256B原配表笔
以下程序自动插入未在内容中添加的图片或附件
2021-7-14 23:49:10 回复
ff0000 楼主     数字梦想家E 2021-7-15 00:15:55
13912217676 发表于 2021-7-14 23:49
看看我这个。UT256B原配表笔

真不错，好东西。之前看到优利得原厂的直插表笔单买都要40多一付。
2021-7-15 00:15:55 回复
勇闯沙滩 数字大神J 2021-7-15 05:48:40
制作的表笔真是不错，不过斜插头也有好处。
2021-7-15 05:48:40 回复
wzj9944 数字梦想家E 2021-7-15 08:09:17
麻烦楼主私信个链接可好？谢谢！！！全套一起哈
2021-7-15 08:09:17 回复
表述 数字精灵G 2021-7-15 08:33:20
我用的表笔都是自己做的 。比 买的好多 了。
2021-7-15 08:33:20 回复
欧米伽阻抗 数字梦想家E 2021-7-15 12:10:27
楼主思想丰富，动手能力强！赞一个
2021-7-15 12:10:27 回复
qjf11 数字大师F 2021-7-15 14:22:47
求链接或店铺名
2021-7-15 14:22:47 回复
西林迷 数字精灵G 2021-7-15 16:40:45
ff0000 发表于 2021-7-14 21:57
是分别购买的，都是包邮的，表笔和插头如果同一家买会便宜些，真弄不懂这些卖家一两块都包邮是怎么赚钱的 ...

简单看了一下，大东北不包邮，运费伤不起
不搞了，有刚需再说
2021-7-15 16:40:45 回复
wgh1027 数字大神J 2021-7-15 17:37:02
适合自己的才是最好的。
2021-7-15 17:37:02 回复
田仁新 数字探长D 2021-7-18 00:28:26
13912217676 发表于 2021-7-14 23:49
看看我这个。UT256B原配表笔

我手上有两个，面目全非了，常用现场，两台均出现裂痕，你们有这种情况吗？也是正常使用，
2021-7-18 00:28:26 回复
13912217676 数字巨人H 2021-7-18 07:22:59
田仁新 发表于 2021-7-18 00:28
我手上有两个，面目全非了，常用现场，两台均出现裂痕，你们有这种情况吗？也是正常使用， ...

没有啊。不过我不经常用到这个叉表，因为它无法测量1A以下的小电流
2021-7-18 07:22:59 回复
chenglijie2001 数字梦想家E 2021-7-18 10:54:15
麻烦楼主私信下表笔各部件的链接，谢谢！关键词搜不到那个价的！
2021-7-18 10:54:15 回复
