胜利万用表资料补全计划—VICTOR VC9807A+篇之第五代

发表于:2025-8-9 16:22:17 76
万用表
主题类别: 资料_电路图
仪表品牌: 胜利(VICTOR)
显示方式: 四位半
型号或关键字: VC9807A+

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
VC9807A+,四位半手持高精度万用表,所有功能,指标,都是中规中矩。我个人对它的产品定位是中端偏高一些(台表不算)。

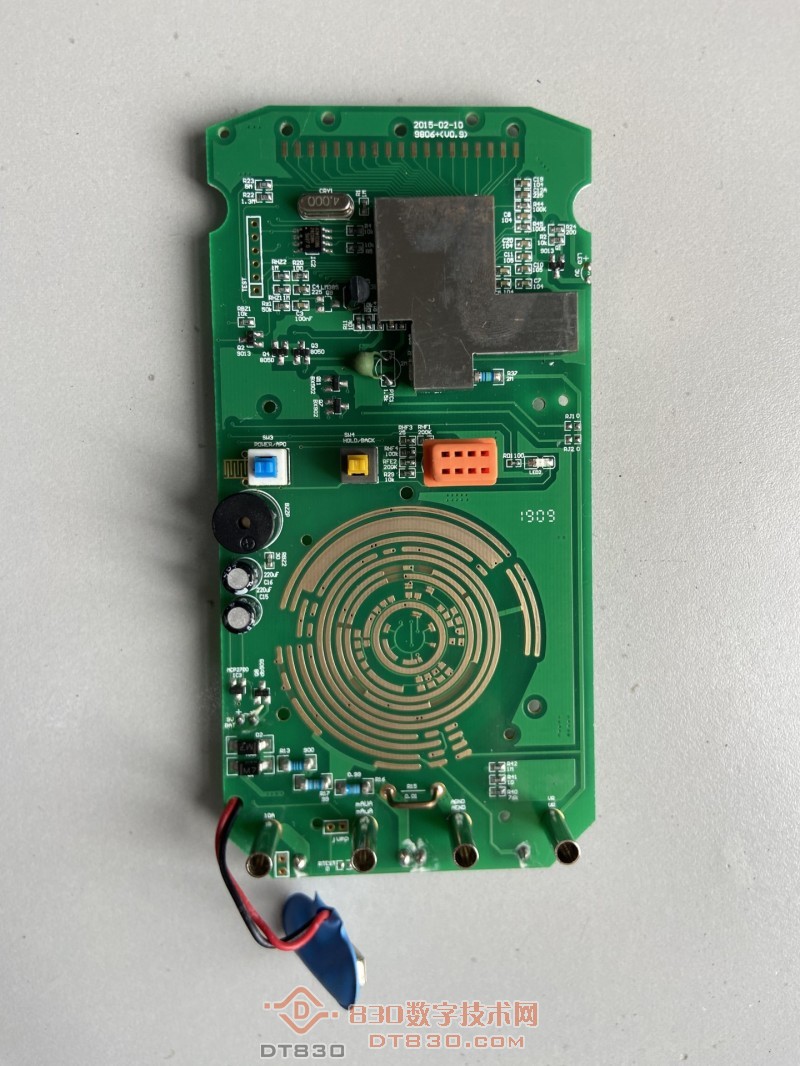

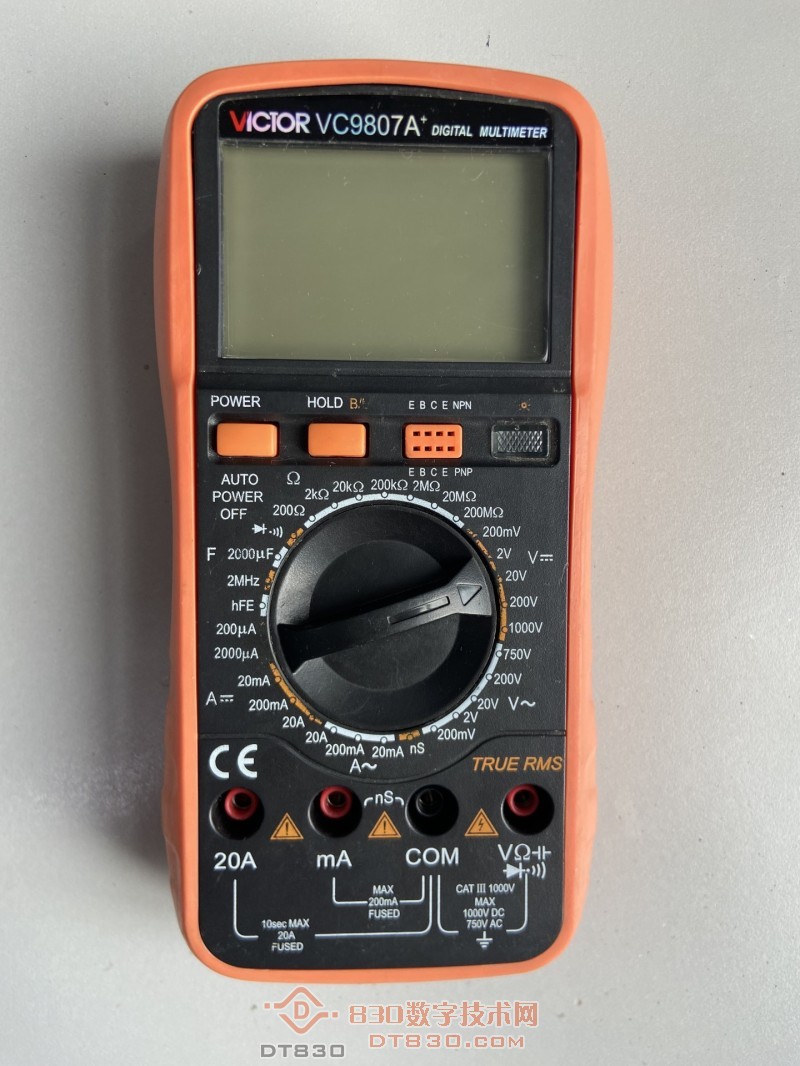

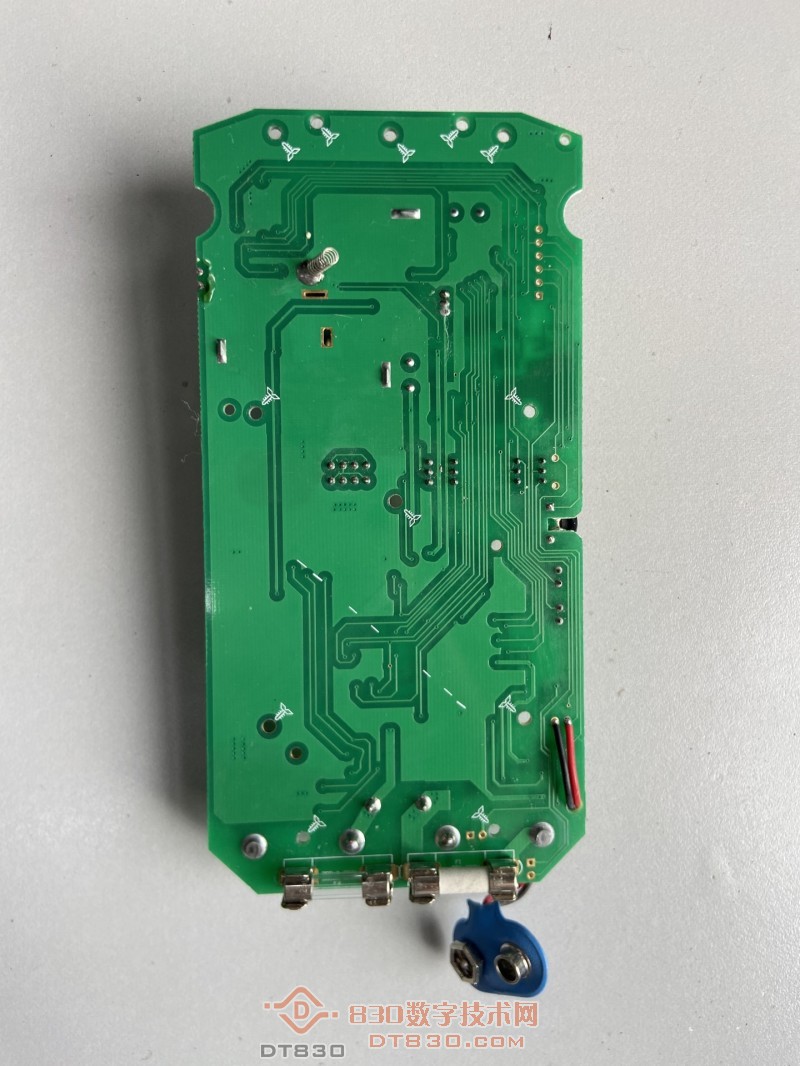

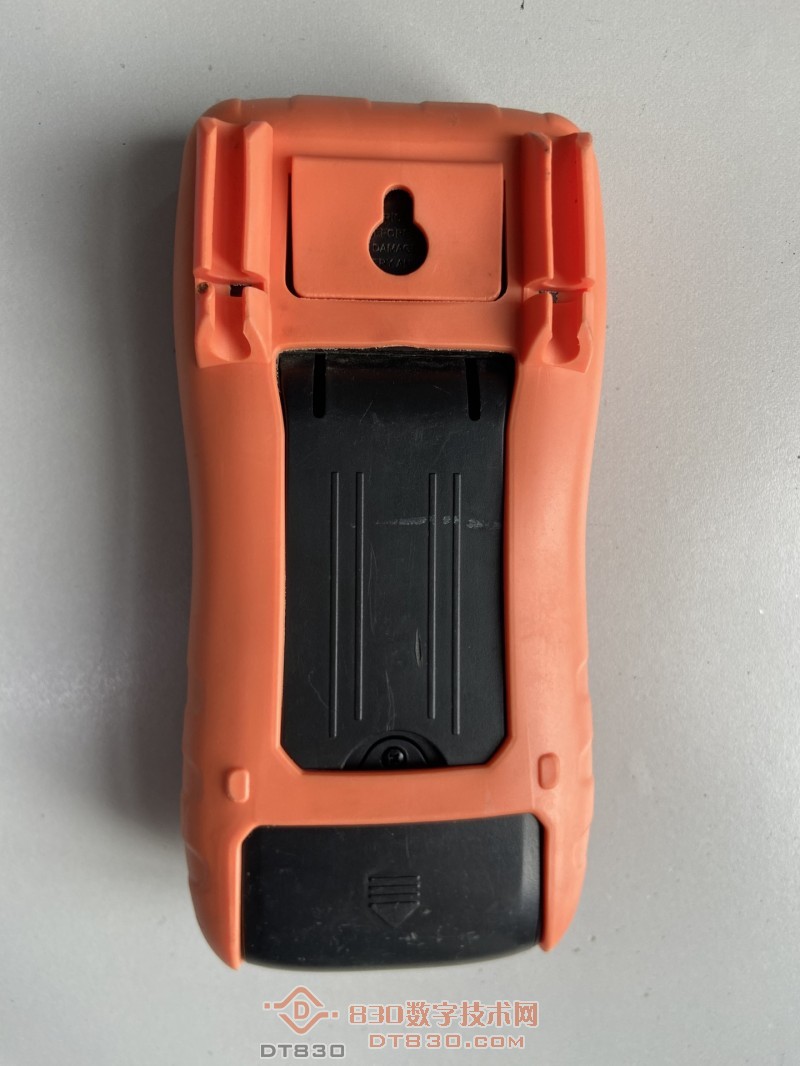

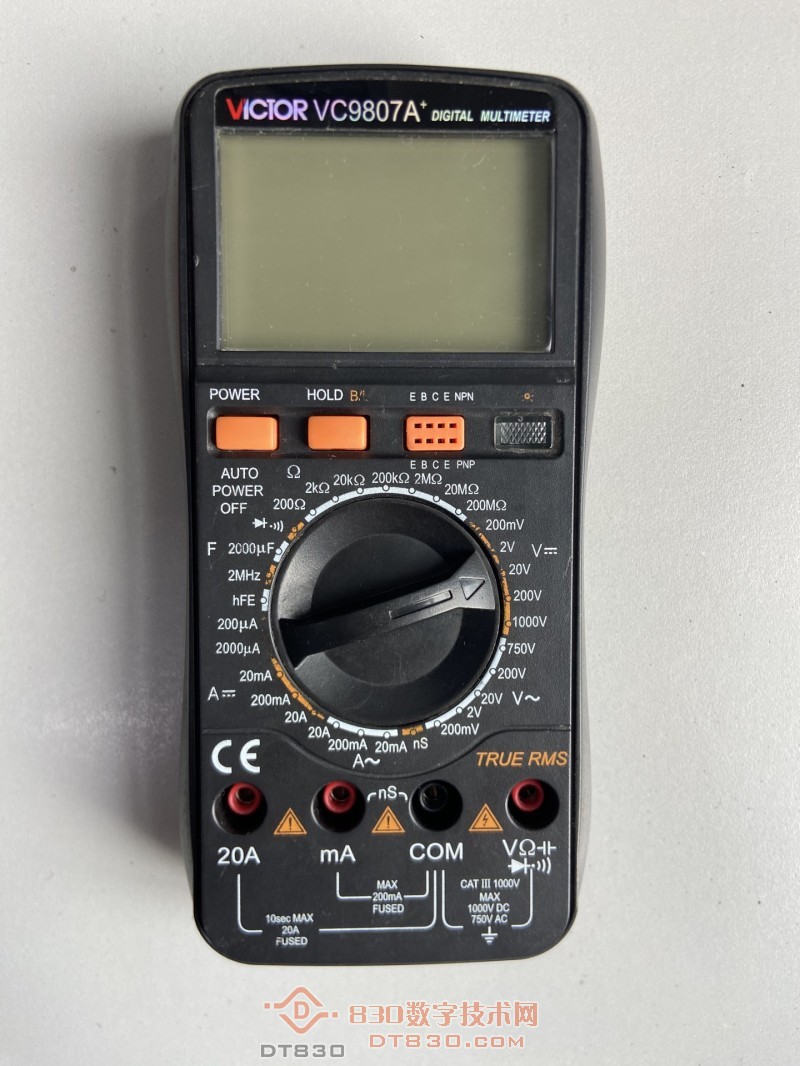

第五代VC9807A+,外部延续四代风格,中部变细,俗称收腰款,手持更方便一些。随手拆的一台,主板丝印是2015-02-10 9806+(V0.9),注意,是9806+。。。由此得出结论,9806+和9807A+,其实功能上是完全一样,主板相互混用的。我对比了外壳丝印,功能档位也完全一样。所以我比较奇怪两者区别。

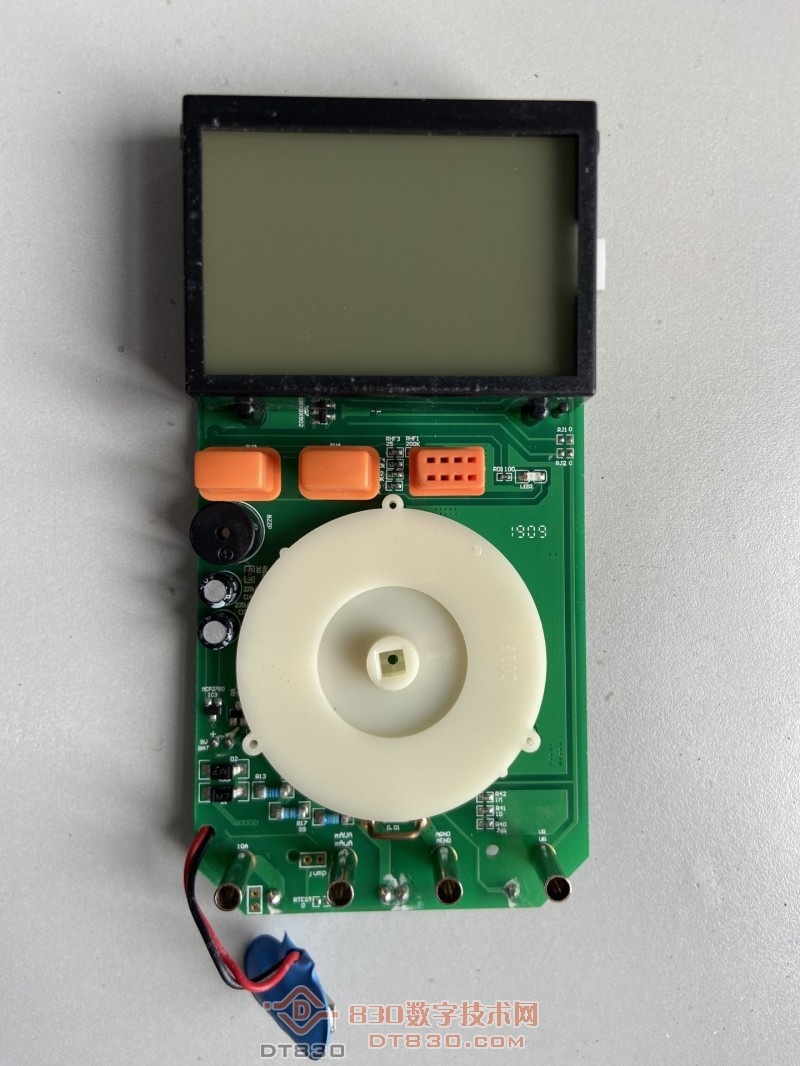

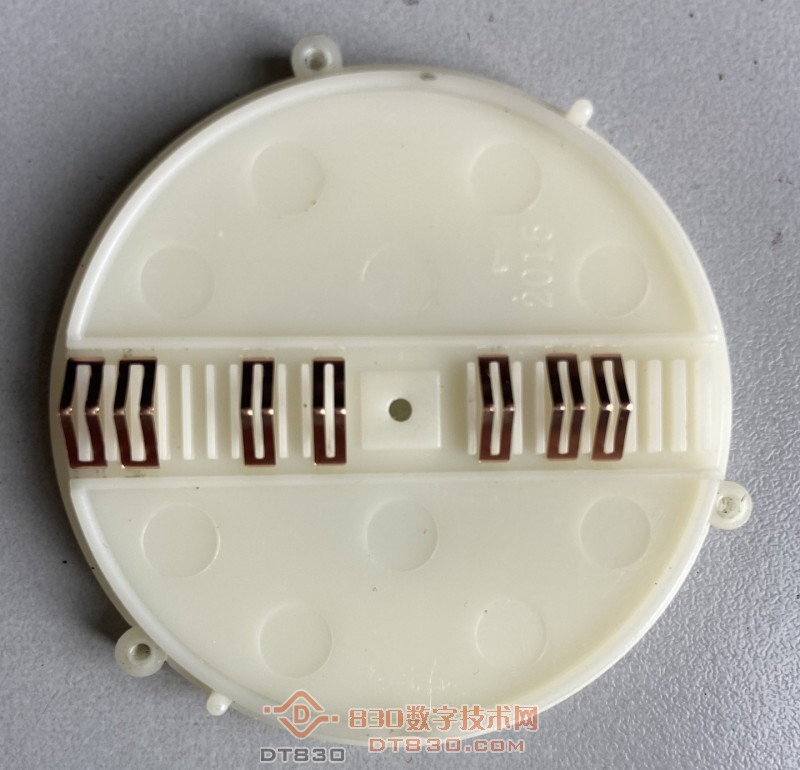

五代改用单片机方案,转盘变回单面V片,电容档简化成1个,量程提升到2000uF,变大但是没有之前的速度快。如对量程需求不高还是建议要四代之前版本,测速快。主控是8129,就不再动烙铁拆了。


2015-02-10 9806 (V0.9) 01.JPG 2015-02-10 9806 (V0.9) 02.JPG 2015-02-10 9806 (V0.9) 03.JPG 2015-02-10 9806 (V0.9) 04.JPG 2015-02-10 9806 (V0.9) 05.JPG 2015-02-10 9806 (V0.9) 06.JPG 2015-02-10 9806 (V0.9) 07.JPG
