胜利万用表资料补全计划—VICTOR VC9808+篇之第二代

马蜂

因为经营，所以热爱。因为热爱，所以一直有个想法，想把经手过的万用表，整理归纳出来，作为一份资料收藏，并提供给大家参考。整理肯定有遗漏，描述也未必准确。都会附上弹片位置图，方便有同款表但是V片掉落混乱的朋友对比安装。内容比较主观，也很肤浅，只是我个人对胜利系列万用表的一些认识。欢迎大佬来指正，完善。

声明：所有拍摄用表都是经过我手的，自己拆开拍照，型号肯定不全，不要介意。

以下进入正题。开篇是VC9808+系列。据我和厂家证实，目前9808+系列共出到了八代产品。因第八代2024款我没有经手实物，所以只收录了一到七代的版本，其中五代还出了电容量程不同的版本。所以我把经手过的都拍出来照片，供大家参考。

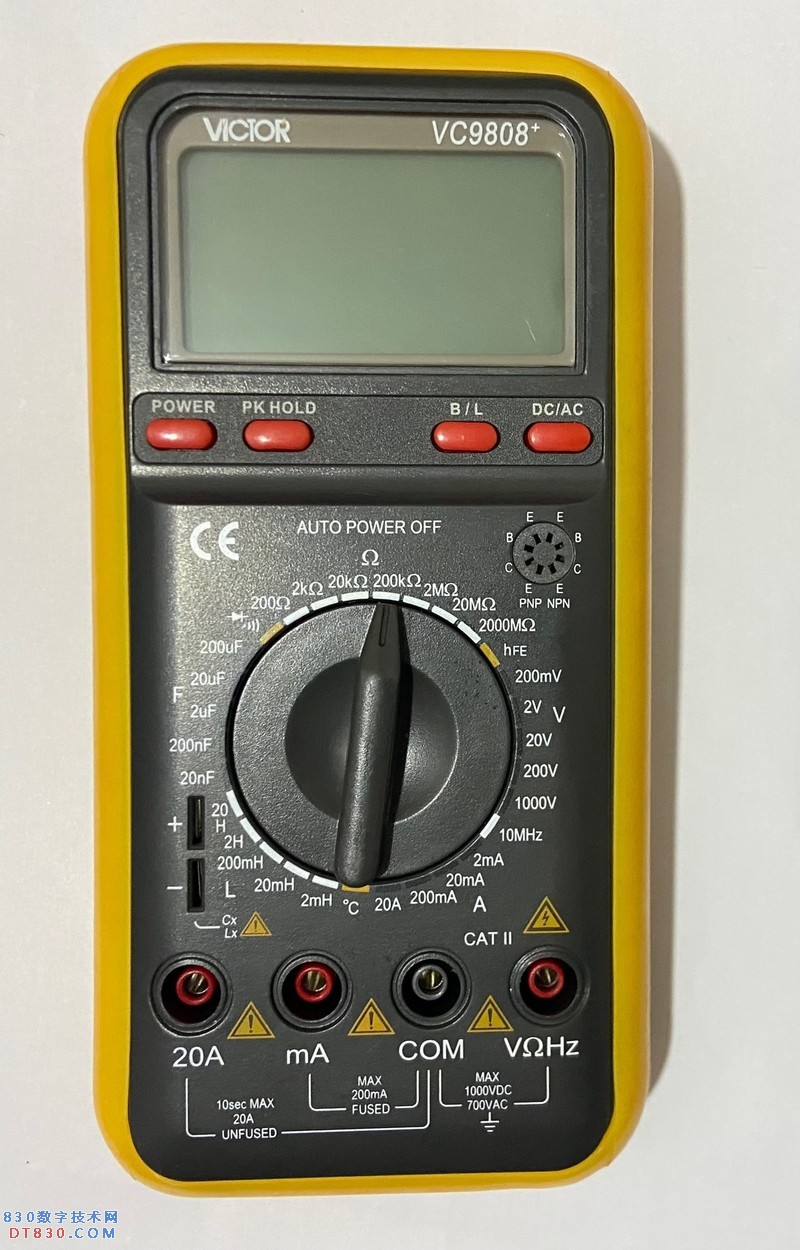

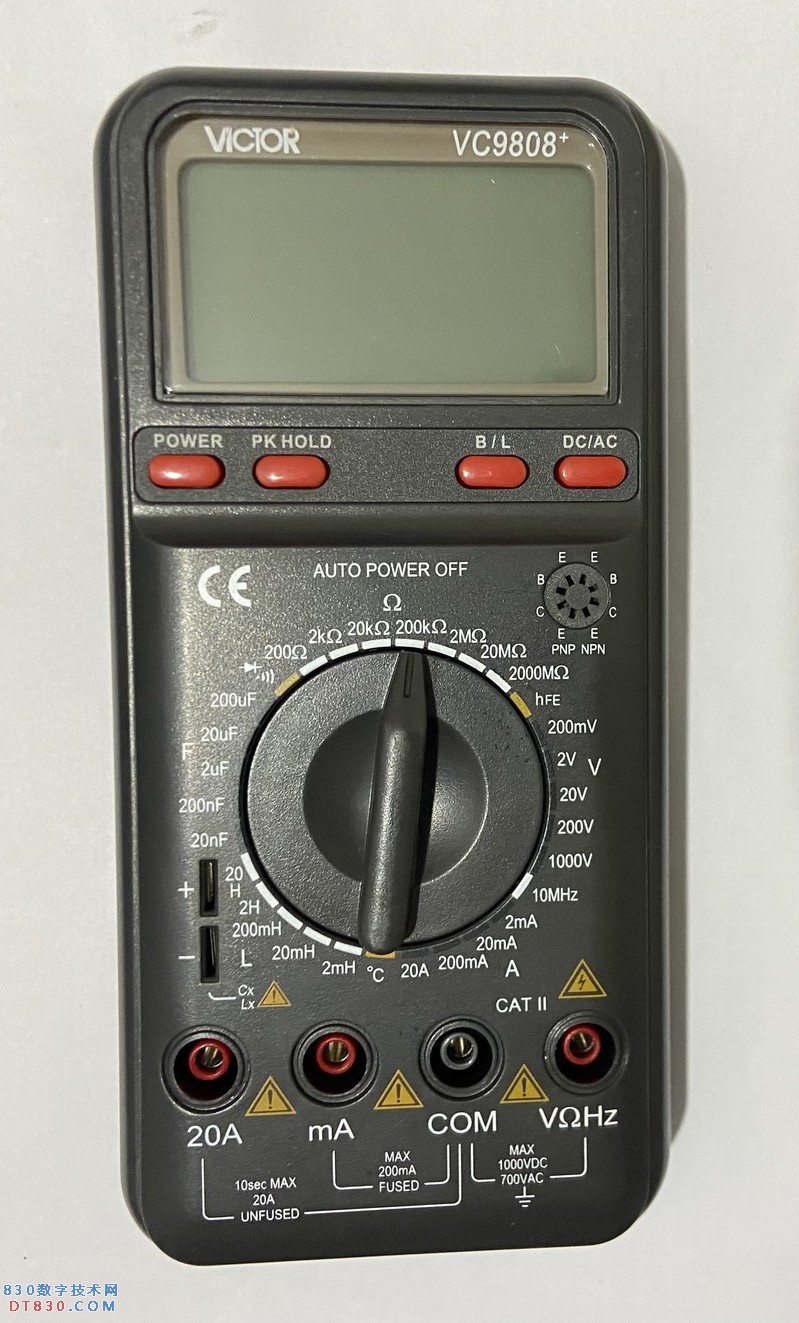

VC9808+，三位半表，除基本的电压，电流，电阻，电容，频率，温度测量功能外，能够测电感是它的主要卖点。

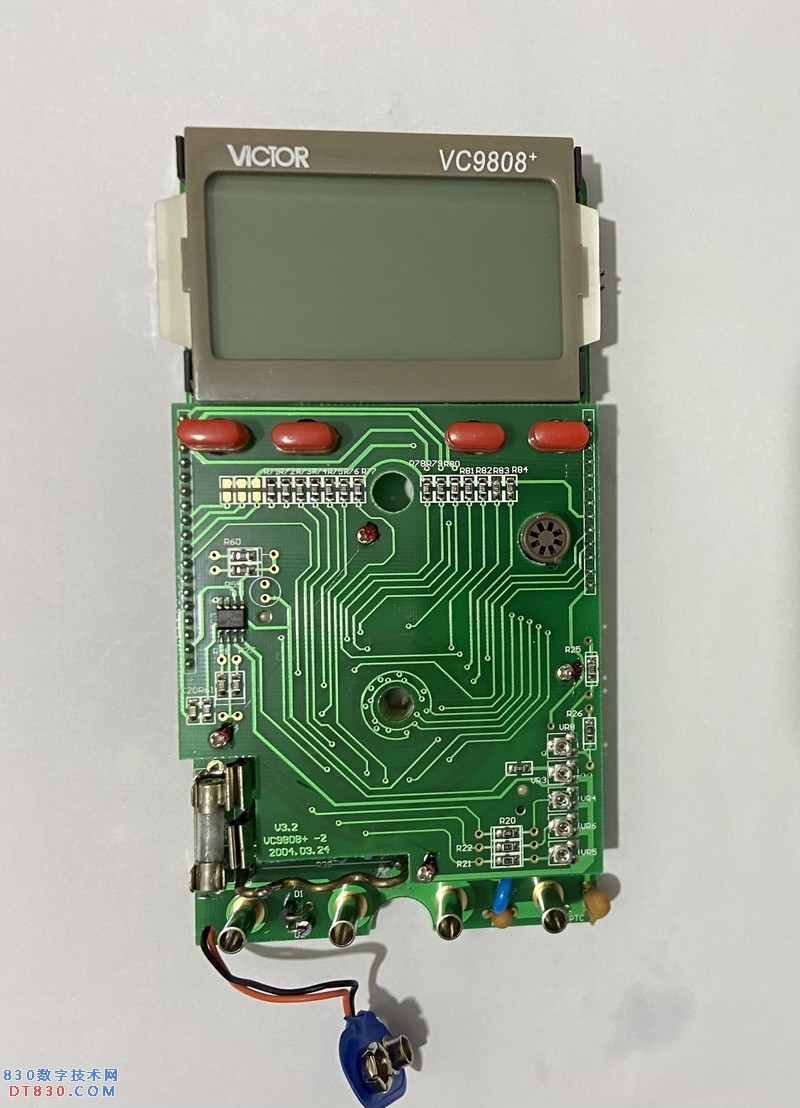

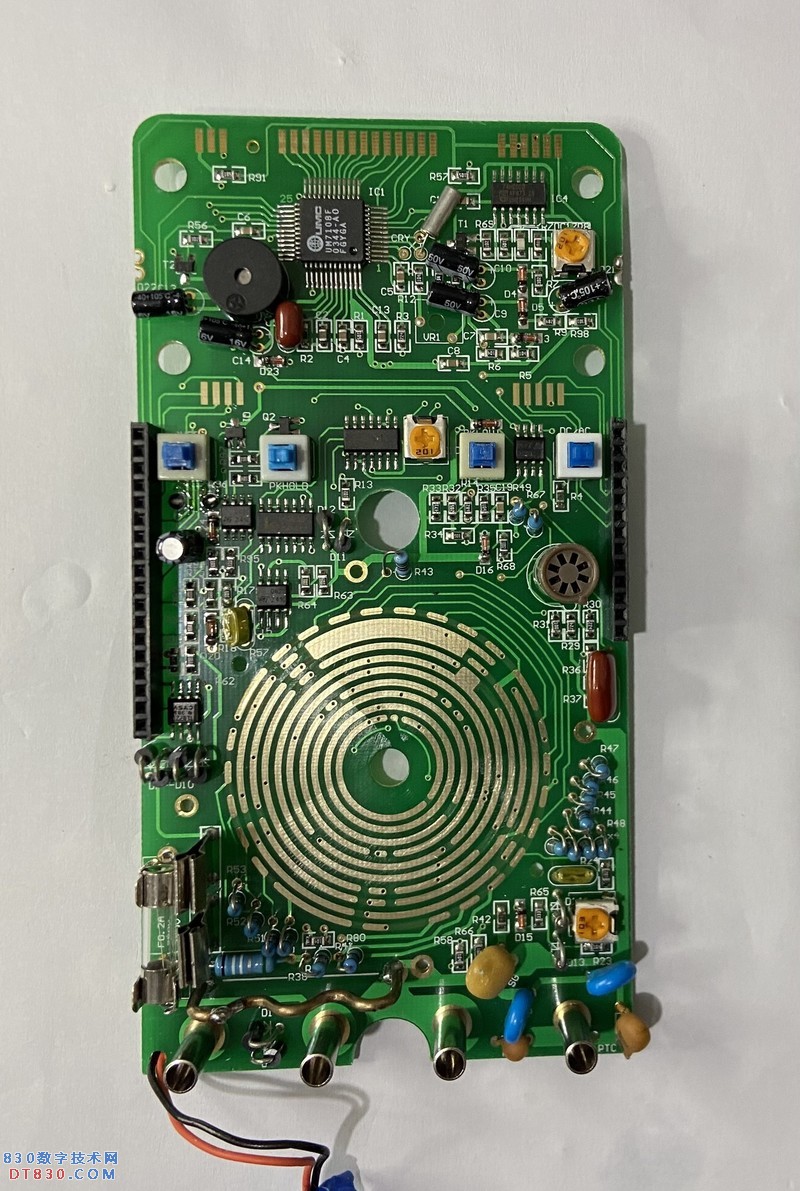

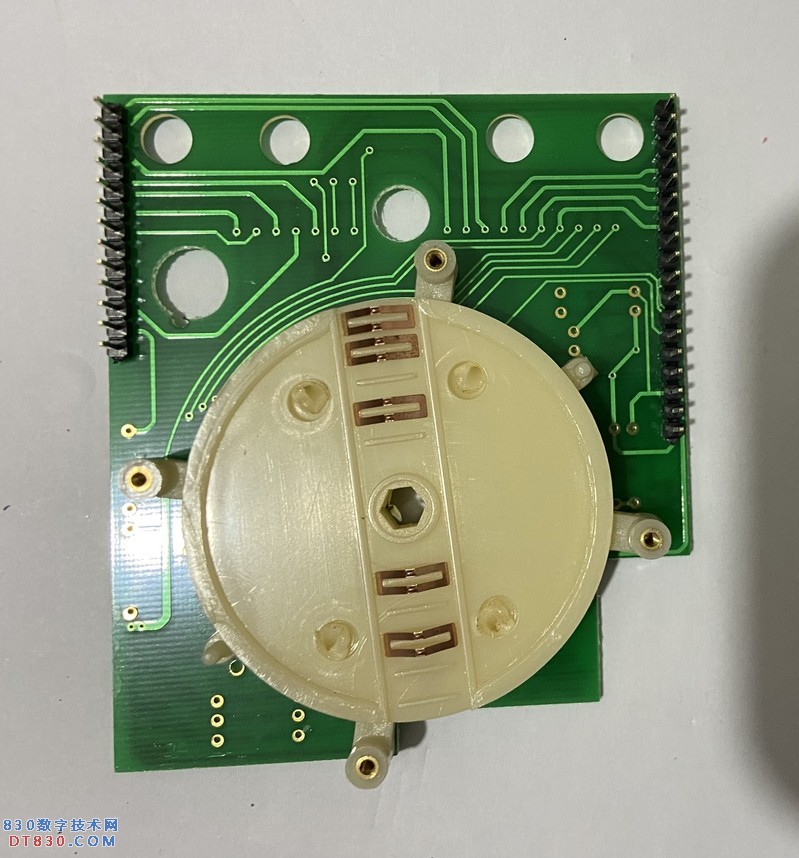

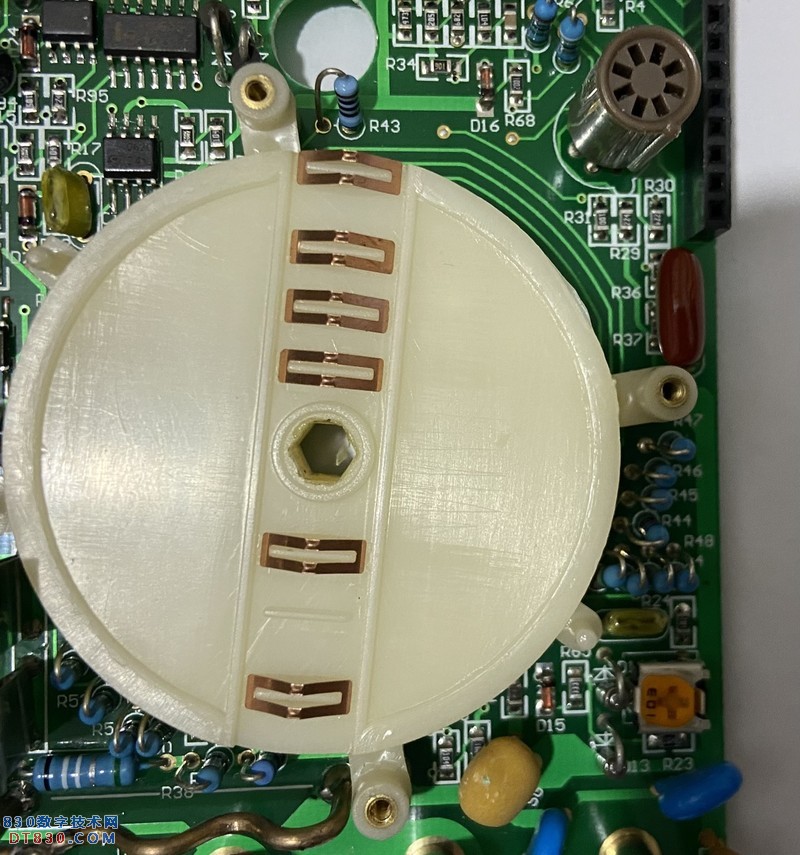

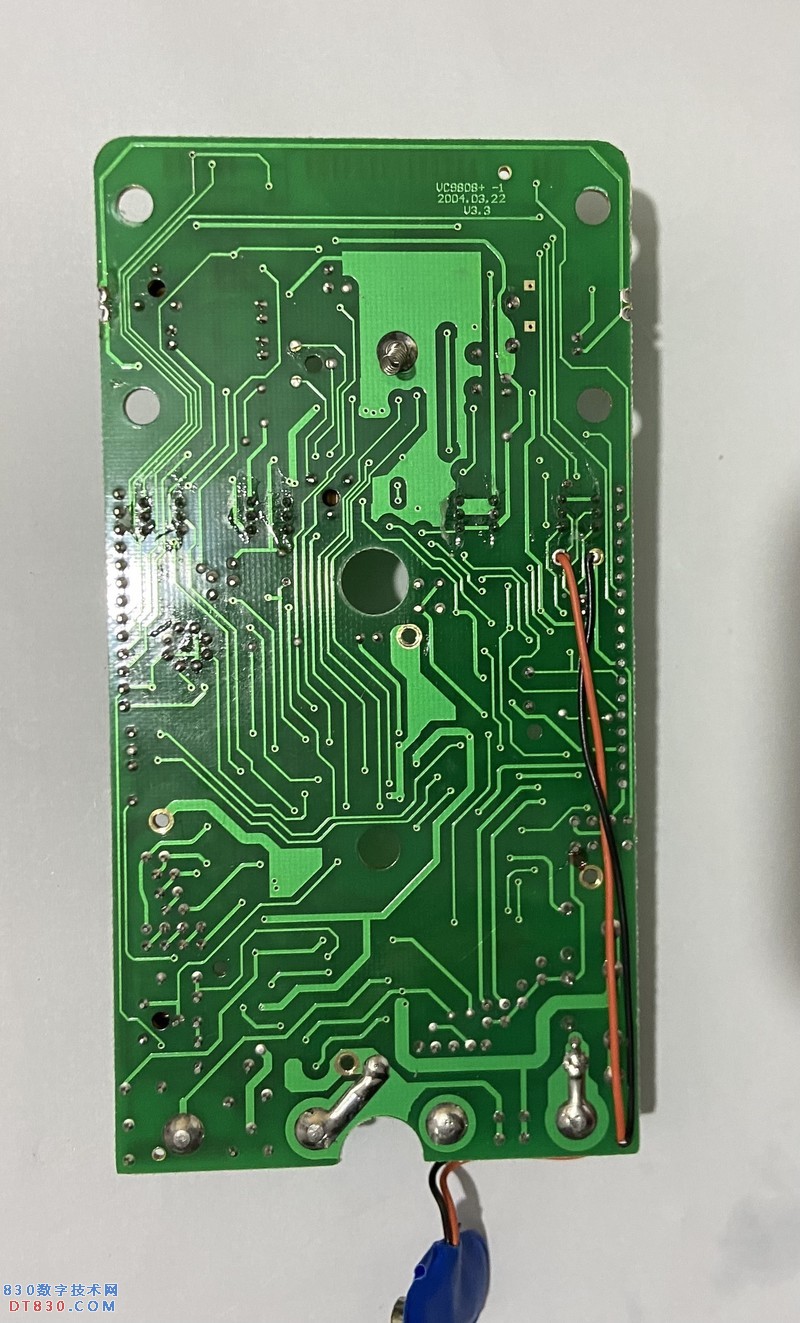

第二代VC9808+。实物主板丝印是VC9808+ 2004.03.22。依然是沿用前版的联电UM7108F，48脚硬芯主控芯片。真材实料，这个芯片2025淘宝价最低都七八十1颗了😂。主板采用双层V片，大小板结构，电容电感电路集成在了小板上。所以如果电容和电感档故障，但是其他档位正常的话，九成是这块小板上的问题。

鼎金

清晰明白

喜欢就好

做工不错，谢谢分享。

joanzeng0325

一代和二代的内部电路大同小异，感觉二代外观漂亮些！
