数字万用表二极管档测量开关电源1H0165R芯片的发现

wgsd

体现二极管性能指标其实就是不同电流下的压降。由于过去的指针表测量二极管压降，不能为二极管提供一个横定电流和所需的电压，不得已用存在有电压源的电阻档，但因为各种表采用的电压（1.5V~9V等）不同，和内部串联的电阻（电阻档不同）不同，导致通过二极管的电流不同，且产生不同的压降，并已电阻的形式（非压降）显示视值，所以各表显示的阻值离散性很大，也只是估测二极管的大致性能。
如今的数字表，因都具备电压源，且主流表（较正规的）一般均提供1mA的恒流源，测得是二极管在指定电流下的压降，所以基本体现了二极管的实质性能。
如同一表（因有的表提供电流不同）测IIN4001二极管，有的二极管显示0.5V，有的显示0.7V，显然0.5V的二极管在此工作环境下压降较小。如果用作整流，在同样工作条件下压降小的二极管效率较高。
同一只二极管，在不同的数字表测量，只要各表内部选用的是恒流源，且电流取值相同，其视值是一样的。
手持表很多也选用1mA电流测二极管，但并非较理想的恒流，只是在各自选用的电压下串联电阻来确定电流。
至于二极管档的开路电压，当然越高越好，如可测量1.8V、2.2V、3V等不同发光二极管的压降和区别好坏。但这也必须在表的量程显示范围内，如有的表二极管档显示范围是1.2V，有的是2V，有的是3V等。
本人的DT9203开路电压2.7635V，能点亮白色发光管，但看不到压降（显示超量程）。
而3457开路电压（3K电阻档，1mA）6.505V，点亮白色发光管，压降2.5553K（V），用9203监测压降2.578V。（一般都用3457电阻3K档测量二极管和电池内阻（因该表没有专设二极管档））。

光速飞行

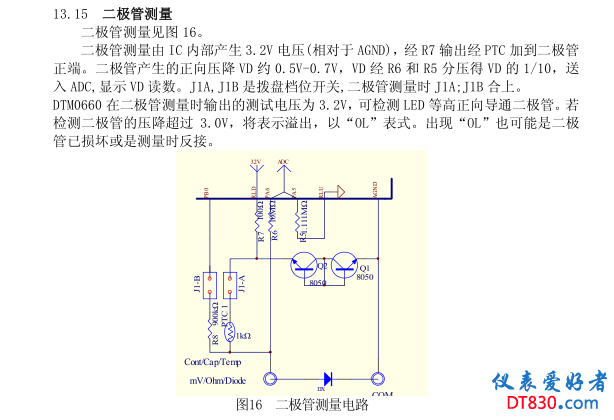

DTM0660方案的工作原理，现在这个方案的数字表用得最多。看了原理图就知道开路电压是多么的重要，就是能测量开路电压和溢出电压范围内的元器件压降。

光速飞行

wgsd 发表于 2017-12-13 11:31
体现二极管性能指标其实就是不同电流下的压降。由于过去的指针表测量二极管压降，不能为二极管提供一个横定 ...

说得不错，很好！

wgsd

光速飞行 发表于 2017-12-13 14:00
说得不错，很好！

业余爱好，说不到点子上，还是你分析的透彻。

光速飞行

wgsd 发表于 2017-12-13 16:24
业余爱好，说不到点子上，还是你分析的透彻。

哪里，有爱好就好，我也不过是多看几次而已。

SG830

只要注意一下二极档采用的测量电流方式(恒流可或非恒流)和测量电流太小，就明白了。开路电压和溢出电压只是二极档的另一个参数而已，要全面考虑的。

光速飞行

SG830 发表于 2017-12-13 20:33
只要注意一下二极档采用的测量电流方式(恒流可或非恒流)和测量电流太小，就明白了。开路电压和溢出电压只是 ...

这个是肯定的了，有电压，就会有电流，不会单独出现的。

SG830

我是说第4脚有些表能测出数值，和二极档的测量电流有很大关系。

光速飞行

SG830 发表于 2017-12-13 20:58
我是说第4脚有些表能测出数值，和二极档的测量电流有很大关系。

这样子，我没有看清楚，领会错了。

光速飞行

原来如些！数字表二极管档在测量1H0165R芯片四脚没有读数，是测量电压超过了溢出电压。
