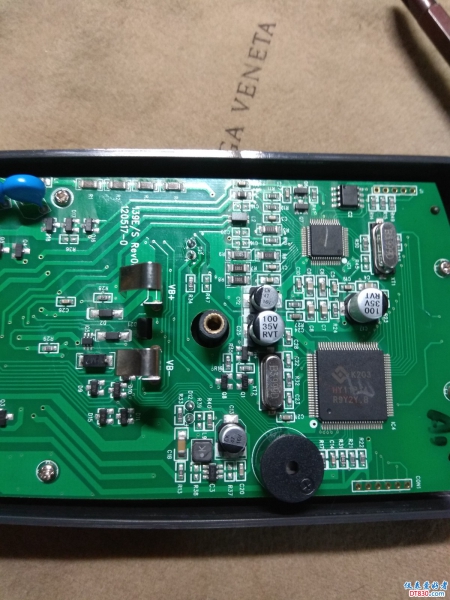

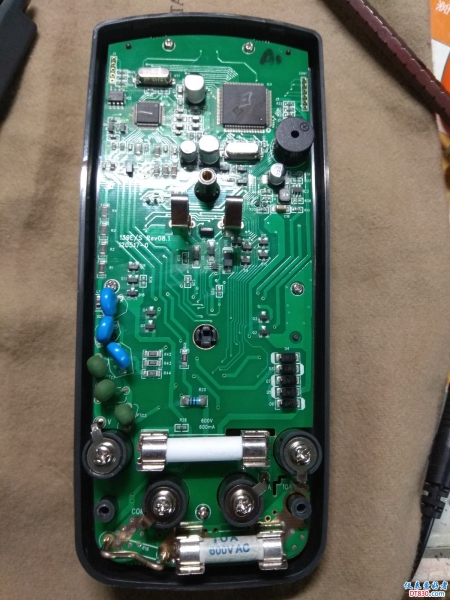

尤利徳UT139E万用表全网首拆

[复制链接]
发表在  2018-1-8 13:50:57  | 显示全部楼层 | 阅读模式
博览中心
物品类别: 万用表
年代: 2000年或以后
是否拆机:
UT139E,比起139C的区别部分,交流滤波有VFC模式变为了LPF模式,增加了LoZ档位。

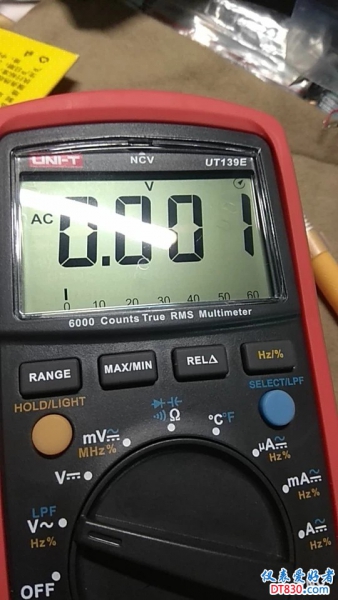

同时增加的底部的模拟条,不过说实话模拟条速度一般,也只是看个趋势。

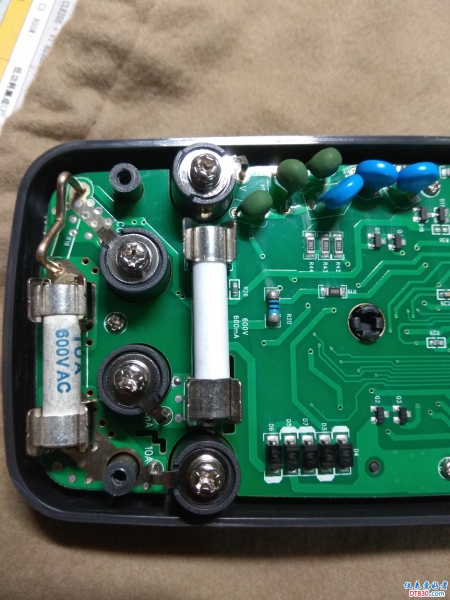

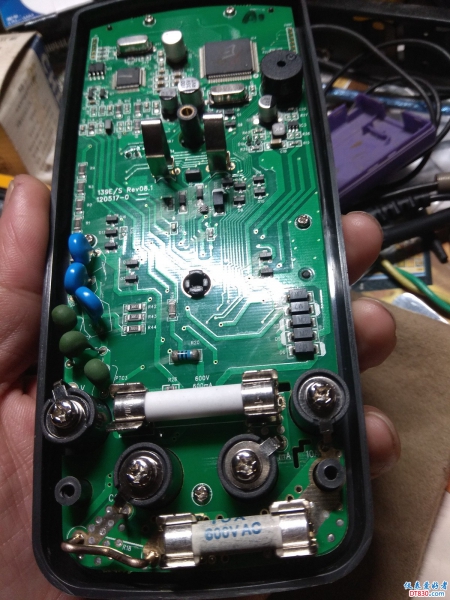

内部个人感觉保护更完善点
并且139E已经支持闭壳校准,可以直接按键校准万用表了。没有电压电阻基准源的就不要尝试了,按错会数据错乱的。
因为论坛图片大小限制,本论坛图片比数码的更清晰
贴膜图 idlefish-msg-1514673900680.jpg NF07.jpg

已有1人评分金钱 理由
5448 + 10 很给力!

查看全部评分 总评分:金钱 +10

发表于 2018-1-8 14:12:59  | 显示全部楼层
好表,适合专业电器维修人员使用,可测变频器和逆变器基波信号。
发表于 2018-1-8 15:37:25  | 显示全部楼层
楼主小表不少,又一个全网首拆,这回不用自己证明自己啦。
发表于 2018-1-8 17:54:06  | 显示全部楼层
好表,做工精细,只是模拟条并没有多少人在看它,我是从来不看它
发表于 2018-1-8 20:34:26  | 显示全部楼层
现在做工好多了,在进步。
发表于 2018-1-9 07:53:22  | 显示全部楼层
谢谢分享

看芯片与139C和ZT111等不一样,

1、楼主方便的话,测一下二极档短路电流?和最大显示电压(量程)(用个50K或100K可调电阻慢慢调到最大显示)

2、也可测个普通开关电源,带载后测开关管D极的直流电压(正常的应该带载略低于空载)
这方面我手上的ZT203好于139C

谢谢楼主
这二个问题应该现在关心的人比较多了,不少表表现不好
发表于 2018-1-9 08:24:52  | 显示全部楼层
散淡021 发表于 2018-1-9 07:53
谢谢分享

看芯片与139C和ZT111等不一样,

【也可测个普通开关电源,带载后测开关管D极的直流电压】,测这个电压能说明什么情况?
发表于 2018-1-9 08:34:33  | 显示全部楼层

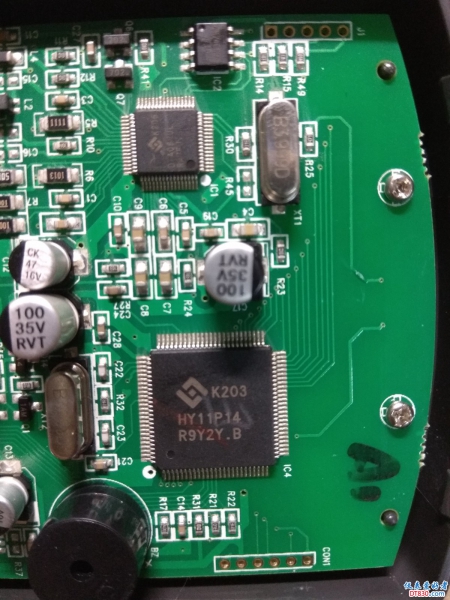

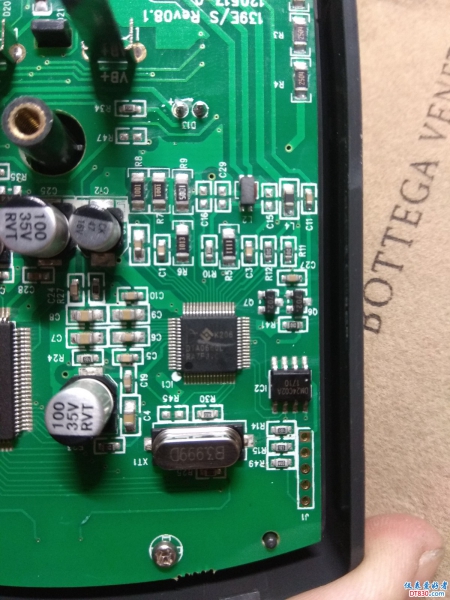

芯片的logo是HY?华仪?
发表于 2018-1-9 08:36:09  | 显示全部楼层
勇闯沙滩 发表于 2018-1-9 08:24
【也可测个普通开关电源,带载后测开关管D极的直流电压】,测这个电压能说明什么情况? ...

我比较看重测DCV(过去没波波和好表,业余的大多是靠测和记录关键点的DCV来判断故障,现在有条件可记录波形对比,但记录交流电压重复性没有记录DCV好)

不少手持表测普通开关电源D极带载后的DCV 会出现千差万别, 如我的71A 空载还能测(有时不准),带载就乱跳乱叫。
发表于 2018-1-9 08:43:04  | 显示全部楼层
勇闯沙滩 发表于 2018-1-9 08:24
【也可测个普通开关电源,带载后测开关管D极的直流电压】,测这个电压能说明什么情况? ...

D极:DCV是工作电源,ACV是工作内容,D极信号比较乱(波波也不大好测还要隔离),DCV抗干扰差的表不行。
如果表正常,通过测D极DCV的变化可以估测电源的工作情况(起振、空载、轻载、过流发热等等)
