睿登（UM24C）USB 彩屏 测试仪试用测评

tntzpq

文章目录：

一、拆包展示商品
二、线阻功能测试
三、蓝牙上位连接
四、USB测试仪数据对比
五、测试仪拆解看构成
六、产品优势及建议

简述：

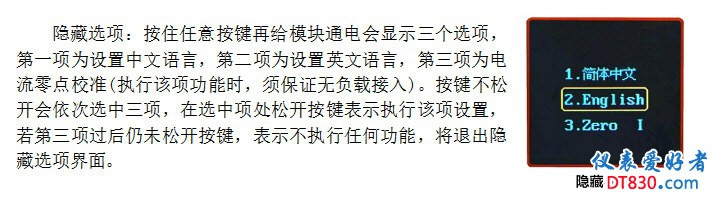

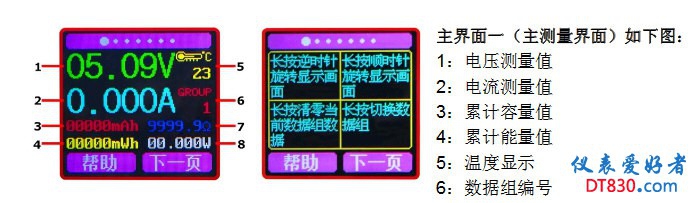

中文转换方法：

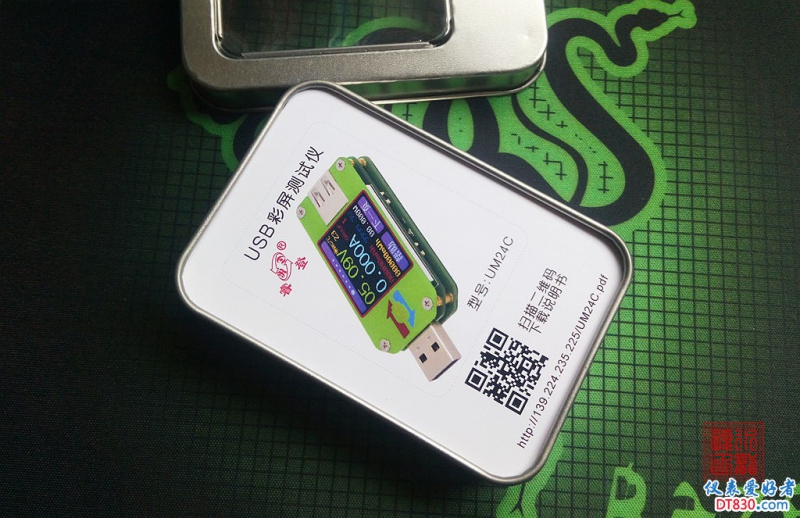

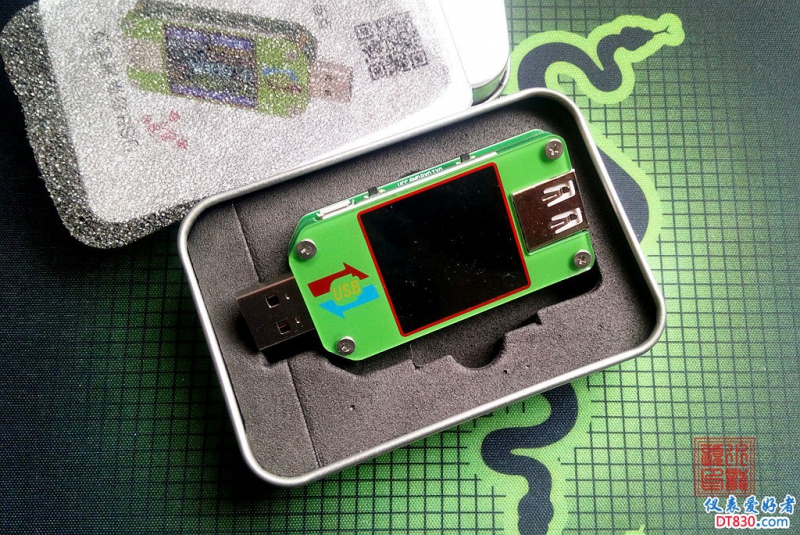

一、拆包展示商品

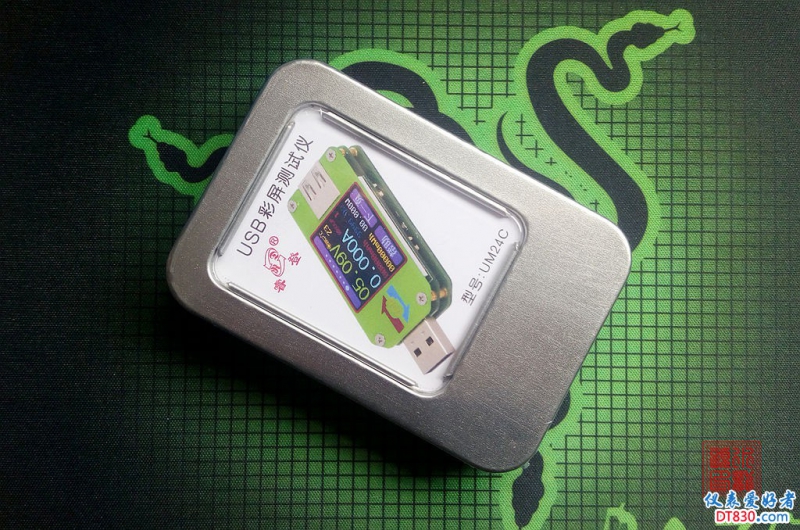

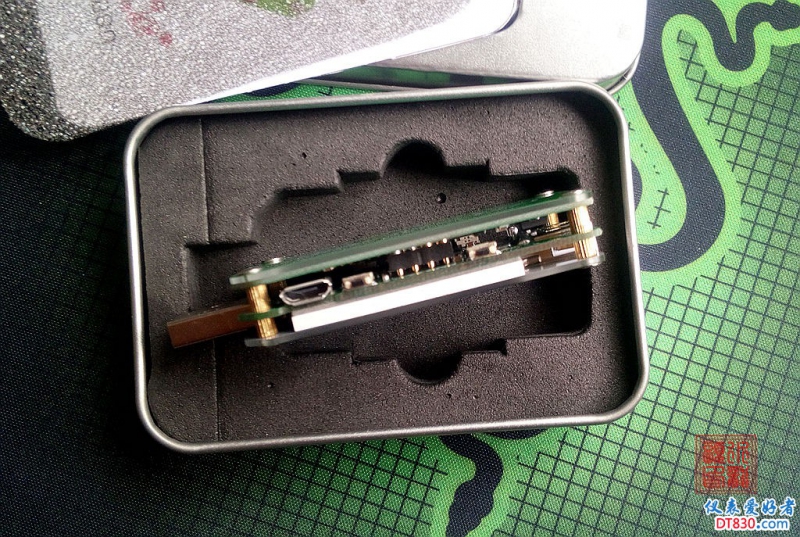

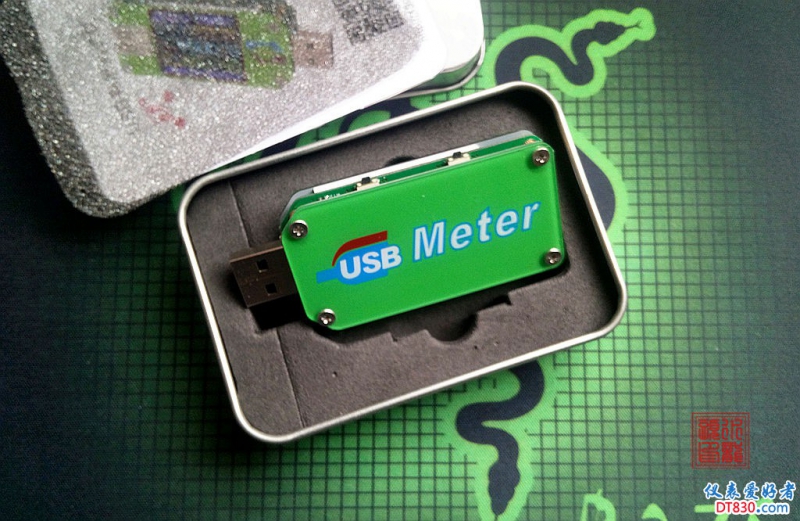

铁质塑封

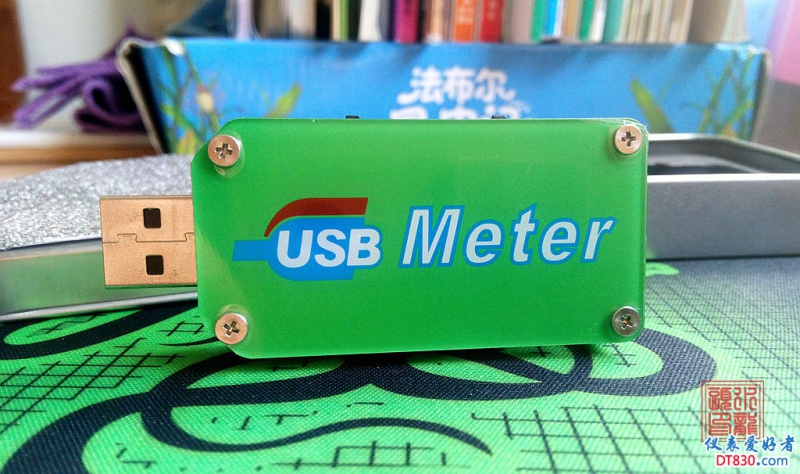

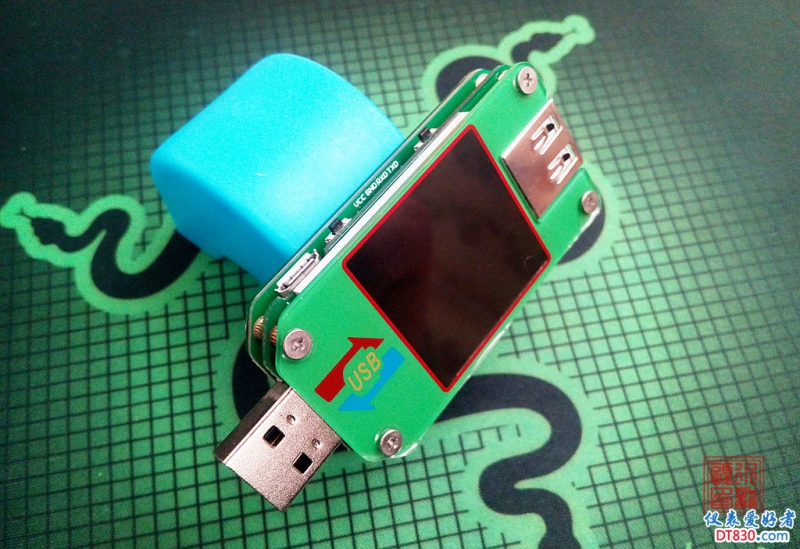

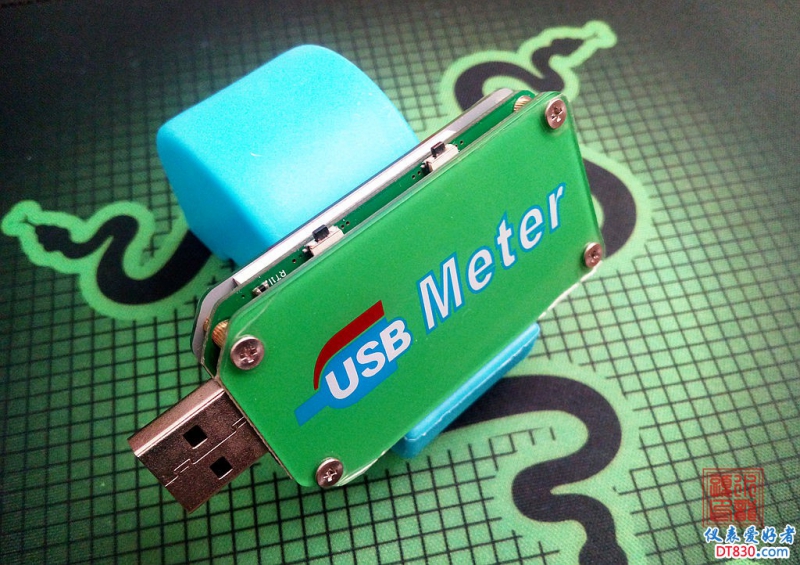

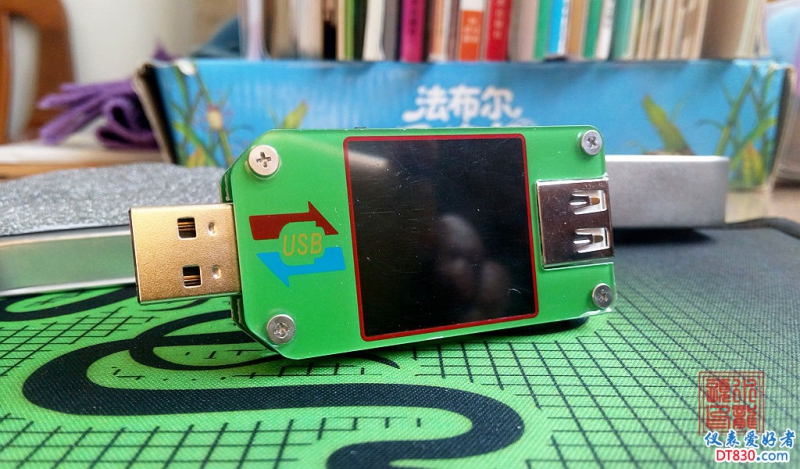

靓丽的外表

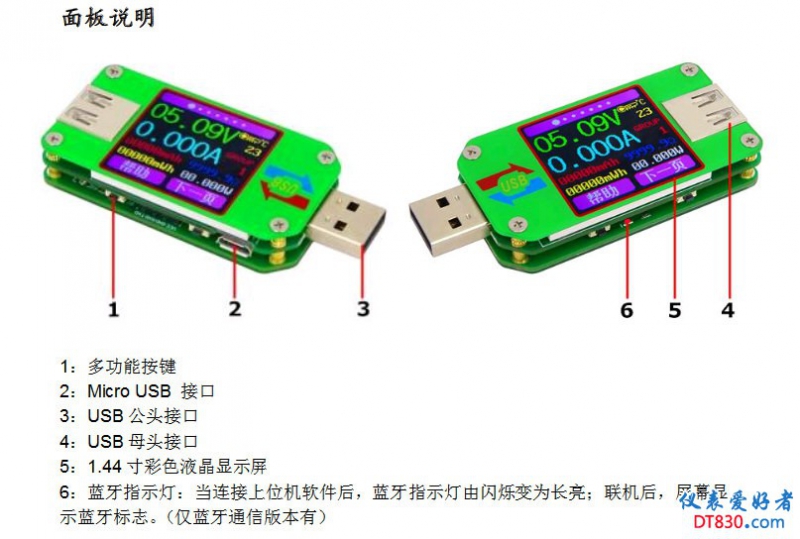

操作按键，两上两下

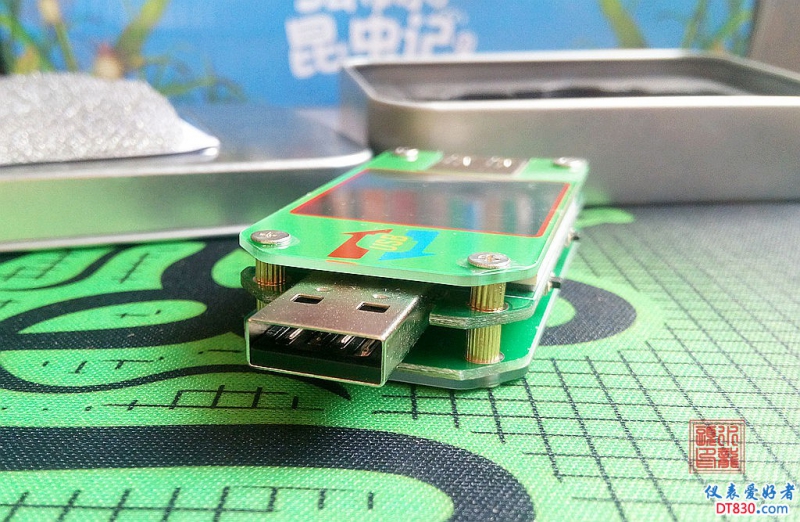

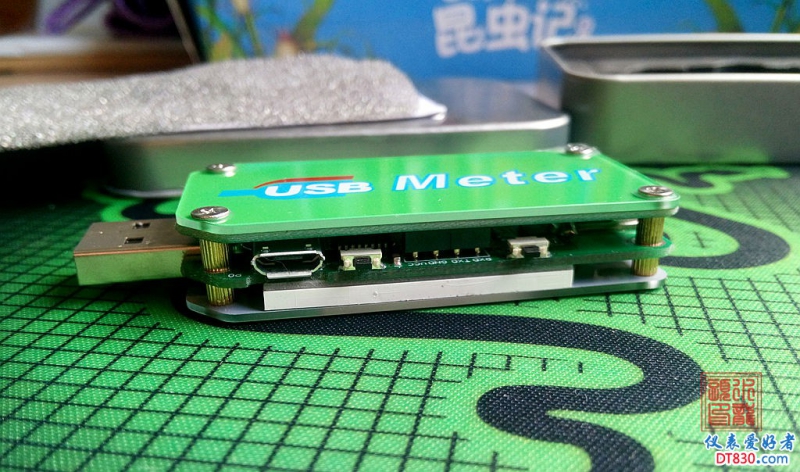

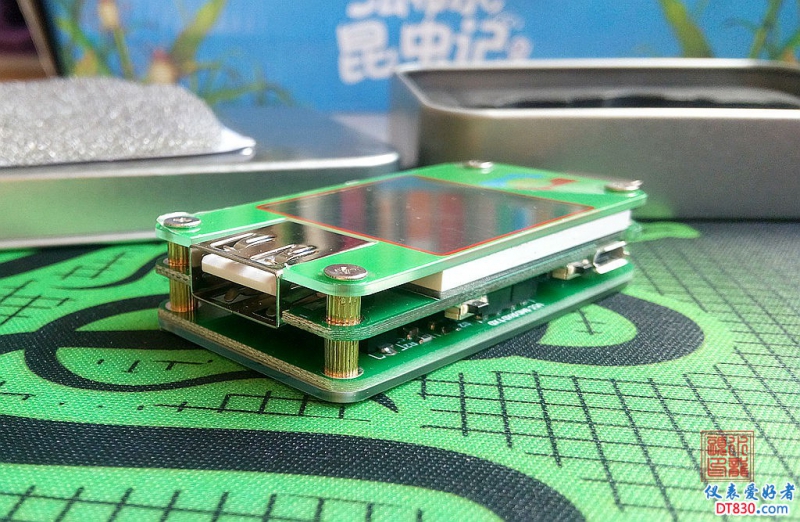

Micro USB接口用来测线阻












go on

tntzpq

二、线阻功能测试

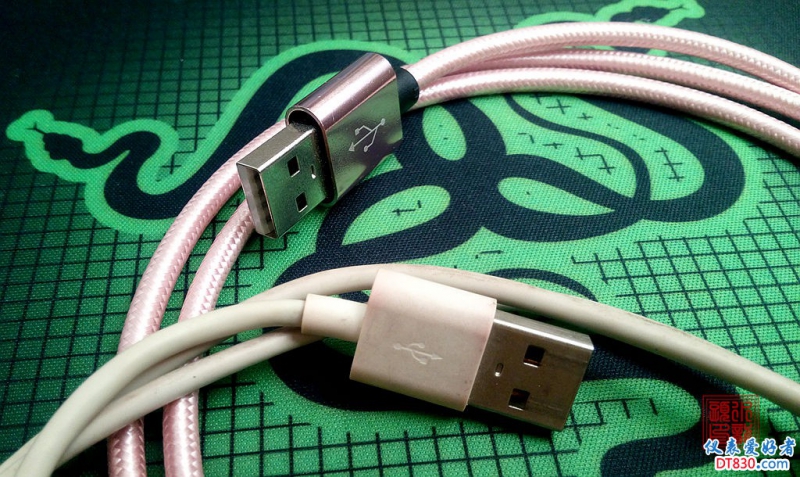

95CM魅族原装线（使用2年）；95CM无牌数据线（很少使用）。

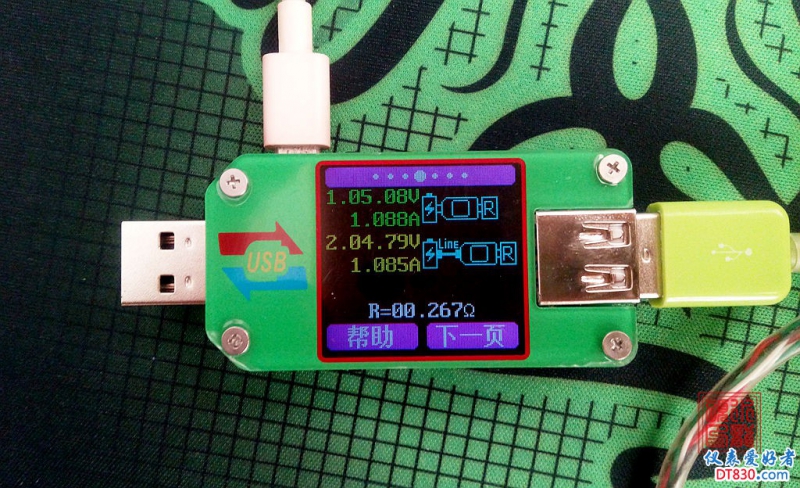

魅族线：267毫欧。可能用的时间久了点，加上天冷有点硬，会有一定影响。

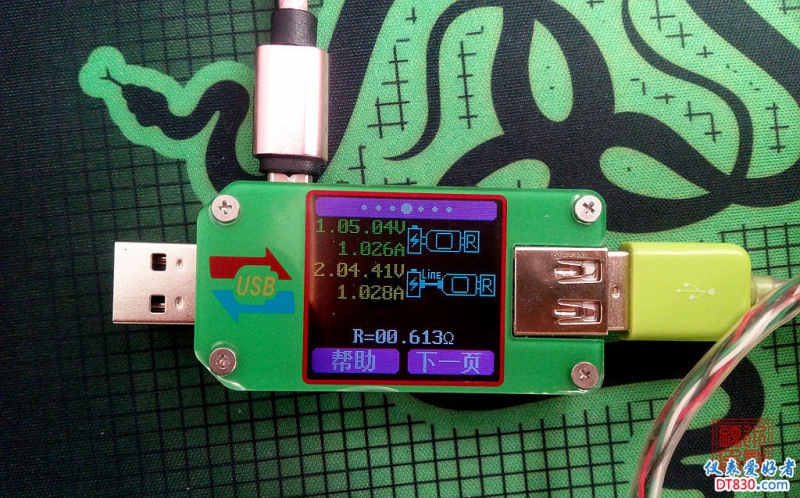

无牌线：613毫欧。差距很明显。

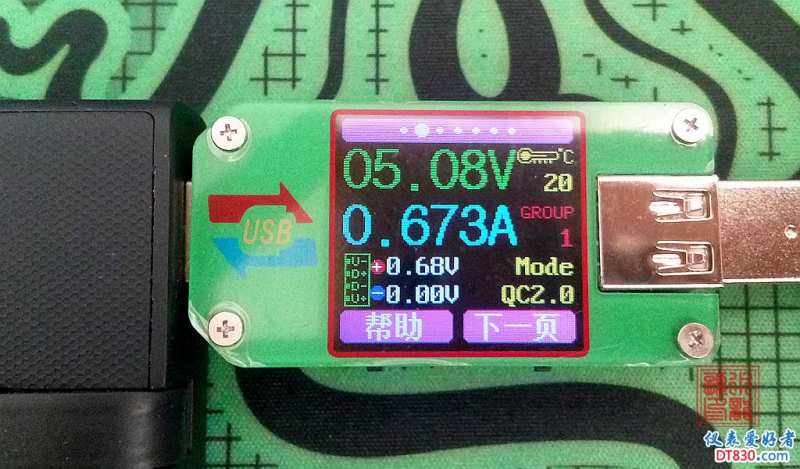

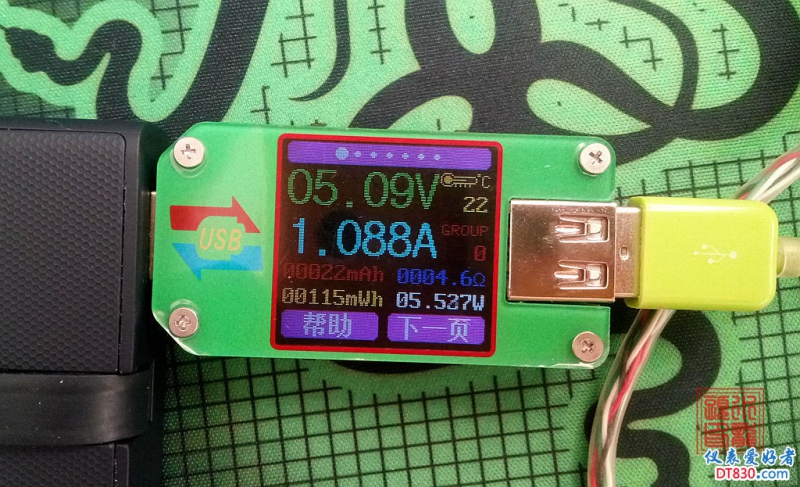

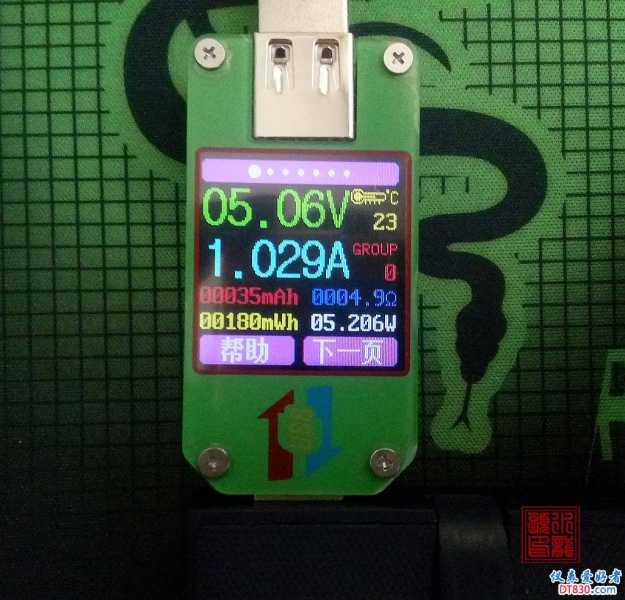

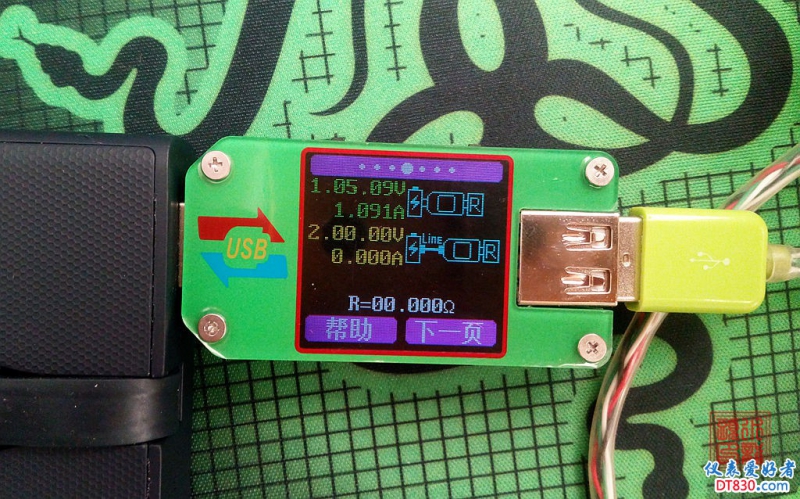

手痒，空载、带载看看

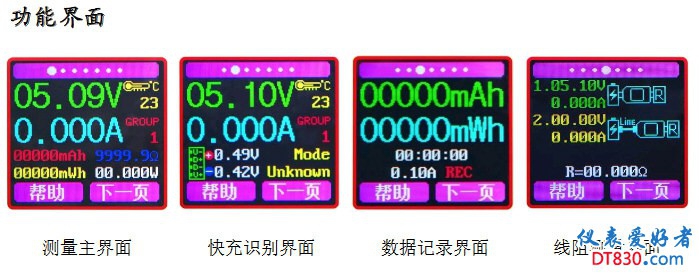

屏幕可旋转



长按上边按钮，可以实现屏幕左右旋转。对于观测来说，甚为方便。

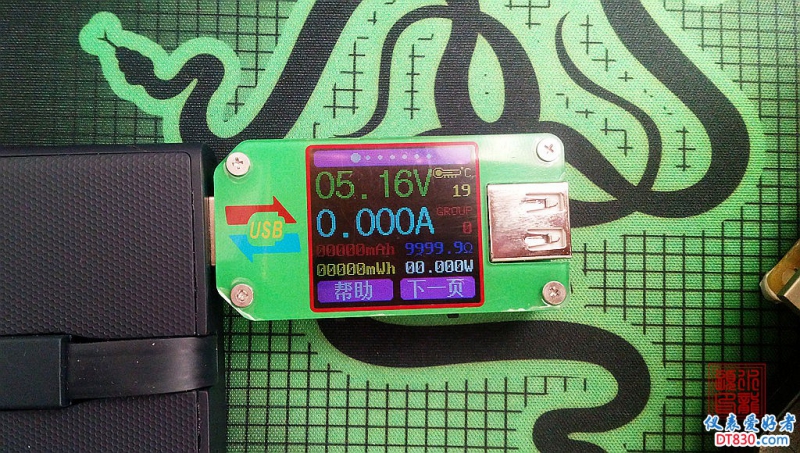

这下测数据方便多了


三、蓝牙上位连接

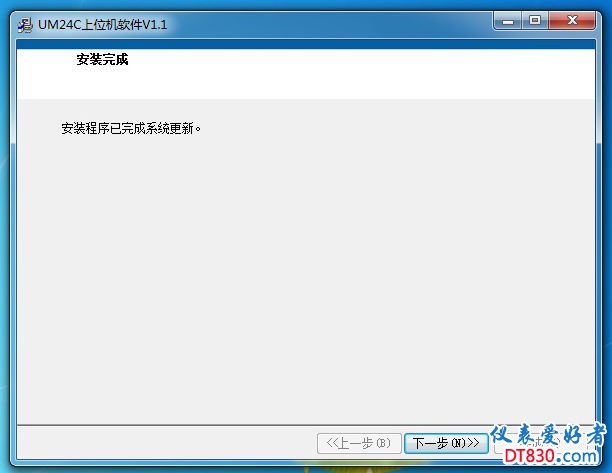

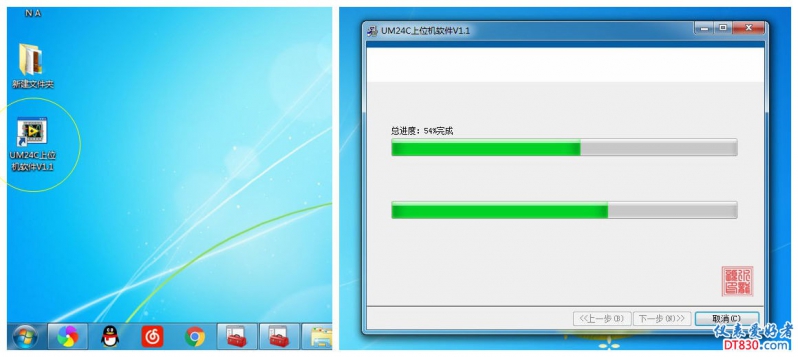

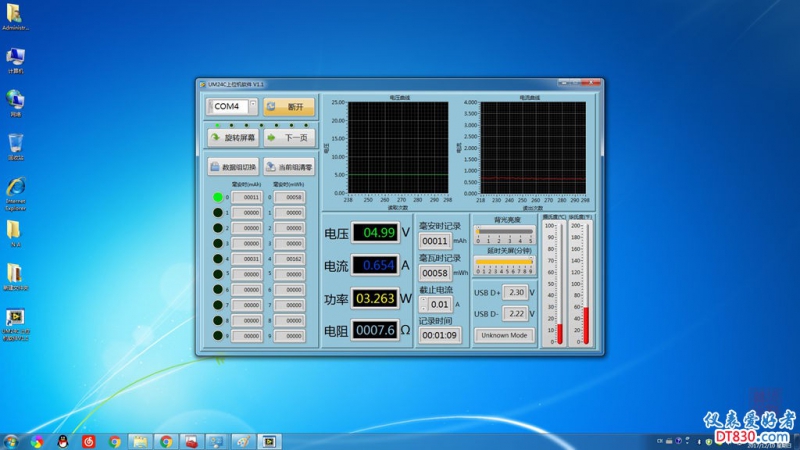

安装上位机软件



UM24C测试仪开机等待

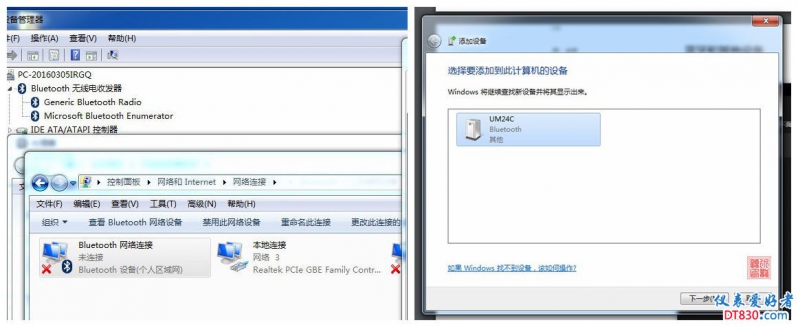

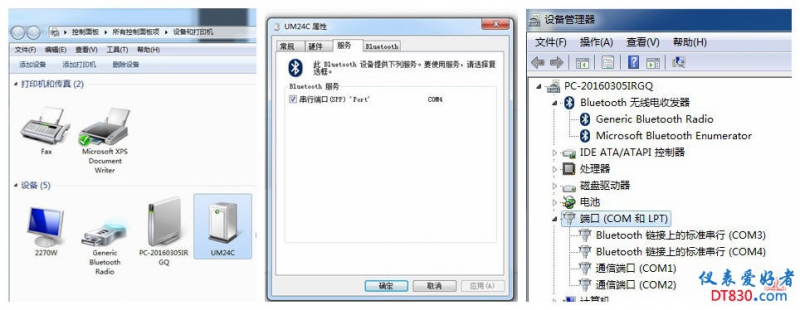

蓝牙连接、串行端口设定COM4

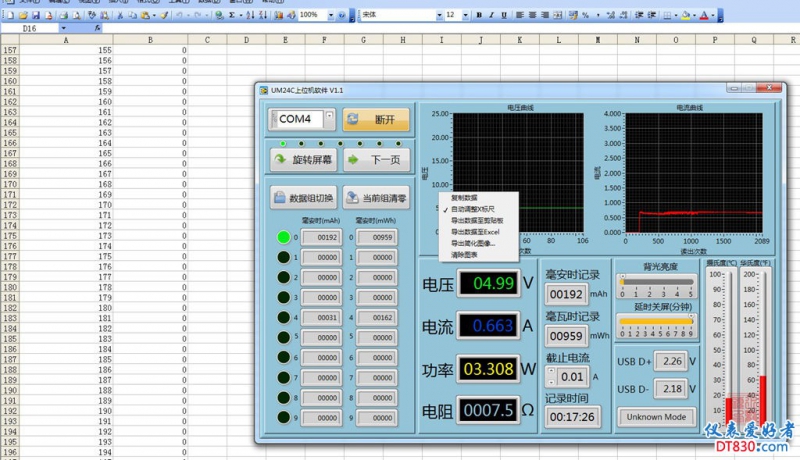

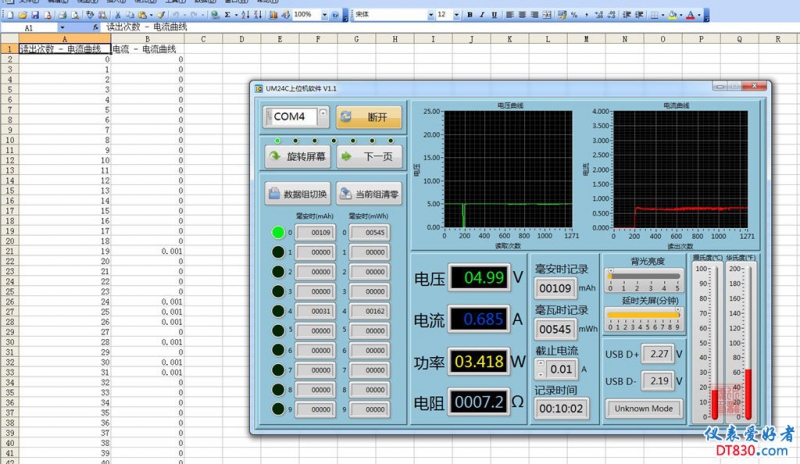

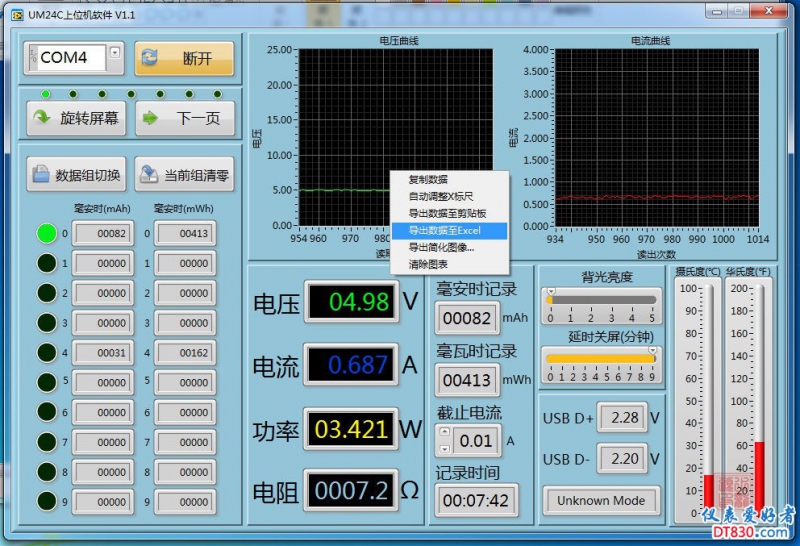

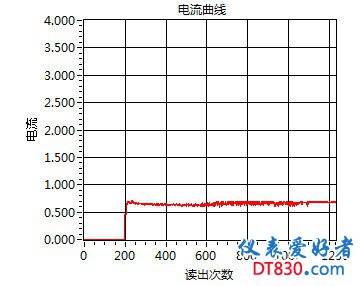

蓝牙指示灯由闪烁变为长亮时，点击联机，这样就可以同步显示相关数据与曲线。

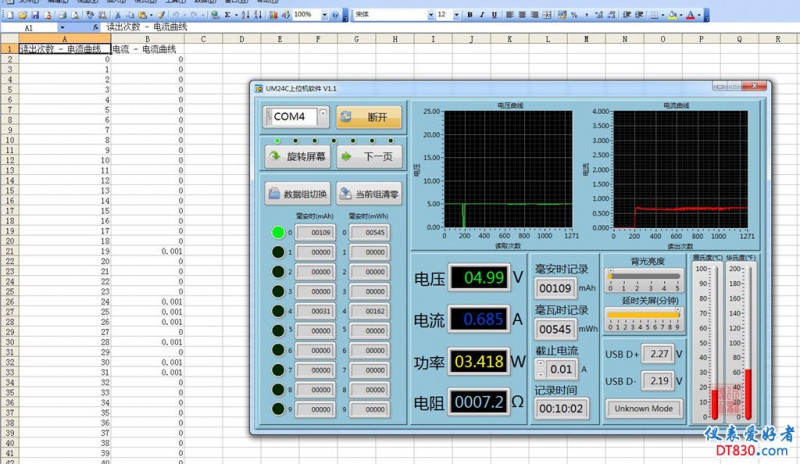

数据还可导出至表格文件与BMP图片。





X轴标尺可设置自动调整



go on

tntzpq

四、USB测试仪数据对比

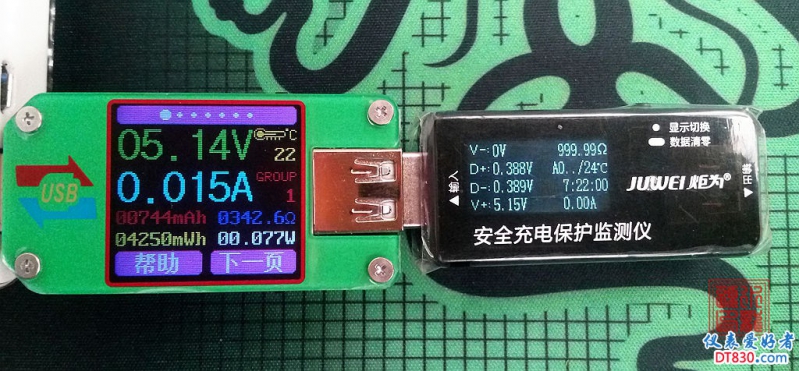

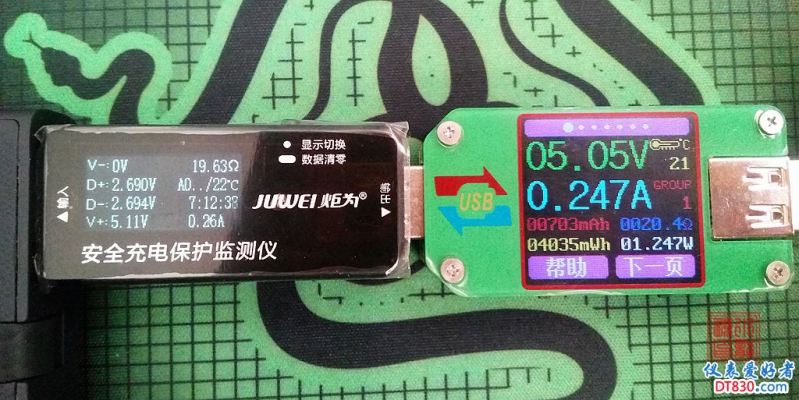

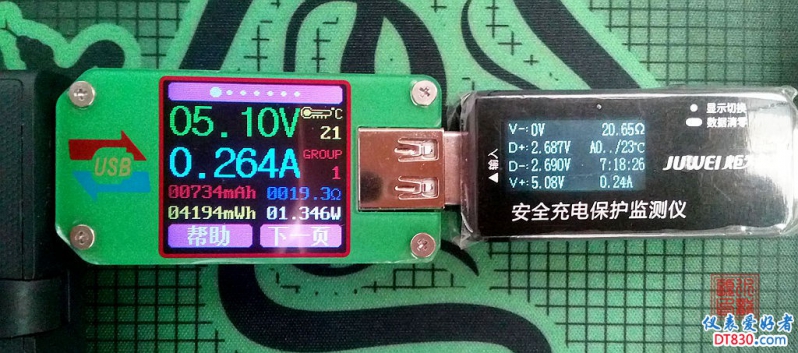

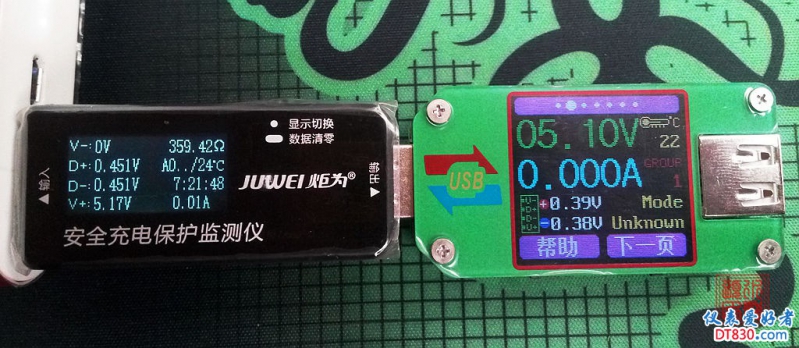

睿登UM24C测试仪与炬为测试仪对比
带载对比数据：
炬为前置：炬为压降0.06V，前置阻抗竟然比后置阻抗小0.77欧。


睿登UM24C前置：UM24C压降0.02V，前置阻抗小于后置阻抗－1.35欧。


..........

空载对比数据：

炬为前置：UM24C阻抗359.42欧、待机电流20毫安以内（根据屏模亮度最高27MA）；


睿登UM24C前置：炬为阻抗342.6欧、待机电流15毫安。


5V/9V/12V也试下

5V

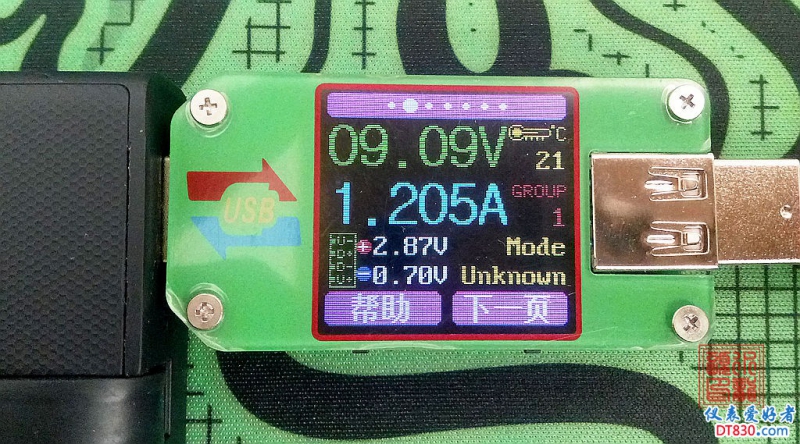

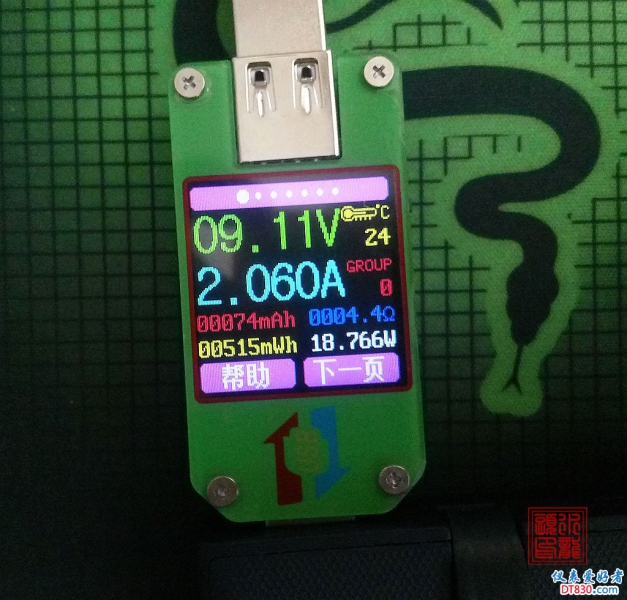

9ｖ

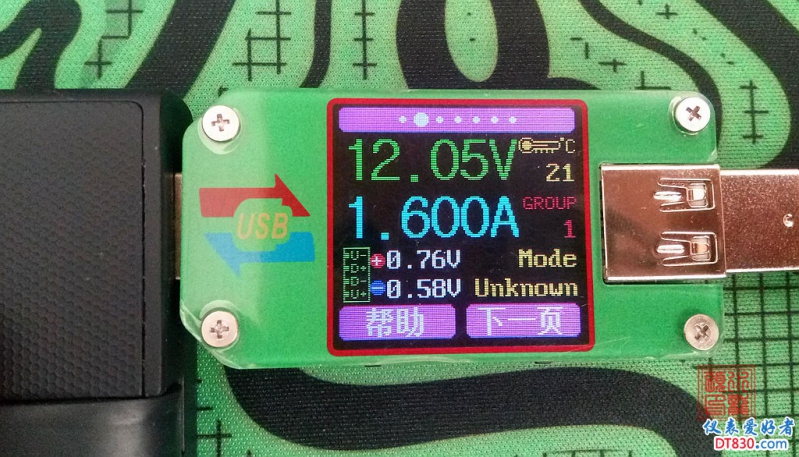

12ｖ

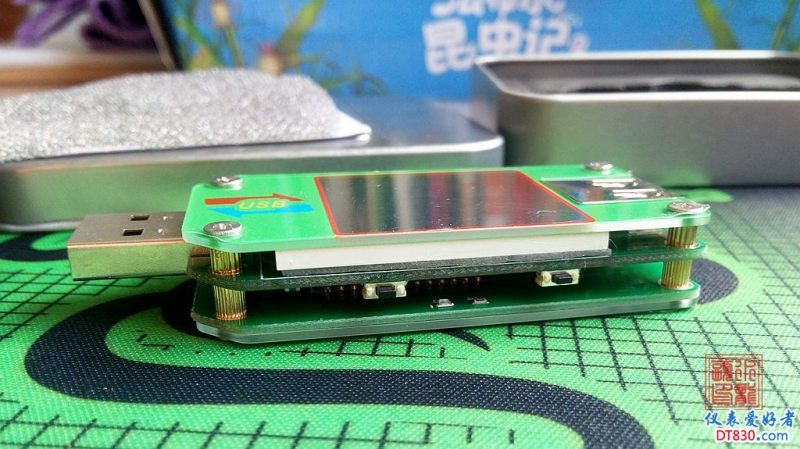

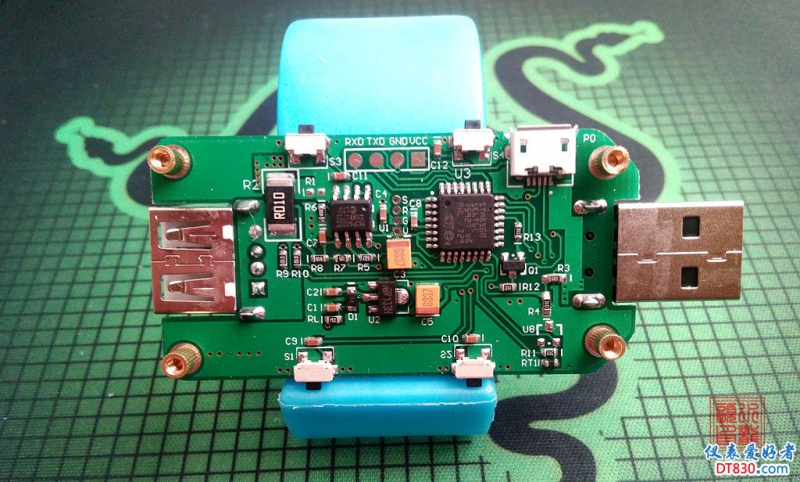

五、测试仪拆解看构成

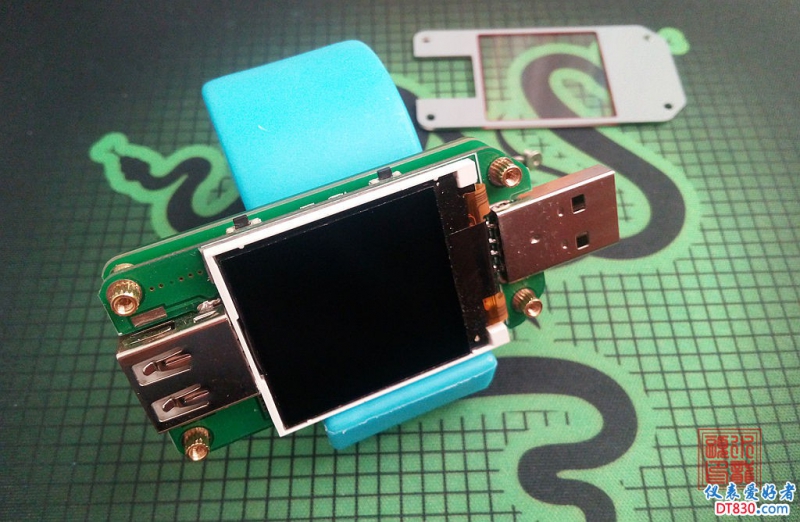

1.44寸彩色液晶显示屏

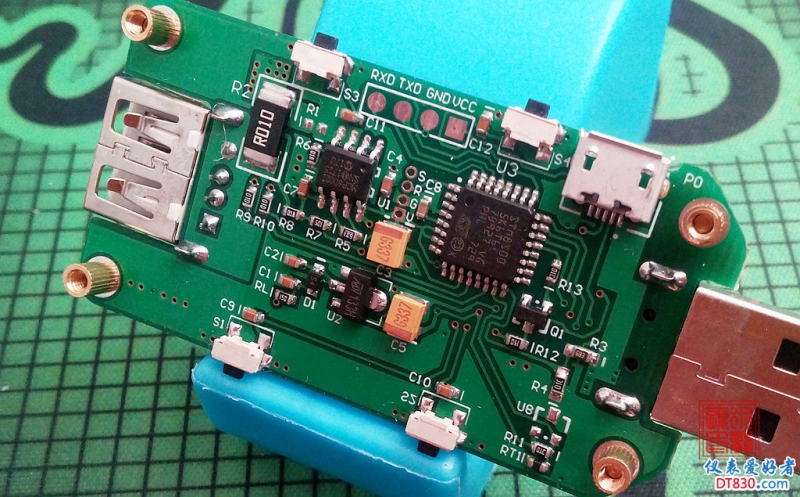

测试仪主控芯片（单片机）STM8S005K6 ：8位MCU、 32KB flash、速度16MHz。
MCP6002 双运算放大器
7133H三端稳压/10毫欧检流电阻

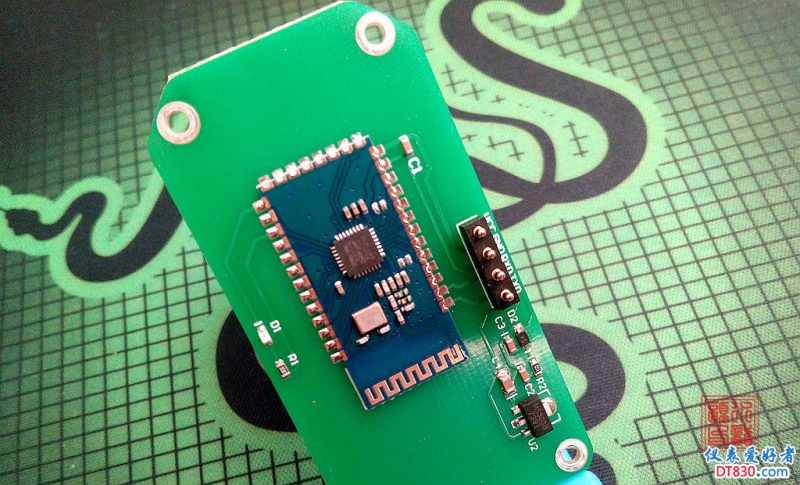

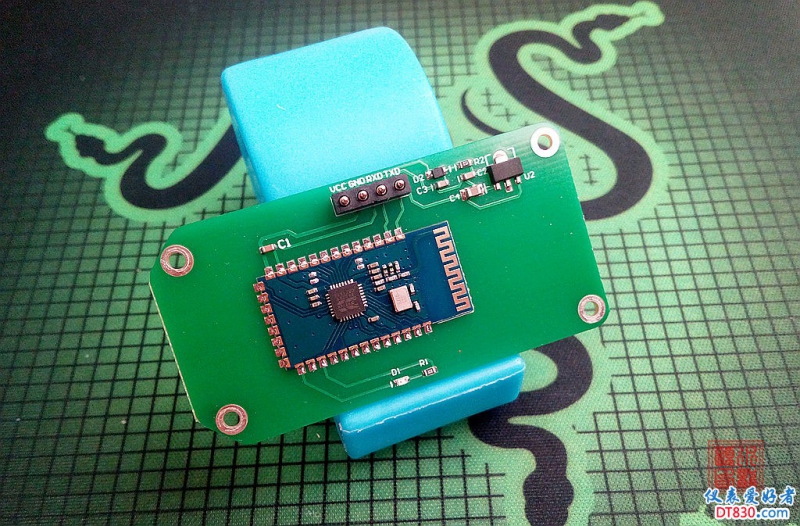

蓝牙部分：蓝牙模块串口 蓝牙2.0模块串口通信 BK3231主从一体透传模块组。
蓝牙模块供电，由稳压IC（M5333B：LDO 线性降压）提供。

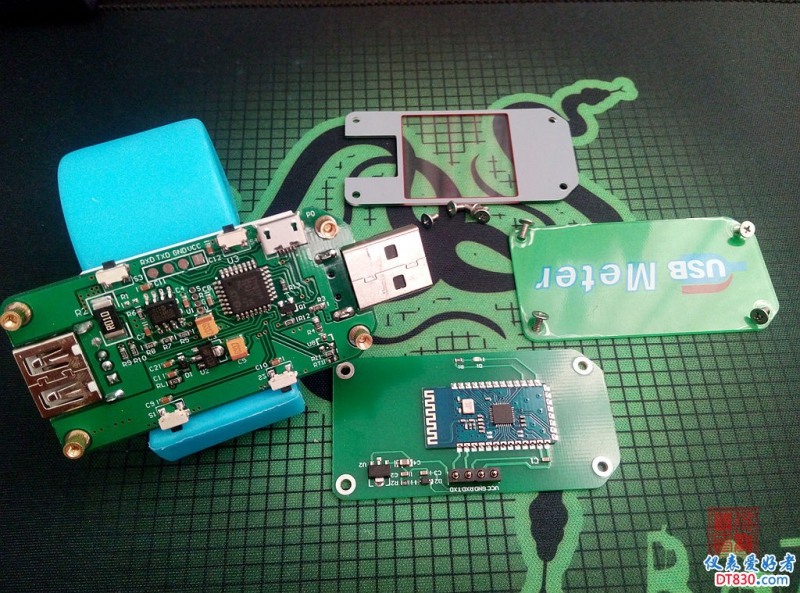

全部组件


最后尝试下手机连接：

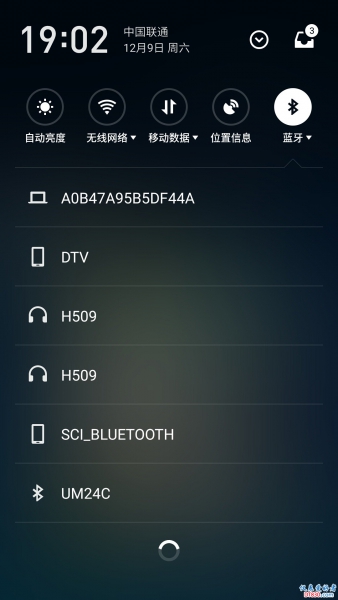

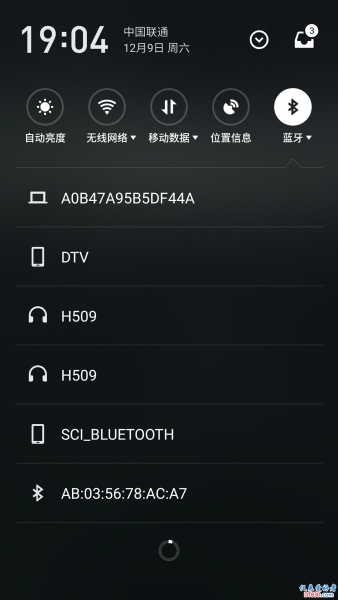

打开手机蓝牙，发现地址...



成功认到睿登UM24C

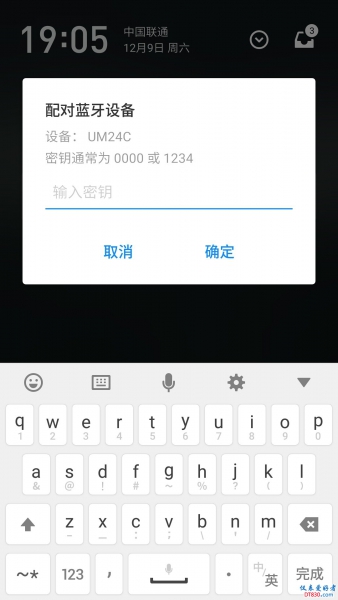

弹出蓝牙配对窗，输入1234...



结果...没有对应程序那就连不上了。



使用感受与建议：

1、最主要的放第一条，建议开发手机安卓上位软件。随身不离手的也就手机了，方便实用性远远高于电脑、平板。

2、上位机软件操作可4面旋转，测试仪按键只能实现3面，实现4面应该没有难度。

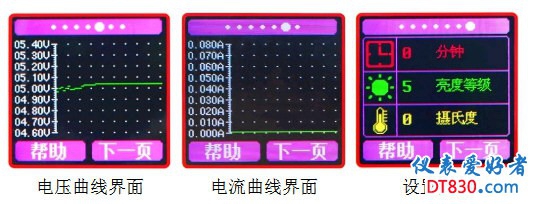

3、电压、电流Y轴不能自适应，固定电压、电流时显得区间有点大，能随最高电压、电流波动改变Y轴区间来展示效果更好。

4、电压、电流合到一张图，用不同颜色显示。

5、输入电压、电流能否适当扩展一点。


优势：

1、睿登UM24C测试仪采用1.44寸彩色液晶显示屏，数据清晰醒目便于观测。

2、亮度可调解，即使在光线较强的场合也能辨识数据。

3、屏幕界面可旋转，解决了竖直横屏的尴尬。

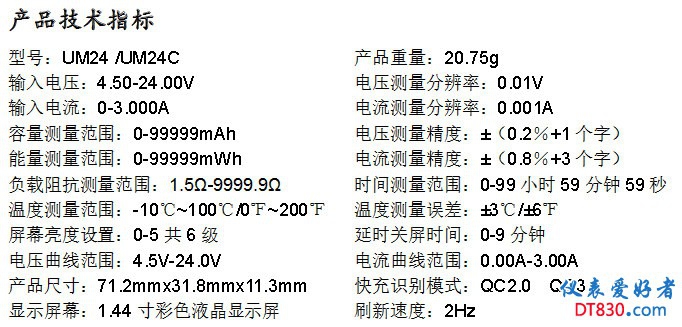

4、测量精度高，电压测量精度：±（0.2％+1个字），电流测量精度：±（0.8％+3个字），高于三位半万用表0.5％、1％的测量精度。电流还能分辨1毫安电流。

5、蓝牙数据、曲线记录。

6、语言可选中文


相信睿登公司会不断改进完善，期待新品推出！

谢谢！


全文结束，欢迎探讨！
