集中型5VUSB设备充电器

UFO3000

尽管网上墙壁插座也带俩USB了，某某插排也带4个USB，但是，本人还是想利用自己动手能力，自给自足，丰衣足食，前一阵，为了对付十多个小充电宝的充电任务，和测试任务，精心打造了一款集中型的数码产品充电站，或许太小儿科，班门弄斧，喜欢的看看，共同探讨，不喜欢的可以无视了。

说起这个创意，其实很早的时候，在北京上班时就有了，当时，用京都电子送的一堆破烂，用一个007天线的变压器盒子，小变压器，7805，整流桥，加一个电脑板拆的双USB口，做了第一个一拖二的充电器，不过效果不好，这次，既要小巧，又要美观，毕竟，如今咱回到家，重新开店，手里的东西不像身处外地要啥没啥。就紧着手里的东西，做一个看得过去的东西吧。

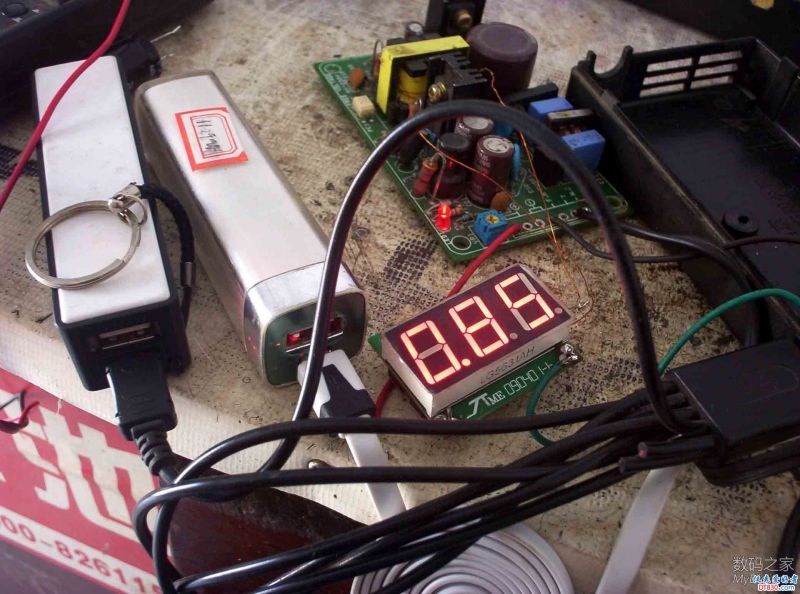

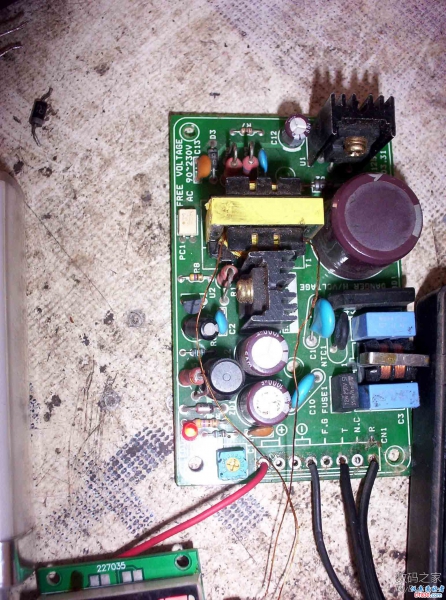

最初，先是找一个电流表，好在当年09年5月，刚当上矿坛交易区版主不久，天津某电动车配件厂的厂长，谢炎民谢哥，主动网上找到我，想让我办一次赠送活动，每个人一块数字表头，电压电流参半，一共50套，都是散件，实际可能是给了55套吧，最终，发出51套，自己剩下两对，电压的不新鲜，电流的0-2A，需要校准设定最高最低档，用按钮决定。这次，我相中这个小表头了，标准的3位LED显示，我用1718-4电源，配合电阻，精密调整出2A短路电流，串联万用表来根这个表头校表，按下按钮，自动显示2.00A，成功，低端不设置了，反正都是0，表头有了，又找了个2线电压表头，0.56寸的，很小，然后，找到一个电源，不知道是什么上边拆的，或许是个老14的大屁股显示器拆的，也许是其他东西拆的，电流应该不是太大，但是两三A还是有的，而且有微调，可以在4.7-5.35之间微调。

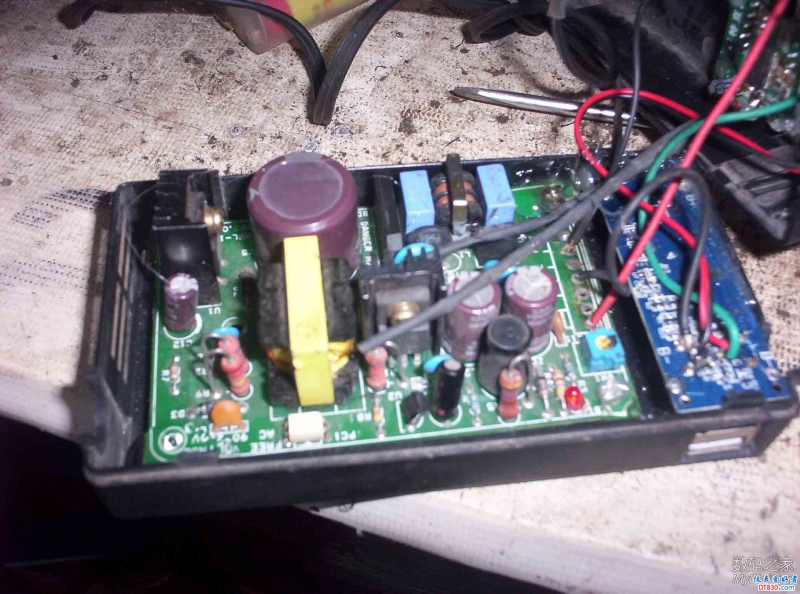

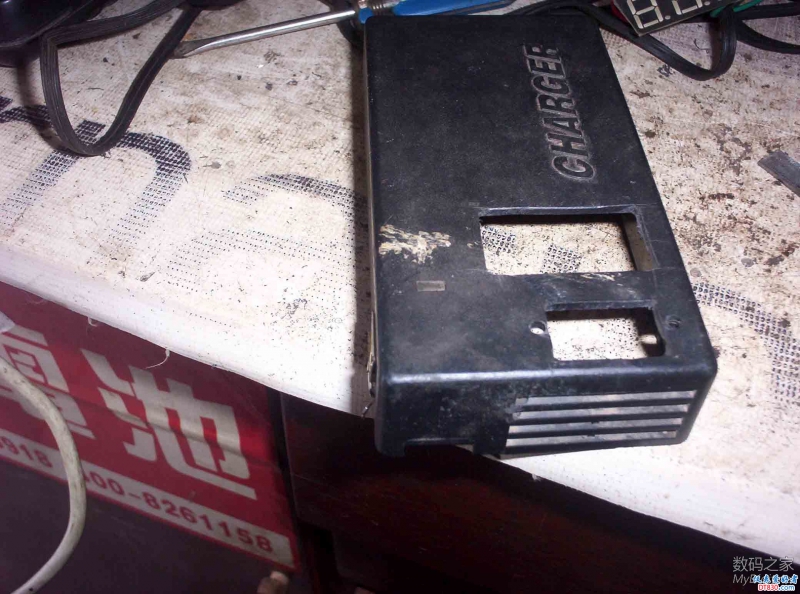

根据这个电源，找壳子，最终，一狠心，毁了个艾玛36V电动车充电器，反正这个充电器死活修不了，只出12V，不断闪烁，查遍换遍关键元件，无效，拆了算了，这个小型的充电器壳子正好，看着顺眼。

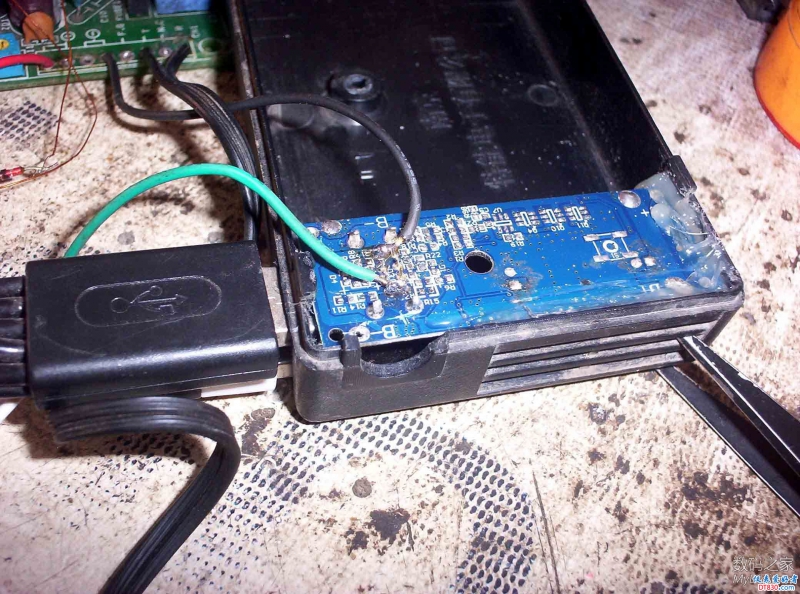

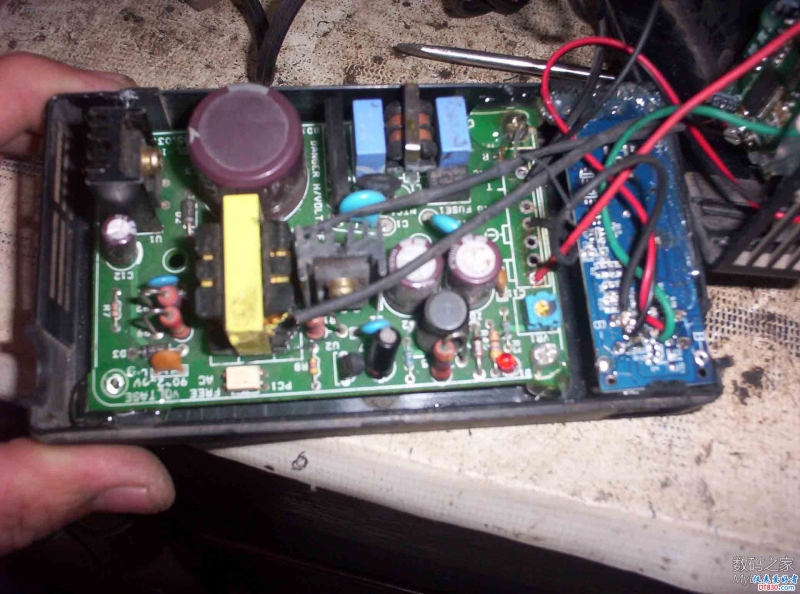

安排一下电源位置，剩下的位置按USB口，找到一个坏的充电宝，拆除板子上的元件，只保留双USB口，感觉2个少点，又找了俩普通USB口插入USB线，定位，然后用烙铁将其外壳金属焊接，组成叠罗汉，这是另一组双USB口，最终是直接并联的。分别在同一个侧面上下位置用小电钻掏出邮票齿孔，然后打通，为此还毁了一根0.8的钻头，经过锉修加工很平滑方正，USB固定孔做好，然后想法子固定USB口，提前把USB的正负线连好，省的回头没法下烙铁。

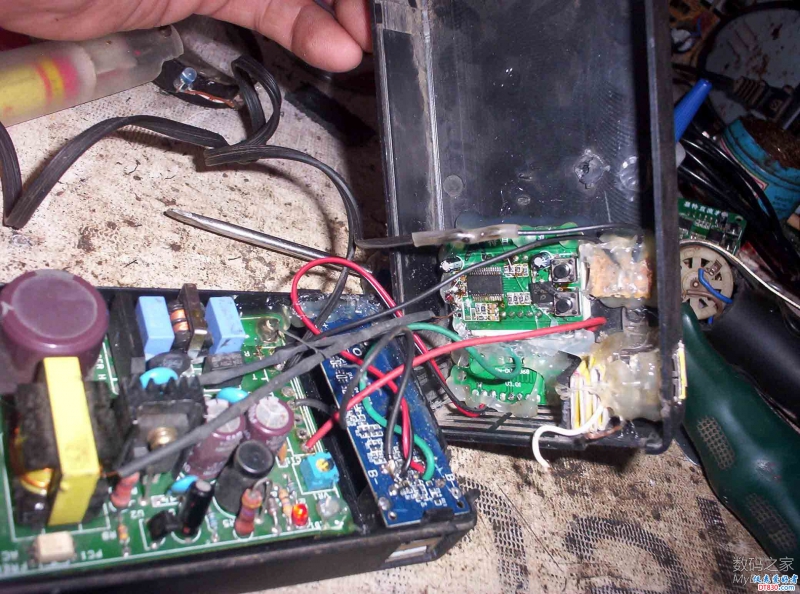

接下来，分别打表头的孔，还是如法炮制，很快加工好，本打算用螺丝固定，后来看新买的7MM的热熔胶，还有从垃圾箱捡的一个小胶枪，换了线用上了，全部固定都是用热熔胶，一根胶棒正好完成这个制作

UFO3000

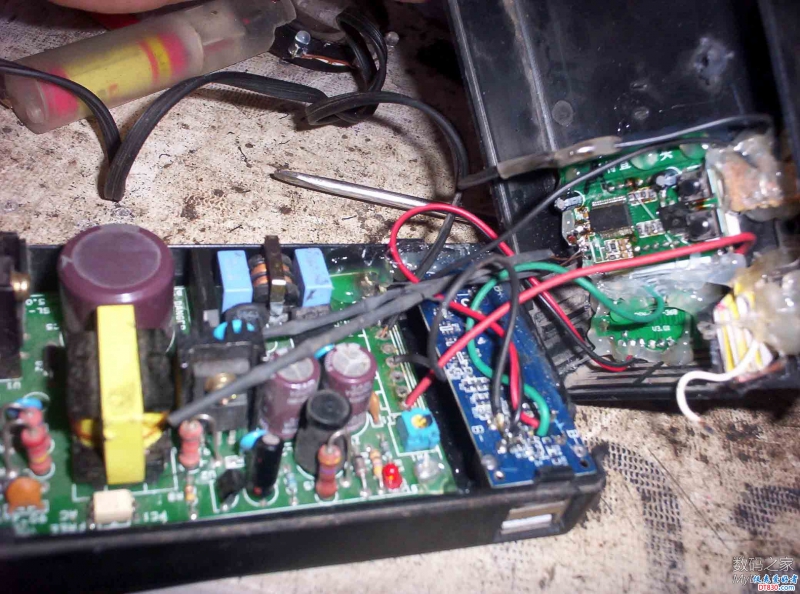

考虑到电流表不能串联在正输出部分，很郁闷，又不想公地，怎么办，找根漆包线，在变压器磁芯穿绕了十圈，找个快速二极管，加63V1000UF电容，实测12V左右，也可以，这个表头需要9V电压稳压5V，可以，够用，但是，好奇心驱使，反过来试试，结果把二极管颠倒一下，电容也跟着换极性，这一下吓坏了，竟然36V-40V之多，看来，这单端的电源，波形不对称，如果按刚才的接法，使用逆程能量，就是浪费，可是如果正向使用，威胁很大，只好拆线，根据计算，只需要3圈就足够，最终，3圈获得11V多，很好，就这样，线圈加一个4148整流，直接表头，问题解决，见上贴的图。这样，电压并联在USB上，电流串联在USB前，都有了，剩下的就是组装了，多说无益，自己看吧，我等着睡觉呢，
本来是搭接好电路才开始打孔，所以照片本就没有章法，加之发帖点图上传，没有一次不乱飞的，我真无语了，而且每次回复自己的帖子时，内容全部是刚刚发的帖子，这数据恢复还有什么意思？

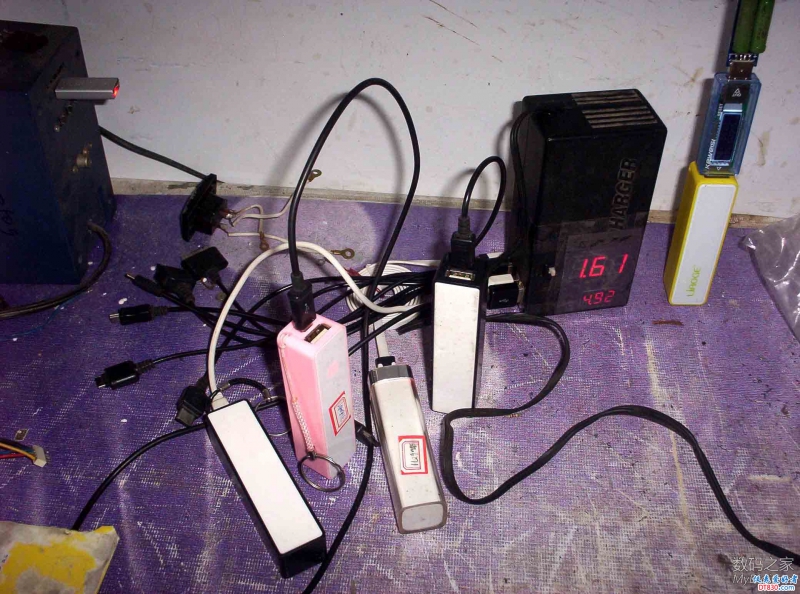

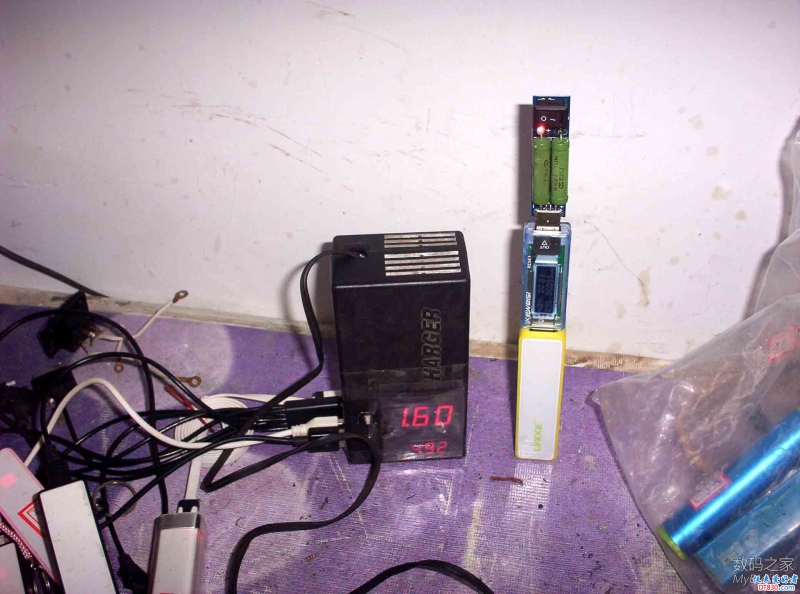

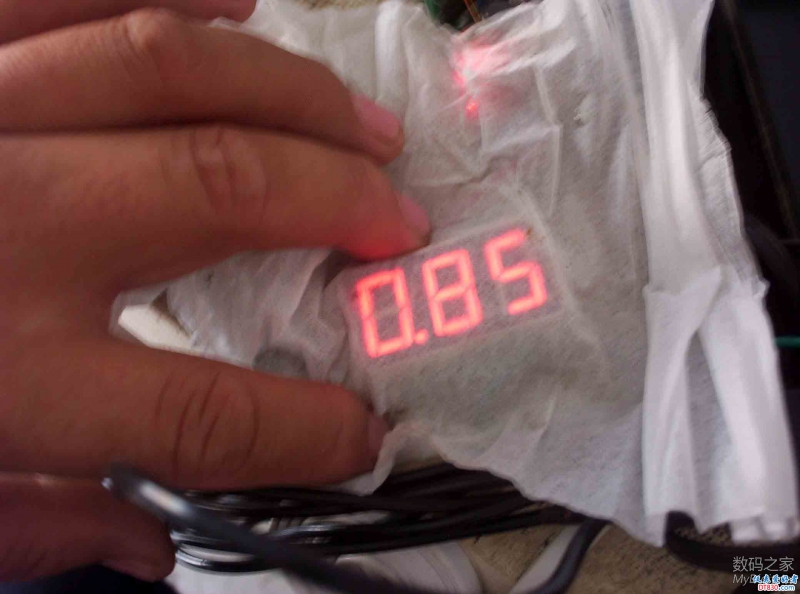

最后组装好就是这样，为了好看清数码管，用小表头的包装静电袋充当了表蒙子，不好看但是实用。还固定个开关上去，可以切断220V，4个USB可以同时充4路，即使满载也很少超过2A，最多1.8A，有时候，赶上全部是饿死鬼的，没准真超2A，但是可以显示最大8。88甚至9.99这么大的数，但是未必准确，不过超一倍显示还是准确的，今天下午测试进行充电，就达到过2.65A，听某朋友说，充电把电压调到5.3比较好，目前，我确实把电压调高了。
