温控仪改数字电压表

UFO3000

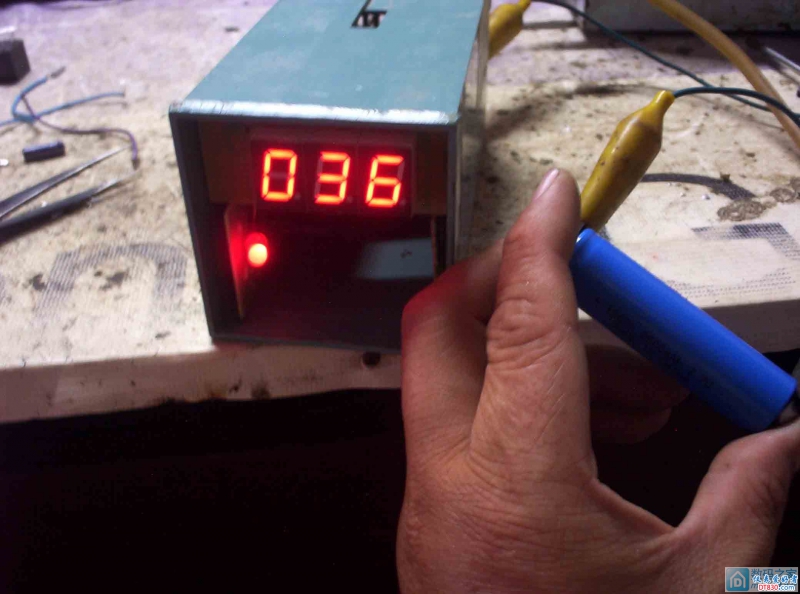

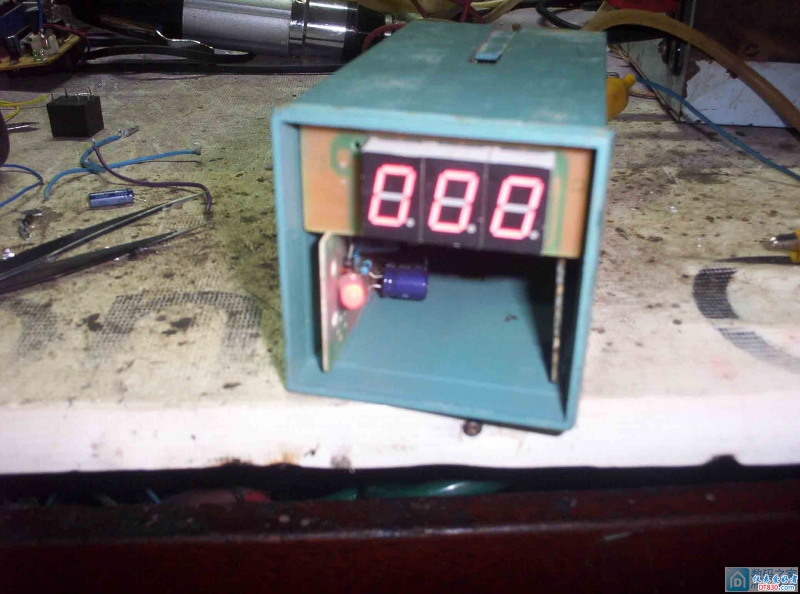

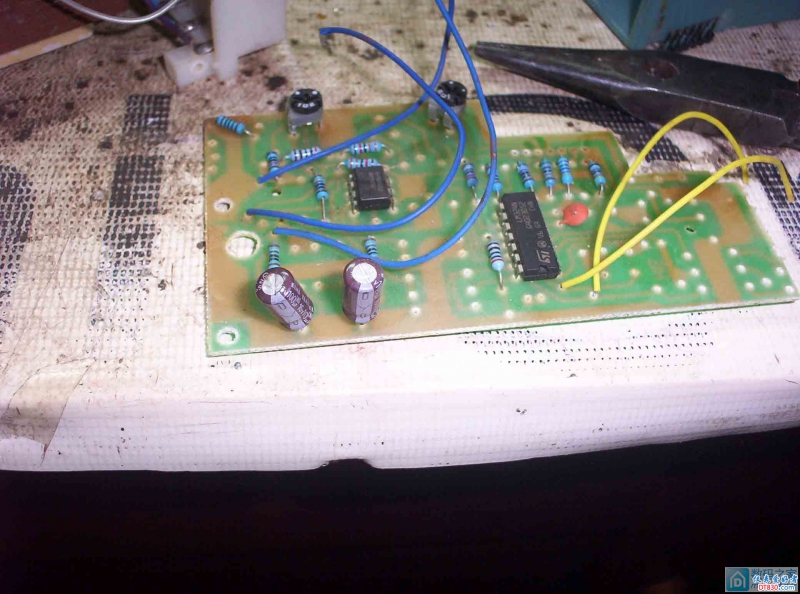

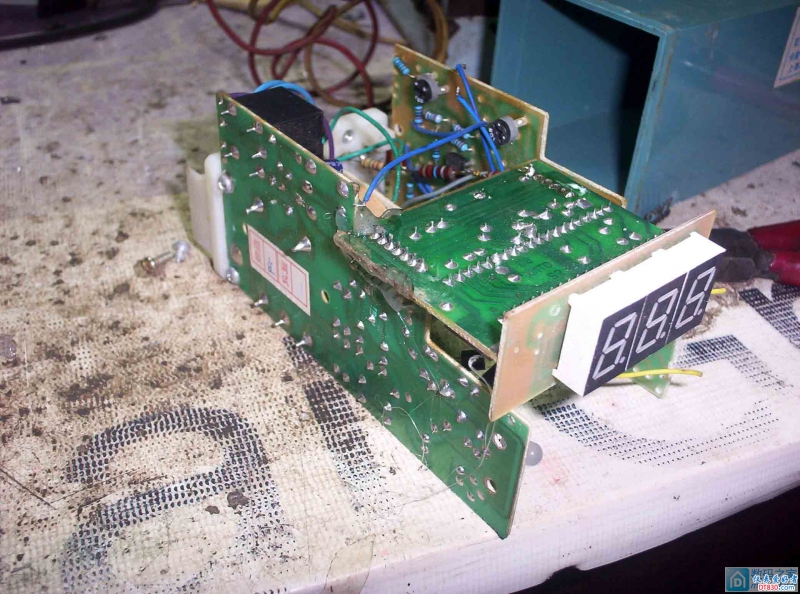

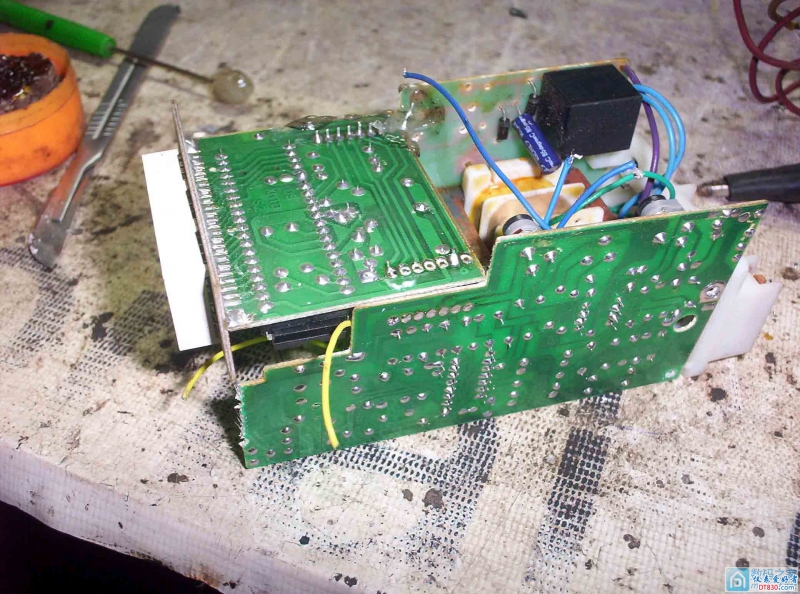

    捡了个温控仪，很土鳖，没有前脸了，拆了可惜了的，留着用处不大，经过分析电路，其中一面是电源板子，负责给表头提供正负供电，以及采样的温度转换成微电压供测量显示用，另一面干脆就是信号比较和驱动电路，驱动执行机构控制接触器或者中间继电器，细心比对电路，小心的拆下驱动电路那块板子，将连接器焊开，使板子分离，舍弃不用，板子使用的AD转换器显示驱动器是常用的7107，根据7107的资料，找出测量端对应的引脚，（这个图是2015年9月8号之前的照片了，太久了，当时发在老猫DIY那边的文怕也不太好翻找了，简述一下算了，明白的会明白，不明白的也力求想办法明白好了，根据资料找到测量端，地线和测量脚都在拆下的板子这边的孔中，引出线和串联的电阻们（因为没改本底电阻，也就是下分压电阻，实际用的总分压电阻大的吓人，当然，不能不承认，电阻大了对高阻抗的电源影响小，可是，也容易因为干扰造成不稳定）再就是没有小数点，懒得去找了，事实上，这个怪表存在的时间并不长，就被我消灭了，最终尘归尘土归土，因为它确实不怎么好看，太笨重。

有点好耍

老板，你这个变压器铁芯上也该抹点菜油了。

UFO3000

有点好耍 发表于 2018-2-6 21:07
老板，你这个变压器铁芯上也该抹点菜油了。

不用，随便点点蜡油，一吹风就利索了

PHP99

这个怪表存在的时间并不长，就被我消灭了，最终尘归尘土归土，因为它确实不怎么好看，太笨重。

有点好耍

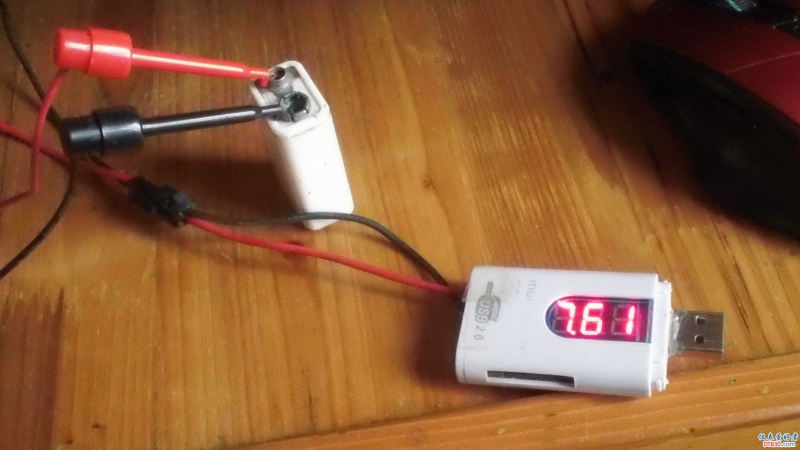

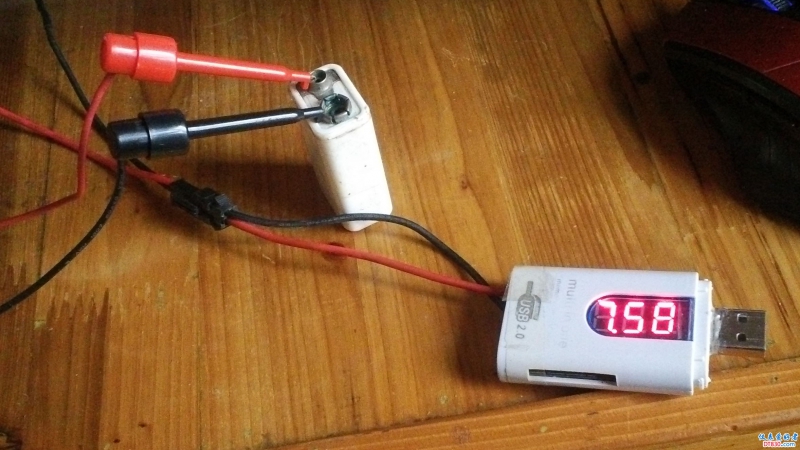

老板，我这个电压表可比你的电压表小巧多了也。

UFO3000

PHP99 发表于 2018-2-7 15:14
这个怪表存在的时间并不长，就被我消灭了，最终尘归尘土归土，因为它确实不怎么好看，太笨重。 ...

这是真正看完了的，哈哈

UFO3000

有点好耍 发表于 2018-2-9 10:09
老板，我这个电压表可比你的电压表小巧多了也。

还别说，这个读卡器跟我现在用的其中一个一模一样，

有点好耍

UFO3000 发表于 2018-2-9 11:35
还别说，这个读卡器跟我现在用的其中一个一模一样，

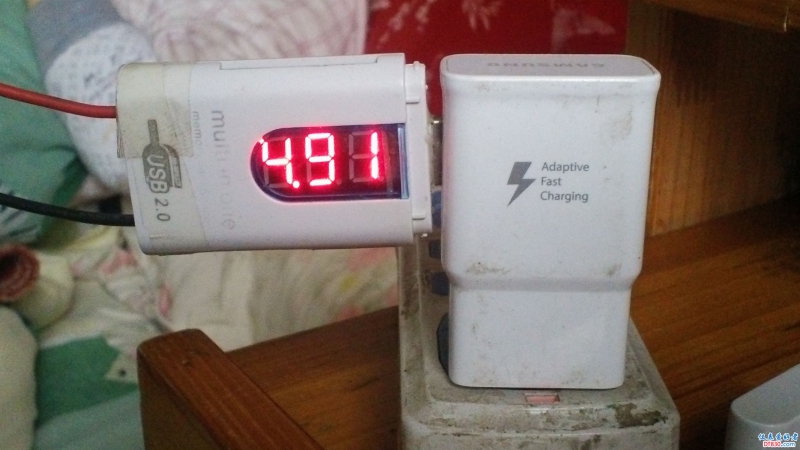

就是，可惜这个读卡器是用的牛屎芯片，没用多久电脑就不理它了。只好把它改成小型电压表的家了。

UFO3000

有点好耍 发表于 2018-2-9 16:52
就是，可惜这个读卡器是用的牛屎芯片，没用多久电脑就不理它了。只好把它改成小型电压表的家了。 ...

我那个还行不过，就是速度慢，好像还不支持大卡

robter

楼主厉害，楼主运气好
