一个手机充电器改电压

UFO3000

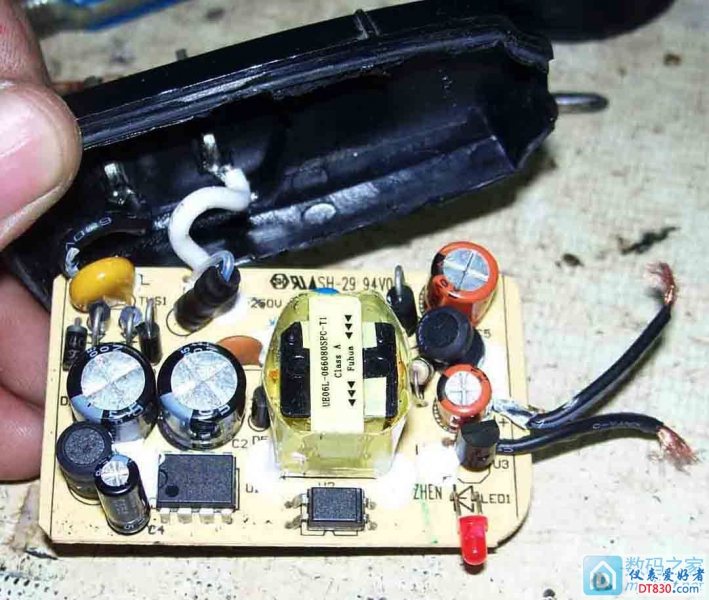

      我的桌上，摆着个自己DIY的电子秋千，使用一块比较大的手机废电池，充满后，不充电使用可以维持2-3天，为了让它能正常工作，平常都是插着一个万能充，始终工作着，为之提供不断的电力供应，确保电池随时都是满的，后来，那充电器坏了一次，输出只有3.6V了，经查，是一个10欧电阻坏了，换一个10欧的，电压马上上升回4.2V，又用了一阵又不行了，测电阻变成18欧了，再换，结果不管用了，这个充电器很特殊，没有专门的甭管8脚14脚的单排软封装芯片，却用了个只有3脚的软封装，不熟悉电路，不敢折腾了，何况固定220v插头和接触片的那T型塑料片碎了，没法用了，所以没拆，只好扔一边等时机。可是，这秋千不能停摆啊，于是，得赶紧找一个充电器，手里以前很多这玩意，可是不知道放哪了，只好找5V的充电器来改，本打算改低档的，从深圳安鑫手里曾经买过5毛一个的十个最便宜的充电头，拆开一看，次级跟初级没关系，改不了，那就改个质量好点的，看了这款，相信大家不会脱口而出山寨了吧，看着质量还可以，虽然没有EMI，但是也没有多余的焊孔闲置，设计的中规中矩，仔细分析电路，根据已经研究过的相似的电源的图，这次级的输出，一个电压上，要有两路从这里取电，其中一路是一个电阻直接到光耦1脚，这是光耦的电，另一路一般是上大下小的一对电阻分压，中心头接431,的R脚，我们改电压，就是从这个上电阻上下手

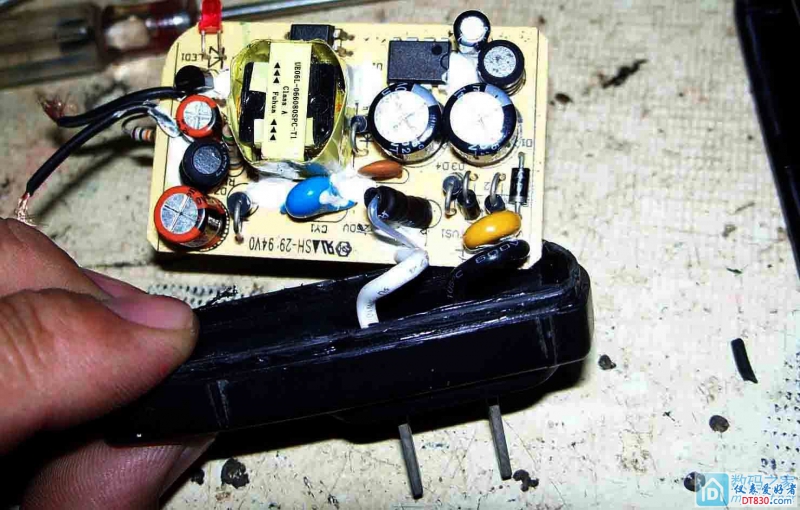

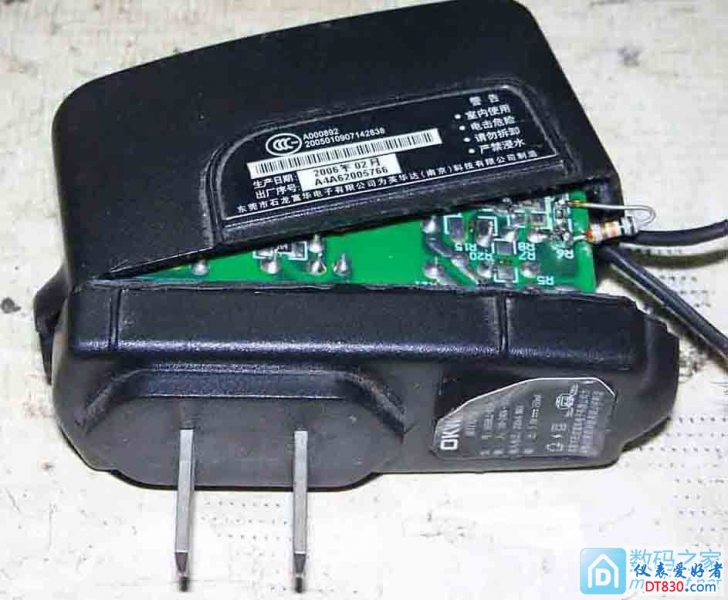

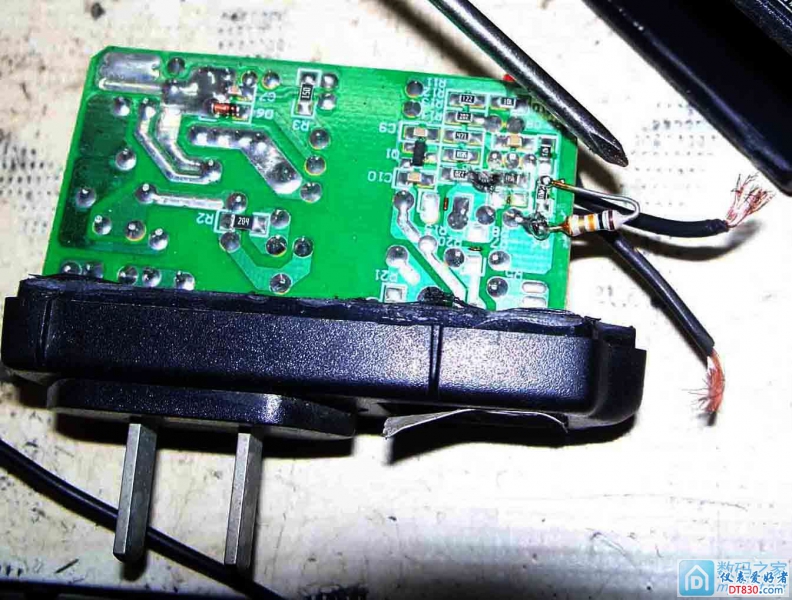

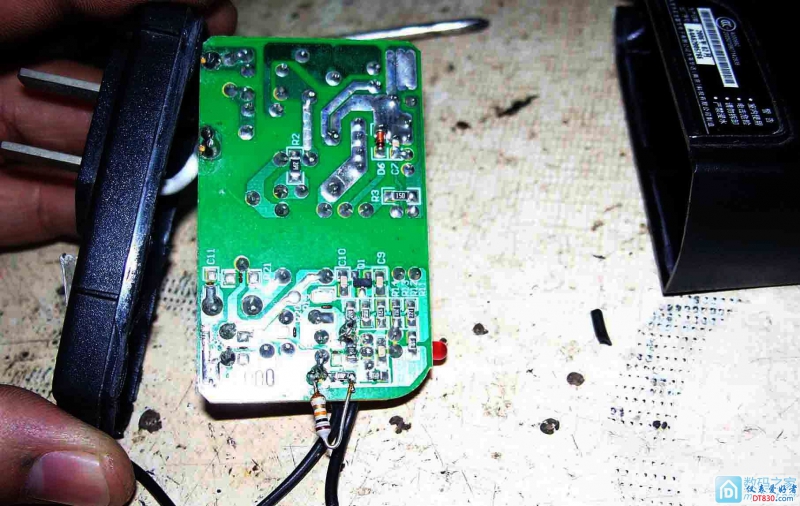

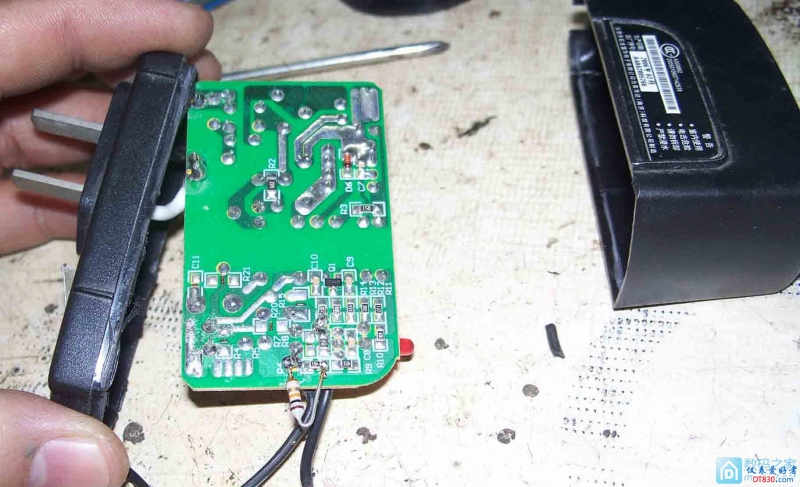

    如图，都是些贴片电阻们，顺着正输出往上爬线，找到这个上取样电阻，阻值好像是4471（精密电阻）不管它多大，直接找个10k电阻并上焊牢，通电测输出，4.23v正好啊，于是，焊上3.5和5.5两种插头线（可以适应不同接口的设备充电）直接投入使用
    可能有人会说，高了，锂电池的终极充电电压不能超过4.2V，这也难怪很多充电器，如三星之类的板子，输出都只有4.12-4.17V导致我给电车充电充不满，测容量比用电源调整到4.2V充满的都偏小一点点。不过，真正的问题不在于此，而是晚上走后，红灯一直亮，电池往回返电，为此，串入一个4007，结果空载只降低0.2V，显示4V，后来，找了个SS14贴片，代替4004，结果效果差不多，唉，爱怎么地怎么地吧，就这样吧
