万年历修复改造

勇闯沙滩

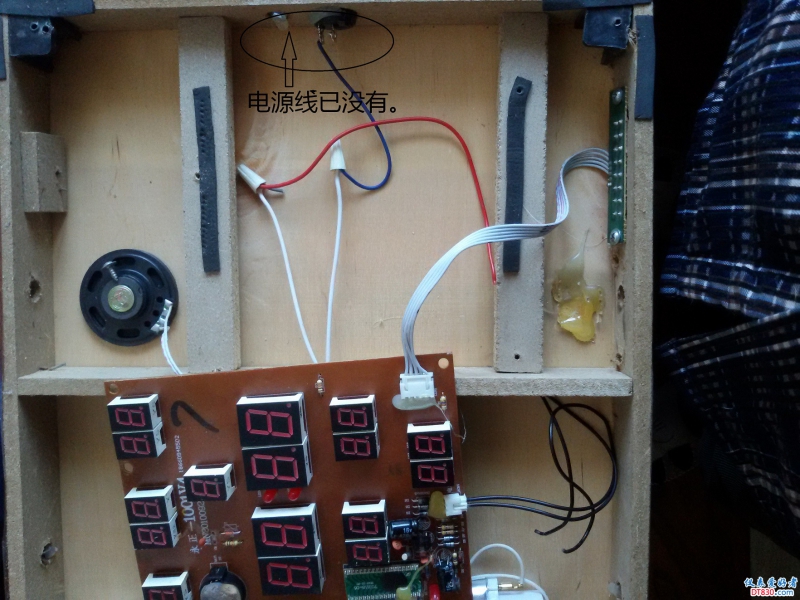

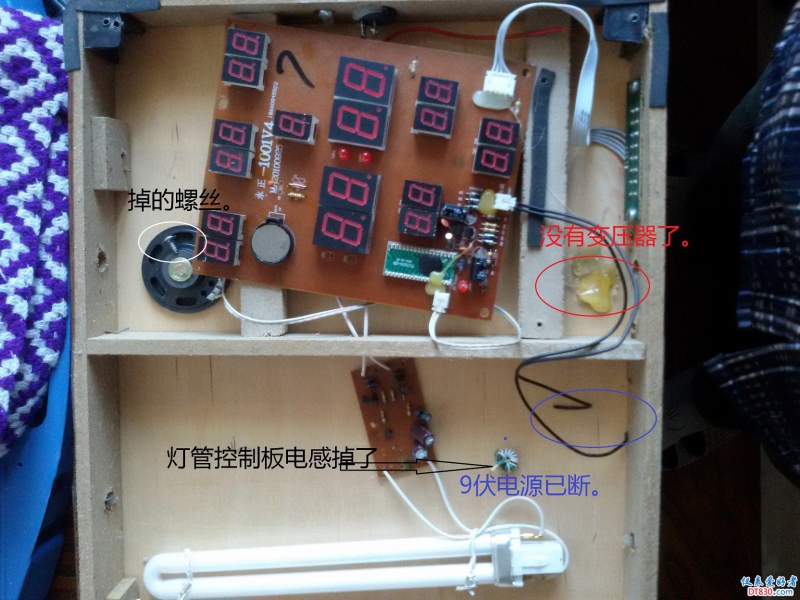

万年历接来时，发现已修过，没有了变压器，流水灯控制板电感也掉了，电源线也没有了。配了个变压器接电还好，数码管全显示不缺划，但时钟的分显示在每秒1---9循环显示不能调，以为有接触不好的地方，用改锥碰仅有的几个元件，真走运，碰一个电阻恢复了原来显示数据，可以全调整各项显示。原来的流水灯控制板坏了，于是改用3个12伏LED成品接在变压器的另一个次极绕组，成功修复。



不是缺就是少

还是缺

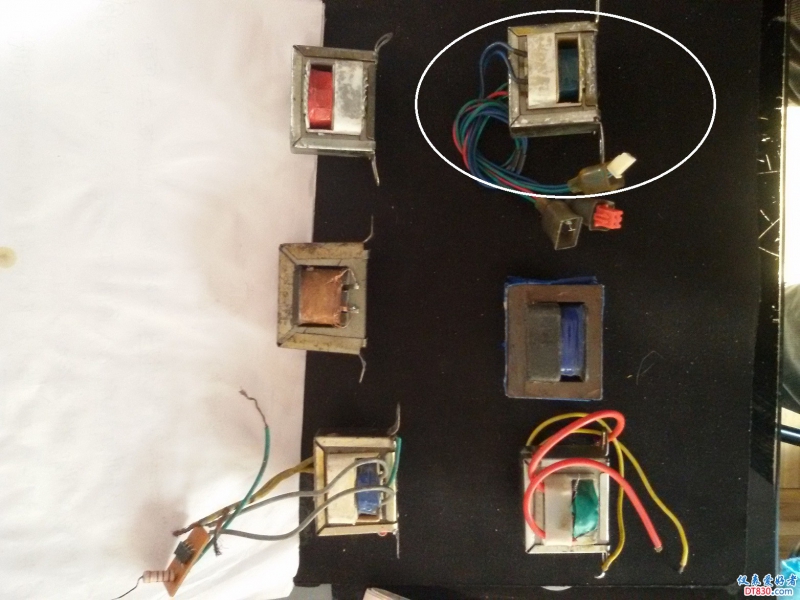

选一个输出双12伏的变压器

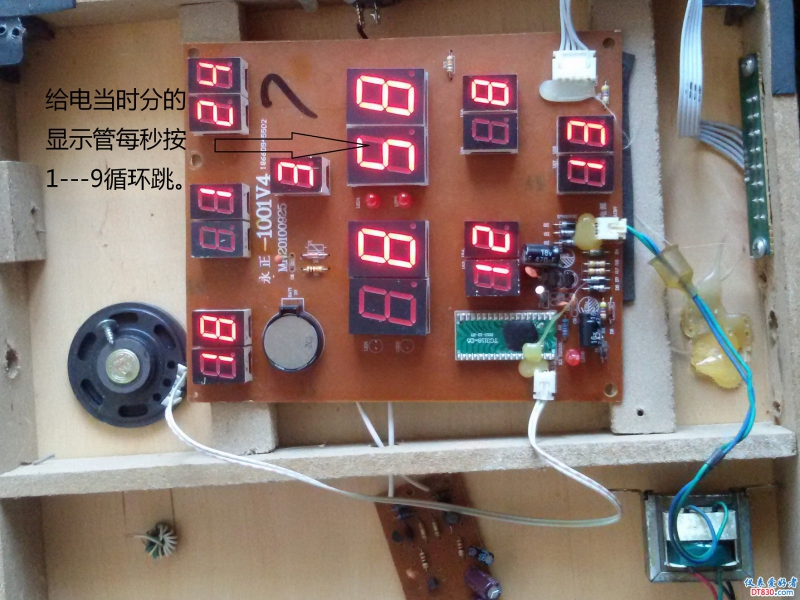

给电显示在每秒1---9循环显示，不能调

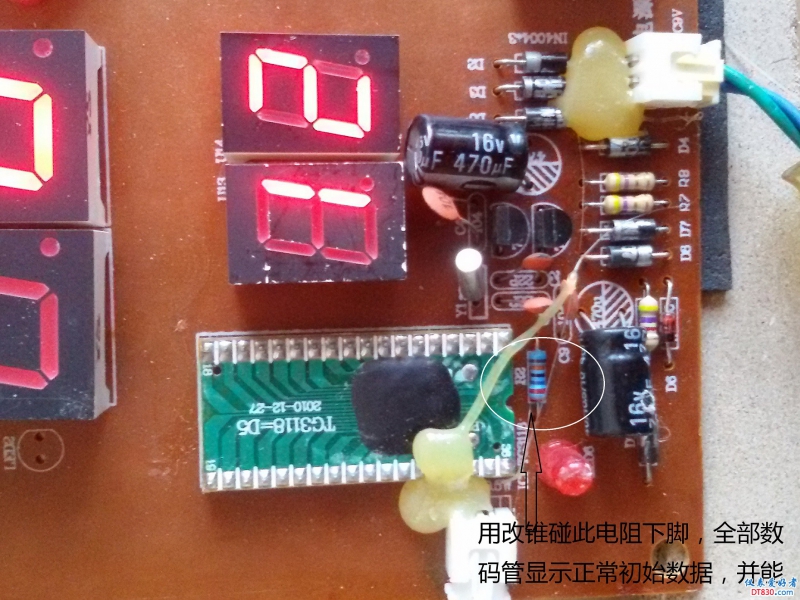

瞎猫碰上死耗子

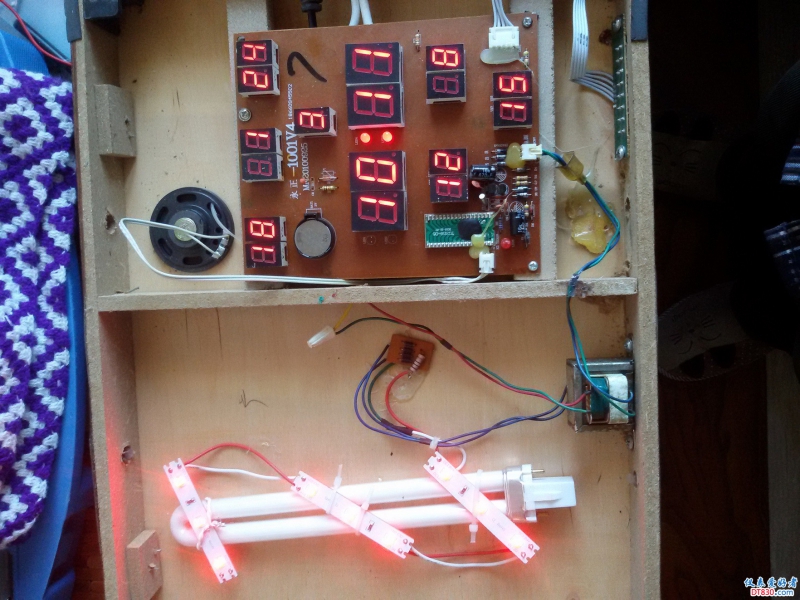

改用3个12伏LED成品替换原管灯。

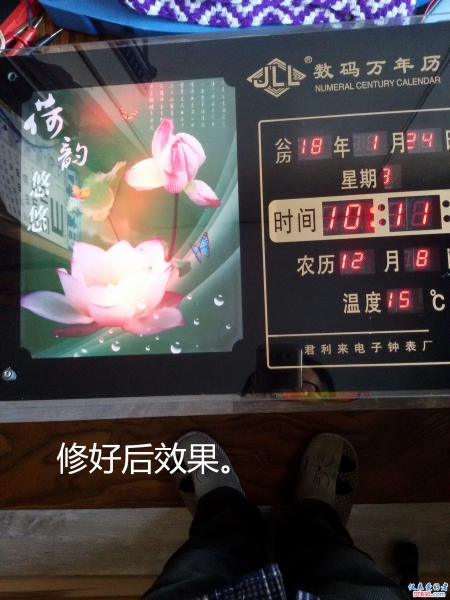

成功修复。

勇闯沙滩

此万年历耗电电流18毫安，很省电。最不解的是用改锥碰一个电阻恢复了原来显示数据，可以全部调整各项显示，原来是不能调整时钟的分显示，求解释。

wgsd

单片机都有上电复位功能，即在开机时自动给复位脚一个信号。如在带电修、调过程中，可能打乱程序或调乱程序，使程序错乱或走上死循环，这时就要断电再从新上电，或在复位脚送个脉冲信号。很可能你碰的那个电阻就是开机复位端，因为没有线路图我也是猜的。
另外数字电路的电流用一般万用表是量不准的（数字钟基本上都是扫描显示），这个得用带有交流真有效值加直流混合测量功能的万用表。

UFO3000

我那挂门玻璃上的万年历，不是显示周的那个数码管缺笔画就是个别数码管缺笔画，一弹就好

勇闯沙滩

wgsd 发表于 2018-1-24 19:39
单片机都有上电复位功能，即在开机时自动给复位脚一个信号。如在带电修、调过程中，可能打乱程序或调乱程序 ...

你分析的有道理，很可能碰的那个电阻就是开机复位端，修电子东西还真不能按套路出牌。

勇闯沙滩

UFO3000 发表于 2018-2-5 01:15
我那挂门玻璃上的万年历，不是显示周的那个数码管缺笔画就是个别数码管缺笔画，一弹就好 ...

懂电的人在使用中很能对付，如电钻无插头用筷子塞等等，等等。

勇闯沙滩

1100 发表于 2018-4-20 12:41
万年历电路简单，主控不坏就剩数码管了，电源用工频变压器抗用。

是的，有用开关电源的容易坏。
