众仪219电压档的精确校正实验

43545

这是你自己想出来的方法？？

糊涂周

43545 发表于 2018-2-12 13:32
这是你自己想出来的方法？？

是自己琢磨出来的，收到机器晚，219的基本情况都被说透了。只有开新思路了，其实也是抛砖引玉。

勇闯沙滩

糊涂周 发表于 2018-2-12 18:40
是自己琢磨出来的，收到机器晚，219的基本情况都被说透了。只有开新思路了，其实也是抛砖引玉。 ...

牛屎怎么有个眼，还用胶粘上了？

wgsd

编辑器几伏供电，如果5V供电，24C02用烧写夹子（芯片不焊下来），5V电压是否威胁表的主芯片？（同时把电供给了表）

fengfeizi

糊涂周 发表于 2018-2-9 23:52
补两张图

给力......

糊涂周

狮子王 发表于 2018-2-10 11:19
楼主能否配上一张烧写架子工作的图，让我们新手也见识一下

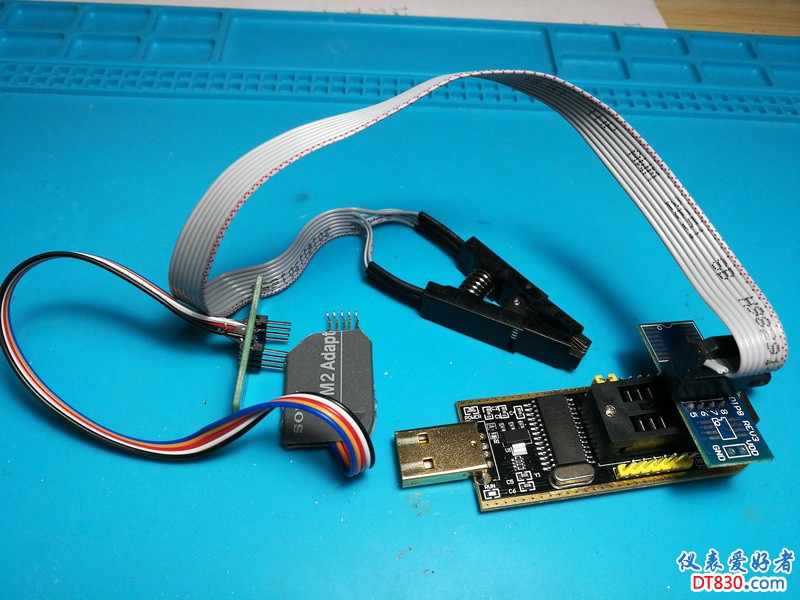

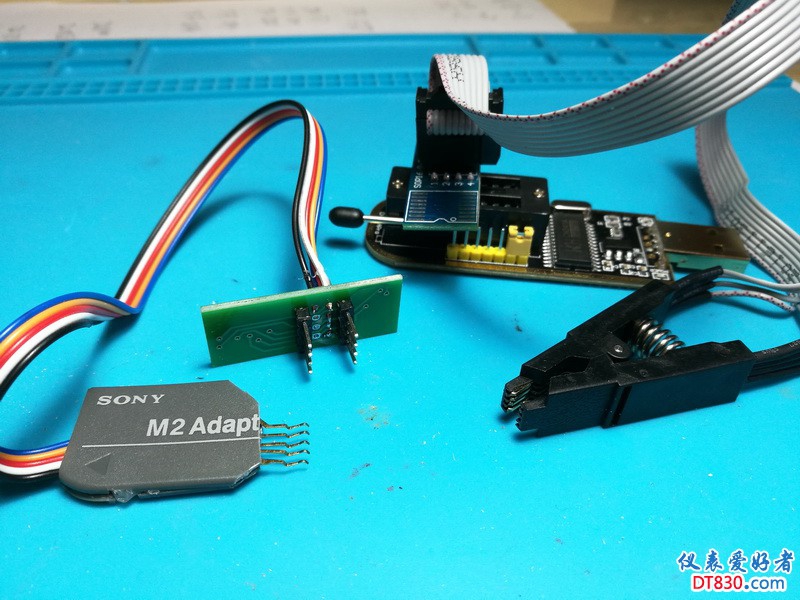

就是这个烧写器，众仪系列用夹子，优利德210e用左边的五头探针。

糊涂周

wgsd 发表于 2018-2-13 13:18
编辑器几伏供电，如果5V供电，24C02用烧写夹子（芯片不焊下来），5V电压是否威胁表的主芯片？（同时把电供 ...

烧写器是usb5v供电，5v的电压正负正确就不会影响主芯片

wgsd

糊涂周 发表于 2018-2-13 17:39
烧写器是usb5v供电，5v的电压正负正确就不会影响主芯片

谢谢。
3V供电的表，查了下0660芯片供电电压不超3.6V，所以没敢5V直接给24C02供电，因其电源与表芯片相连。
刚才把24C02焊下来了，连线与单片机，把第7行读出来了，忘了在那看到的说是电容调整项。我的电容档超标近20%（中间位，10P和2000微法差不多），不知道是否这一行？我的数字与你的有很大出入。
B6  81  00  80  7E  83  E0  73  18  01  00  00  00  00  00  00
还没来得及调，先读出来，有时间在调调试试。

xo304

wgsd 发表于 2018-2-13 18:43
谢谢。
3V供电的表，查了下0660芯片供电电压不超3.6V，所以没敢5V直接给24C02供电，因其电源与表芯片相连 ...

先做备份，再编辑数据调试。，5V电压一般烧不了，烧了算我的看了你的电容测试数据，数值偏离超参数指标，可能是工人被你的人格魅力折服，给你了一张空白支票24C02，数额让你随意填。这样的机会不多的，你要好好把住，今年多买彩票，多参与博彩业。获奖感言时可要记得我呦。

wgsd

xo304 发表于 2018-2-13 19:22
先做备份，再编辑数据调试。，5V电压一般烧不了，烧了算我的

没有该表的芯片资料，还是稳妥点好，虽然是牛屎，但是非常圆的啊，如果烧了上哪找这么圆的。
烧成牛粪渣了你还想要，能不能打度点 ，没看楼主的都烧了个洞，还得加个小牛屎堵洞。
