用万用表的毫伏档测量毫欧级电阻

表述 · 发表于 2018-3-1 15:30:47

经常需要测量一些毫欧级的小电阻，万用表的电阻档直接无法测量，如果用恒流法来测量会很方便：

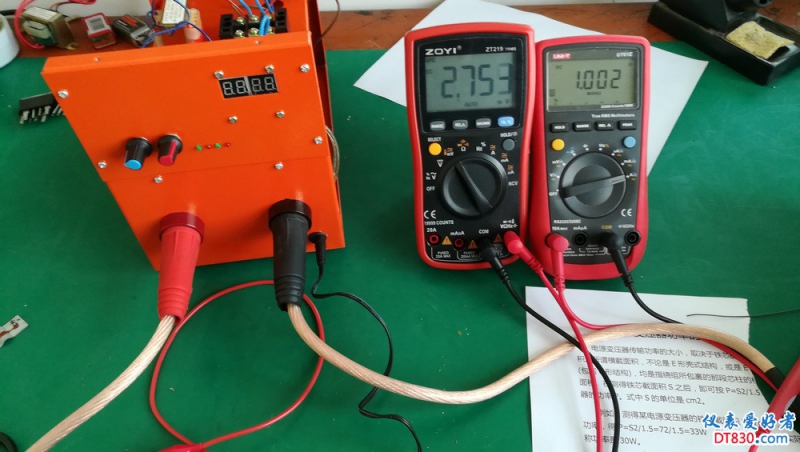

我用两块万用表，一个直接稳压电源，来测量制作点焊机时次级回路的电阻很是方便，在待测电路两端通以1A的直流电，
用万用表的毫伏档直接测量两端电压，读出的毫伏数就是电路的毫欧值，如图中所示，2.753MV，就是2.753毫欧。

wgsd · 发表于 2018-3-1 15:58:26

只要电流准确，219会让人满意的，即便1mV的电压，也能保证千分之五以上的精度。
看你的测试，小表接在焊机的入口处更精准些（排除两根白线的电阻）。

表述 · 发表于 2018-3-1 16:49:23

wgsd 发表于 2018-3-1 15:58
只要电流准确，219会让人满意的，即便1mV的电压，也能保证千分之五以上的精度。
看你的测试，小表接在焊机 ...

我测量的是焊接回路的总电阻，焊接时整个回路电阻都会影响焊接质量，只测量入口处没有意义。

wgsd · 发表于 2018-3-1 16:59:03

以为你测焊机的内阻呢。

散淡021 · 发表于 2018-3-1 23:09:35

没恒流，双表法也不错
测普通的10mA比较稳定，
但有些工作在大电流的东西，实际到要1A测出来稳定可靠（这是手持电桥不行的）

ghj · 发表于 2020-3-16 21:53:30

请教一下，你的电路连接方式是不是稳压电源直接接上电流表和被测电阻，然后用电压表测被测电阻两端电压？
