给DT9203换个喇叭

wgsd

DT9203通断档使用的是压电片，声音非常小，不注意常常听不到。这次有了ZT219的对比，才察觉声音差别太大，于是决定给9203换个喇叭。

9203的压电片是由LM324推动的，而大多数表是采用入非门CD4011推动。拆掉压电片，找了几只蜂鸣器，阻抗不到20欧，试了下不行。因为推动压电片的运放，还兼负着振荡，它的开启由同芯片的另一只运放，控制它的负输入端启动。过低的负载使其振荡停震，没办法只好给它加了只三极管放大。因为三极管的反向，把原压电片的对地连接，改成对电源连接。这下声音还真不小，基本与219持平。

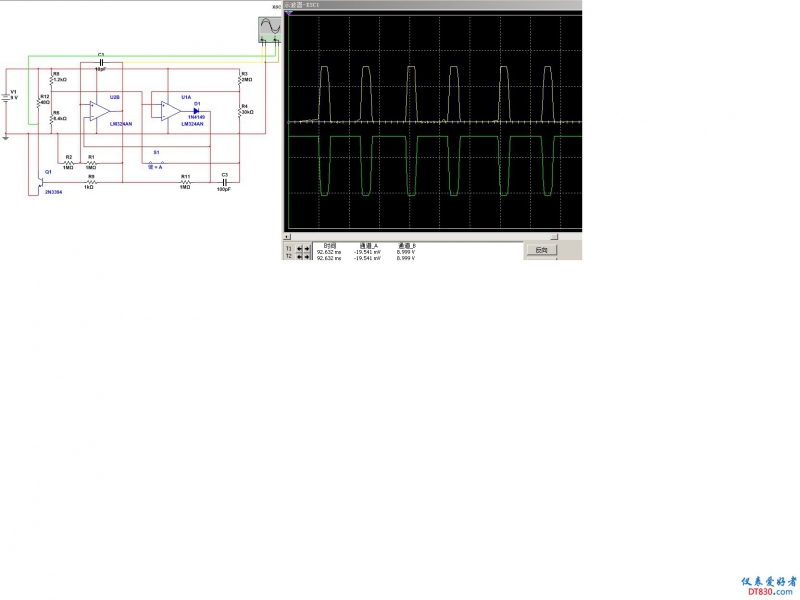

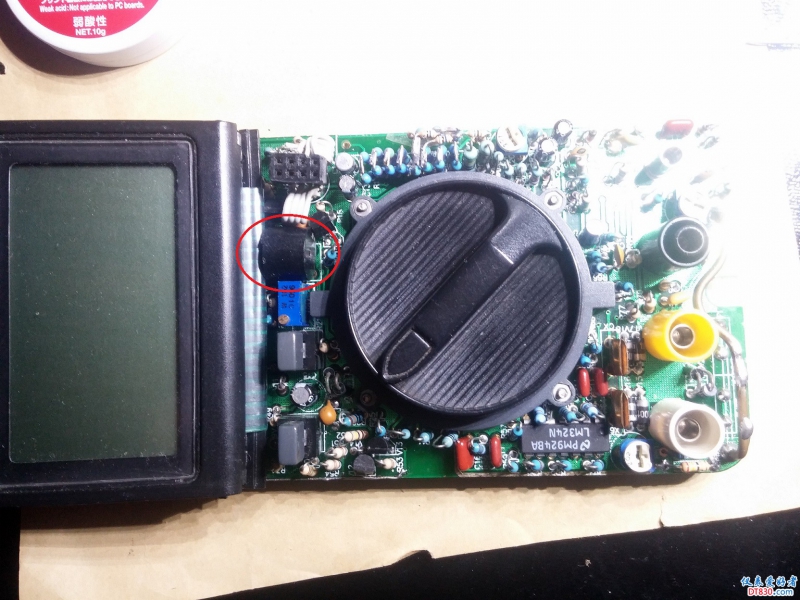

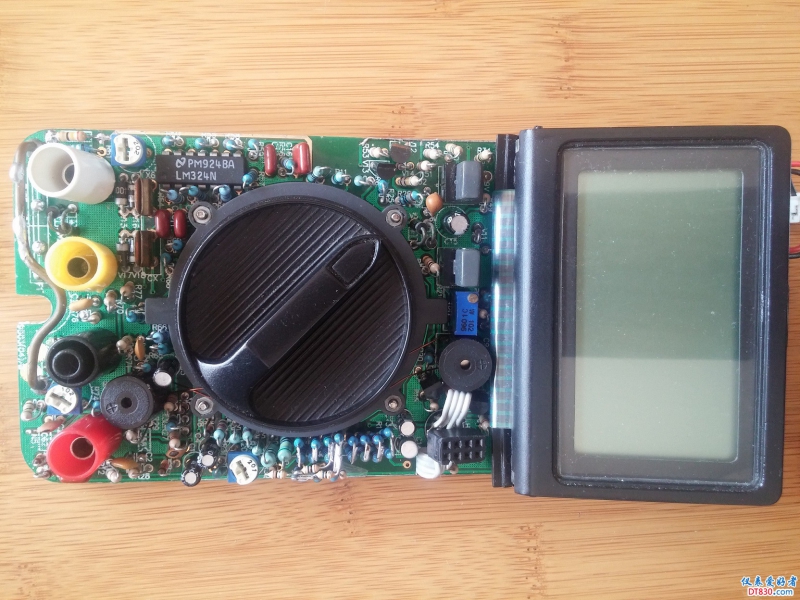

考虑该表为9V供电，过低的负载效率太低（串电阻空耗能），于是把两只蜂鸣器串连起来（两喇叭，立体声）声音又有提升。用219测试了一下鸣响电流，近15mA（因非纯直流数字不一定可靠），频率2.6KHz，占空比接近10%。声音感觉比219略微大点、尖些。用仿真模拟一下，还挺贴切。就此装机打扫战场。附几张图。

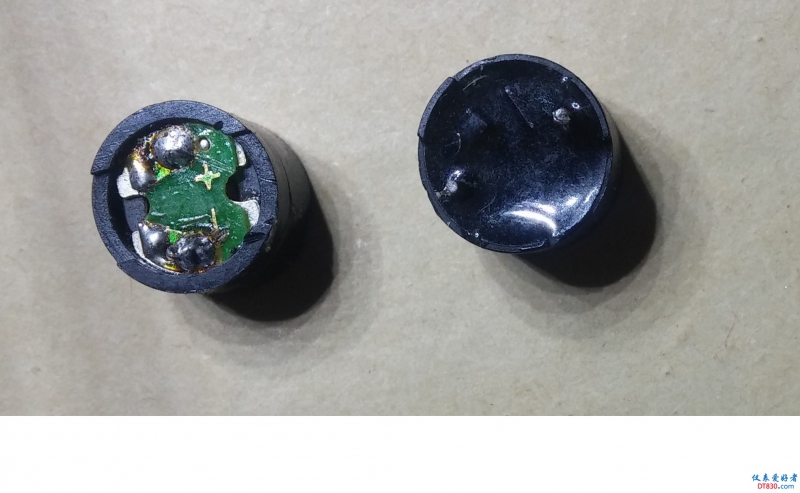

收拾完战场后，想找找还有几个蜂鸣器，结果又找出两个后面封胶有引脚的蜂鸣器，测试一下阻抗，没反应，看来这是有源的。找来一节电池（1.2V）一试，果然，还很响，马上锂电侍候，哇！声音很大味很正（清脆）。用219测量了一下电流，不到7mA。

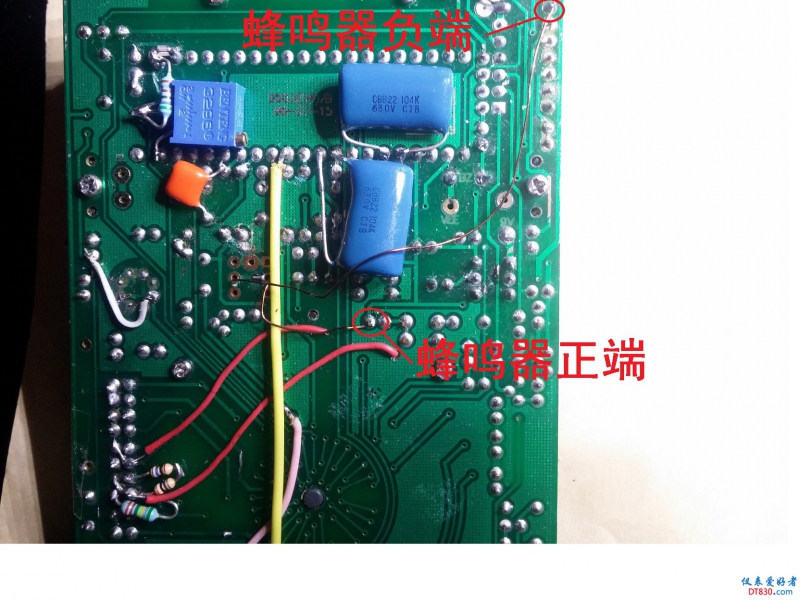

这么好的东西不用太可惜了，只好又把折腾小一天，几经拆装的9203再次刨腹。这次直接甩掉原表的振荡部分，拆除添加的三极管，由开启振荡部分的运放直接启动蜂鸣器。顺利装机测试，声音比219还响亮清脆。另外219在表笔断开时有延迟（余音）。本想接近219就满足了，一不留神，弯道超车了

勇闯沙滩

蜂鸣器改的好。这表已改过，有几根飞线。

wgsd

勇闯沙滩 发表于 2018-3-8 08:37
蜂鸣器改的好。这表已改过，有几根飞线。

就两根漆皮线，那些线大都是表内切换盘快磨短附加的。

勇闯沙滩

wgsd 发表于 2018-3-8 08:42
就两根漆皮线，那些线大都是表内切换盘快磨短附加的。

你这表可是立了大功了，表板八卦盘都磨的很甚，不怪建议219表板八卦盘电源正和负极太近需改进，切身感受呀。

wgsd

勇闯沙滩 发表于 2018-3-8 09:06
你这表可是立了大功了，表板八卦盘都磨的很甚，不怪建议219表板八卦盘电源正和负极太近需改进，切身感受 ...

纯业余爱好，自己玩，哪有大功，光帮助我达钱了

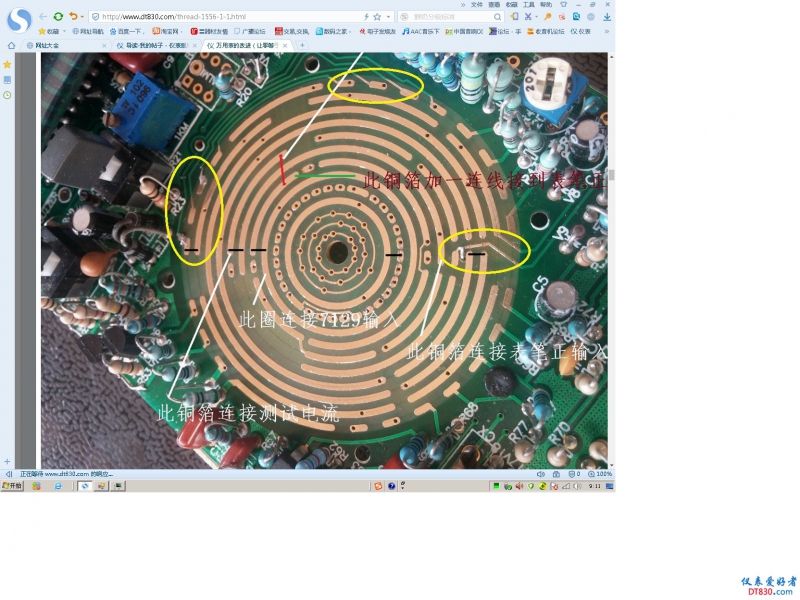

该表设计缺欠，见附图黄色圈。

kyhwhb

还是压电陶瓷片的蜂鸣器省电，不过年龄大的人听觉对高频可能不敏感吧。

wgsd

巍巍兴安 发表于 2018-3-8 10:18
还是压电陶瓷片的蜂鸣器省电，不过年龄大的人听觉对高频可能不敏感吧。

不是频率问题，振荡频率才2KHz多点，十几KHz还是可以听到的。
这个压电片外径不到20mm，陶瓷部分13mm，声音多说有219的五分之一。
因表用9V电压，电流会大些，只是在鸣响时，还可以吧。我测了一下219是鸣响电流11.8mA。

勇闯沙滩

wgsd 发表于 2018-3-8 09:19
纯业余爱好，自己玩，哪有大功，光帮助我达钱了
该表设计缺欠，见附图黄色圈。
...

9203和219所用主芯片不一样，9203八卦盘又多又密，容易出故障。芯片进步好处多多。

wgsd

勇闯沙滩 发表于 2018-3-8 11:23
9203和219所用主芯片不一样，9203八卦盘又多又密，容易出故障。芯片进步好处多多。 ...

自动量程的表，在同一选项内基本上是芯片内电子切换，所以表盘较简洁。但设计问题不分什么表，如9203的设计，覆铜引线竟在转盘刀位面穿越而过，即便不穿越的引线，不在侧面引出，却顺着刀位引出，细小的引线在刀位下，划不了多久必断无疑。幼儿园的小朋友也不会这么“傻”，竟然出现在成品表上？

勇闯沙滩

学习了，自动量程的表与手动量程的表，在八卦盘的区别。
