我的众仪ZT219

wanwenhao1

2018年1月20日，网购158元包邮的众仪ZT219今日到手，第二日就开始作一些不用基准的测试，情况如下：

1、用电阻档测量我的一只FUKE数字表DT9205，直流电压档的等效电阻为10.083MΩ，DT9025显示电压值为0.5V。
2、通断档的开路电压为1V，短路电流为0.4mA。

3、二极管档的开路电压为3.23V，（此时ZT219表内的电池电压为3.3V），此电压与电池的工作电压基本无关有关，换一对电压略低的电池，开路电压还是3.23V。二极管档的短路电流为1.82mA，应该可以点亮所有颜色的发光二极管。

3、电容测量档的输出电压，用交流档和直流档测量，都为0.4mV，短路的直流电流为0.02mA，用交流电流档测量显示0。

4、该表在开启背光的情况下，显示屏的可视角度小于不开背光的情况。我将该表的显示屏可视角度情况拍摄了视频，视频中显示，视角垂直于显示屏时，字迹已经完全模糊（不开背光情况下此时还可以看清），最佳的视角在离开垂直线30-45度爱科学。视角离开垂直线65度后，字迹又开始模糊，在视角离开垂直线70-80度情况下，不该显示的元素开始显示，且与应显示的元素对比度差异不大，没有显示的价值了。显示器的左右视角还不错，视屏中就没有拍摄。视频地址如下：http://v.youku.com/v_show/id_XMz ... j.8428770.3416059.1

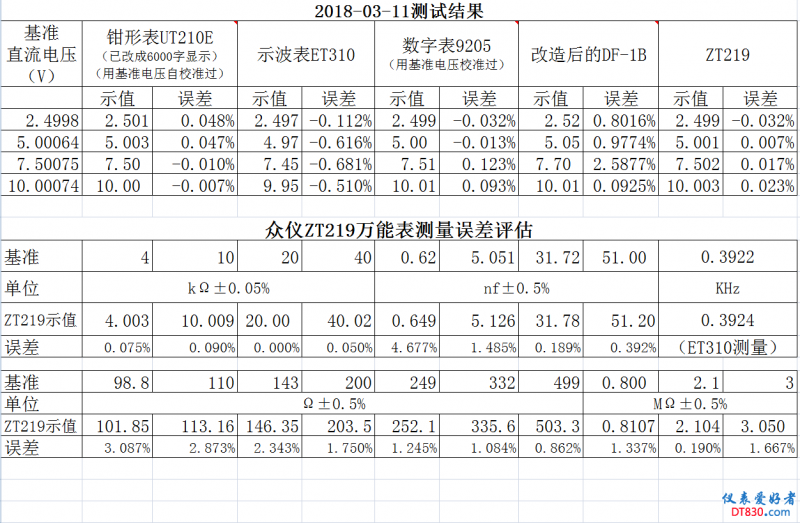

5、根据我手里的基准情况，该表部分测量精度的测试情况如下表：


表中评估直流电压档时，我与自有的其它几个表比较了结果。这些万能表表中，UT201E是我改成6000字显示时，又按照基准电压，校准了该表，所以示值误差较小。数字表DT9205也是用基准校核过（调整表内部的可调电阻），示值也算准确。示波表ET310，我自己没有校准过，属于出厂状态。自己改造过的繁用表DF-1B曾经用基准电压校准过，这次示值不理想（比校准时大），显然该表稳定性较差。

从ZT219以上的测量结果分析：

5-1、直流电压测量比较准确，除2.5V基准示值略大（考虑误差后面还有±3个字的不确定，则可能没有超差）外，都小于标定的误差。

5-2、高精度（误差±0.05%）电阻测量结果比较理想，其余的电阻测量结果误差比较大，也可能因为这些电阻已经有20年以上的年龄，是否因为变质无法确认。

5-3、电容器测量误差均在允许范围内。

5-4、与ET310示波表比较，频率的测量也比较准。

6、正如有网友所说的，我用50Ω的可调电阻试验，二极管档的显示电压在小于0.02V以后，会立即跳到0V。

某些论坛有人根据这个表内芯片的型号（估计是DTM0660），提出可能会有某些大神，能将这个表的20000字升级为50000字。依我看这是不可能的。因为该表的最高位只预留了显示“1”的位置，不可能显示其它的数字。

厂家给该表的外壳包装十分简陋，基本是白版的盒子，附带的说明书内，将交流，直流电流mA档的量程199.99mA，都误写成199.99A。



分析ZT219的电路板，与DTM0660主控芯片标准电路基本相符，电路板上也有ST24C02储存芯片。想象该表应该是DTM0660主控芯片与ST24C02储存芯片结合的自动档数字万能表。但是DTM0660的输出只能支持4位LCD（4×15）数字显示，且有网友说DTM0660只能支持6000字显示，若定义为9999显示（想象用于后四位的显示，首位的1采用其它方案扩充显示）会出现一些莫名奇妙的问题。另一个问题是ZT219若是DTM0660主控，则是怎么弄成了五位显示的？如果那牛屎芯片是与DTM0660及其相似的DM1106（假如DM1106支持五位显示），则因为查不到DM1106的资料，无法确认那就是DM1106。

如果DM1106确实能支持5位显示，ZT219也无法升级显示方案，因为它的显示屏首字不能显示1以外的任何数字。

《DTM0660产品说明书》上，分压电阻的阻值分别标注为1K/10K/101K/1.111M，ZT219表中实际为1K/10K/100K/1.000M，见附件。

《DTM0660产品说明书》上的应用电路中，第42脚应该接一个10M的电阻到38脚，表中没有这个电阻，38脚空着，见附件。

ZT219电路板左边缘上方有一个跳线J1（JP2），标注为R0（0欧姆），见附件。参照《DTM0660产品说明书》相关内容，那应该是用来自校准仪表用的。将J1短接，开机迅速切换到欧姆档，可以自校准仪表。校准方法参见《DTM0660产品说明书》中的介绍。

ZT219电路板上的电压分压电阻和电流分流电阻的精度均为0.5%的色环电阻。直流电压档的精度要达到该表标称的0.05%，交流电压档的精度要达到该表标称的0.3%，必须要用该表的自校准功能来分别校准才能达到标称的精度。一台台万用表要分别一 一校准，生产功效会很低哟。

我已经将ZT219的电路板高清图，加上我自己的标注，作成了三个PDF的文件，可供对ZT219数字表感兴趣的网友们下载（拼接起来）看看。（若作成一个完整的图，则被论坛允许上传的附件大小限制，会看不清楚我标注的小字。若直接发图片文件，其文件更大，远不能达到830K的限制要求）。

另附上《DTM0660产品说明书》，该文件网上的名称大概是《DTM0660数据手册》，大家也可以下载参考。


再附上我推敲出的，ST24C02储存器配合DTM0660主控芯片的各地址上储存的数据意义，供参考。


众仪Zt219电路板图1.pdf (639.61 KB, 下载次数: 613)

2018-3-13 16:44 上传

点击文件名下载附件

众仪Zt219电路板图2.pdf (561.23 KB, 下载次数: 660)

2018-3-13 16:44 上传

点击文件名下载附件

众仪Zt219电路板图3.pdf (494.8 KB, 下载次数: 508)

2018-3-13 16:44 上传

点击文件名下载附件

DTM0660产品说明书.pdf (647.81 KB, 下载次数: 706)

2018-3-13 16:43 上传

点击文件名下载附件

ST24C02内部数据意义.pdf (158.78 KB, 下载次数: 516)

2018-3-13 16:43 上传

点击文件名下载附件

补充内容 (2018-3-23 10:40):
今日测得ZT219在不同的电源电压下测量基准电压的情况，数据如下：基准电压10.0007V，
电源电压      ZT219示值     误差
2.71V           10.006          0.053%
3.02...

补充内容 (2018-3-23 10:41):
电源电压      ZT219示值     误差
2.71V           10.006          0.053%
3.02V            10.004         0.033%
3.36V             10.002        0.013%

补充内容 (2018-3-23 10:41):
看来电池电压对测量结果影响很有限。

补充内容 (2018-3-23 10:43):
已经确认ZT219的小阻值电阻测量误差较大是因为测量时用了其它表的劣质表笔所致（表笔线电阻特别大）。

jsycwnw

谢谢分享专业技术知识

糊涂周

感谢分享

湖北诚信维修

感谢分享，我已全部下载下来研究研究

5448

湖北诚信维修 发表于 2018-3-15 19:44
感谢分享，我已全部下载下来研究研究

还没出掉？

湖北诚信维修

5448 发表于 2018-3-15 21:59
还没出掉？

已经除掉一个，还有一个正在出

718005845

资料下载先保存起来 慢慢研究

5free

评测非常专业

七君子

主楼真是辛苦了 很专业！

散淡021

楼主辛苦了，谢谢分享！

电阻最高档开路是1V， 用万用表和台表都只能测出0.5V左右。
