荧光小夜灯改LED光源

jsycwnw

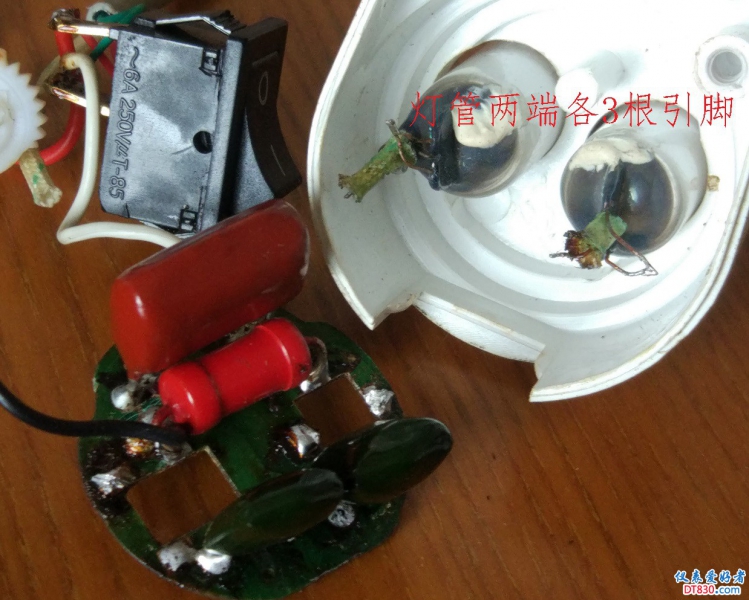

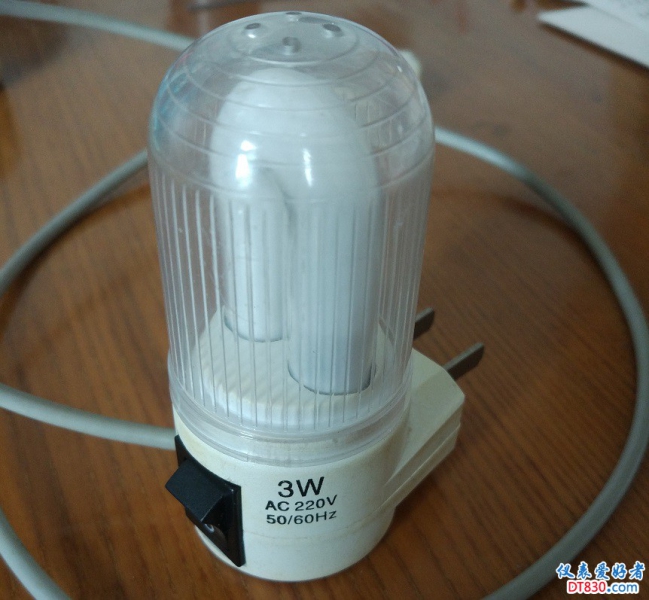

前帖拆散了1个弃用的小夜灯

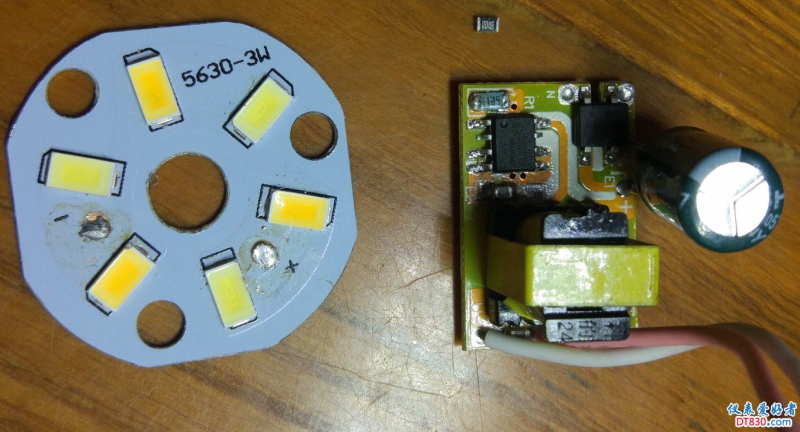

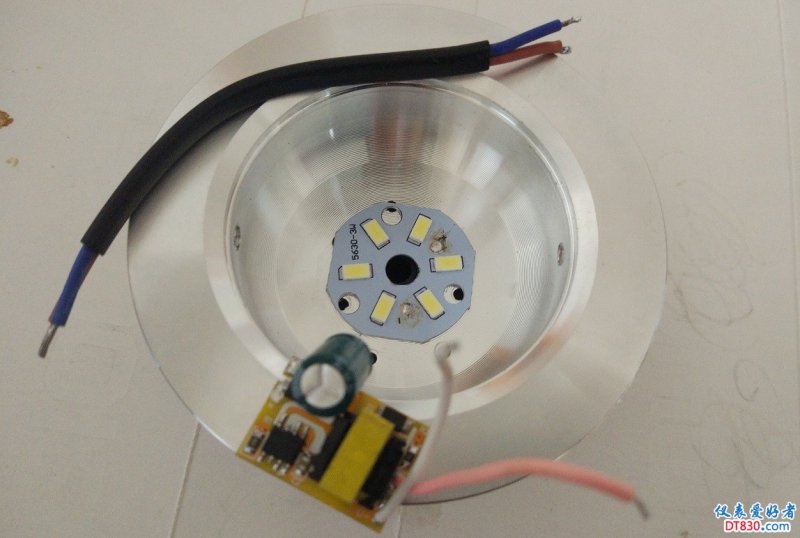

外壳可用，利用闲置备件，改造成LED光源吧，找个这个，2并3串的5730灯板，额定电流300mA

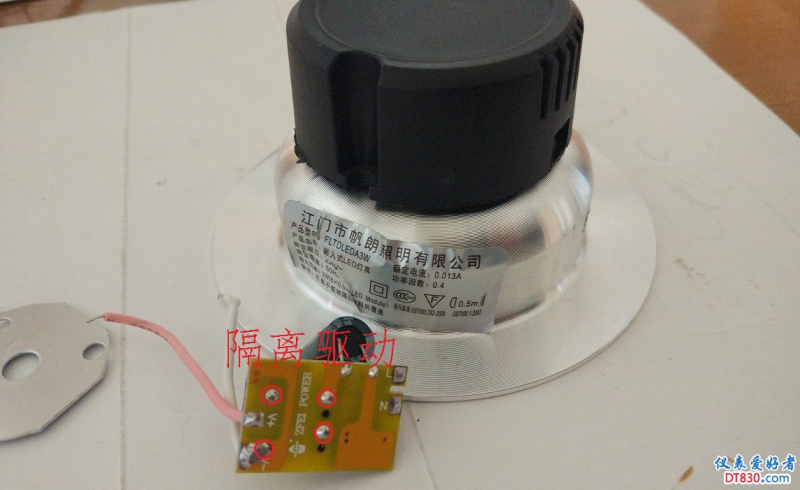

隔离型驱动感觉安全些

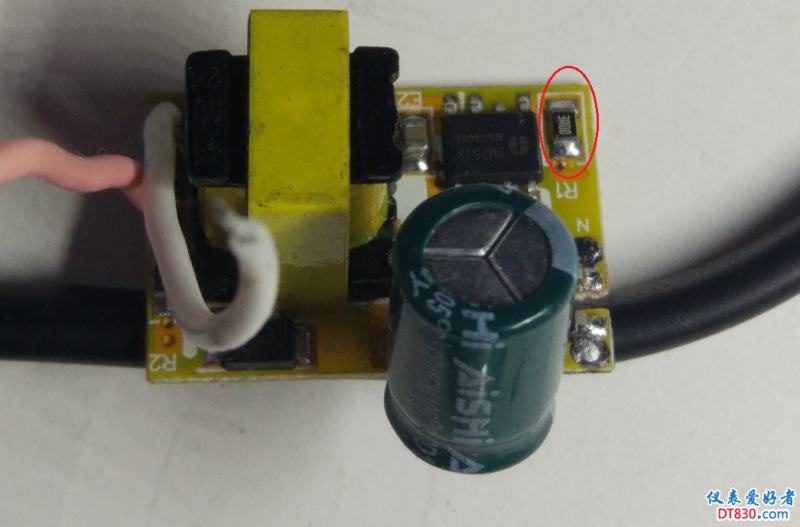

Cs电阻3R00，实测过对应恒流值248mA。夜灯需要的照度低和控制灯珠发热要求，必须降电流使用

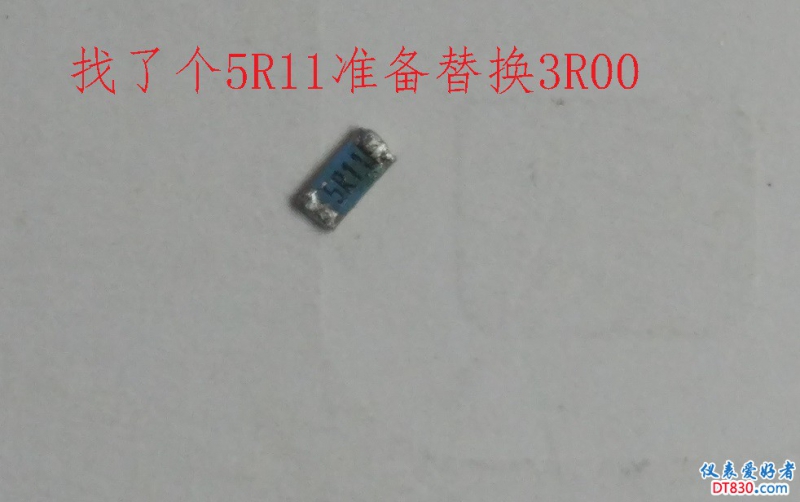

备件里找了个电阻，预估替换后电流在150mA的样子，相当于灯板额定电流的一半

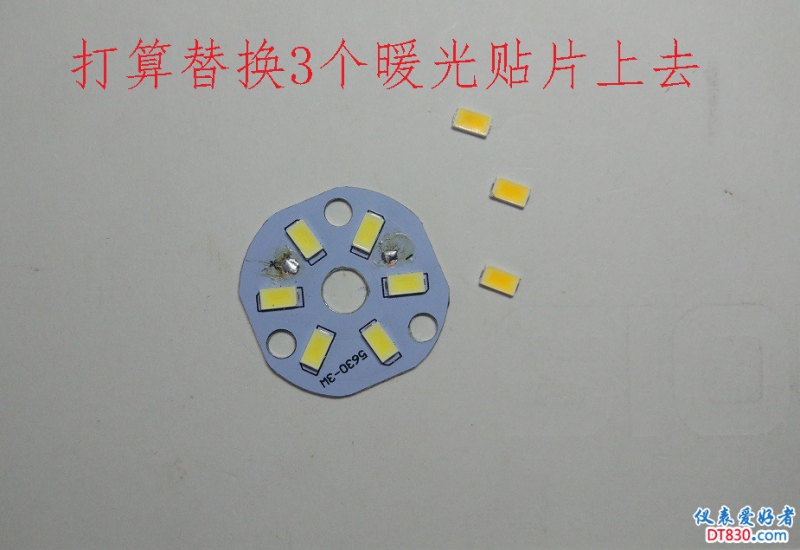

又找了3个暖光灯珠

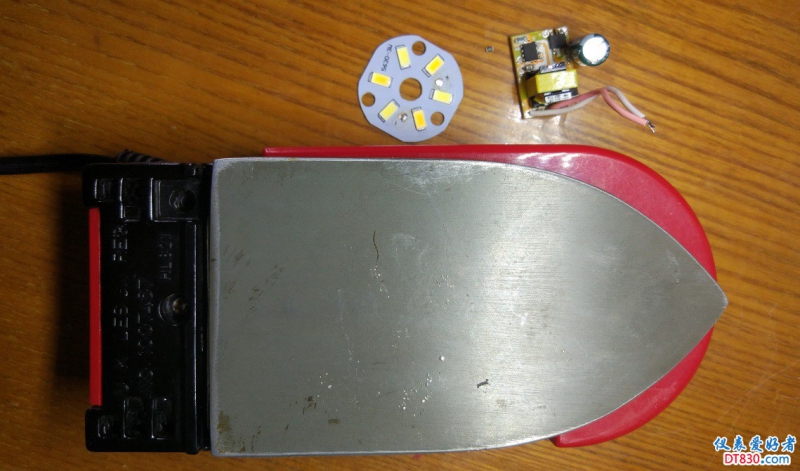

熨斗扩展应用

几分钟换好了，电阻个头有些大，但无碍

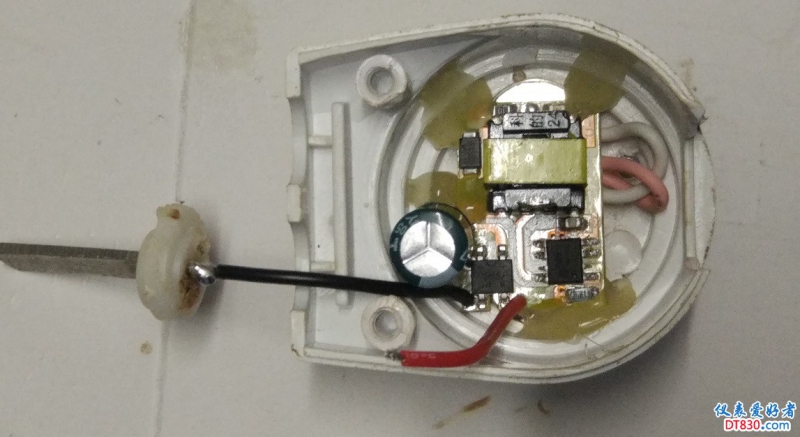

比划好，热熔胶固定电路板

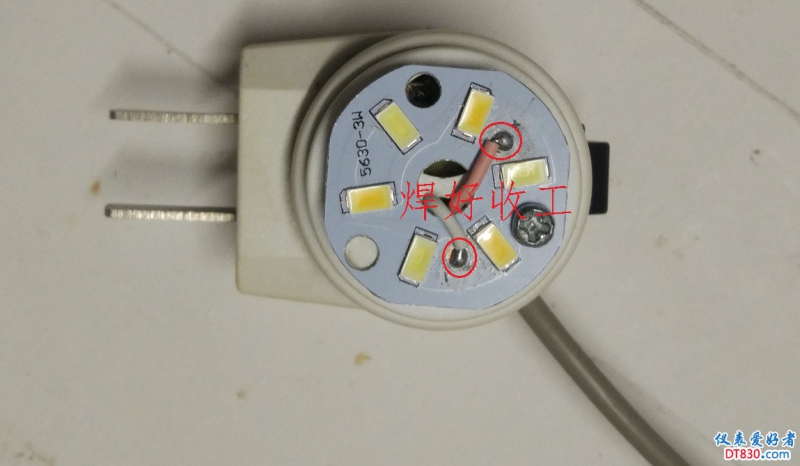

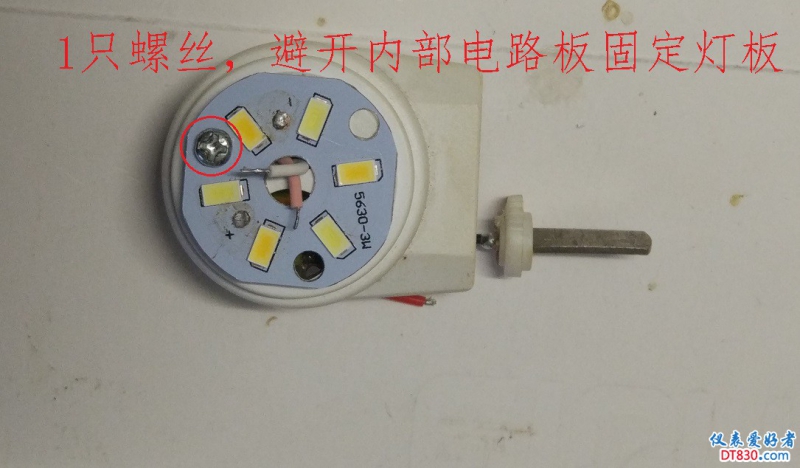

灯板盖住顶面残留的灯管孔

安装开关

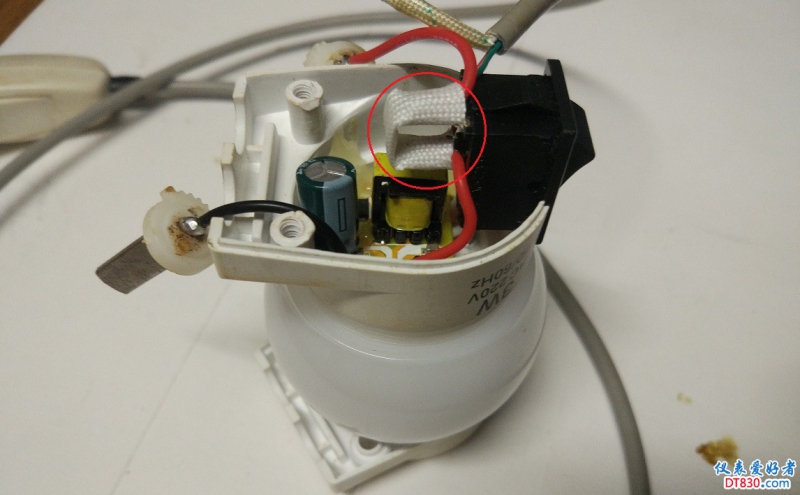

安全措施

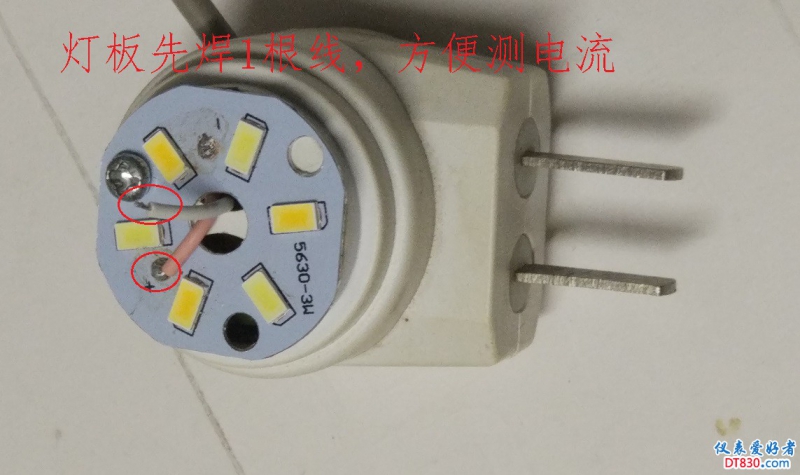

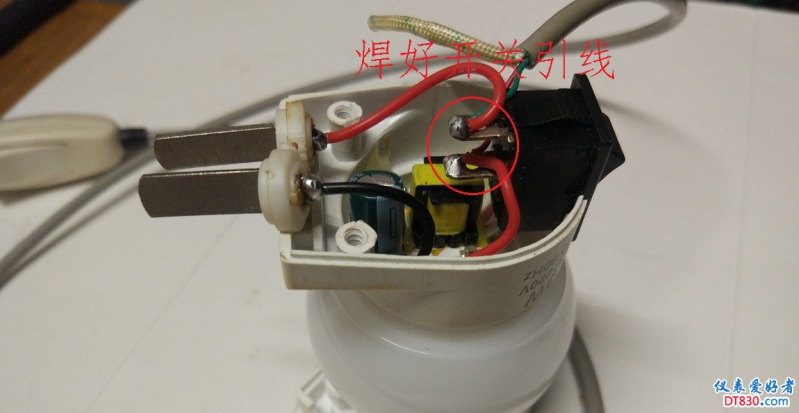

焊上1极，串表测测电流啥的

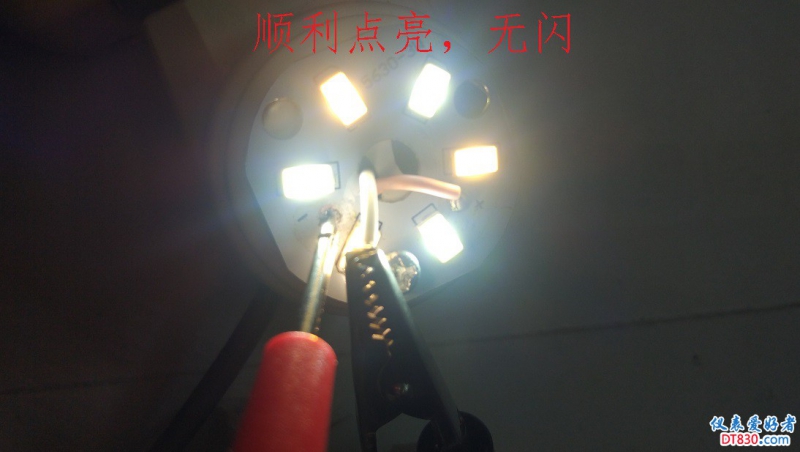

通电无频闪

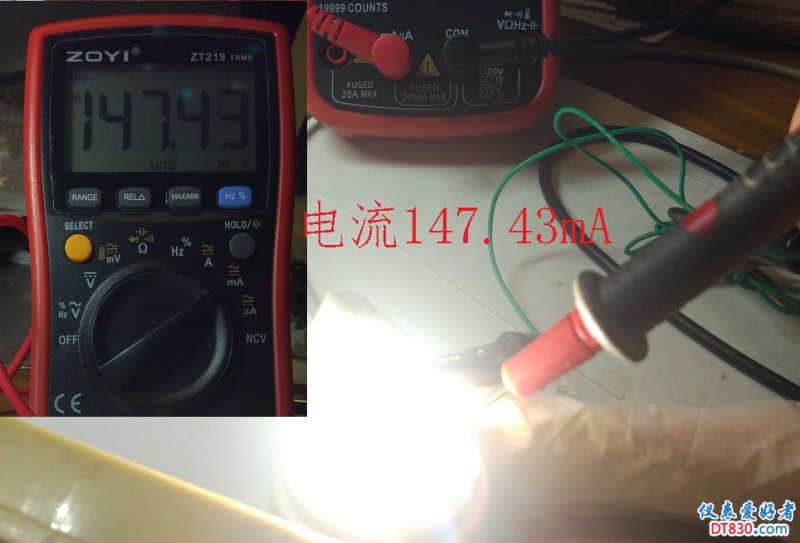

电流和预估的差不多

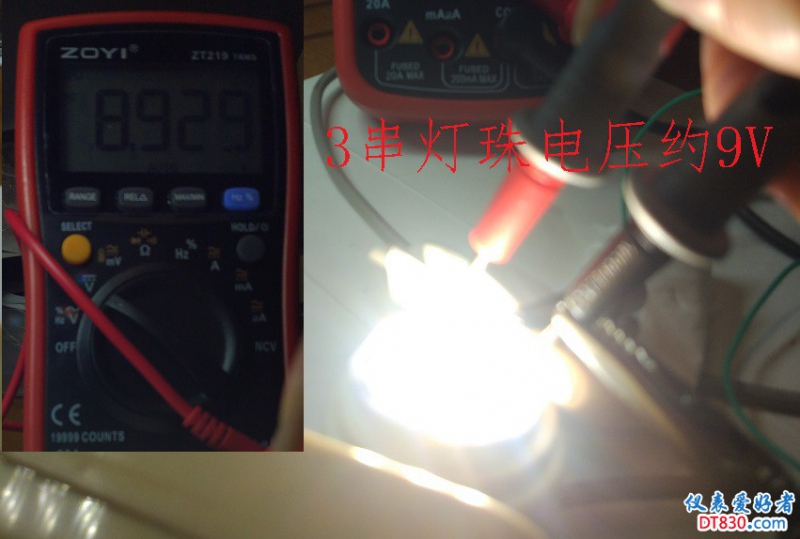

带载电压，折算成灯珠的Vf也不高

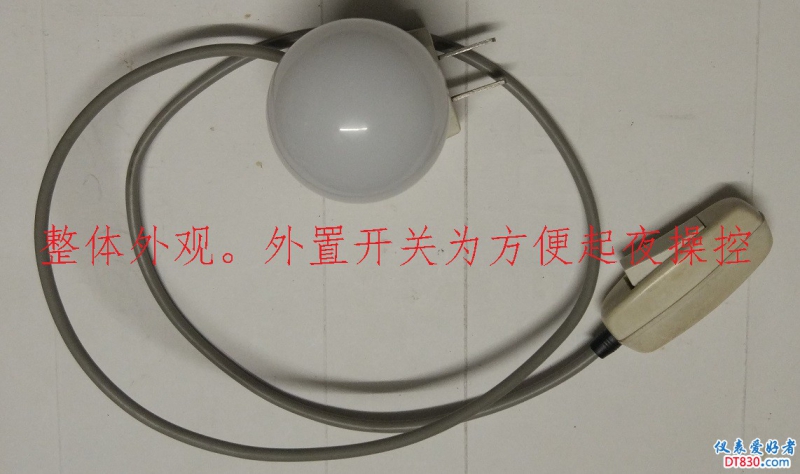

外置开关以前就DIY了，内置开关仅为遮丑和作外置开关的接线柱使用

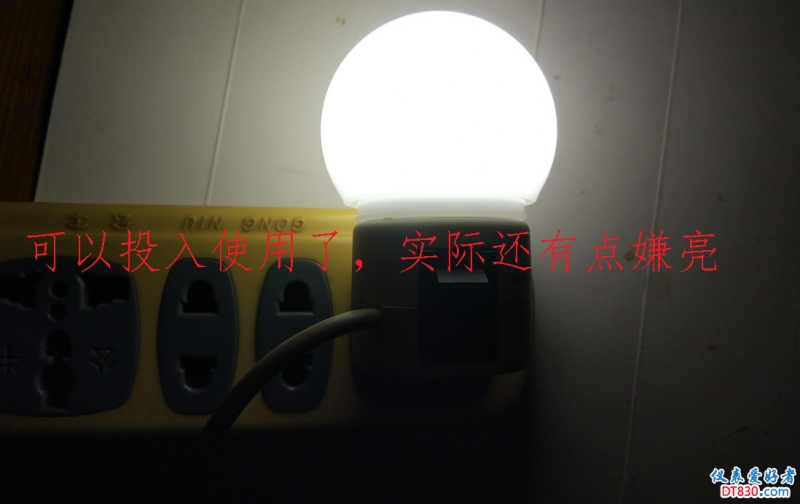

试用觉得还可以降低一些亮度（电流），基本能用，就懒得再折腾了。
