简易200W电子负载

cqhejian

手工真好，洞洞板规整，走线也漂亮，羡慕

chenglijie2001

这个就靠几个5瓦的电阻能达到200瓦?是怎么做到的呢？

fengfeizi

chenglijie2001 发表于 2018-4-19 23:51
这个就靠几个5瓦的电阻能达到200瓦?是怎么做到的呢？

功率管和散热片......

fengfeizi

cqhejian 发表于 2018-4-18 23:11
手工真好，洞洞板规整，走线也漂亮，羡慕

谢谢赞赏！只是忙很少在830发帖，这个没有很复杂，制作简单取材方便来给大家分享。

fengfeizi

散淡021 发表于 2018-4-14 11:19
方便的话，请在图上标明零件的型号和数值。
在这方面我是外行，谢谢

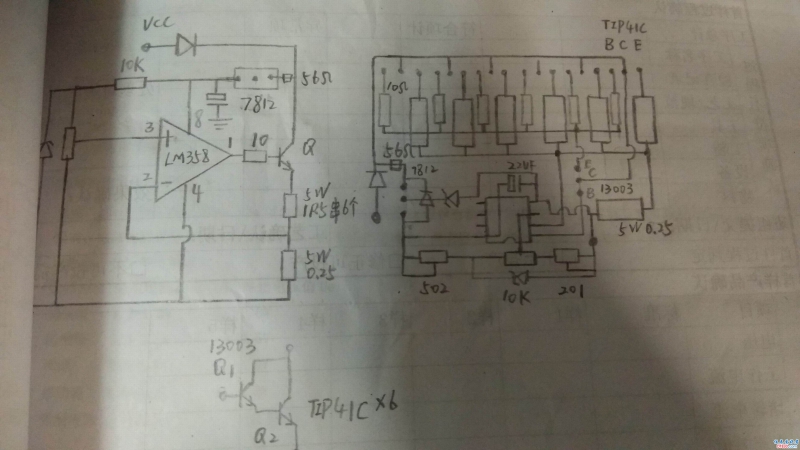

迟了，给上个原件数值......

散淡021

fengfeizi 发表于 2018-4-25 20:10
迟了，给上个原件数值......

谢谢！
等空了去找零件，先试试，好了再做个外壳，一般维修试电源就方便了。

radiotube

目测200瓦要挂

fengfeizi

radiotube 发表于 2018-4-25 20:48
目测200瓦要挂

都实测过还目测？你以为我发帖子是信口开河呀？倒是我表线受不了......，还有长期运行散热不够。

radiotube

fengfeizi 发表于 2018-4-25 22:44
都实测过还目测？你以为我发帖子是信口开河呀？倒是我表线受不了......，还有长期运行散热不够。 ...

长时间测试过没

１.我测试电源时临时做过100瓦用的也比你散热片大得多，还风冷才行。
2. to-220的封装热阻太大，你用的型号，恒定散热片25度最大功耗为65Ｗ，实际做不到。单管最大15瓦考谱
3.同等封装三极管功率没场管大，建议用场管，但得用运放控制每路，及便用三极管，每路用运放控制也更烤谱。

fengfeizi

radiotube 发表于 2018-4-25 23:21
长时间测试过没

１.我测试电源时临时做过100瓦用的也比你散热片大得多，还风冷才行。

1.首先我是测试过180W的状态，TP41短期内30W是毫无问题的，这个用来测试功率达没达标用的，不是用来长期烤机用，......那么大的风扇你没有看见？整个外壳都是铝合金你没有看见？
2.这种工作在放大状态没有说场管热阻更小或功率更大说法，导通内阻小在放大工作点是无优势的，还每一路单独控制也一个样，复杂了也不见得有更大的改善，脱离了简易含义，再说了场管不用另外开销？场管用在这简直就是浪费，我这些器件都是就地取材......
3.要完善直接上成品电子负载，自制可靠性都是不如厂机保护机制的。
