给大家分享自己做的储能点焊机

表述

制作储能点焊机所用的储能元件可用动力锂电池，但自己感觉不太安全，一
旦出现粘针ＭＯＳ短路的情况就不太好处理，还有许多网友用的是多个小电容并联的方式，本人感觉焊接过于麻烦，所以就想到用超级电容来做，考虑到容量和内阻的问题，我选择了
ＭＡＸＷＥＬＬ的2.7Ｖ3000Ｆ的超级电容，单体内阻为0.3毫欧，做点焊机肯定没有问题。

所需要的主要材料有：
１、超级电容６节（我买了６节只用了３节）
２、买了40个折机的3713ＭＯＳ管，只用了２８个。
３、控制板和安装ＭＯＳ管的空板。
４、两个１２Ｖ的天关电源，一个供电用一个充电用。
４、５Ａ恒压恒流模块
５、25平方的焊把线0.5米*２


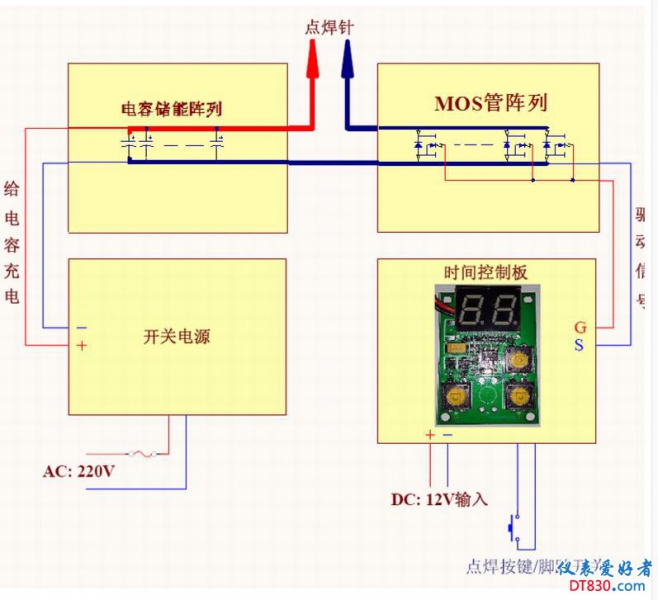

上图给大家

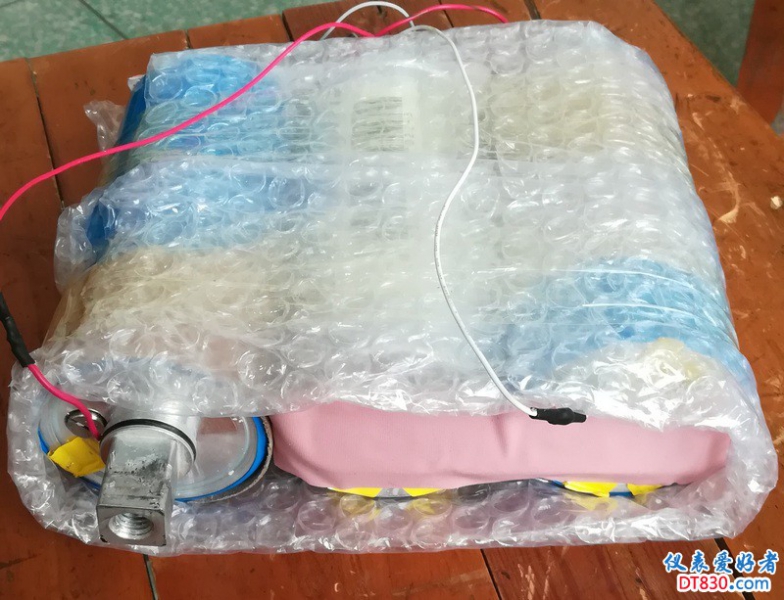

三个超级电容，自己做了简单的包扎

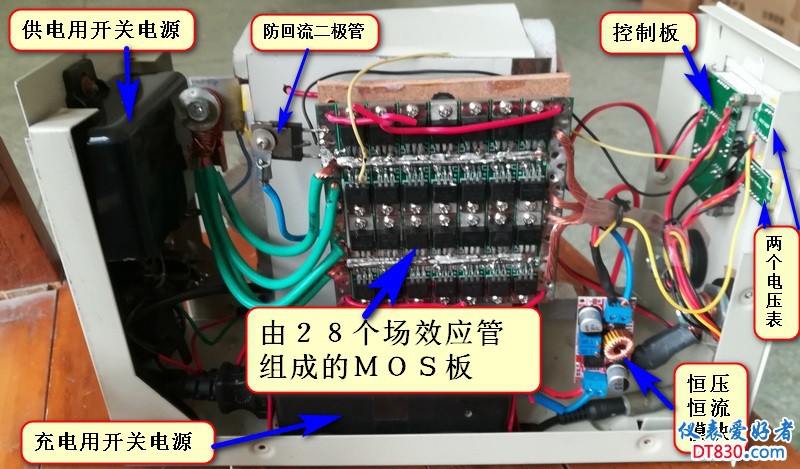

做好的内部图片



借一个图片给大家看一下

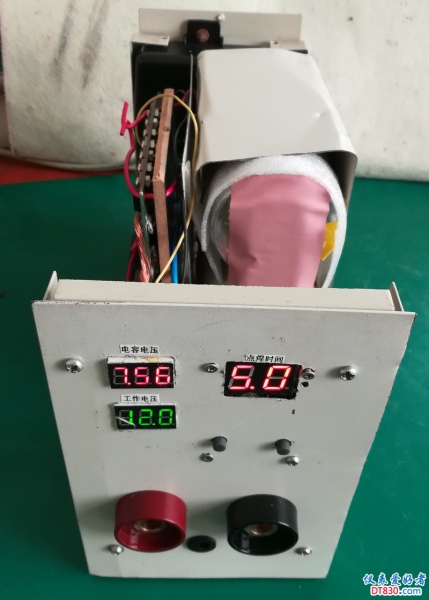

前面板


做好试焊，效果远超变压器版本的点焊机，时间2ＭＳ可以点焊0.1的镀镍，10ＭＳ可以点焊机0.2的镀镍，15ＭＳ可以点焊0.2的纯镍，且每次都能可靠的焊接。
变压器版本的点焊机最小的焊接时间是１个周波，也就是２０ＭＳ，且输出的电流是一个正弦波，所以比较适合焊接薄铁皮和不锈钢之类的大物件。

总结：储能点焊机优点是重量轻，工作时无点焊噪声，且对电网无任何冲击，焊点白净牢靠，焊接能力超强。缺点是制作时电路复杂一些，成本稍高。
