做铲屎官给UT601电阻电容表换硬芯片并补上延时关机功能

ljs_0437 · 发表于 2018-4-24 23:36:28

这都能飞线。真有耐心。很费劲的

老李爱维修 · 发表于 2018-4-27 11:15:30

单单飞线这个技术确实差了点，但是能把表修好这个还是相当不错的。

rivrz · 发表于 2018-4-29 00:20:34

我来简单地感慨一下，分三点：
1. 这是技术（焊接神技）
2. 这是艺术（凌乱的艺术）
3. 最重要的，这是药（楼主治好了我多年的强迫症）

623452413 · 发表于 2018-4-29 01:55:58

其实吧，楼主应该试试寄回厂家，说不准能给你换个板子呢

风月603 · 发表于 2018-5-16 18:49:36

牛屎芯 COB绑定芯片，现在大多数低端表稳定后量产都是这种牛屎芯降低生产成本！不过你这换硬封的7106 手法有点害怕啊！飞线太多了！
来自: 微社区

风月603 · 发表于 2018-5-16 18:50:55

其实牛屎芯铲的好，不用飞线！
来自: 微社区

wgh1027 · 发表于 2018-5-17 21:38:56

风月603 发表于 2018-5-16 18:50
其实牛屎芯铲的好，不用飞线！

这个裱子，没有预留硬芯焊盘，铲得再好也铲不出个硬芯焊盘来，不飞线怎么整？

iyangtuo · 发表于 2018-8-22 01:26:34

请教下补齐电路是如何知道电阻电容二三极管的选择？是看电路图对照着焊吗

wgh1027 · 发表于 2018-8-22 13:53:06

iyangtuo 发表于 2018-8-22 01:26
请教下补齐电路是如何知道电阻电容二三极管的选择？是看电路图对照着焊吗
...

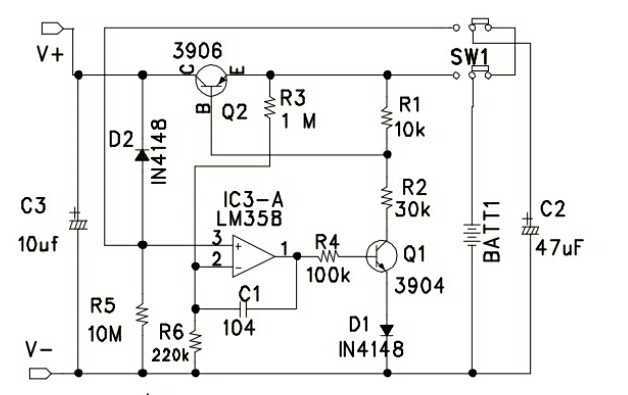

如何知道？其实这个是普通得不能再普通的标准延时电路，随便找一个万用表电路图看看，然后对照一下就行了呗。我这个表运放已经有了，就差电阻电容和二三极管而已。


Alex999 · 发表于 2020-7-8 11:36:51

楼主，你好！

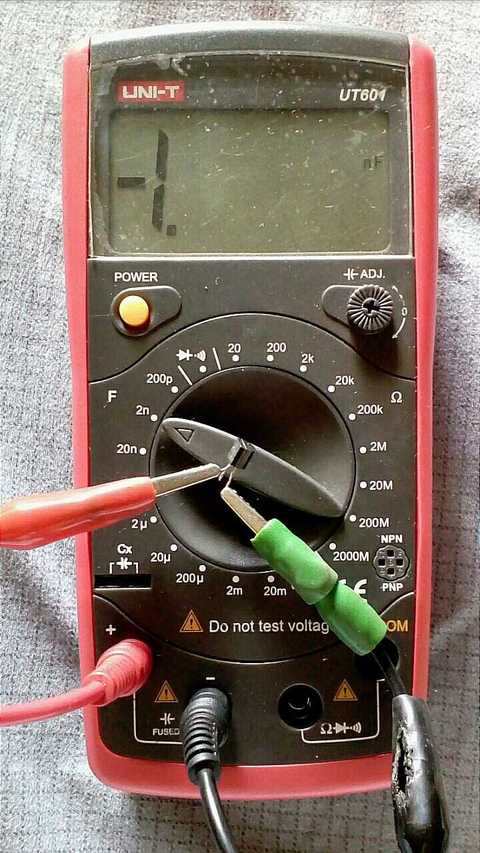

我近期也买了一个二手的601，不过收到后测电容一直显示“-1” 是啥情况呀。
