拆大功率无线网卡

勇闯沙滩

五年前这种大功率无线网卡，当时网上吹嘘神忽其神，什么穿墙王能收几公里信号，卖价280元。经用过只能在20米范围内好使，【单位家属楼同事要来密码】但不能两户电脑同时用，否则卡的厉害。现在改光纤升级兆宽强很多，尤其用手机上网流量小。将无线网卡放在屋内合适地方，免去屋内乱拉线方便信号好。拆开看只有一块小PCB板，大小和18650差不多。给几家旅店安装两层楼20多个房间信号挺好。

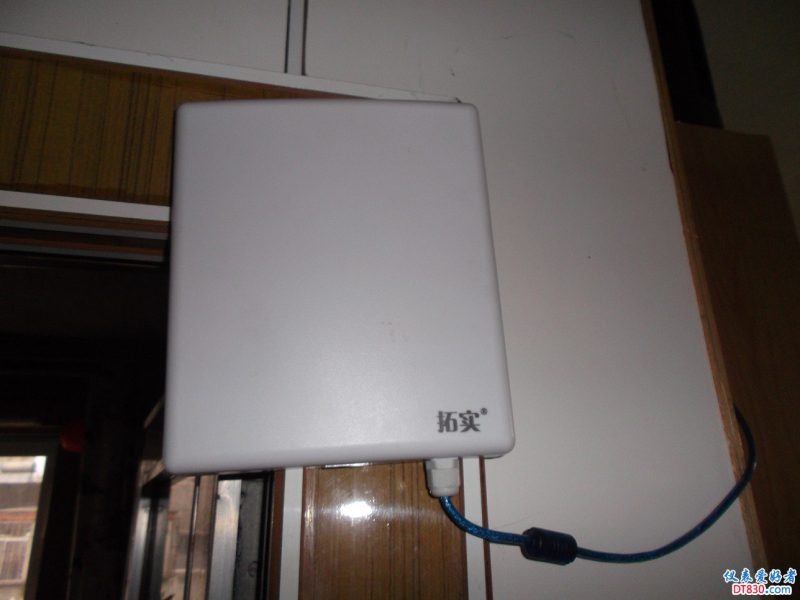

拓实牌无线网卡。

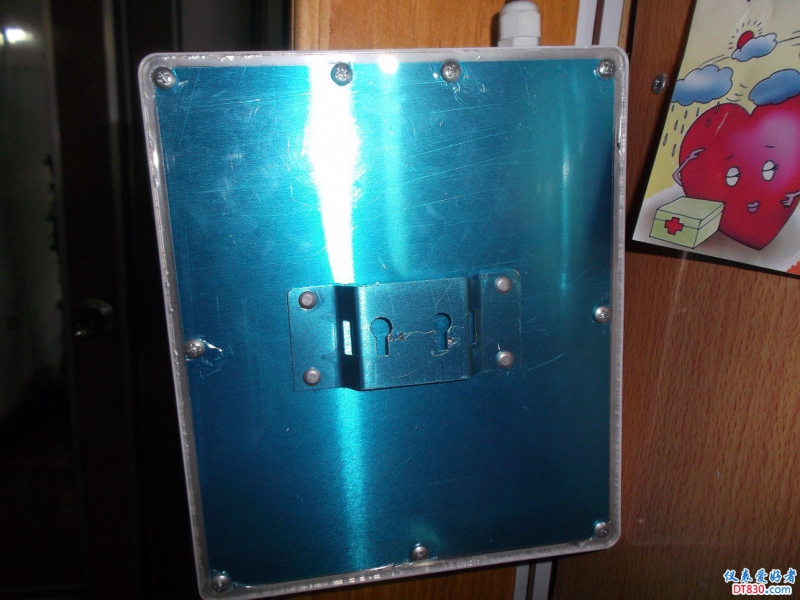

背面屏蔽铝板。

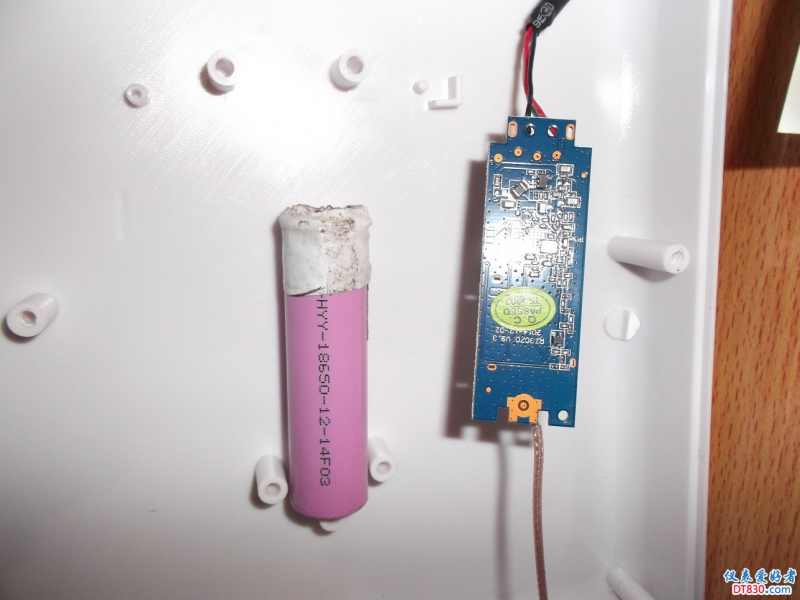

小PCB板，大小和18650差不多

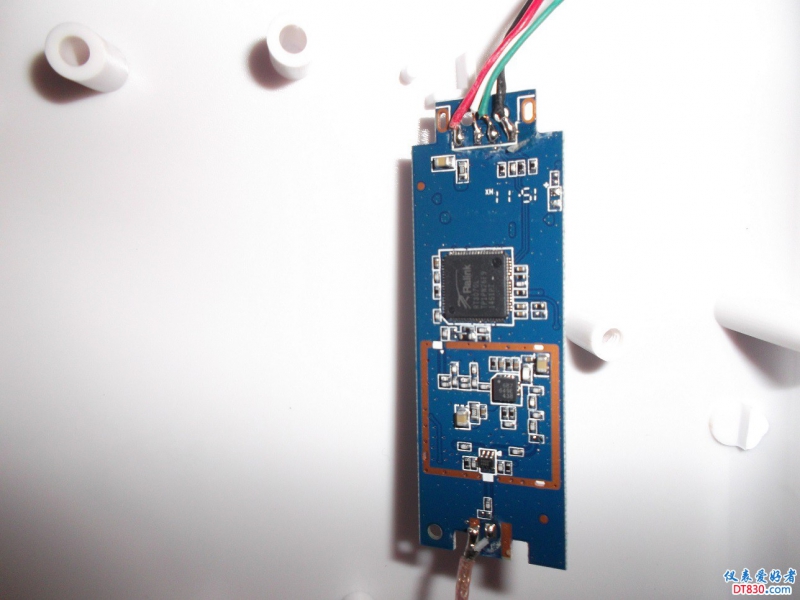

接线为USB插口。

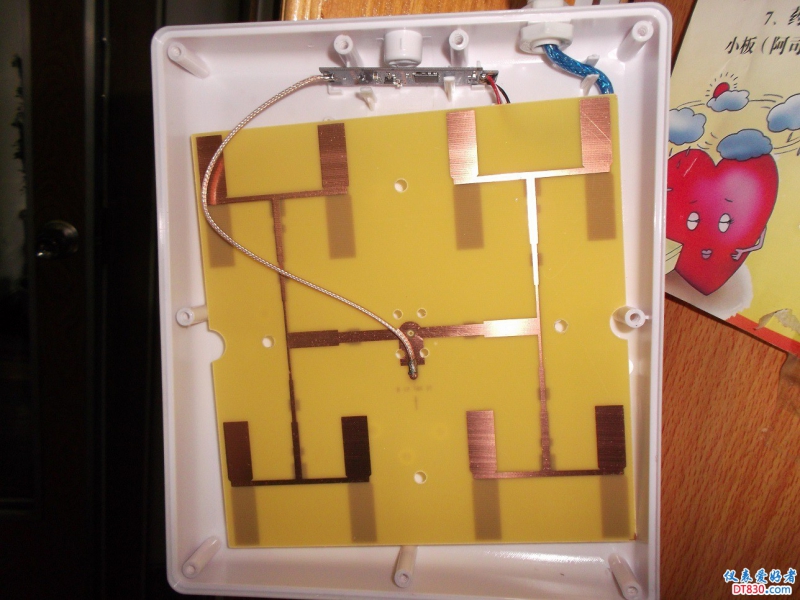

简单的纸基板接收天线。

ljs_0437

这个大功率是大在天线上了吗

qjf11

ralink 3070的芯片？带功放了没有？

xo304

微带天线用纸基版PCB，这产品不能让人放心。

勇闯沙滩

qjf11 发表于 2018-5-3 22:31
ralink 3070的芯片？带功放了没有？

3070 芯片网卡支持自动检测功能，最大吞吐量可达150Mbps,支持WPA、IEEE802.1X、TKIP、AES等高级加密与宏观世界全性认证机制，能够为您的无线网路连接提供安全保障。
　　波 段: B/G/N 完美三频段； (8187L芯片 支持B/G 两频段)
　　最大传输速率可达150Mbps； ( 8187L芯片 最高54Mbps )
　　支持USB1.1/USB2.0标准；
　　·遵循IEEE802.11b、IEEE802.11g、IEEE802.11n无线通讯标准；
　　·支持TCP/IP、NKIS3、NDIS4、IPX、NetBEUI通讯协议；
　　·支援两种工作模式：点对点模式和基本结构模式；
　　·可自动修正传输速度使网路连接品质处於最佳状态；
　　·即插即用，方便快捷；
　　·支援无线漫游功能(Roaming);
　　·多层安全保障：支持有线等效加密（WEP）技术，支持WPA、WPA2认证加密；
　　·具有模拟AP功能，支援PSP连接模式；
室内当网卡用，不蹭网无功放吧。

勇闯沙滩

xo304 发表于 2018-5-4 01:53
微带天线用纸基版PCB，这产品不能让人放心。

这是后期产品，最先出的天线是铝板压制成型的，这个缩水太大，只有几十元钱。

勇闯沙滩

ljs_0437 发表于 2018-5-3 22:24
这个大功率是大在天线上了吗

这倒不是吧，这是后期产品，最先出的天线是铝板压制成型的，这个缩水太大。所谓大功率就是一种忽悠。

勇闯沙滩

勇闯沙滩 发表于 2018-5-4 07:27
这倒不是吧，这是后期产品，最先出的天线是铝板压制成型的，这个缩水太大。所谓大功率就是一种忽悠。 ...

所谓大功率就是一种忽悠。
