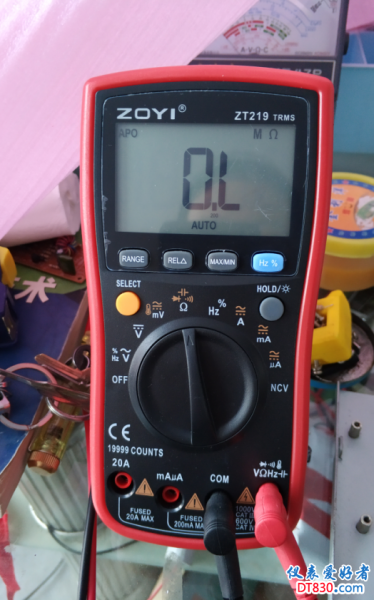

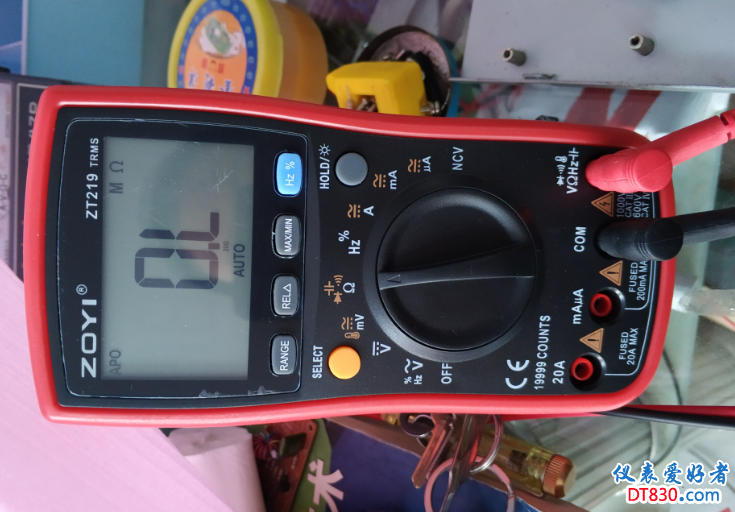

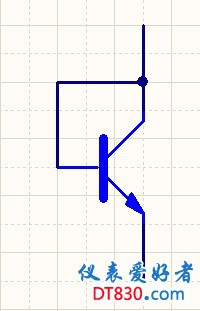

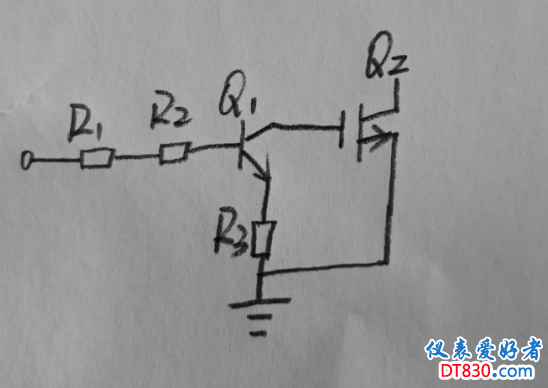

浅谈电路板维修一些心得 近期维修了一批双路输出电源，刚开始拿到电源，以为就是一些小问题。顶多开关管损坏，桥堆损坏，随着拆解的进行，首先发现电源是三个厂家的。有的用的八脚控制芯片，有的是用的六脚控制芯片，还有一家使用的厚膜开关电路。电路板虽然简单但是问题却很复杂。下面谈谈我在这批电路板的维修中的一些心得即是总结也是给大家分享一下。 工欲善其事，必先利其器。维修电路板更是如此，必须配齐防静电焊台，热风焊台，防静电镊子，吸锡器，松香等拆焊助焊工具。在此要特别感谢论坛赠送的219万用表及热心的网友，用自动档的测量电阻实在是太方便了，不用老是拧来拧去，反应速度我认为还是比较快的。我们日常使用完全足够了。对工具的使用要熟练，对温度的控制要精准，否则不易拆焊，在焊接是要稳准，最好是三秒内搞定，时间过长，焊点不圆润带毛刺，润透性就会变差，连接性可能不稳定。 拿到电路板首先不要盲目去拆件更换，一定要分析一下大体电路走向，各路输出是否正常。第一要看，怎么看是有学问的，看电路板是否灰尘过多，是否有明显腐蚀，是否有明显水迹等等。如果有这些就是处理的第一步，进行简单的处理后继续测量，如果正常进行热稳定性测试。均正常既视为修复。第二要会听，听电源是否正常工作，一般正常的话均有翁翁声。或者是否有打嗝声。如果有翁翁声说明电路正常工作，测量输出是否稳定，检查主滤波电容有无漏电，容量是否正常，去耦电容接地是否正常。如发现问题及时更换。如有打嗝声说明电路工作在不正常状态。要对主控进行接地检测。查看有无击穿。还要查看反馈电路是否工作正常。通过以上电路的分析，问题基本上都能解决。在维修中工具必不可少，要想修好电路板必须有称手的工具。其中最需要注意的就是对静电的防护，静电电压有时高达上千伏，瞬时放电极有可能将电路板元件损坏。造成电路板的二次伤害。一定要用防静电焊台，或者热风焊台。万用表的选择最好用自动量程的万用表，测量电阻时不用老是拧来拧去，如果万用表反应快，检查电阻就是顺手的事情。在修其中一块电路板时，就发现其中的一个贴片电阻明显异常。经过更换，故障排除。在拆焊过程中，一定要注意保护好焊盘，防止拆焊过程造成损害。要对一些特殊的电路，元件的特殊用法要熟练掌握。必要时做电路板的手绘工作，这样分析起来，就会事半功倍。在本次维修中有的电路是有着特殊的用法，这就是三极管的钳位电路。三极管的钳位电路充分利用了三极管的特性file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image002.jpg 查看各类集成电路图，如果用三极管接成二极管的形式，大都是采用集电极和基极短接的方式，这与集成电路的制作工艺有关，这种三变二的接法是三极管的正向压降接近于二极管正向压降，接近三极管的Ube值，其温度系数亦与Ube的温度系数接近，故能较好的补偿三极管的发射结的温度特性，更能工作在高达10MHZ的开关电源中，保持集成电路的工作稳定。维修路漫漫，在电路维修中要耐住寂寞，守得住枯燥，遇到问题要及时查找资料。这样才能使我们的维修技术得到提高，才能更好的做到节能降耗。这就是我在这批电路板维修中一些经验。不足之处希望多多指正。
|
