安捷伦34405A

光速飞行 · 发表于 2018-6-11 22:55:44

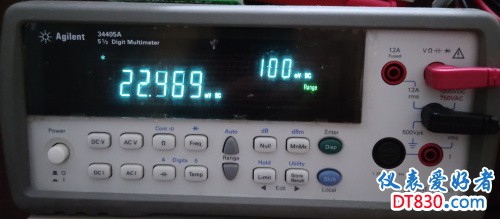

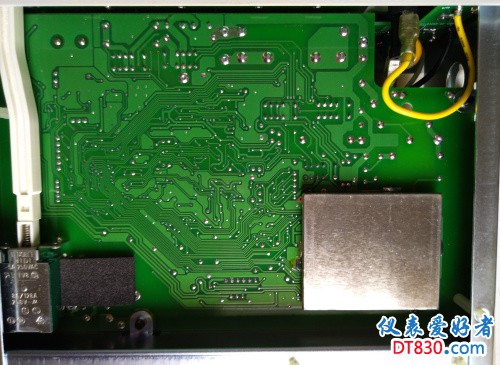

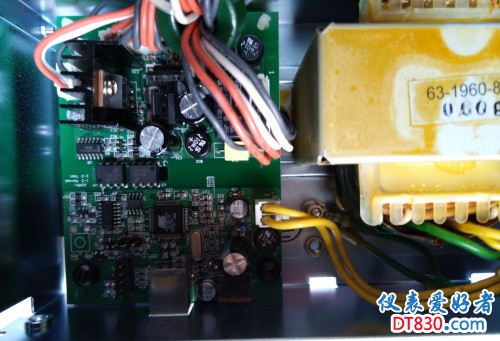

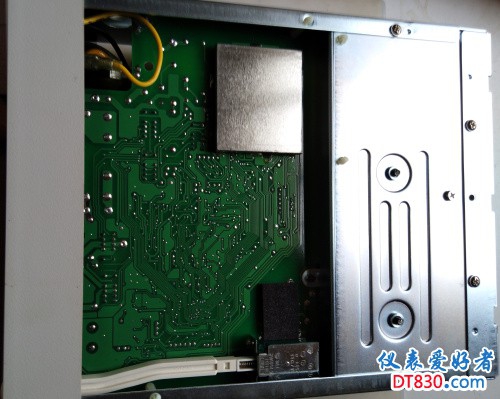

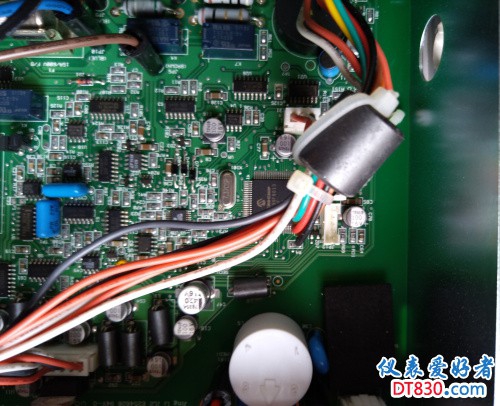

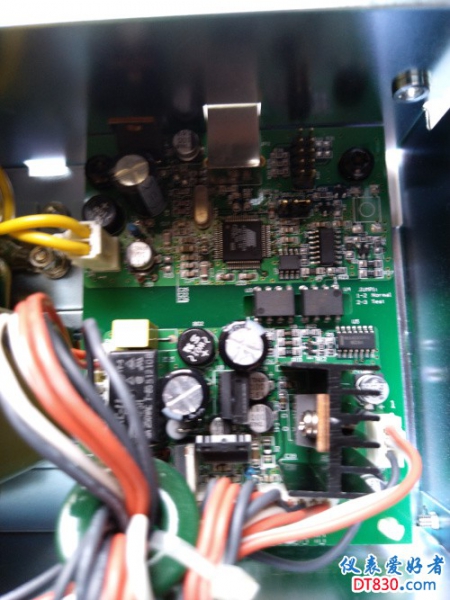

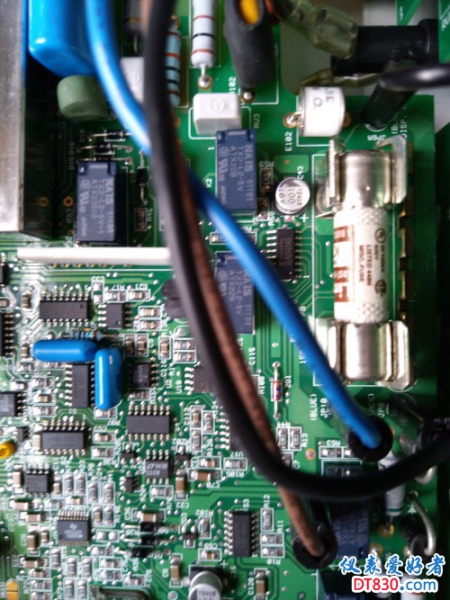

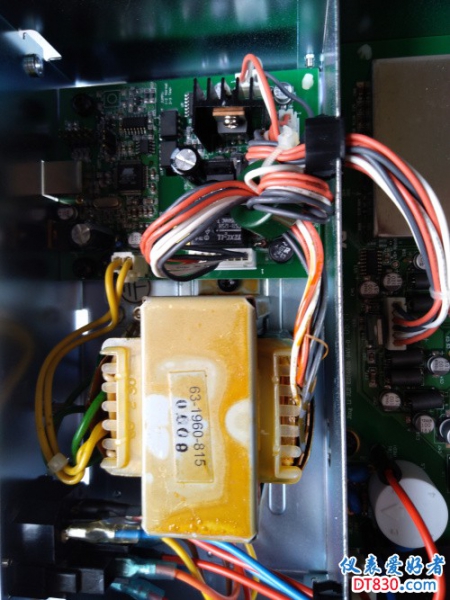

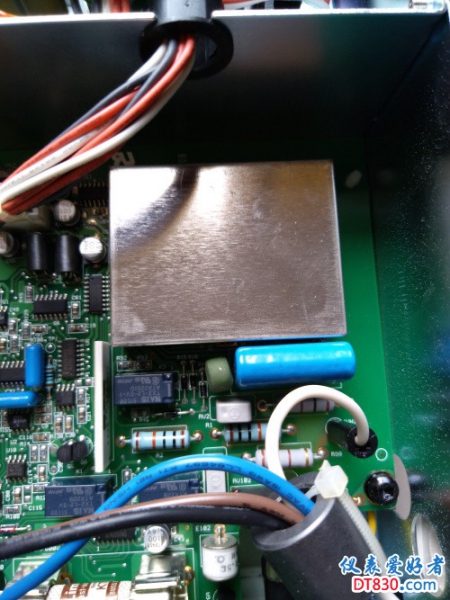

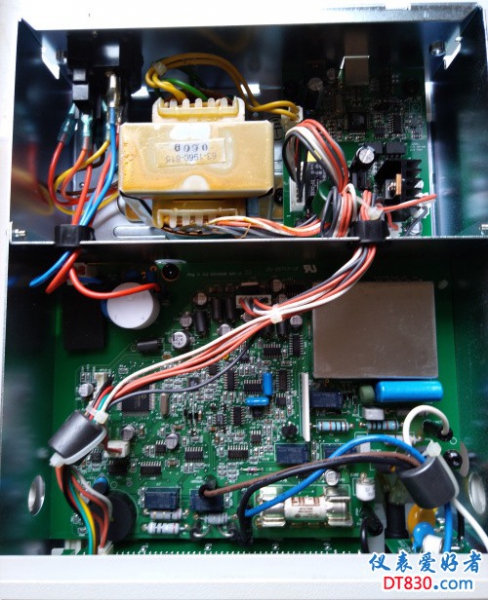

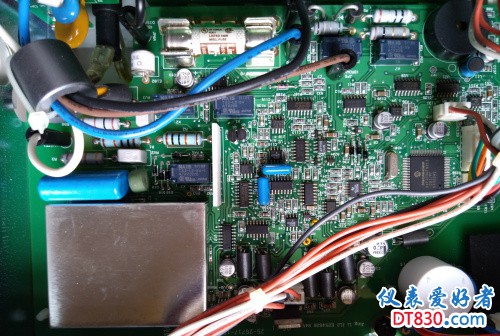

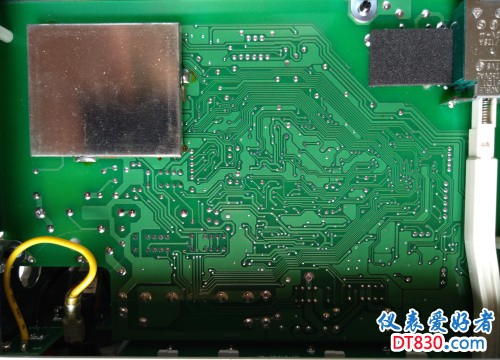

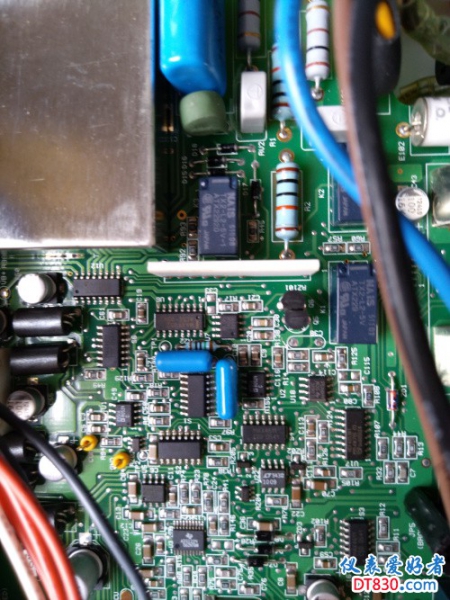

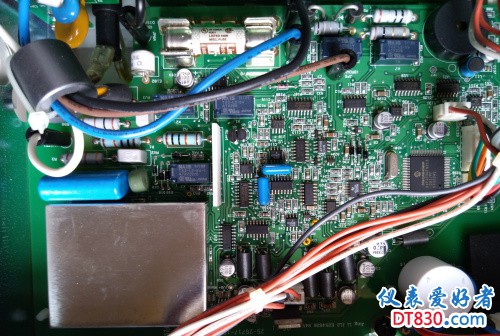

安捷伦34405A，好多年也没有上传硬件图，现在上传给大家分享。

勇闯沙滩 · 发表于 2018-6-12 06:26:30

测量挺准，与发帖时间吻合，小数点后忽略。

43545 · 发表于 2018-6-12 06:40:10

这么好的台表啊，建议用微距拍一下内部商清图，打包成RAR上传。会很有价值

浩祺心 · 发表于 2018-6-12 09:26:51

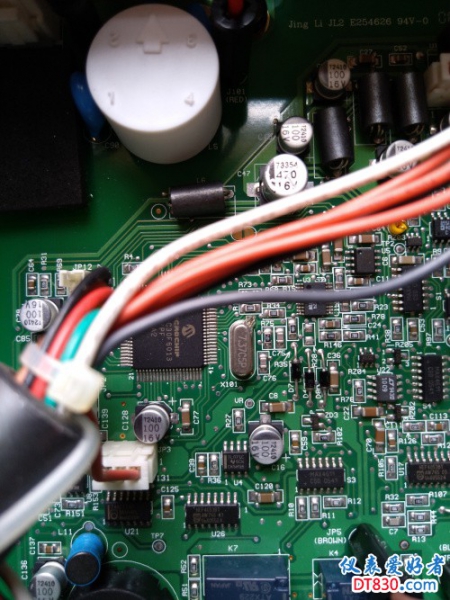

白色圆柱里是个啥呢？

光速飞行 · 发表于 2018-6-12 10:03:31

浩祺心发表于 2018-6-12 09:26
白色圆柱里是个啥呢？

我还不知道是什么呢。

光速飞行 · 发表于 2018-6-12 10:04:45

43545 发表于 2018-6-12 06:40
这么好的台表啊，建议用微距拍一下内部商清图，打包成RAR上传。会很有价值 ...

好的，我有时间就用工业显微镜拍。

光速飞行 · 发表于 2018-6-12 10:07:03

勇闯沙滩发表于 2018-6-12 06:26
测量挺准，与发帖时间吻合，小数点后忽略。

什么情况？

光速飞行 · 发表于 2018-6-12 10:11:34

43545 发表于 2018-6-12 06:40
这么好的台表啊，建议用微距拍一下内部商清图，打包成RAR上传。会很有价值 ...

内部商清图，这个我不知道是什么？你说说。

43545 · 发表于 2018-6-12 10:22:49

光速飞行发表于 2018-6-12 10:11
内部商清图，这个我不知道是什么？你说说。

就是拿着相机用微距对着PCB板拍照，正反面。能看清元器件型号的那种拍摄手法。
还有一些接插头处，安装螺丝或卡口、容易断线处也拍，易损，易烧的地方也拍。

这个的作用是为大家修理提供有用的图，不像那种拆机图很随意，拆机图只能看大概，对维修帮助小。

光速飞行 · 发表于 2018-6-12 10:29:06

43545 发表于 2018-6-12 10:22
就是拿着相机用微距对着PCB板拍照，正反面。能看清元器件型号的那种拍摄手法。
还有一些接插头处，安装螺 ...

好，有时间就慢慢的拍。
