业余下电阻基准代用的猜想

chen131578

看了“糊涂周”会员的“简易电阻基准”的帖子。我也来发个“基准”混点分。

用指针万用表电压档的内阻作简单的电阻基准。

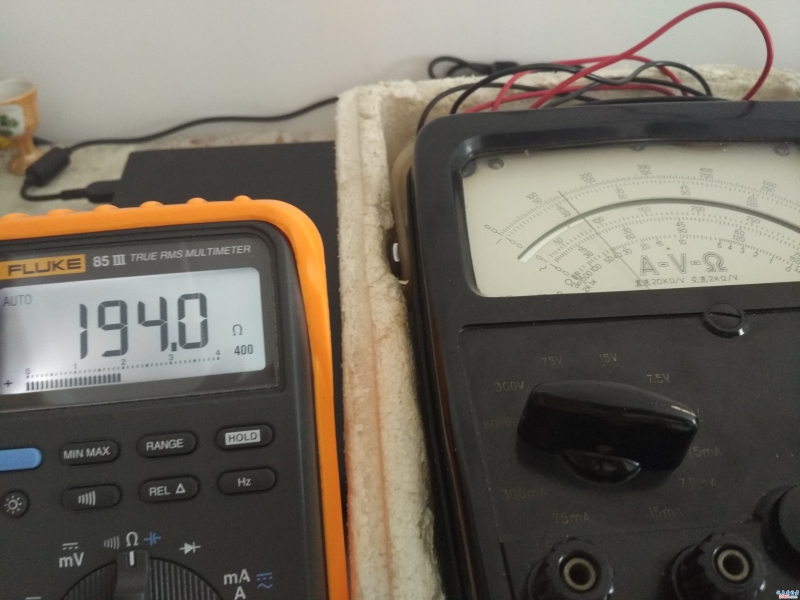

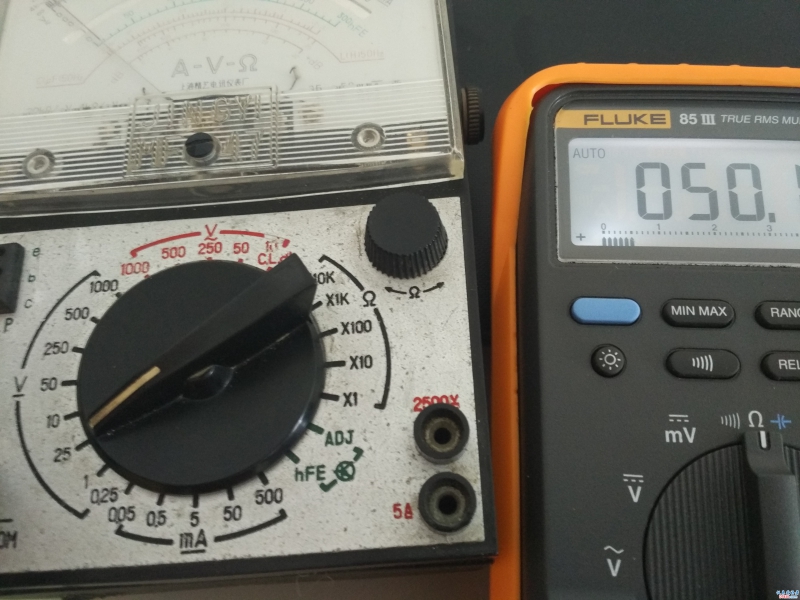

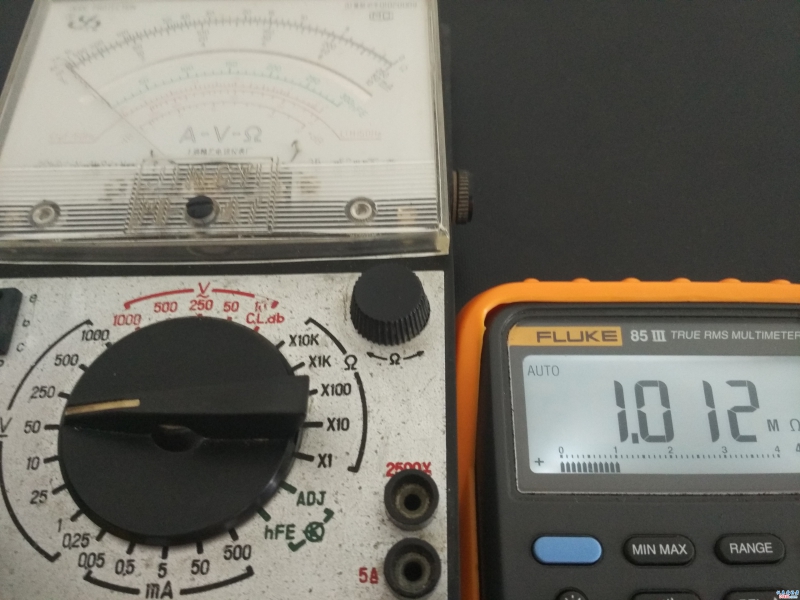

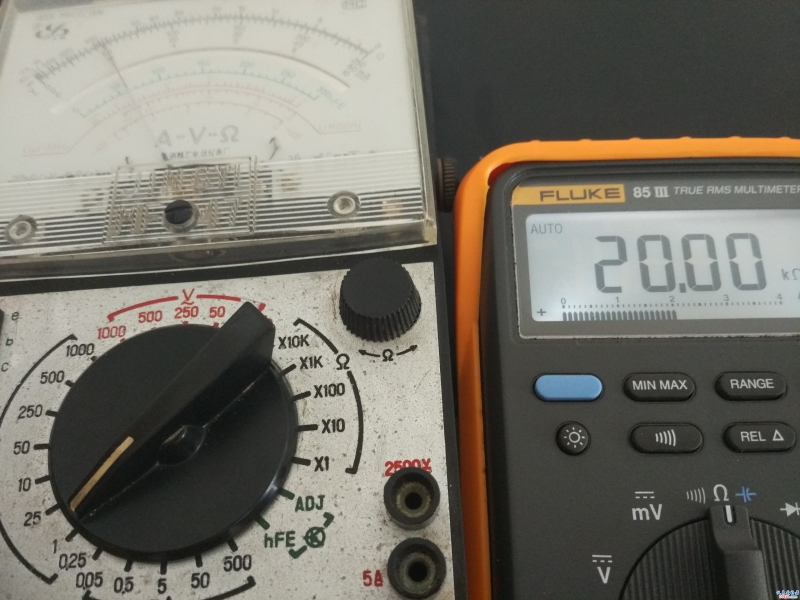

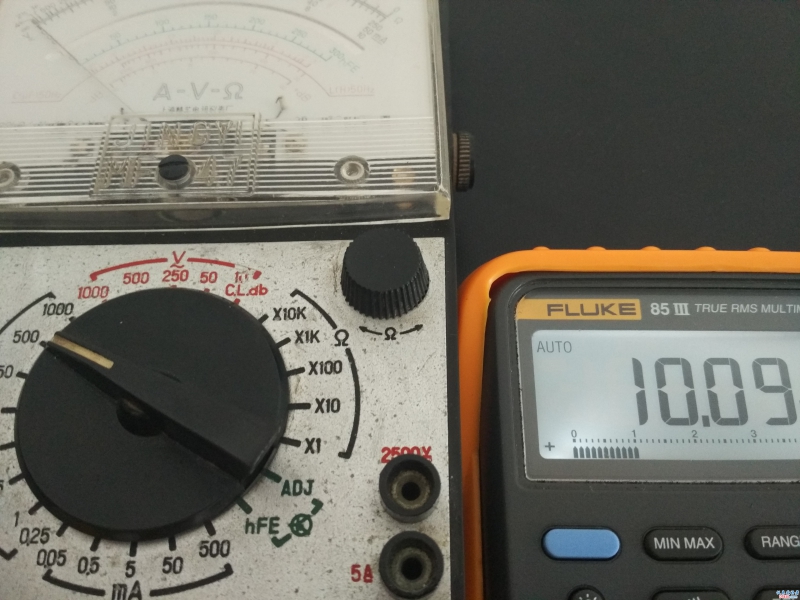

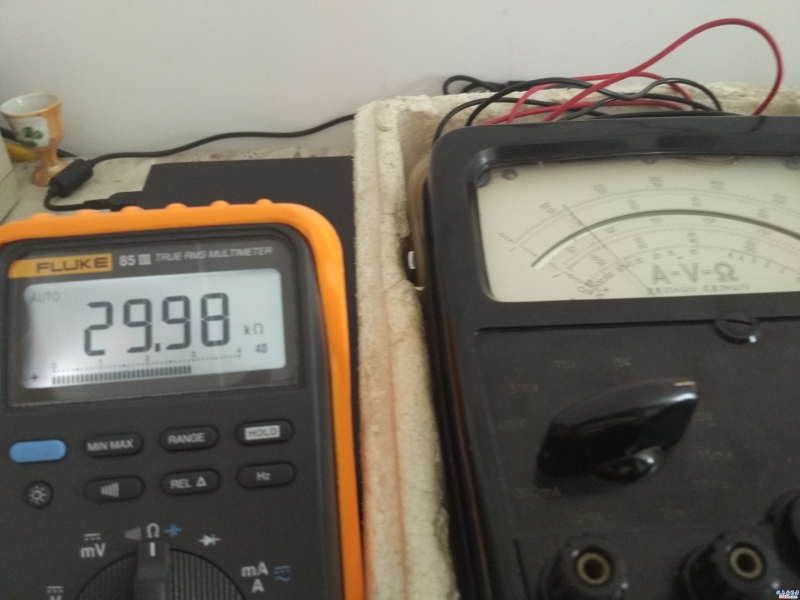

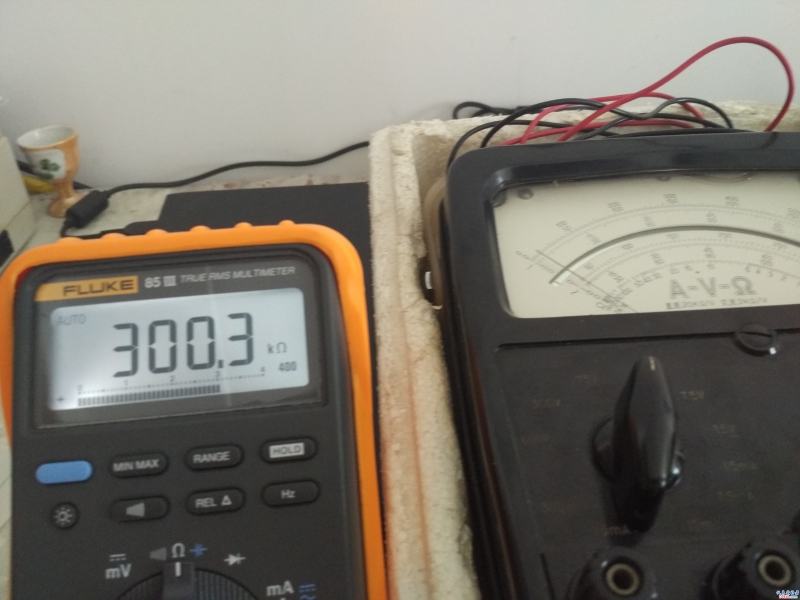

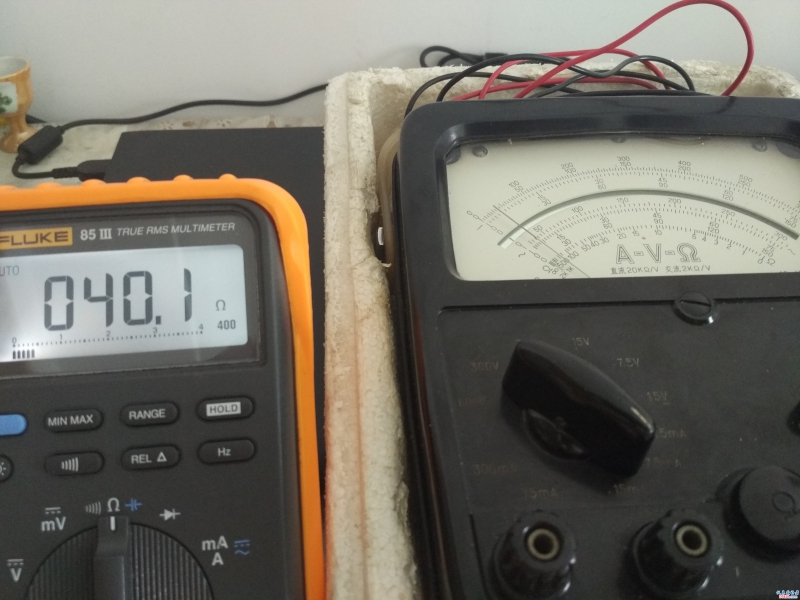

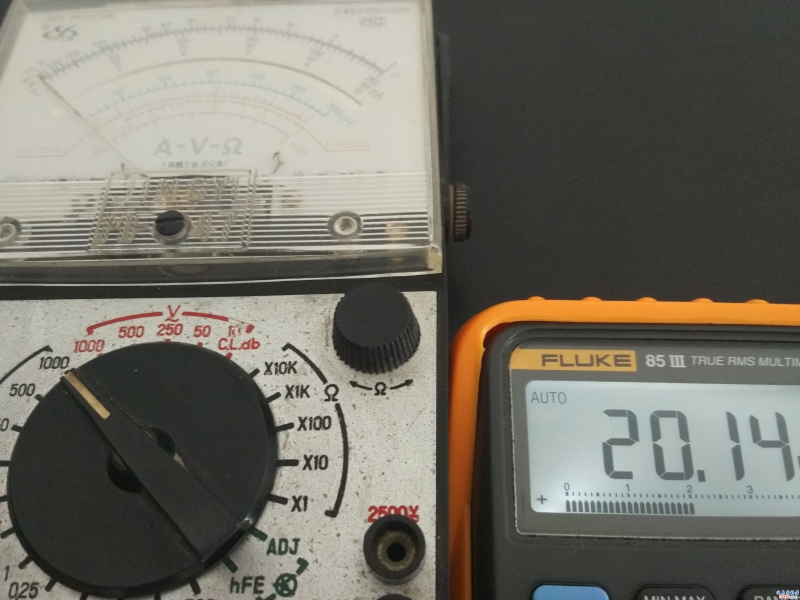

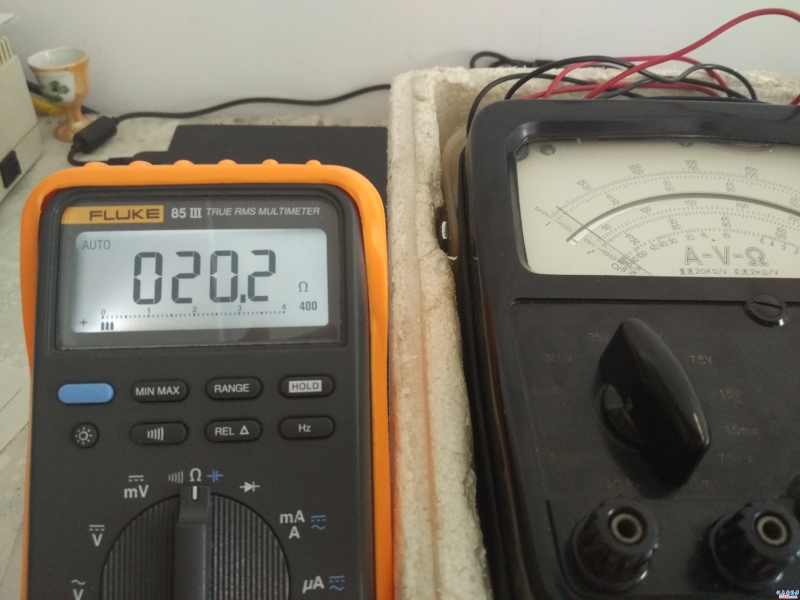

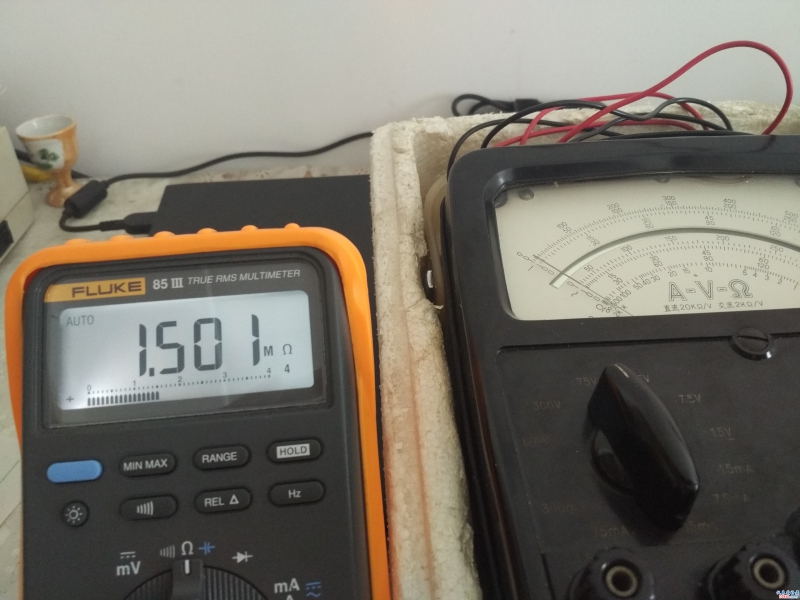

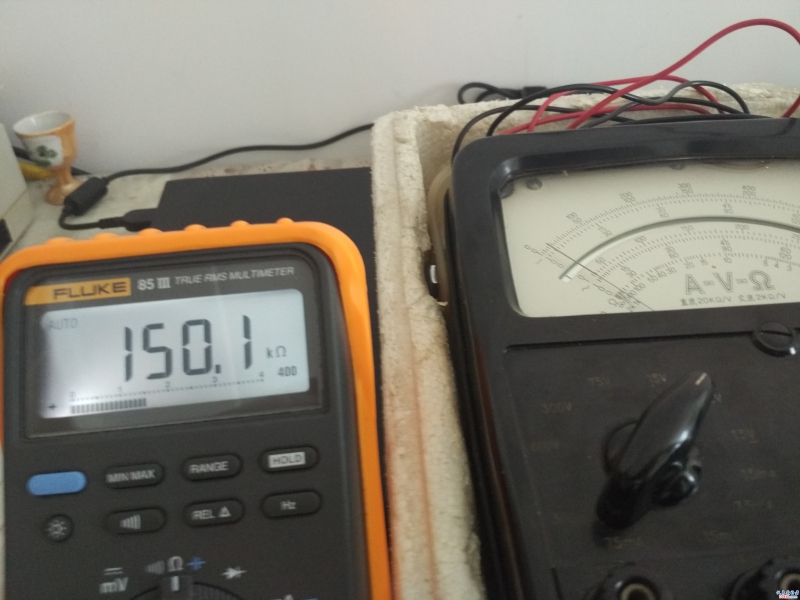

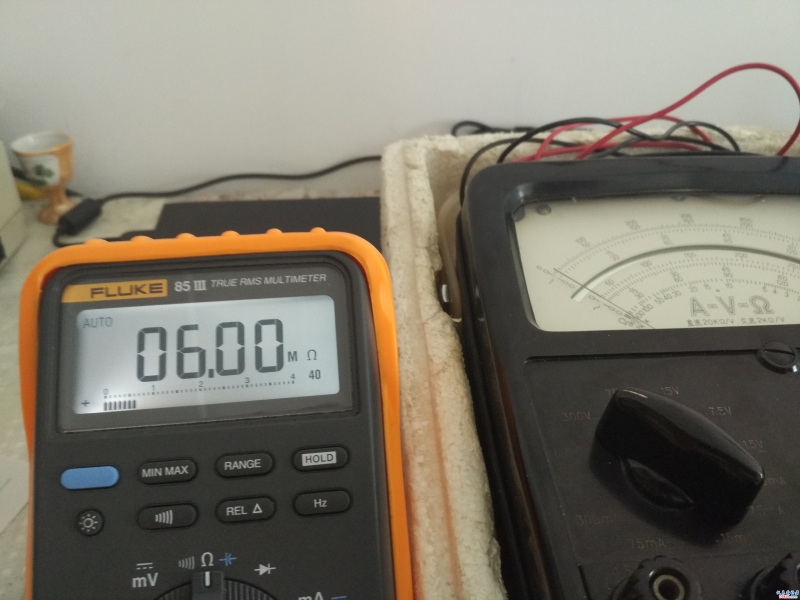

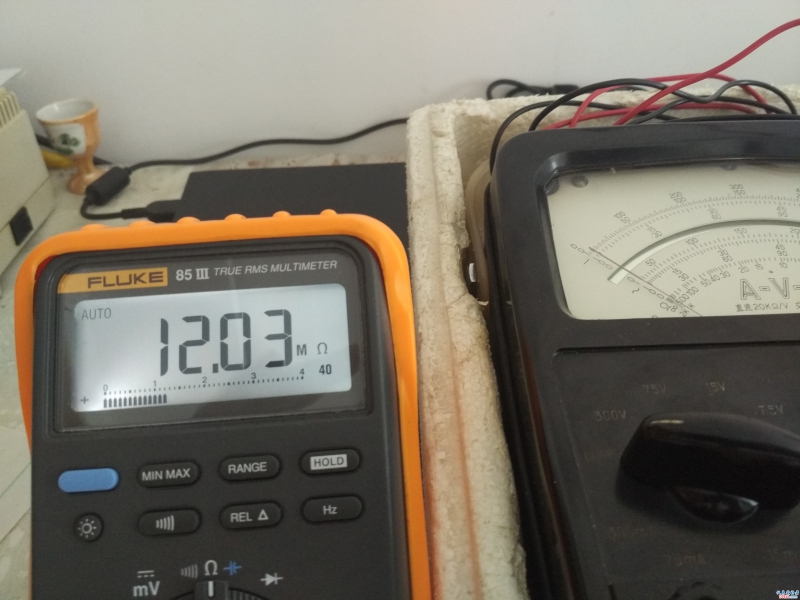

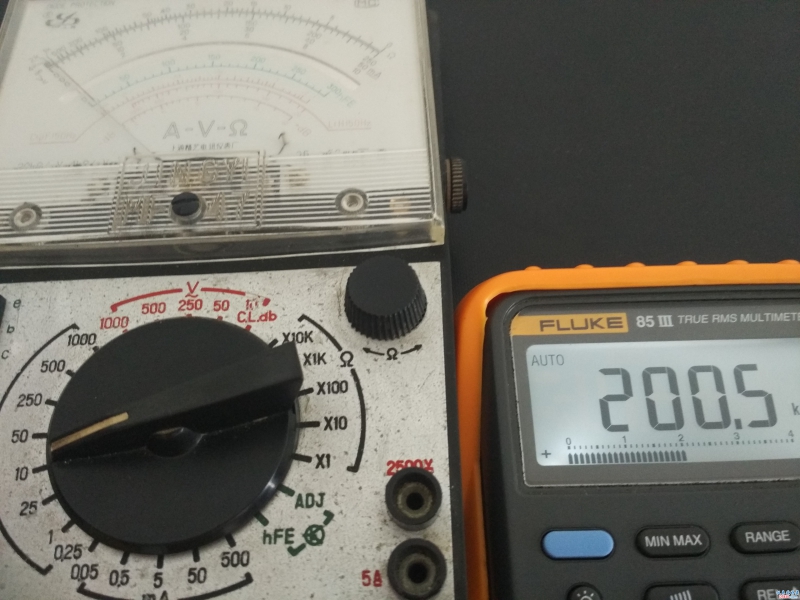

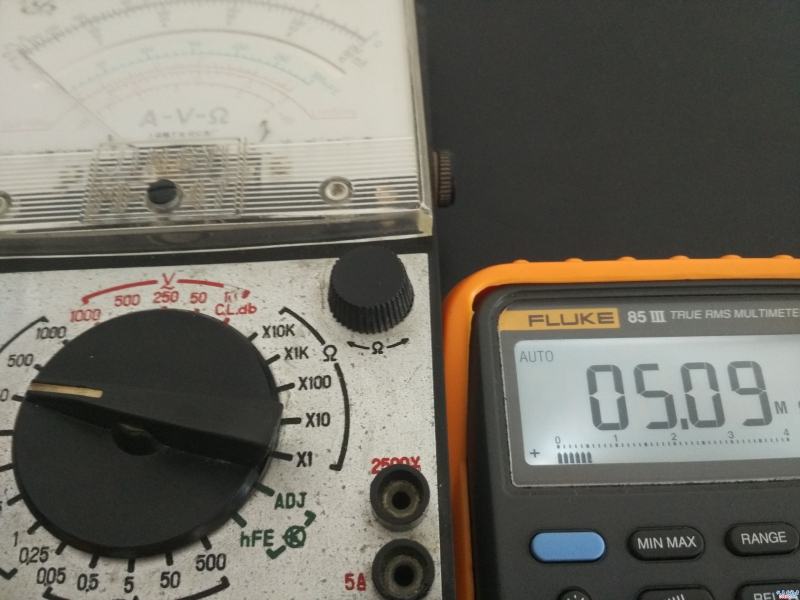

不知道大家注意到没有，万用表所有参数中，电压档精度指标最高。指针表一般MF47、MF500为2.5级别。MF18为1级别。虽然指标没有数字表精度高，主要是由于指针表头的原因。看评测和拆机图，老款经典的表精度还是可以的，这说明其内部的分压电阻级别至少是1%精度的，18表至少要0点几精度。当然现在1%精度的电阻金属膜电阻到处可见。但多数碳膜电阻是5%的精度，实际应用中出个别取样、定时等地方外对精度要求并不高。这就为我的设想提出的可能，实际是我也是这么做的。下面上图。

最大的有点阻值跨度大。对于测量表的线性很有帮助。同时老表到现在还很准说明电阻的稳定性还是可以的，经住了时间的考验。

光速飞行

碳膜电阻，温飘大，做基准电阻最好要温飘小的电阻。碳膜电阻，加热到50度C，30秒，就飘了80到130个字，而低温飘电阻，如0.1%以下的金属膜电阻，加热到50度C，30秒，好的只差一二个字，差些的就１０几个字。

勇闯沙滩

其实指针表都带电阻箱功能，看看我发的【带电阻箱功能mf47万用表】http://www.dt830.com/forum.php?m ... 555&fromuid=486

chen131578

勇闯沙滩 发表于 2018-6-13 16:08
其实指针表都带电阻箱功能，看看我发的【带电阻箱功能mf47万用表】http://www.dt830.com/forum.php?mod=vie ...

早有相关帖子。看样善于动脑的人不少

散淡021

谢谢分享！ 这个方法老的书里介绍过，但时间长了都忘记了。现在新出的47电压档都标出阻值，说明书介绍当电阻箱用。

要求不高可以试试数表的电阻档。

我还找几个电阻在试数表，看了你的帖子，才想起这个方法。下次去翻出47来试试，总比我找的电阻准。

nyxfk

指针表是电流型的,所以要求整体电阻必须准确才能测出来准确值

wgh1027

不用猜想了，新出的47表厂家早就把这当基准卖了。

表述

我也一直用５００万用表作为电阻箱使用。

chen131578

看样万用表厂家精明了，为指针表找到了新卖点。
我的47表是90年代买的，当时只有一个47表，47表就是标准，没别的想法。09年买了VC97表，于是VC97做标注。今春重新操旧业（闲玩），又买了两个二手表MF18、福禄克85-3。问题来了，不知道哪个准了。于是淘宝20多点买了米勒AD584，直流电压解决了。想到指针表内阻与电压的关系，就把47、18作代替电箱用粗略测校对了下电阻档（）。

wgsd

最好不要用来校现在的表，只会越校越差，现在0.1%的电阻随手可得，各种仪器中的0.05%以上精度拆机件也很多。

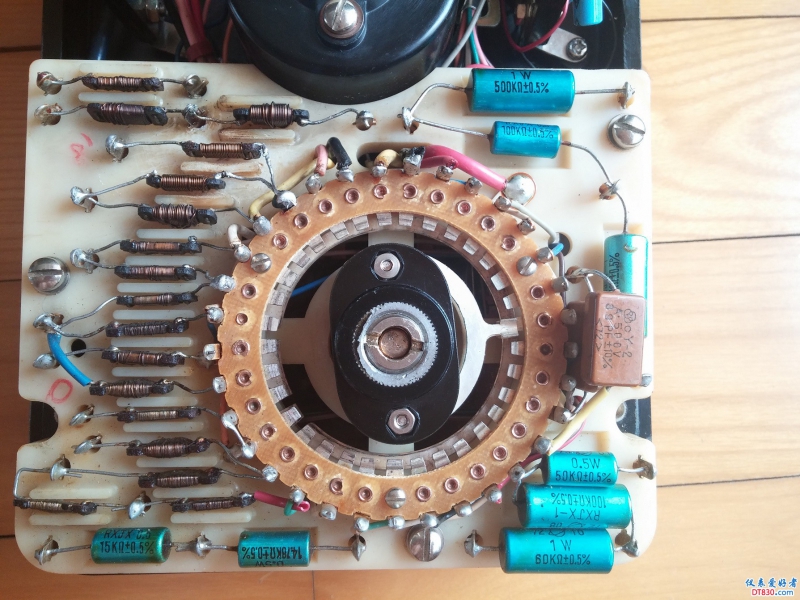

过去的老表，因技术和成本原因，电阻精度小于或接近0.1%的很少，大家可以列举看看，可能指针表超过70年代初的M14表的不多，该表中的电阻也只有0.5%，特别是还有很多采用碳膜电阻的。现在的数字表，电阻基本不会低于0.1%，排阻大多都是万分级的。附张73年的M14内部图。
