带红袍电阻的可控硅调压PCB板

勇闯沙滩 · 发表于 2018-6-28 09:28:15

这是个有年头的可控硅调压PCB板，上面有红袍电阻，涤纶电容，全铜可调电阻，CBB电容，可控硅是BCR1AM-8的电流1A。此调压板可能是老电风扇用的，我想用它给小电钻调速，不知道怎么接线，下面有图片参考。

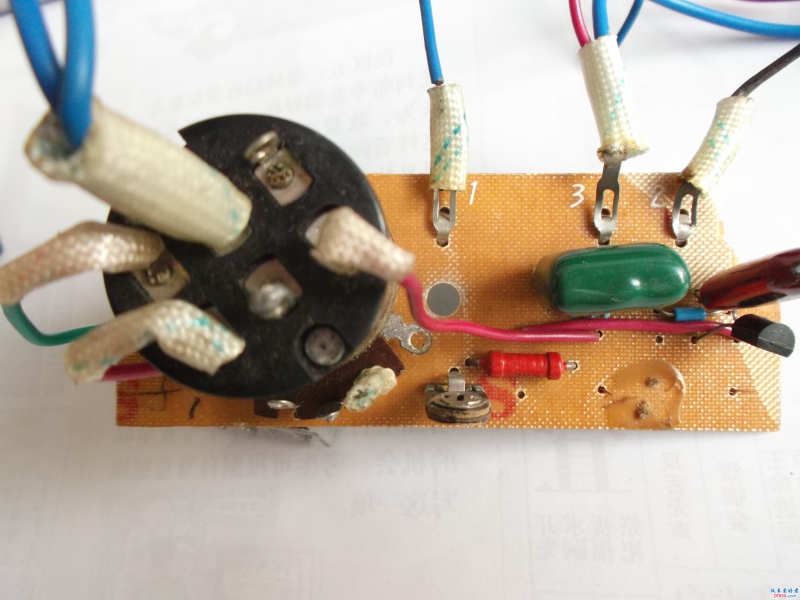

右下面有两个断了的接线头

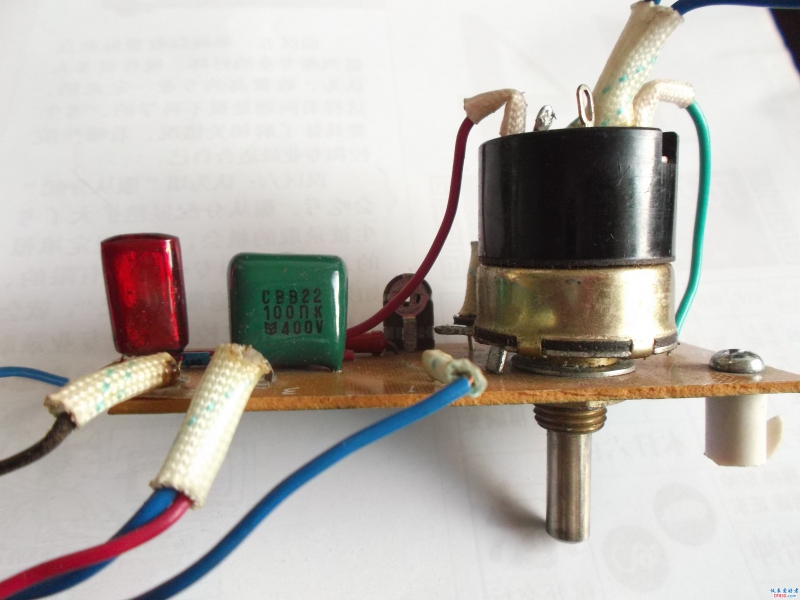

侧面图

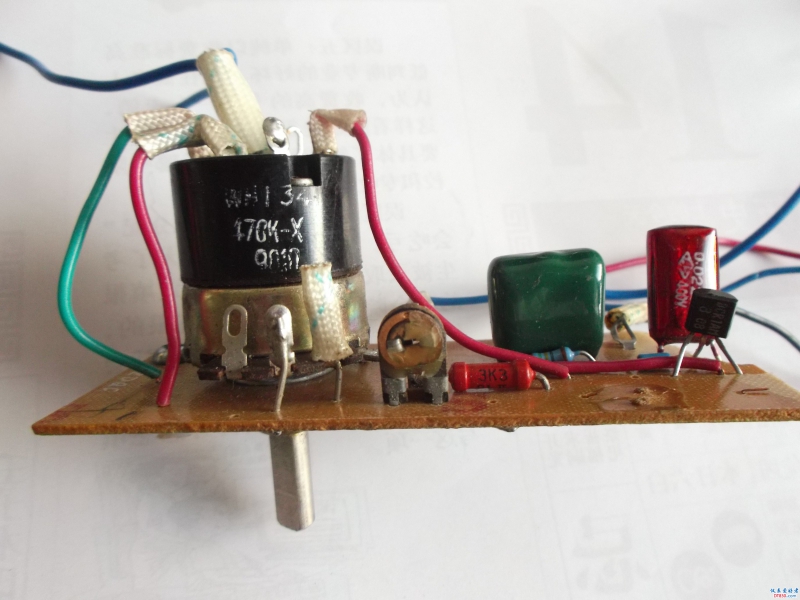

另一面侧面图

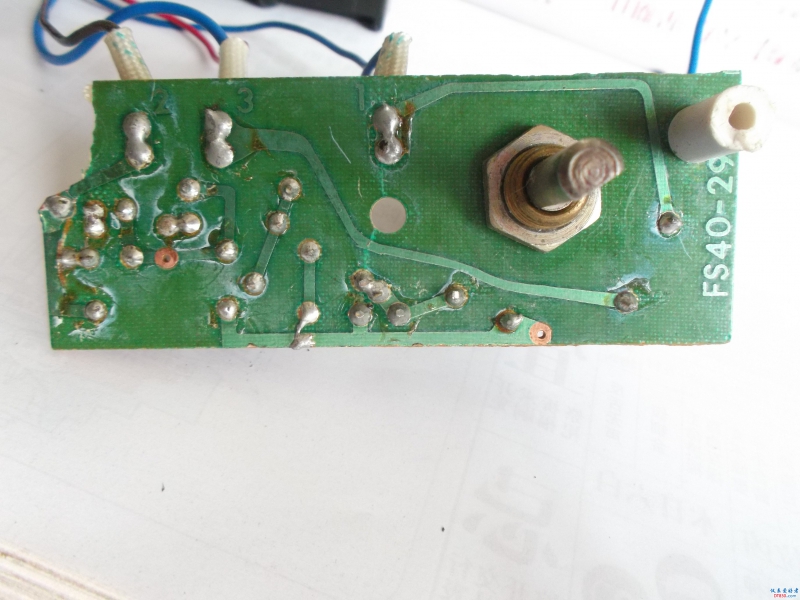

背面

jiangr · 发表于 2018-6-28 11:13:25

比较早的调光台灯板，电扇调速的可控硅功率大一点

勇闯沙滩 · 发表于 2018-6-28 16:01:05

jiangr 发表于 2018-6-28 11:13
比较早的调光台灯板，电扇调速的可控硅功率大一点

记不清了，应该是调光台灯用的板，给小电钻调速看来不行。

勇闯沙滩 · 发表于 2018-7-10 07:34:43

jiangr 发表于 2018-6-28 11:13
比较早的调光台灯板，电扇调速的可控硅功率大一点

用这个板改改给普通烙铁调温可以吗？

jiangr · 发表于 2018-7-12 01:49:14

勇闯沙滩发表于 2018-7-10 07:34
用这个板改改给普通烙铁调温可以吗？

可以

勇闯沙滩 · 发表于 2018-7-12 07:11:03

jiangr 发表于 2018-7-12 01:49
可以

谢谢，有时间试试。

天高云飞 · 发表于 2018-8-18 13:14:20

非常老的电子调速板，原用于台灯调光用。

勇闯沙滩 · 发表于 2018-8-18 19:35:55

天高云飞发表于 2018-8-18 13:14
非常老的电子调速板，原用于台灯调光用。

你说的对，是台灯调光板。

nyxfk · 发表于 2018-8-25 10:50:54

这个可控硅大小，也就控制个60W以内的白炽灯，应该是灯泡用的
可以接一个电烙铁用

勇闯沙滩 · 发表于 2018-8-25 11:00:13

nyxfk 发表于 2018-8-25 10:50
这个可控硅大小，也就控制个60W以内的白炽灯，应该是灯泡用的
可以接一个电烙铁用

谢了，试试改个调温电烙铁。
