REF200制作精密电流基准源
仪表爱好者(DT830.com) 原创人工翻译文章，转载请注明来源地址
(120.08 KB, 下载次数: 16)
我的实验室没有任何电流基准源，基准电流源有什么用呢？例如：电流源用来校准测试万用表电流档很有用。
于是我在ebay 上寻找一个电流源，但是我无法在ebay上找到一个经济实惠的电流基准源。怎么办？？？这种事怎么难倒会DIY的我呢，所以我决定用德州仪器（Texas Instruments）的
REF200电流源芯片来制作一个基准电流源，使用了REF200的几个部分功能，这应该是很容易制作的，所以很多人都可以DIY制作出来。
REF200芯片资料：http://www.dt830.com/thread-2247-1-1.html
Step 1: Checkout the Video!（获取视频）
第一步，请看视频视频描述了整个制作过程（以后仪表爱好者(DT830.com)会译出视频中的英文），因此我建议先观看视频，首先了解这个项目的概况。
然后你可以返回并阅读以下步骤获取更详细的说明。
视频地址：http://www.dt830.com/thread-2248-1-1.html
仪表爱好者(DT830.com)注：作者说了，如果你喜欢那个视频就去为作者点赞，订阅他的频道。当然别忘了也来为仪表爱好者(DT830.com)点赞，咱也有频道，仪表爱好者(DT830.com)努力为大家提供国际化的电子方面的信息。
If you enjoyed the video don't forget to subscribe to my channel and maybe hit the like button.
(119.45 KB, 下载次数: 13)

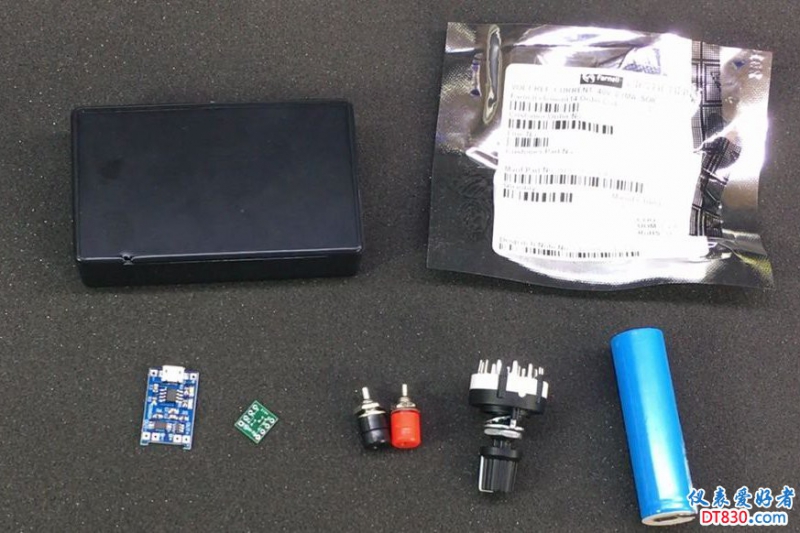

在这里有一个列表，是DIY电流源需要的元器件链接，你可以根据自己的需要进行随意调整。（仪表爱好者(DT830.com)注：其实没什么用，都用美金，还是去马巴巴那买吧）
- Plastic Enclosure(塑料外壳） http://voltlog.com/y/jp146
- 4mm Banana Jack（4mm香蕉插头） http://voltlog.com/y/e71g0
- Battery Charging Protection Module（电池充电保护模块） http://voltlog.com/y/e71g0
- 3P4T Rotary Selection Switch（旋转的选择开关） http://voltlog.com/y/e71g0
- 18650 Lithium Battery Cell（18650锂电池） http://voltlog.com/y/e71g0
- SO-8 Adapter PCB（适配PCB板） http://voltlog.com/y/e71g0
- REF200 - you should get it from one of the big distrubuitors Digikey, Element14 or directly from TexasInstruments.（你应该从大型分销商 Digikey, Element14 或直接去生产厂商德州仪器那获取）编者注：看到了吧，关键元器件，老外也怕买到质量不好的，所以马巴巴那大家可想好啦哦，温飘哦，你懂的。
仪表爱好者(DT830.com)注：上面的国外网站，不一定大家都能看到，所以我截些图给大家看（点击图片可查看大图），外国是多少钱买东西。
Plastic Enclosure(塑料外壳）.PNG
(93.45 KB, 下载次数: 16)
4mm Banana Jack（4mm香蕉插头）.PNG
(260.69 KB, 下载次数: 18)
Battery Charging Protection Module（电池充电保护模块）.PNG
(165.71 KB, 下载次数: 14)
3P4T Rotary Selection Switch（旋转的选择开关）.PNG
(51.17 KB, 下载次数: 19)

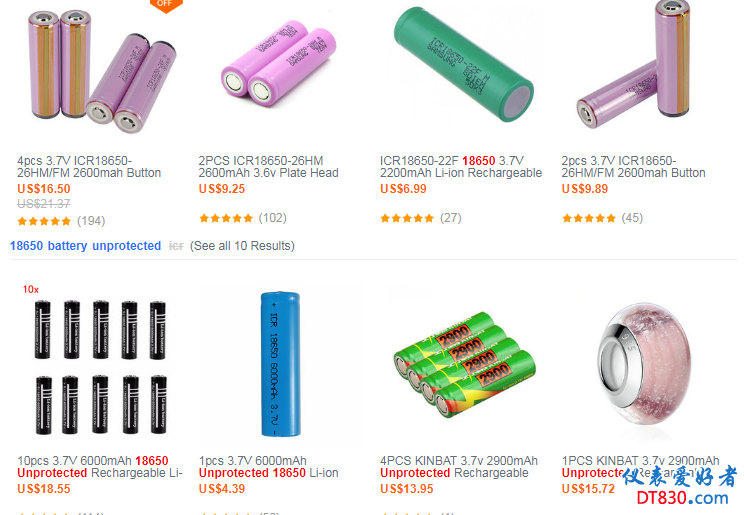

18650 Lithium Battery Cell（18650锂电池）.PNG
(206.79 KB, 下载次数: 18)

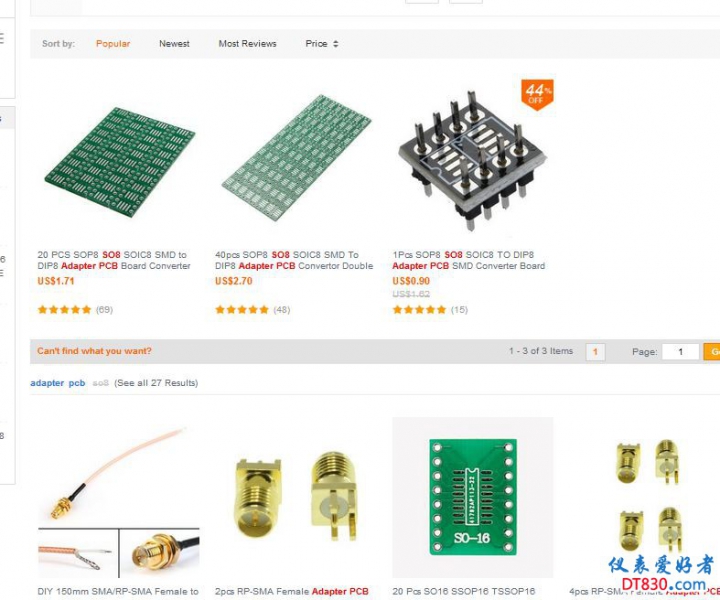

SO-8 Adapter PCB（适配PCB板）.JPG
(84.37 KB, 下载次数: 26)
Step 3: How Does It Work?(它是如何工作?)
(35.78 KB, 下载次数: 16)

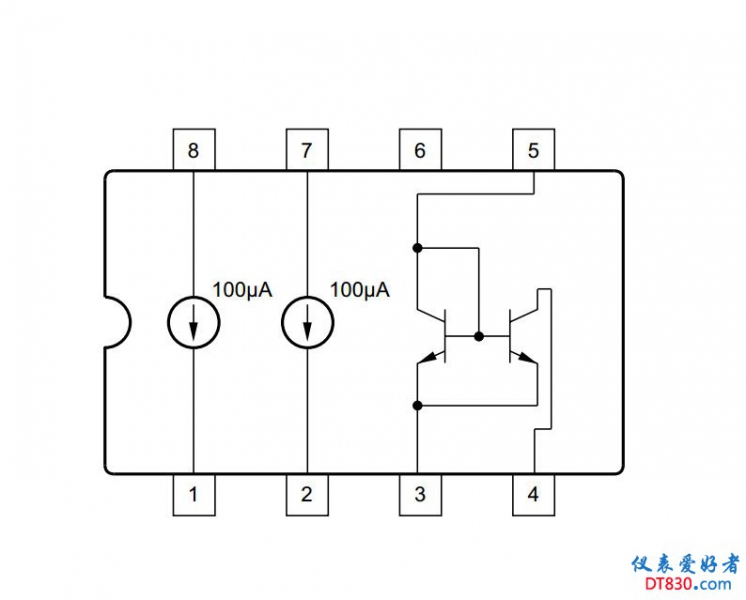

该电路的核心是REF200集成电路，REF200在单芯片上制造了三种电路模块：两个100uA(微安)电流源与一个电流镜像。
这使得它在我们的项目中非常理想且非常简单，因为我们可以使用单个电流源获得100uA 的电流输出。
我们可以并联两个电流源获取200uA(微安)输出，我们可以用一个100uA电流源，让他通过电流镜像获得200uA的输出，并将其添加到初始的100uA中获取一个总计300uA的输出。
或者我们可以将两个电流源并联成200uA,将其通过电流镜像获得另一个200uA的输出，添加到初始的200uA中，这样为我们提供400uA的输出。
我不喜欢在我的实验室设备中老更换电池，因此我看了一下REF200的数据表，这个芯片可以使用2.5至40V的直流电压供电。这是一个相当宽的电压范围，可以和单个锂电池兼容。
我的想法是从一个损块的笔记本中获取18650电池，因为它是免费的，你也可以从充电宝中获取，获从其它有18650电池的设备上获取。
它应该有超过2000mah的容量，这样电流源可以持续多年不用更换（仪表爱好者(DT830.com)注：理想值，电池会自放电)，但是为了防止电池放电，我还会添加一个带有保护电路的小型锂电池充电器模块。如果你没有这些旧电池，可以去购买新电池。
Step 4: Working on the Enclosure & Wiring 第4步：处理附件和接线
Step 4 Working on the Enclosure & Wiring.jpg
(149.68 KB, 下载次数: 20)
第一步根据原理图连接所有内容（附PDF）
FOL8T0RIXLAL5NL.pdf
(179.08 KB, 下载次数: 271)
我首先将REF200焊到小型的适配的PCB板上，接下来我将在旋转开关上进行所需的连接。我还要将一些电线焊接到电池端子上，这里应该避免过多的热量施加到电池上。
所以焊接电池我总是很快完成。

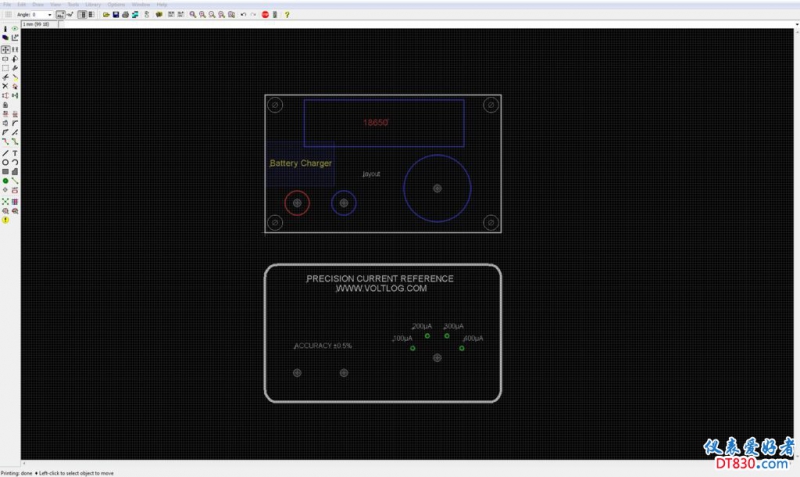

我用eagle cad画了一个前面板，这个外壳只是为了得到一些应该钻孔的标记，并确保一切都适合内部。
接下来，我处理了外壳并钻了所需的孔，将它们清理干净。一旦我准备好外壳，我就开始装配所有部件。
我用了一些双面胶带将电池固定到位。 与电池充电模块相同，它用一些双面胶带固定，并且在外壳的侧壁中制作槽以允许连接微型usb电缆以对电池充电。 然后，我最终连接到输出端子，现在一切准备好进行第一次测试。
Step 5: Testing（第5步：测试)
(112.42 KB, 下载次数: 18)

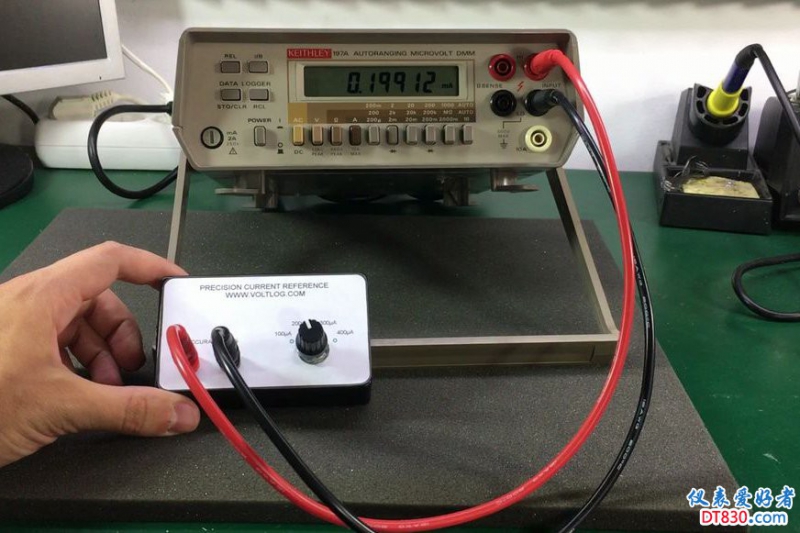

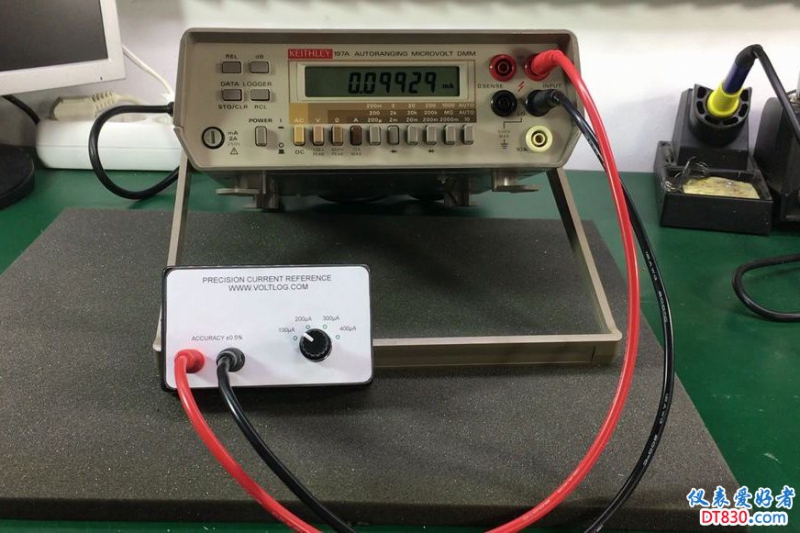

测试电流源就像将其连接到精密电流表一样简单，在这种情况下，吉时利197A。 我得到了一些非常好的结果，不到一微安测量误差
很难判断仪表是否准确，也很难判断基准是否准确（主要是因为最近我没有去专业机构校准吉时利197A万用表）但REF200的规格表准确度为正负0.5％
我对这个项目的结果非常有把握，我将使用这个套件来测试我实验室里的所有其他万用表。
我希望这能激励你建立自己的电流基准。
不要忘了在我的YouTube频道上查看更多有趣的视频。https://www.youtube.com/c/voltlog
原文链接：http://www.instructables.com/id/ ... erence-Using-REF20/
|
