拆修DELL 12V 18A电源！

snowrose2000

前几天鼓捣氙气灯玩，主要是测试氙气灯冷启动速度。需要反复通断。正玩着，肩负此重任的DELL 12V 18A电源突然就炸了。。。
本来是不打算修它了，开关电源折腾的比较少，手头这方面可用的零件也不多。（主要是，修的过程中很容易炸。。。吓人啊！）
正好今天周日，连续半个月的烧烤天，今天也终于灭火了！开工！
上次拆解只是简单目测了一下损坏的零件。那大热天，真没心情折腾。。。

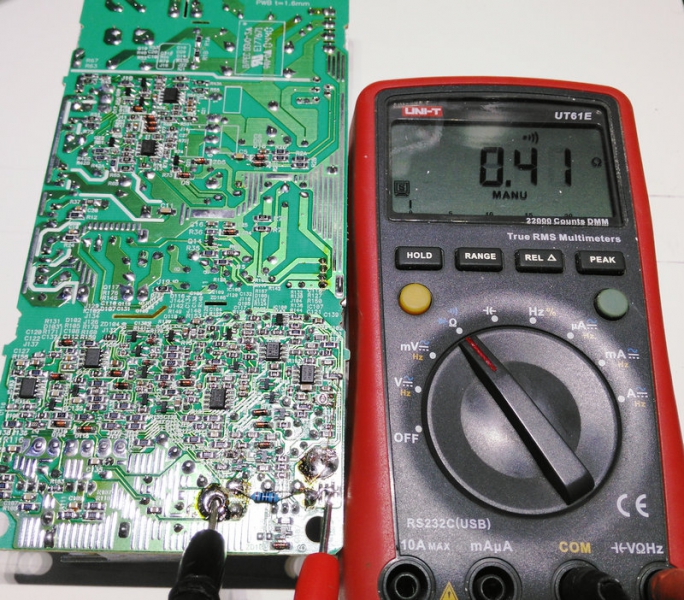

从最基础的思路入手，先测输出端。基本属于短路状态。

顺着输出继续找，两个管子，有一个短路了。

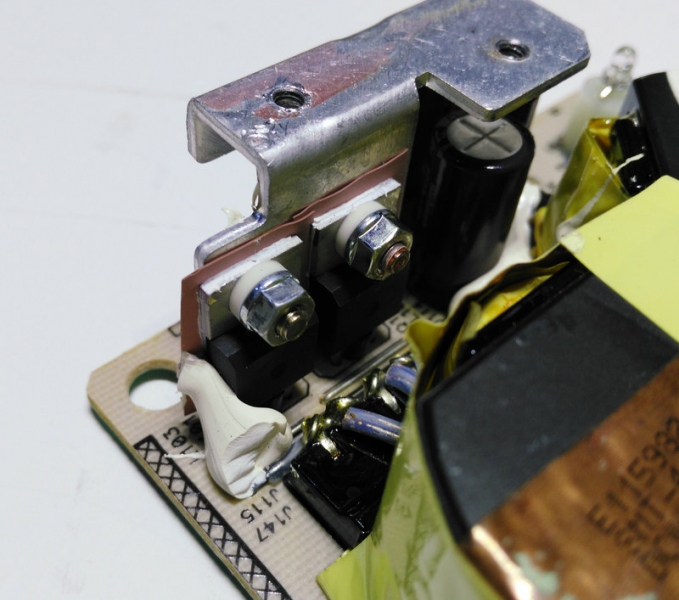

就是这俩，外边这个短路。。。

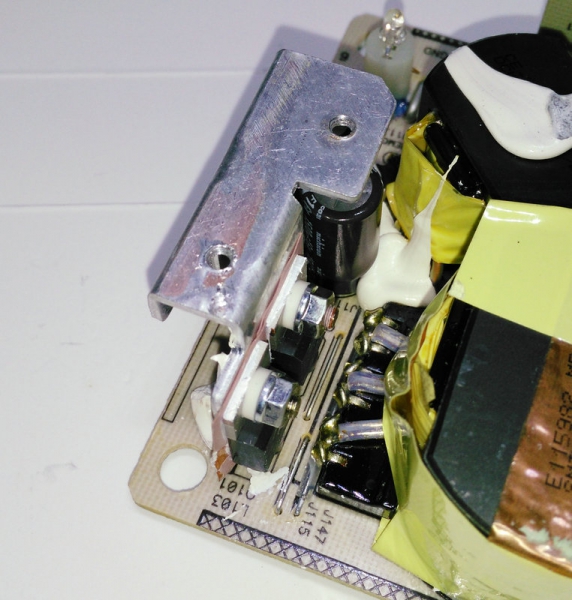

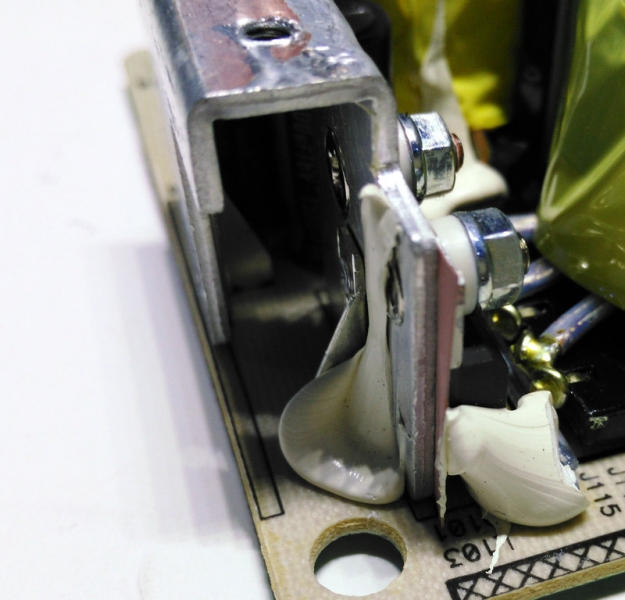

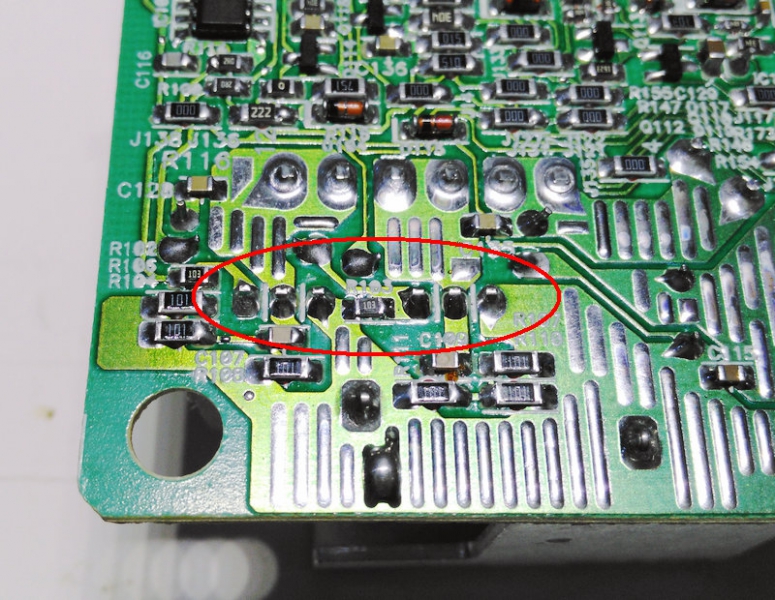

两个管子在一个散热片上。这么点的散热片上三个固定焊点。。。
还有两坨胶。。。

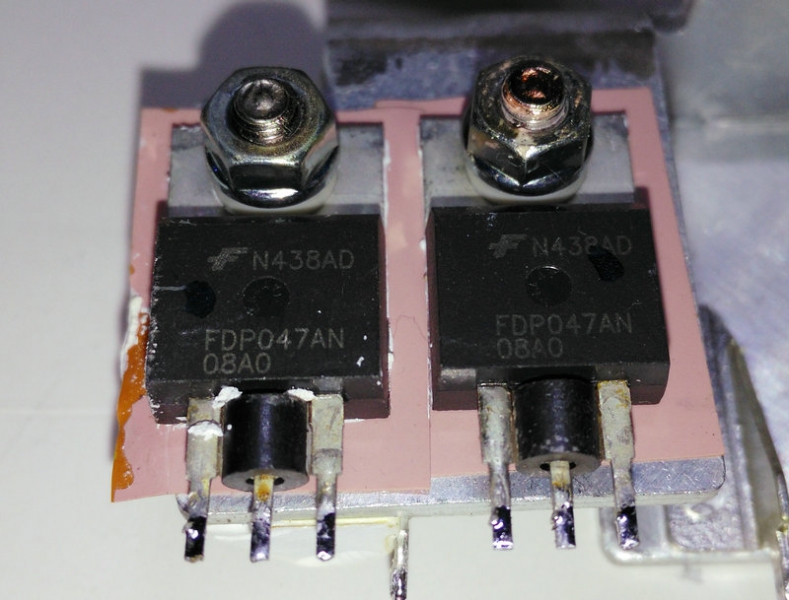

总算拆下来了。两个场管型号FDP047AN08。

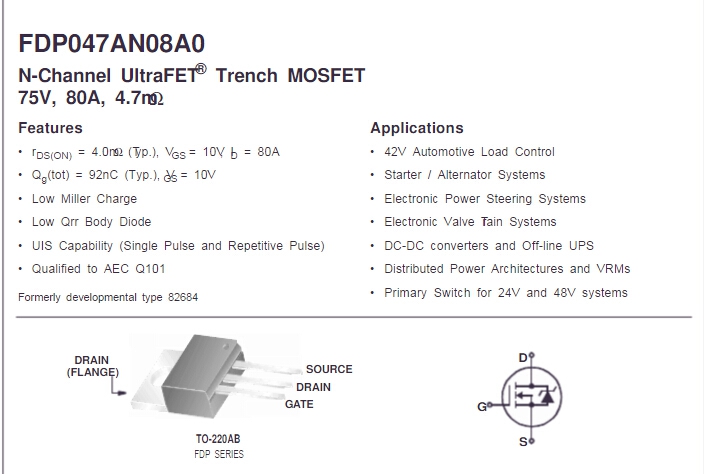

百度下资料，75V80A NMOS。

没找到一样的，只有60V60A的。找了两个先凑合用。
后来想想，估计是反复对氙气灯镇流器通断造成反向电压击穿了场管。

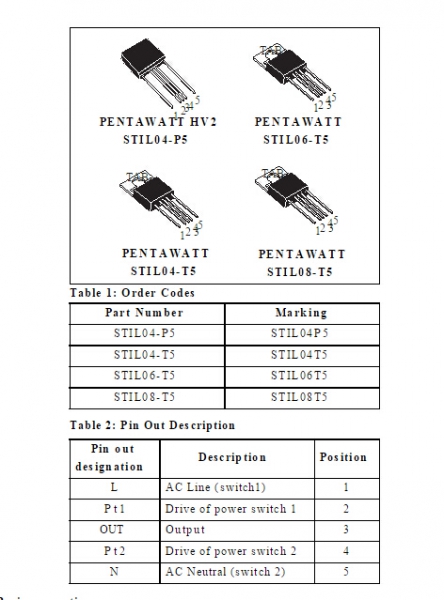

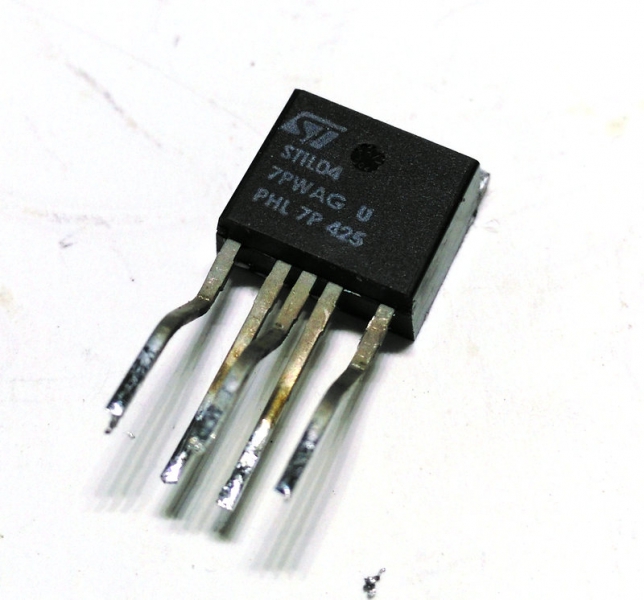

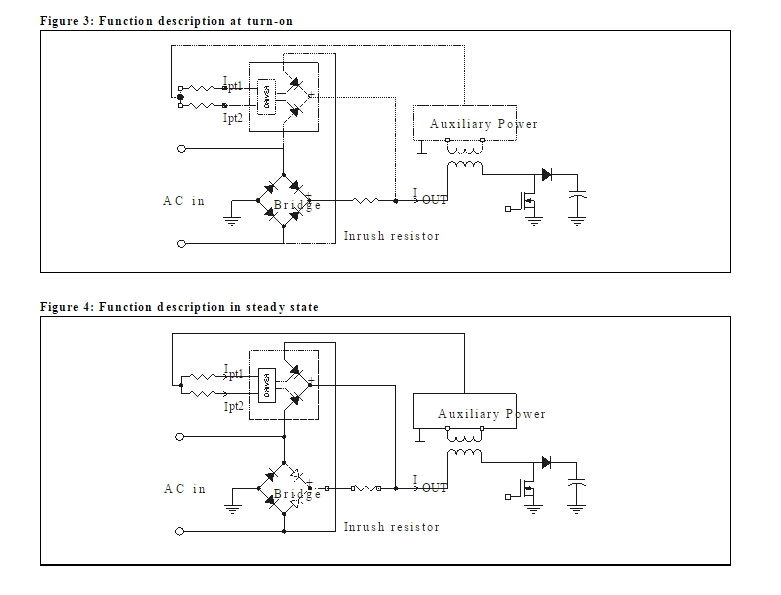

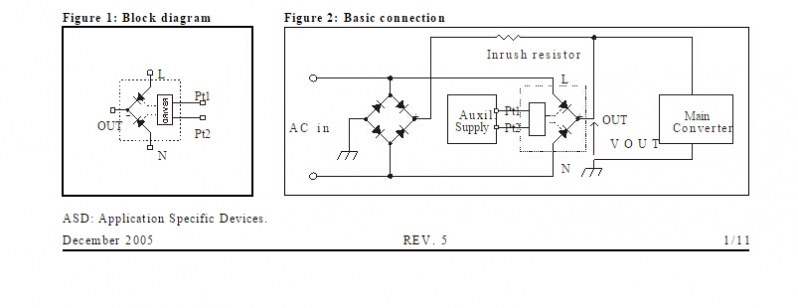

然后就是炸糊的STIL04。浪涌限制器。

这个还是第一次见。

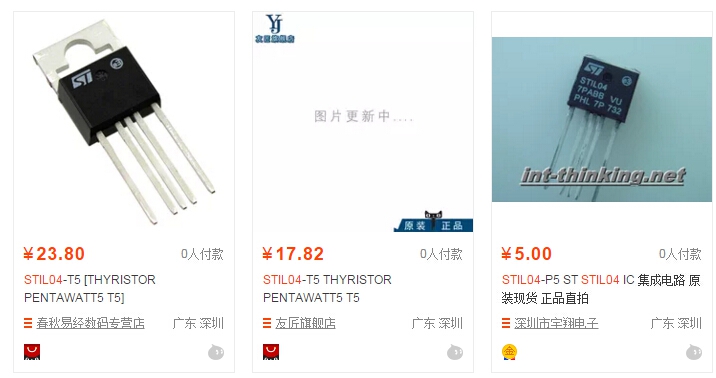

假货宝搜了一下，好家伙，最贵的23。。。便宜的5块。。。还有8毛的。。。
水太深了！

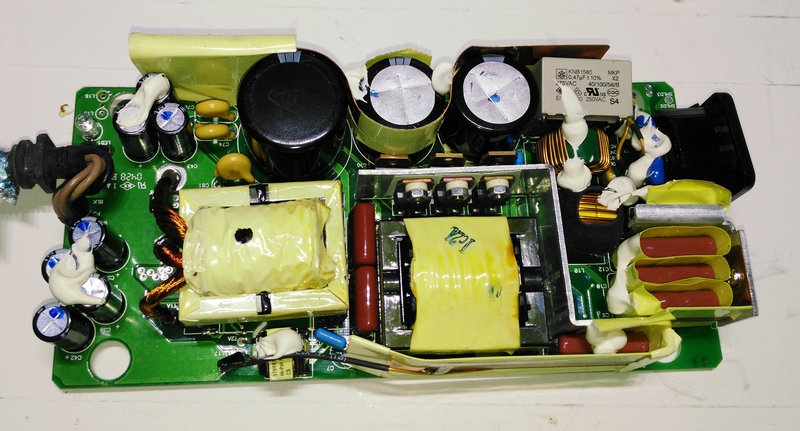

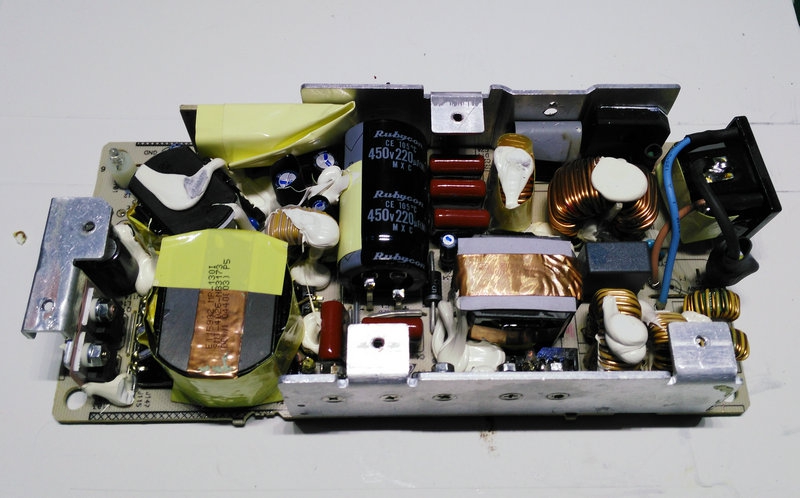

突然想起来，还有一个DELL 12V18A的坏电源。和这个型号不一样。
电路部分也不一样。

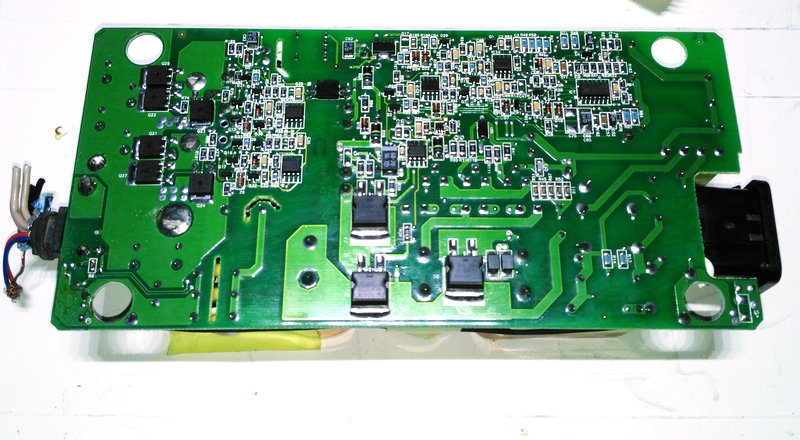

背面。

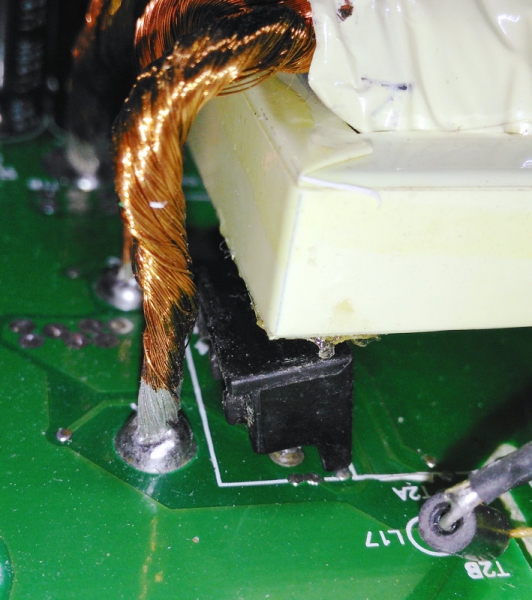

这个坏的电源是因为暴力快递把变压器支架全给摔碎了。。。
一直也没折腾，所以就直接吃灰去了。。。正好用来拆件。


换好场管，整流桥，浪涌限制器，简单测试一下没发现其他可疑的地方。
扣上壳子准备试机。不敢裸板测。。。万一炸点差飞出来。。。

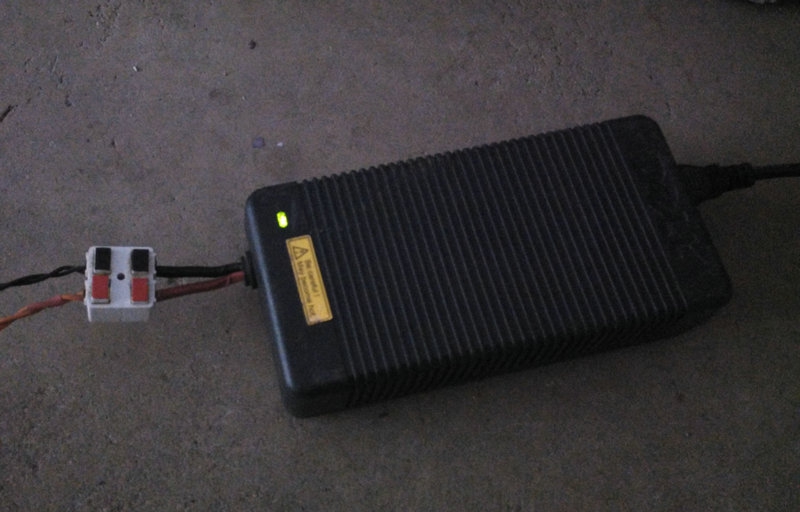

串好灯泡，通电。。。

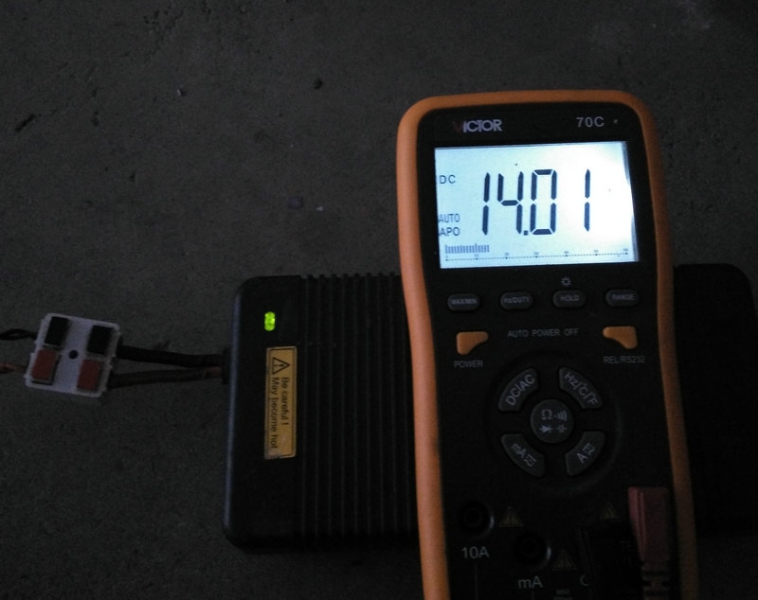

输出电压正常了。这电源的电压之前改过。所以输出14V。貌似最高只能14V了。再高就保护了。

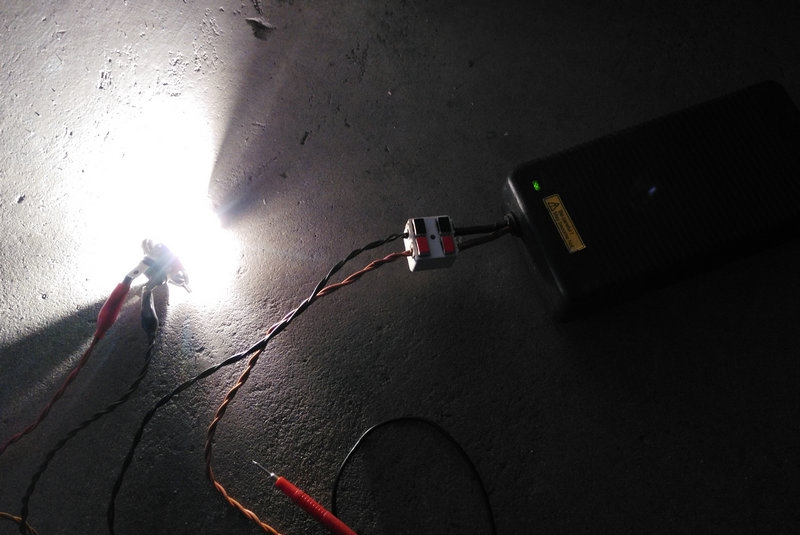

找了个12V 100W大灯泡做负载。点了10几分钟，一切正常。

先这么凑合用，等买啥时候有75V80A场管再换。

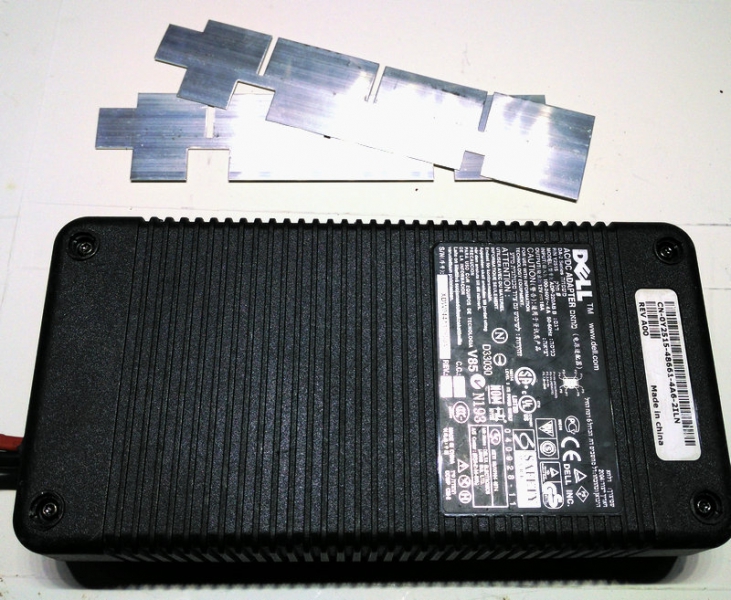

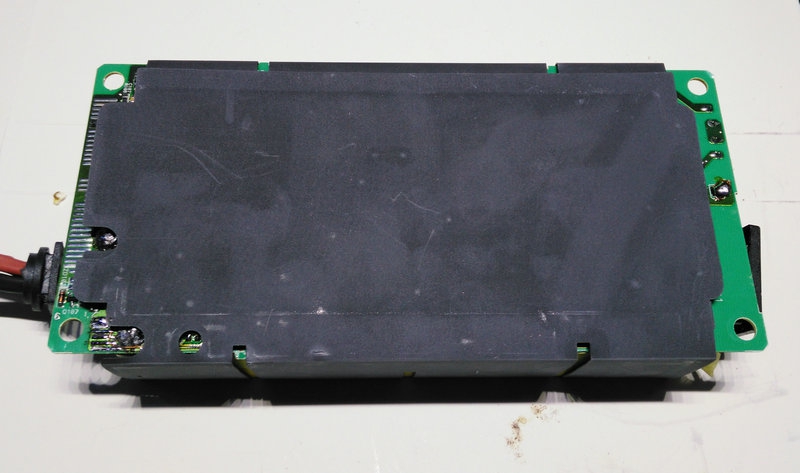

装壳，左一层，右一层的绝缘片。。。

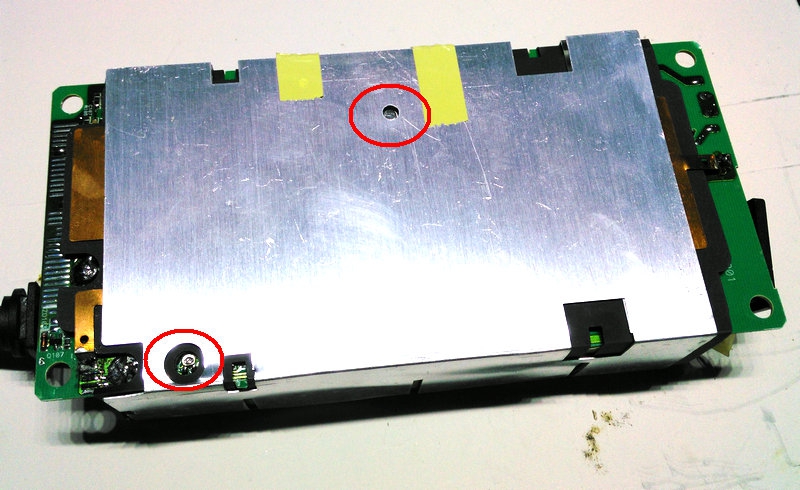

然后还有左一层右一层的散热片。。。
装散热片的时候注意开口位置，不然很难分清方向。

装好螺丝以后发现还剩下两片。。。
额。。。真悲催。。。又拆了一遍。。。

糊涂周

谢谢分享，好文笔加图片让人身临其境

散淡021

我过去修里OLYMPUS医用和工业用氙灯光源（300W  Y1064或Y1052）内窥镜用。 记得应该是恒流源（起动时有高压触发引弧，后恒流维持）。
干了20年  日本的电源也就修过二次。都是市电升高烧了二个大功率场管。
换二个场管十多元，收费1万二千。很爽。可惜坏的太少。

snowrose2000

散淡021 发表于 2018-8-7 10:20
我过去修里OLYMPUS医用和工业用氙灯（300W  Y1064或Y1052）。 记得应该是恒流源。
干了20年  日本的电源也 ...

what？收费1W2。。。。

xhdz123

收费1W2。。。。

散淡021

snowrose2000 发表于 2018-8-7 10:51
what？收费1W2。。。。

医疗器械收费就是这样的，
与你们说是换二个场管，对外是更换组件。
不修理，医院请你去看看，一天2000元，住宿和交通另外算。

长乐

散淡021 发表于 2018-8-7 13:07
医疗器械收费就是这样的，
与你们说是换二个场管，对外是更换组件。
不修理，医院请你去看看，一天2000元 ...

水太深了，不过，技术人员喜欢。

snowrose2000

长乐 发表于 2018-8-7 21:23
水太深了，不过，技术人员喜欢。

后半句是重点

5448

我也是，越修剩下零件越多

老李爱维修

技术真好，看到英文我就是头疼。
