先后买了4台阳光照明的LED台灯，优点是：颜值高、质量好、价格低、三色调节、亮度调节。缺点：里面的电池容量较少，充电的电流较低。（购买价格分别是29、34、29、24减4元一淘返点）
台灯号称2000mah，最近增加了1000mah的款式，价格悬殊10元。但是！！！，我把4个台灯的电池都测试了容量，电量都在1500mah左右，所以说无论买哪个容量的，里面的电池其实是一样的，多花钱的傻眼了吧 o(*≧▽≦)ツ
第一次改，直接安装了一个三节版10000mah小米充电宝的机芯进去，包含电池。充电也完全使用小米的充电。断开了原来电路板的充电电路。带电量显示，电量显示开关为弹簧震动开关（震动开关多种，烙铁手柄哪种不适合，哪种开关有些角度会常闭合）
第二次改，三节2600mah的18650电池，在原来的充电电路基础上，并联了一个小充电宝的充电电路，也支持电量显示。
第三次改，并联了一个4056充电芯片，缺点是没有电量显示。
这次是第四次改，电池则是之前改台灯剩下的电池，容量都在1500mah左右。三节并联4500mah的样子。由于原来的台灯充电电流好像在400ma左右，一节电池倒是没有什么，要是冲三节就太慢了，需要改充电，这次为了方便和节约依然是并联一个4056芯片。以下是看图说话：

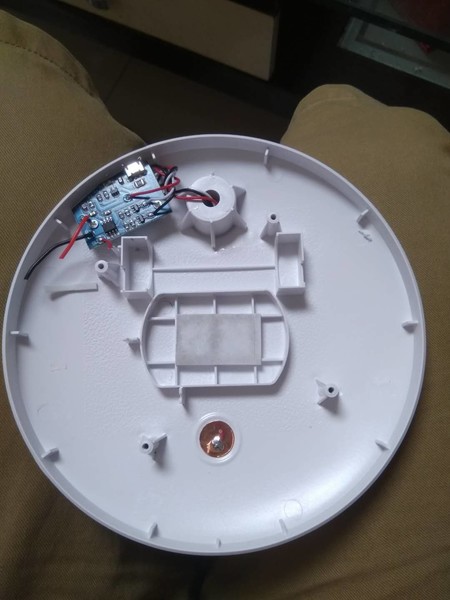

1、 拆开外壳，剪断电池和触摸连接线。

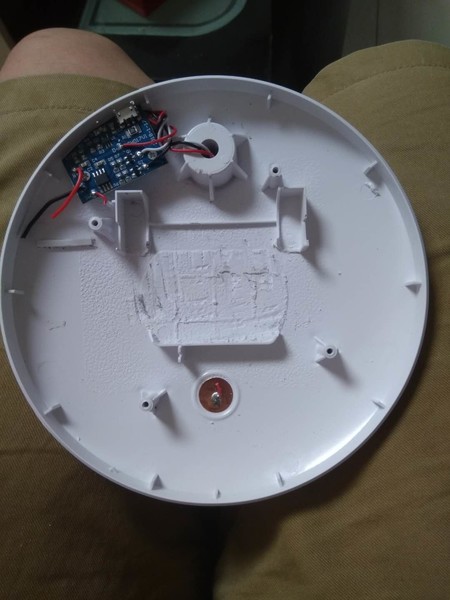

2、 用万用宝铲掉多余的塑料，剩下的空间放三节18650电池刚好，而且四个方向都有支撑，不需要再加其他的固定。当然装4节电池也有空间，不过固定就不方便了。

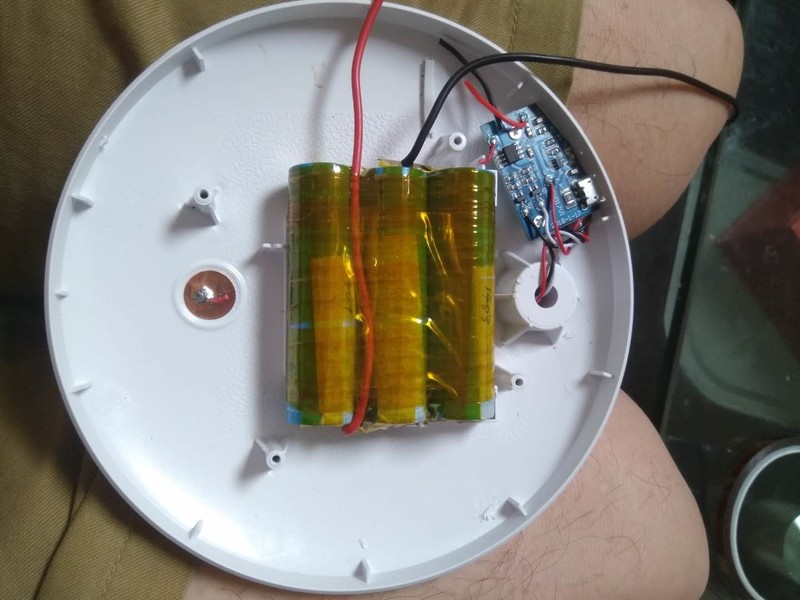

3、 把三节电池用高温胶带粘到一起，三节电池的镍带我都没有取下来，所以焊接很方便。放上电池尺寸刚刚好。

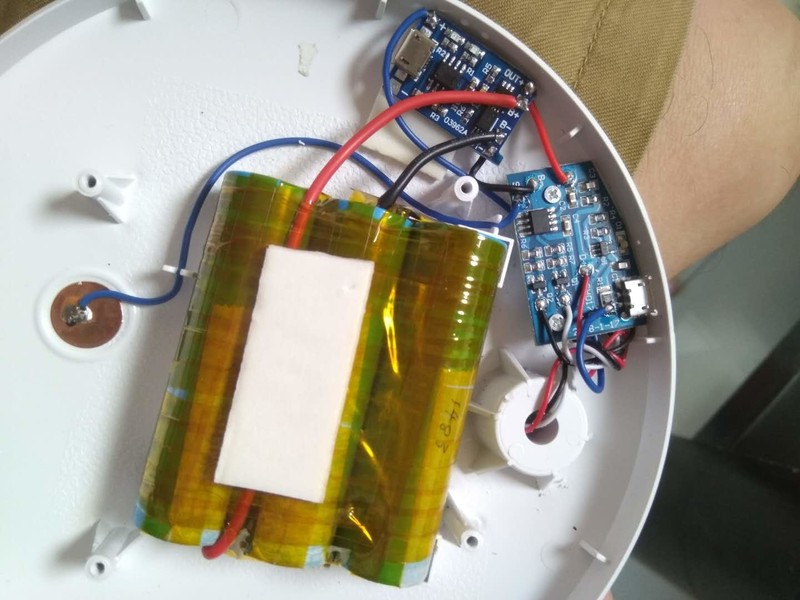

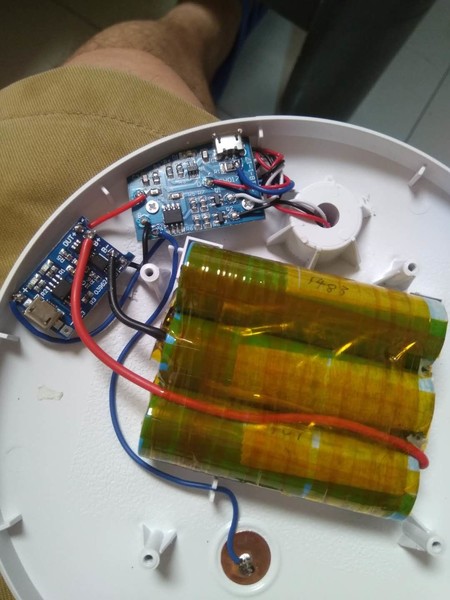

4、 并联上一个4056充电板子，好像买成1块多钱。这个板子自带电池保护，所以原来电池上的保护芯片我就取下来了。这个4056板子的输入负极和输出负极是联通的，台灯的输入负极和电池负极也是联通的。所以接线也很方便。1）4056的输出负极接台灯的电池负。2）4056的输出正极接台灯的电池正。3）4056的输入正极接microUSB的输入正极。4）4056的B+和B-接18650电池组的正负极。
5、 在外壳对应4056板子指示灯的地方开两个小孔透光，板子下面用泡沫双面胶固定（其实不固定也可以，因为这些导线已经起了固定作用了），在电池上帖一块泡沫胶以便更好的固定，可以是台灯里面原来的泡沫胶。另外忘记照台灯的后盖了，台灯后盖中间的哪一圈固定塑料要切割掉，那个原来是用来固定配重铁块的。装上后盖，改装完成。
|
