自制全铝框架半裸小机箱

snowrose2000

手里电脑零件不少，机箱也有，够拼出两台电脑了，虽然配置都不咋地，不过上上网，看看电影，画个电路板，查查资料什么的还是可以的。
不然，车库里没有电脑，实在有点麻烦。
手里有两个闲置的标准ATX机箱，不过，对于我这狭小的车库来说，标准ATX实在太大了。。。严重浪费空间。
于是就琢磨自己做个小机箱。
其实，只要做个框架就好。全裸半裸无所谓。因为一开始就没打算把机箱放在台面上。

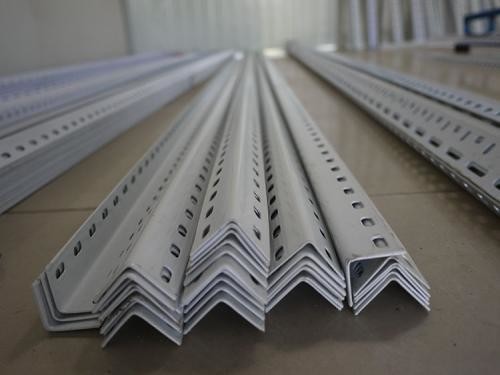

于是开始琢磨做框架的材料，最先想到的是万能角钢，就是这种东西，全是孔，组合很方便。


假货宝上看了一圈，最小的24mm等边的貌似2块钱左右1米。但是，这个运费就比较坑了。。。
于是在本地卖货架的地方转了一圈，最小的都是30mm等边的。边太宽了点。比较理想是的20mm以内的。
角钢不合适，又去看看卖角铁的，最小的也是25mm。倒是有一家卖铝型材的有15X40的不等边角铝。
可惜不单卖。。。一整根6米。。。天啊！太长了。。。完全用不完啊。。。
好吧，自己想办法解决吧。。。
先看看折腾好的半成品机箱吧。

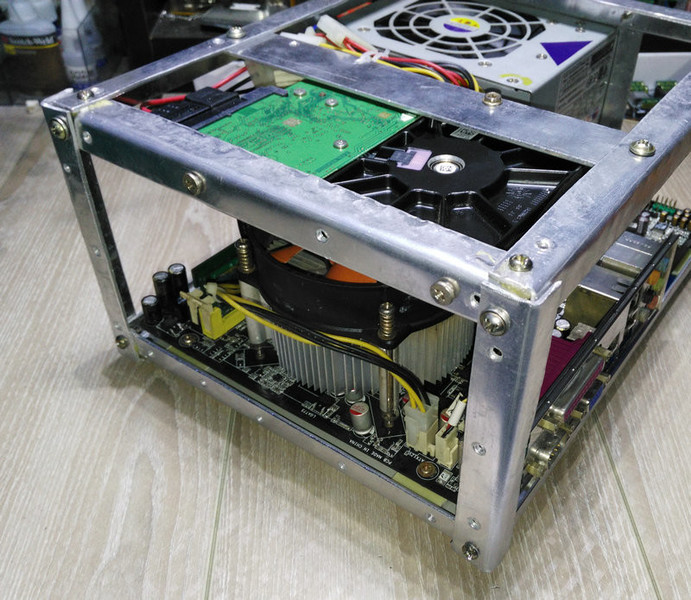

全铝框架的半裸机箱。
三围255X200X150mm
因为手里最小的一块主板就是mATX，所以就按照这个尺寸做。




下面开始制作过程。
既然市面卖的材料都不合用，就自己想办法吧。

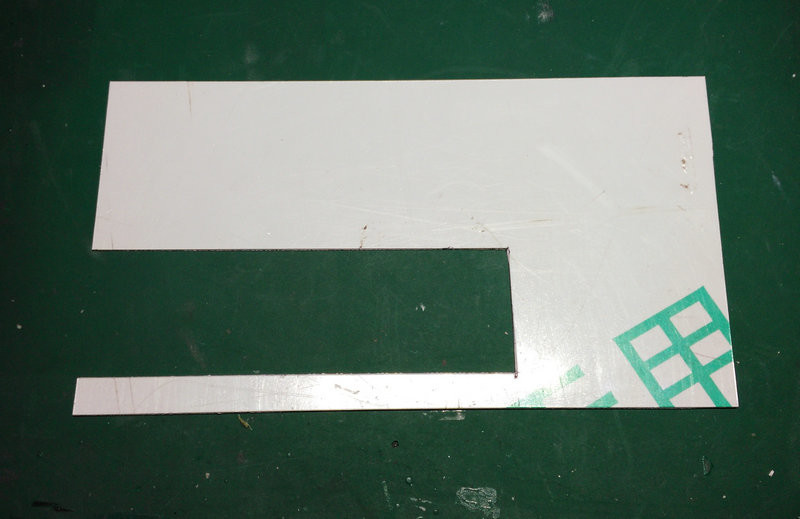

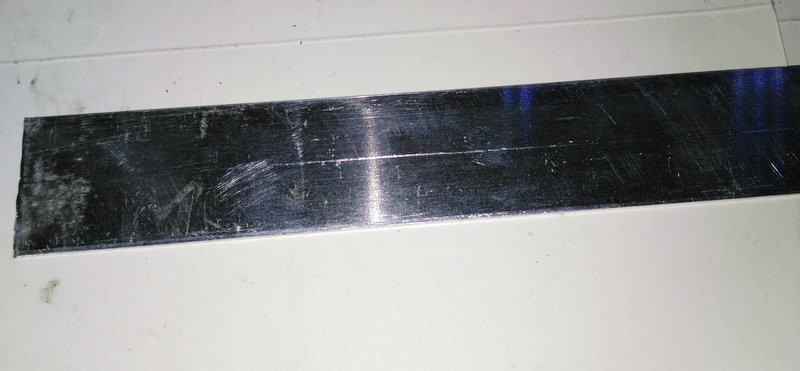

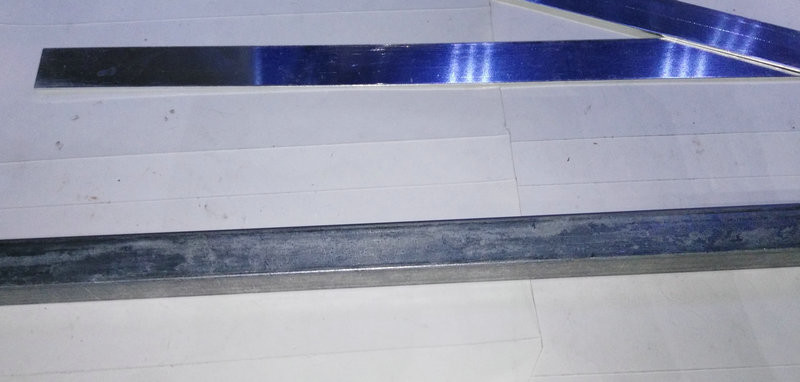

车库里有不少2mm厚的铝板条。每条宽度都差不多30mm。
当初拿回来准备做LED灯具散热片的。如果把这30mm宽的铝板折成等边直角就正好是15mm么？


多适合的材料啊！
这一条的宽度28mm，所以按照14mm等分。

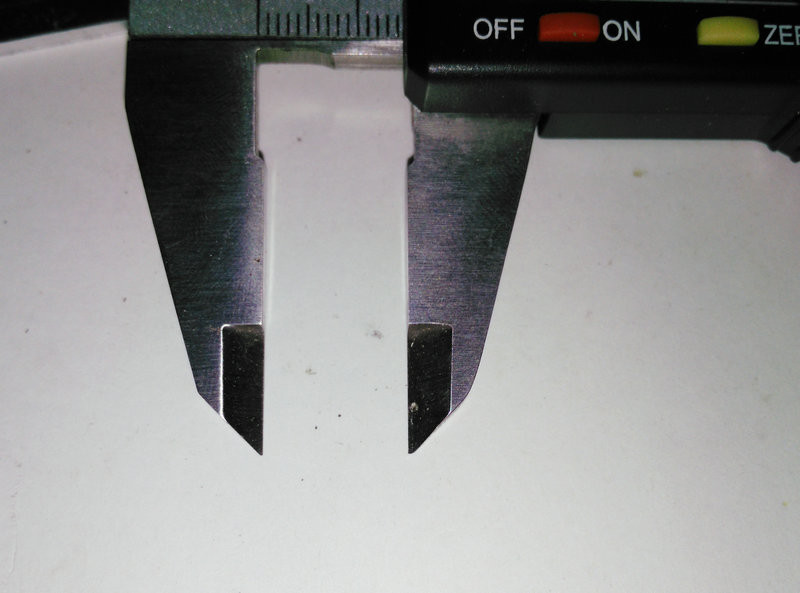

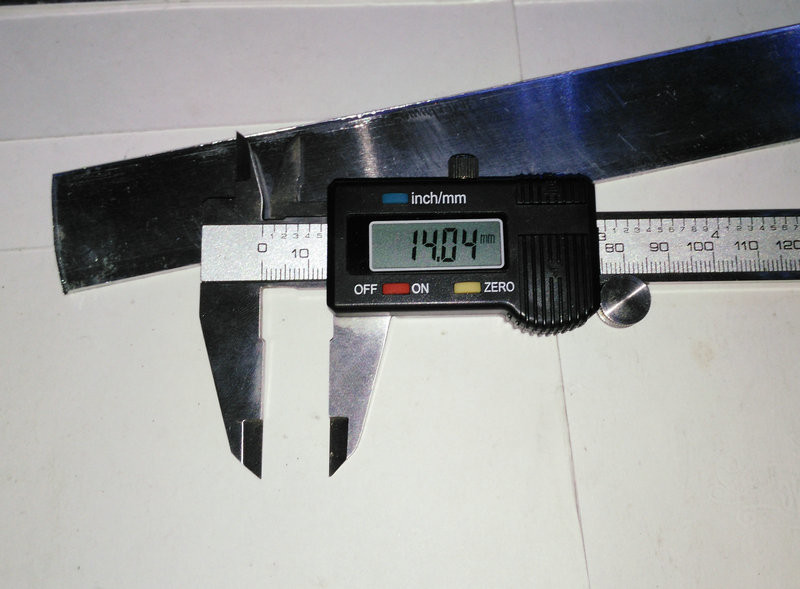

调整固定好卡尺，直接尖的这头在铝板上画印。


靠着一边一划就成。很方便！


开始打算用两把钳子把铝板弯成直角。
比划两下觉得不靠谱。。。会累死人。。。
于是想了个馊主意。。。
找了一根方管。


铝板中线对好方管的一边，然后把铝板用自攻螺丝拧在方管上。


然后就是大力出奇迹的时刻。。。

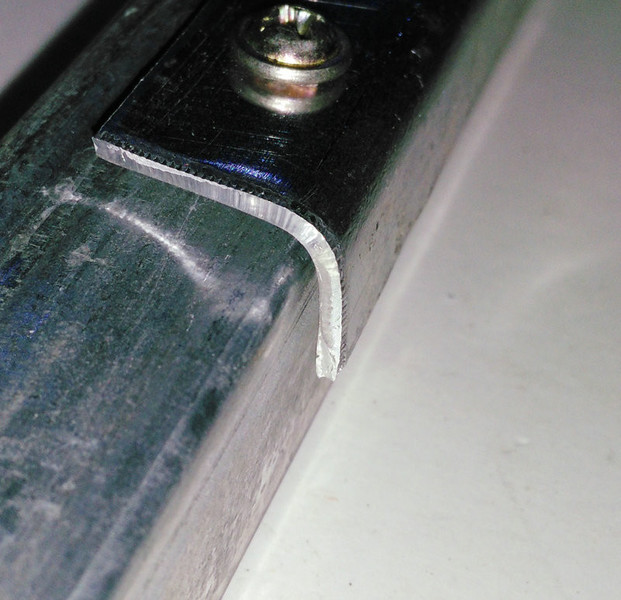

用锤子直接把铝板砸成直角。。。
要是有个大点的台钳的话，会省事儿不少。。。

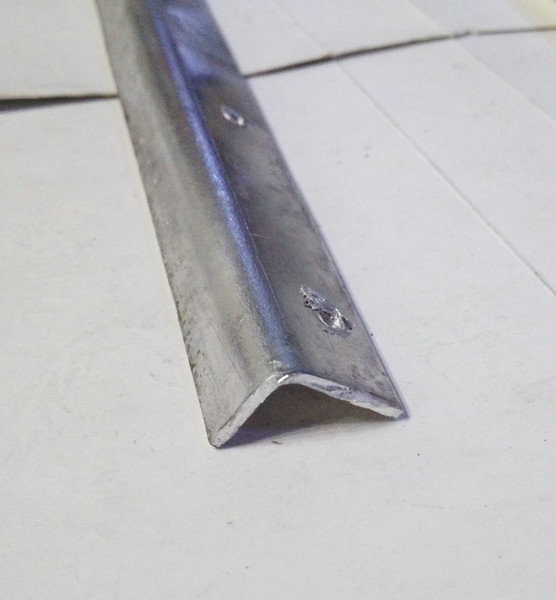

直角不够好看。。。不过好歹也算可以用。。。

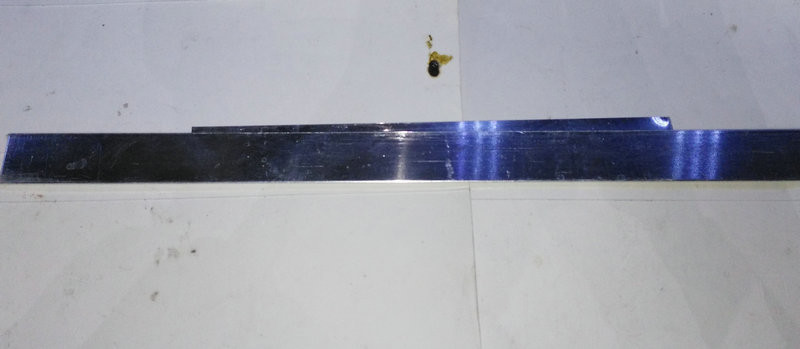

这个砸的还算凑合。。。
一共需要12段。。。好吧，累死人。。。


经过两天断断续续的努力。。。总算砸好了。。。

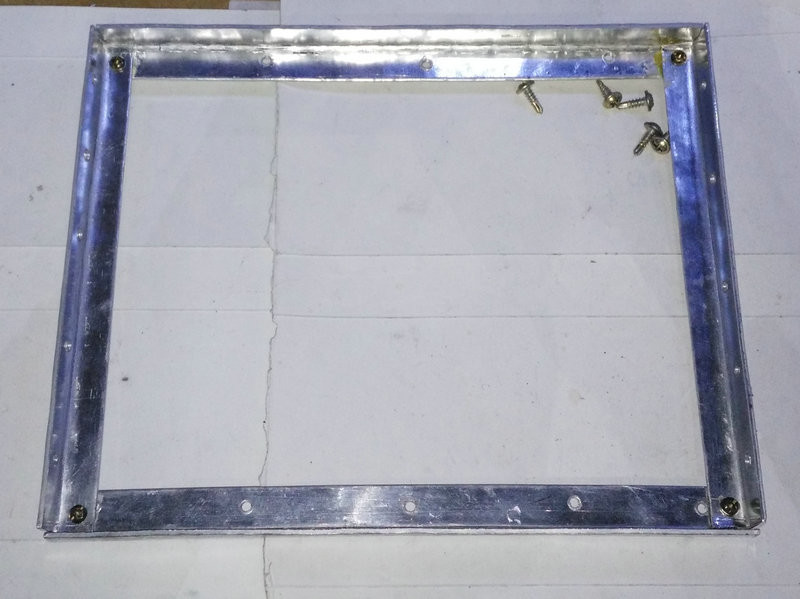

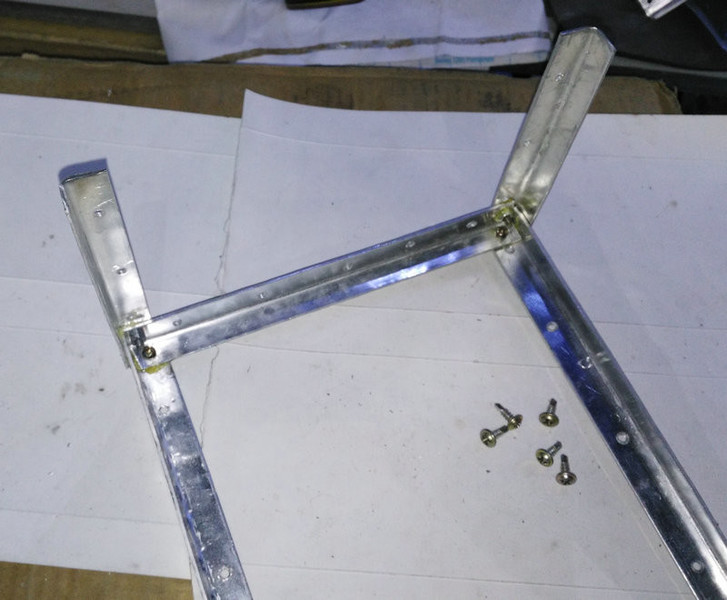

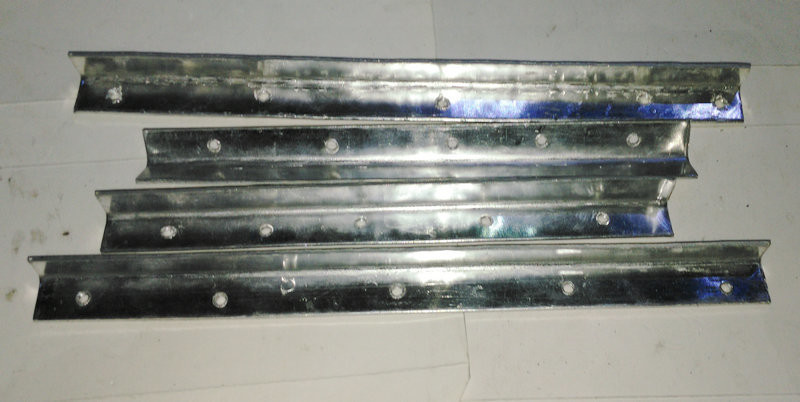

先找出四段来做底板。

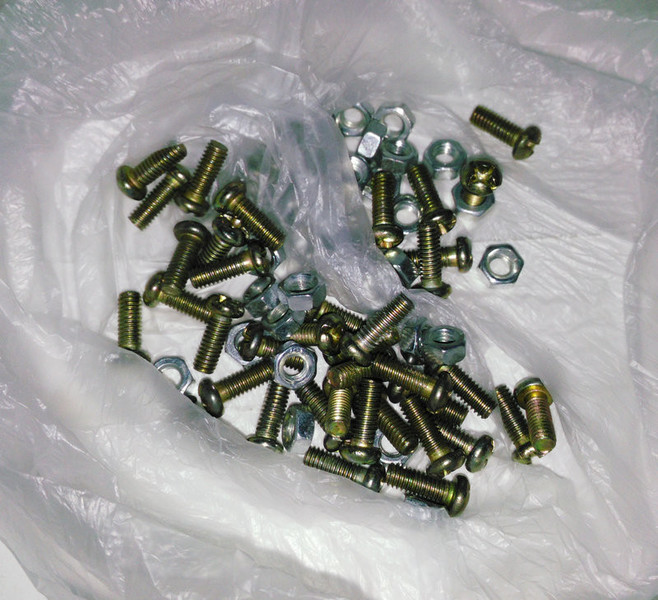

五金店买了50套螺丝螺母。

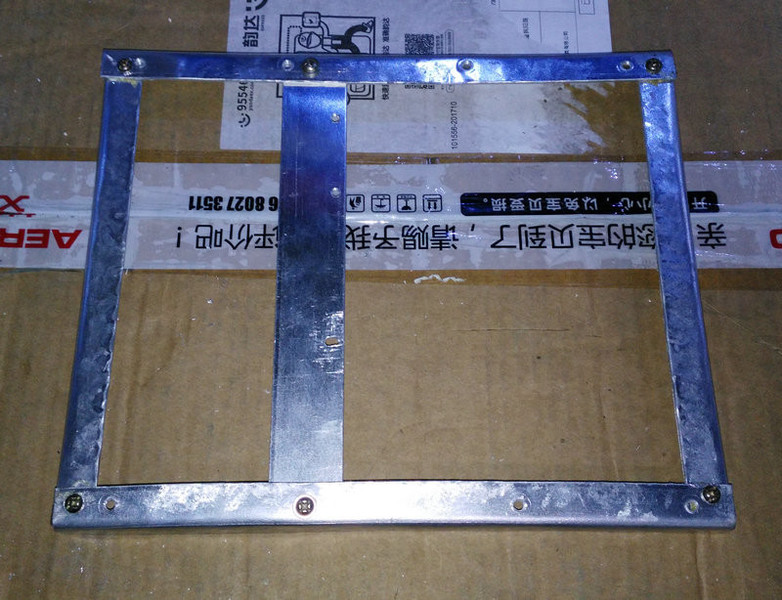

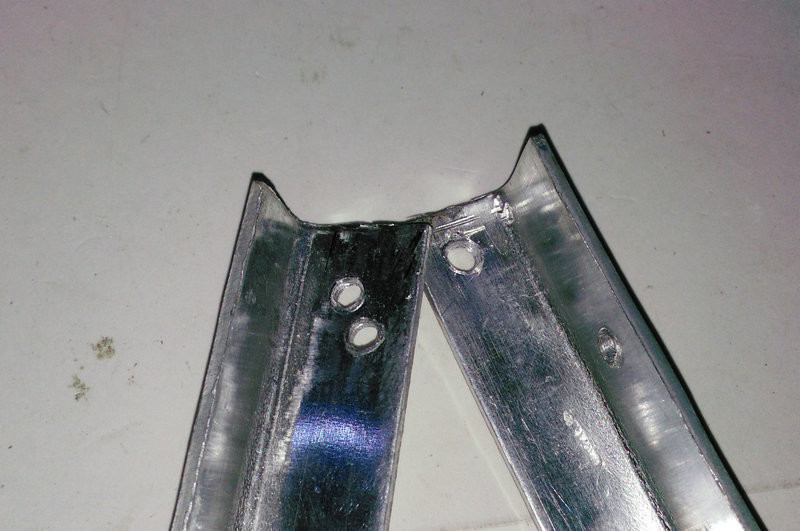

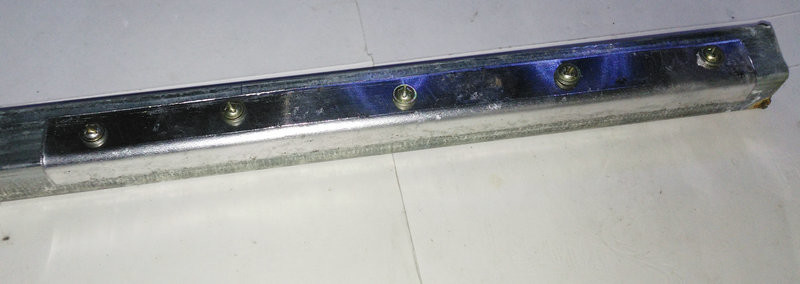

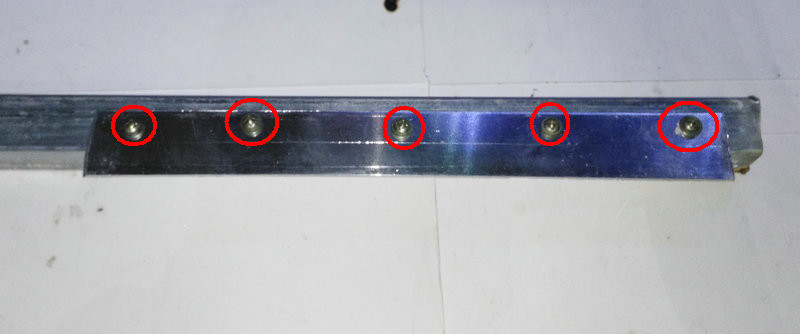

两条铝板压一起，钻孔，装螺丝。

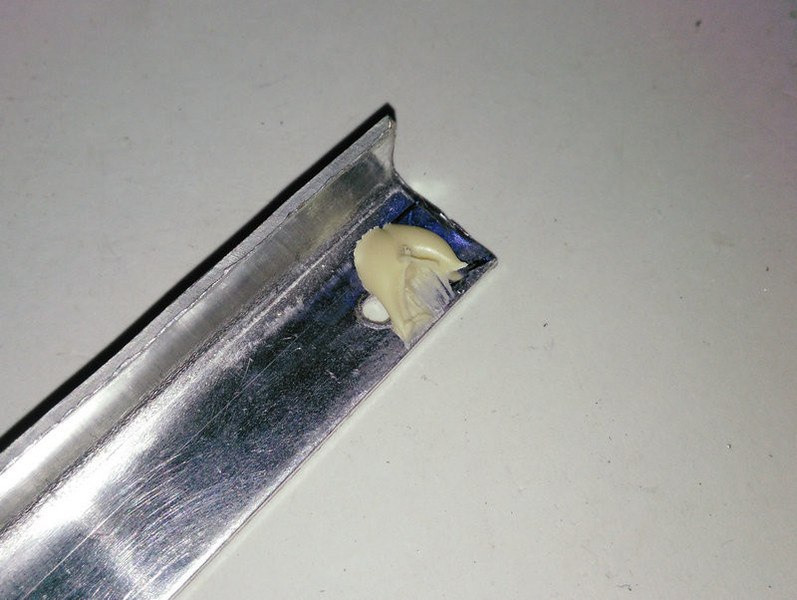

两条铝板结合的位置涂上钣金胶。这样就会很牢固了。

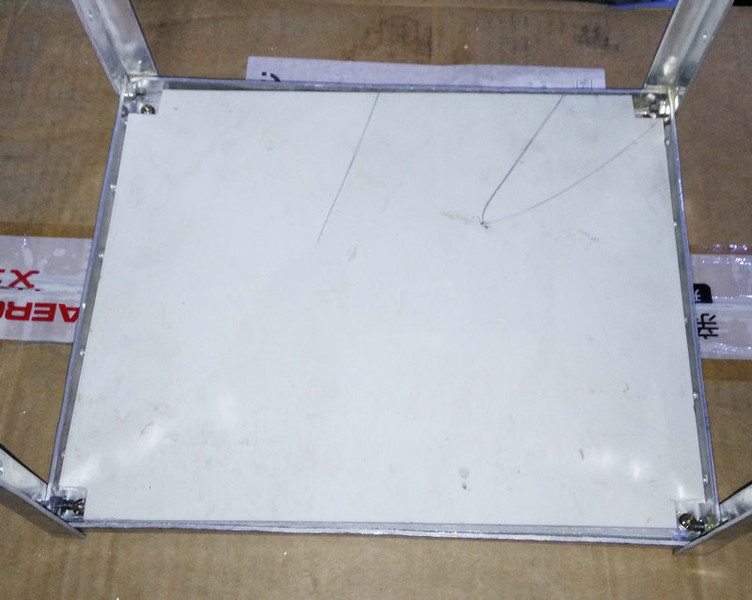

做好的底板部分。

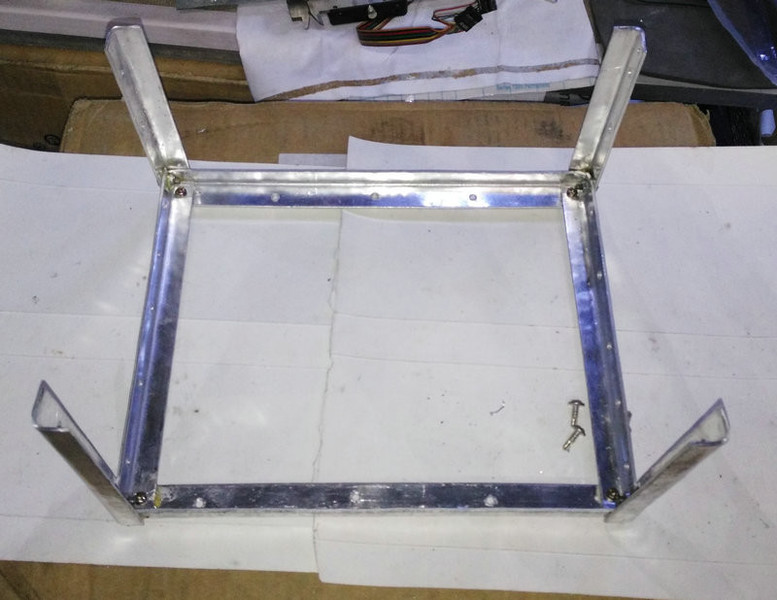

然后在装立着的部分。


四面全部装好。


先把主板放进去比划一下。大小正合适。

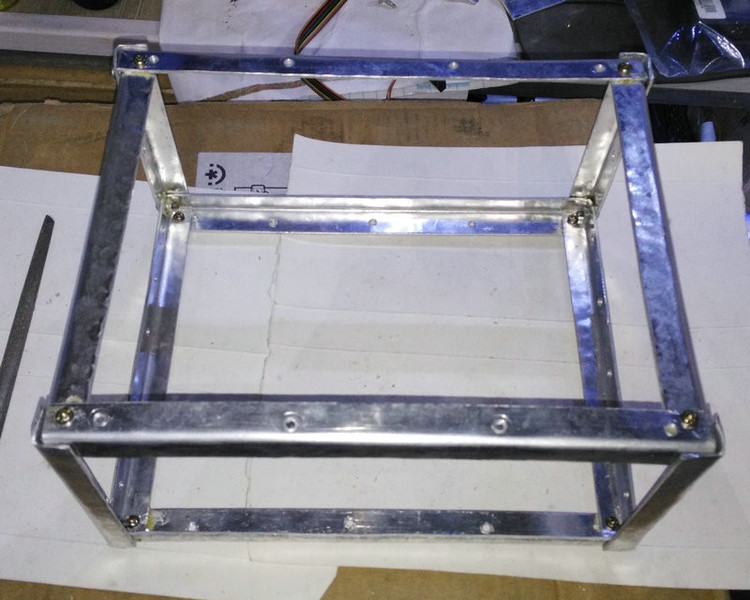

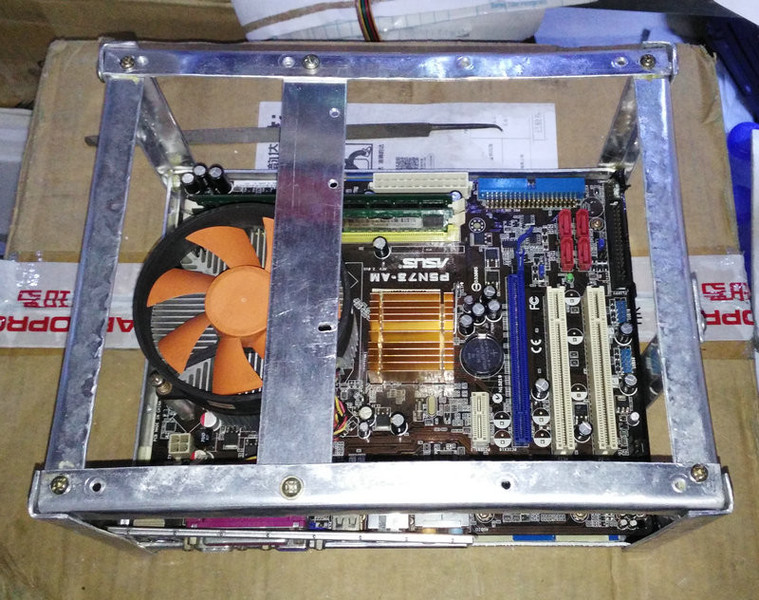

上面的框架也装好，然后大致调了下方。


拆掉上面的框架，继续铺底板。先是找了10mm厚的雪弗板。
后来发现太厚了。加上固定主板的铜柱，高了不少。。。

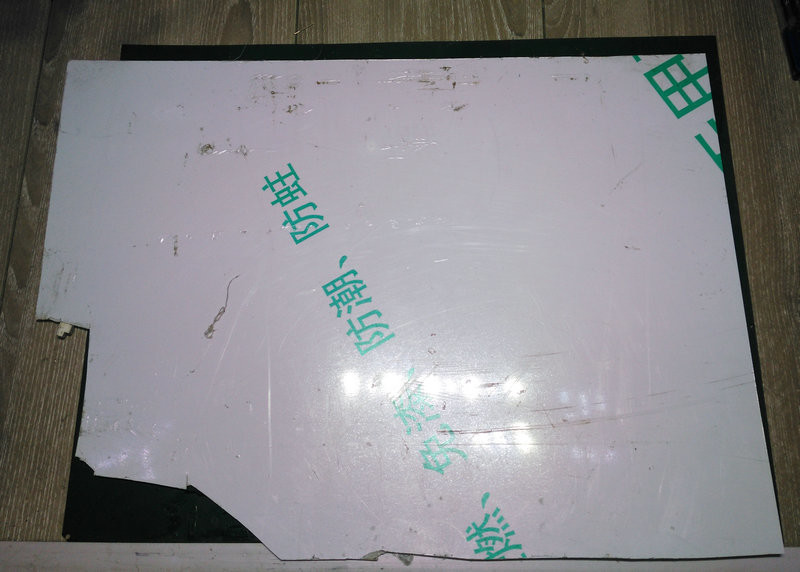

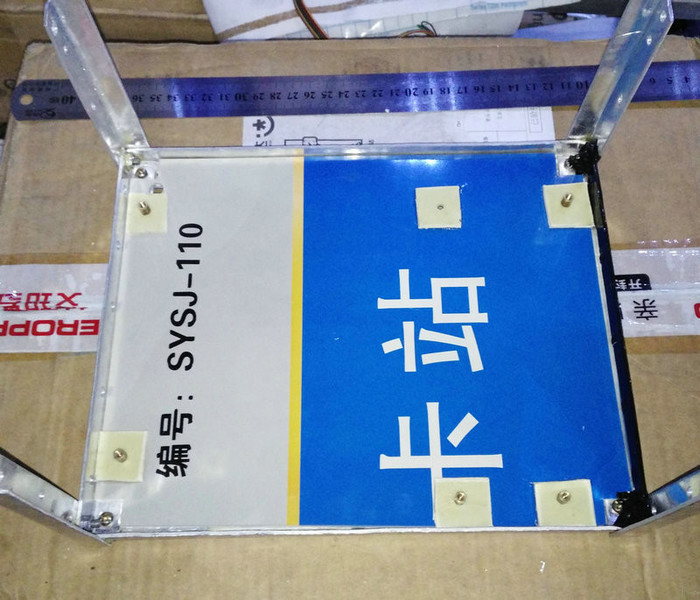

于是换成2mm的塑料板。移动公司售卡站的牌子~切了正好可以用。

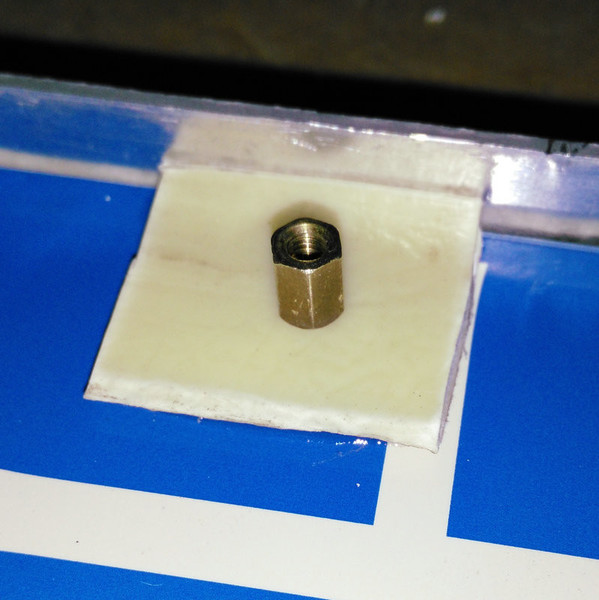

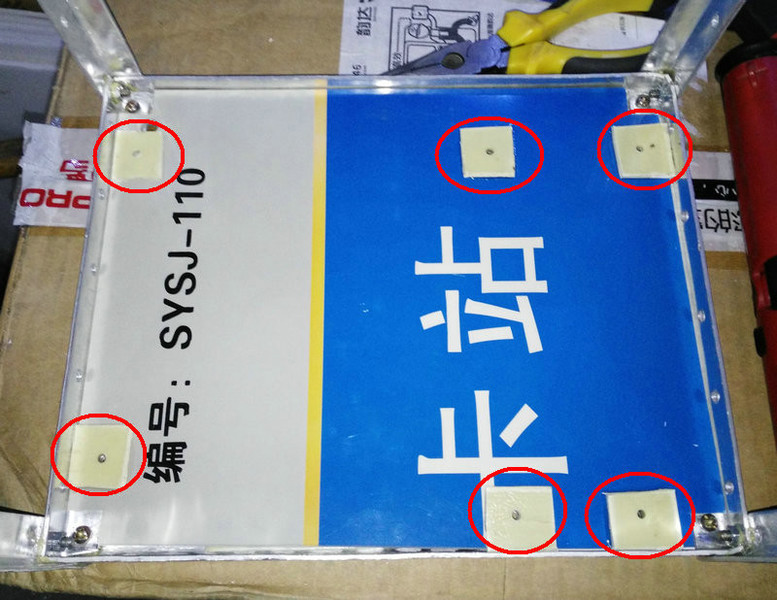

在需要装铜柱的位置粘几块ABS，然后打孔用来拧铜柱。


少了一个铜柱。。。好吧，我也懒得找了。。。

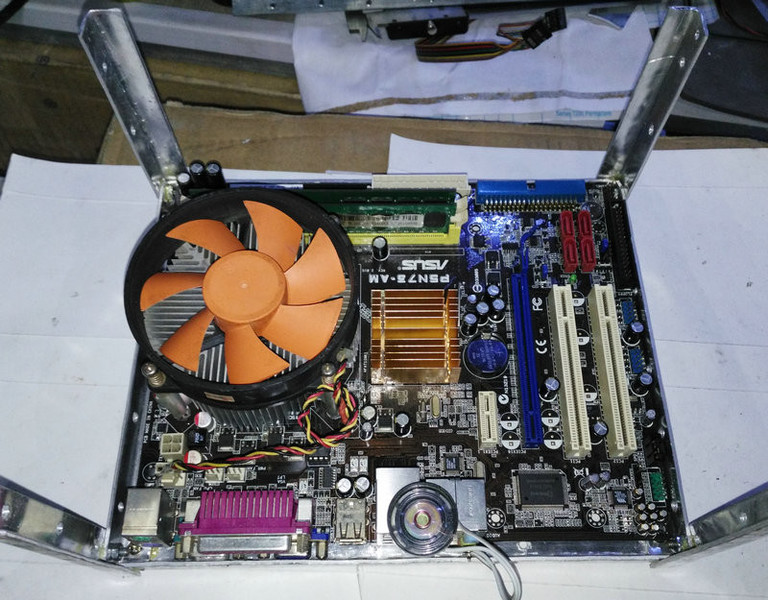

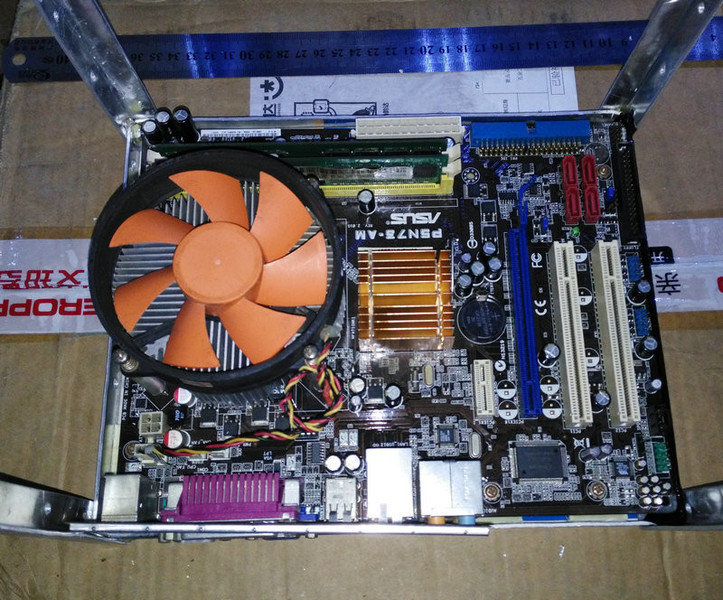

装上主板。

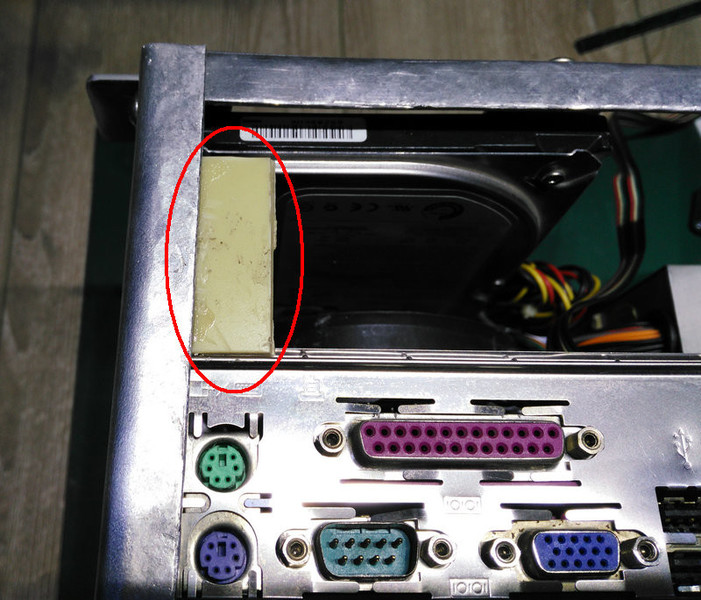

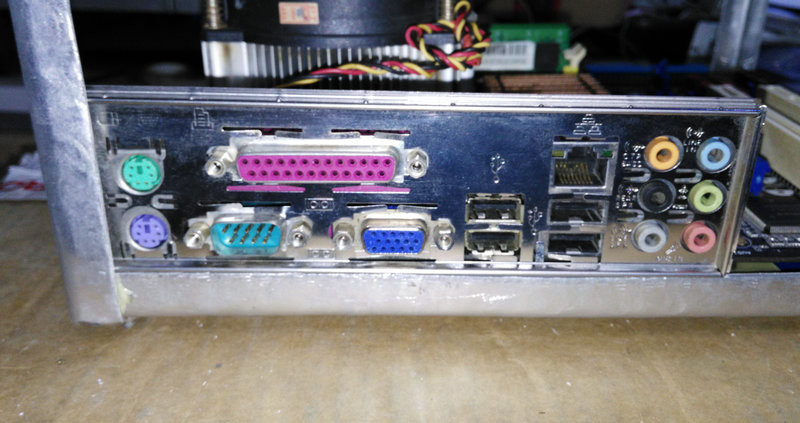

试试IO挡板。正好可以卡在铝板的边缘。

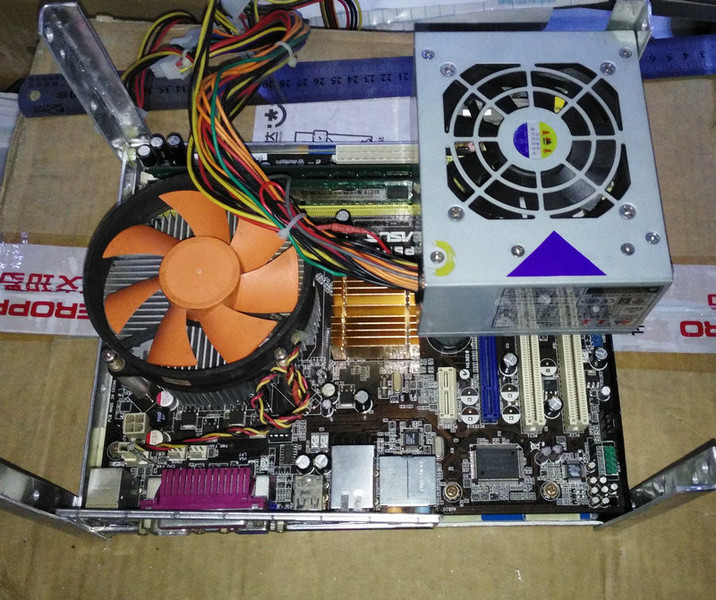

主板安置好了，就差CPU和硬盘了。
显卡就算了。。。太占地方，而且还费电。。。
这主板上集成了个GeForce 7050 凑合用吧。
硬盘吊在CPU风扇上面。在上框架上加一条铝板，用来装硬盘。

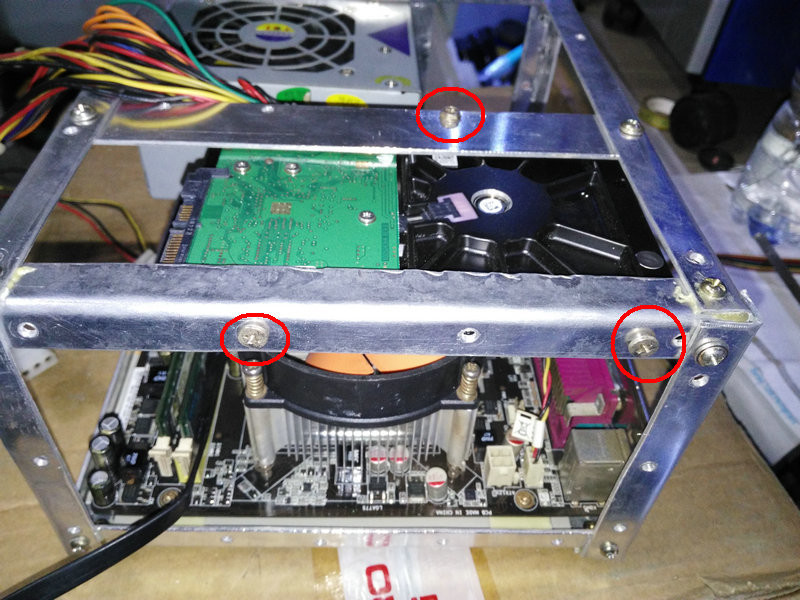

三个螺丝固定硬盘。也很牢固了。


小电源头一阵拆了清理过，就是为了这小机箱用的。http://bbs.mydigit.cn/read.php?tid=2313567
电源就放在PCI槽的上方。把下面需要接线的位置高度留好。

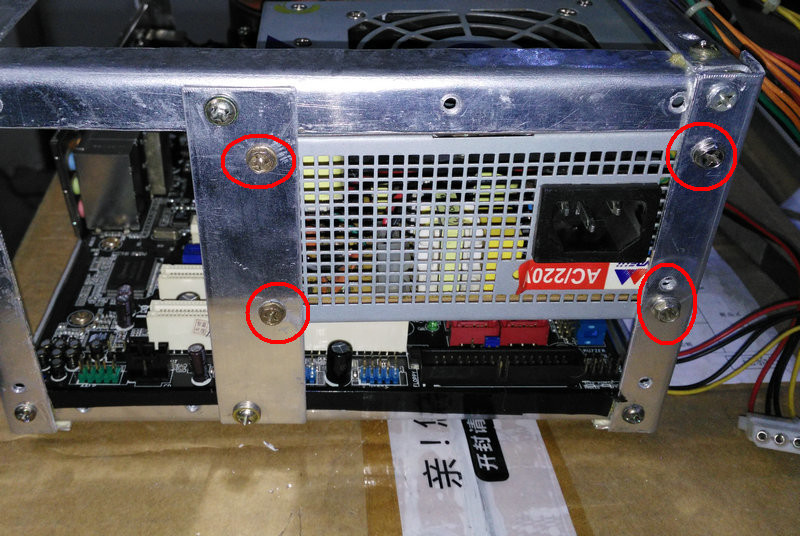

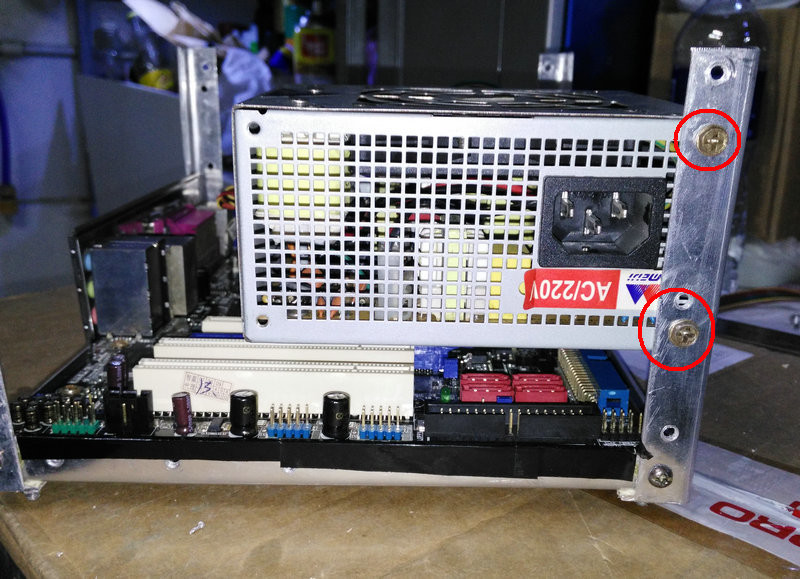

拧好电源的螺丝。不过单独靠这两个螺丝的话，不太牢固。

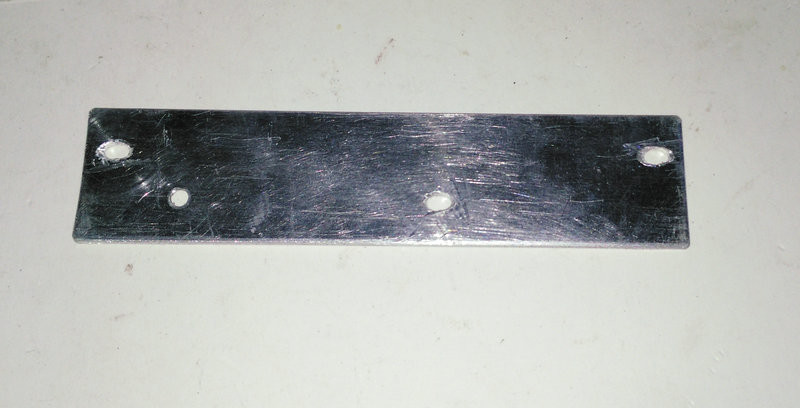

剪了片铝板打好孔，加固一下。


这样就很牢固了。

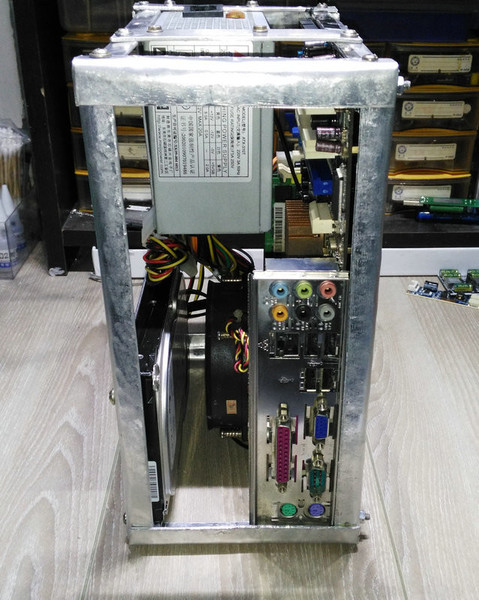

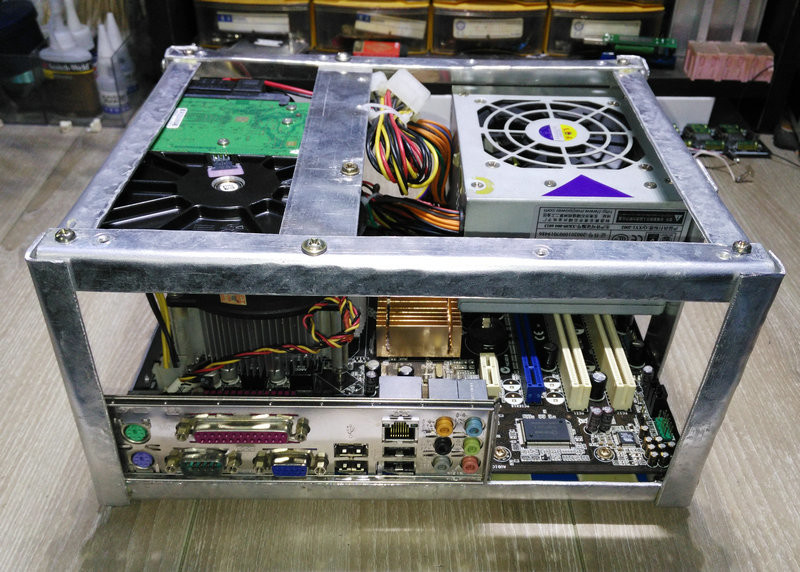

全部组装好，半成品出来了！
还算凑合吧？






机箱做好了，开始琢磨吊耳。
吊起来，占天不占地儿，可以把桌面的空间省下来。
还有一点就是，这个半裸的，如果放在桌面上，万一水杯洒了。。。

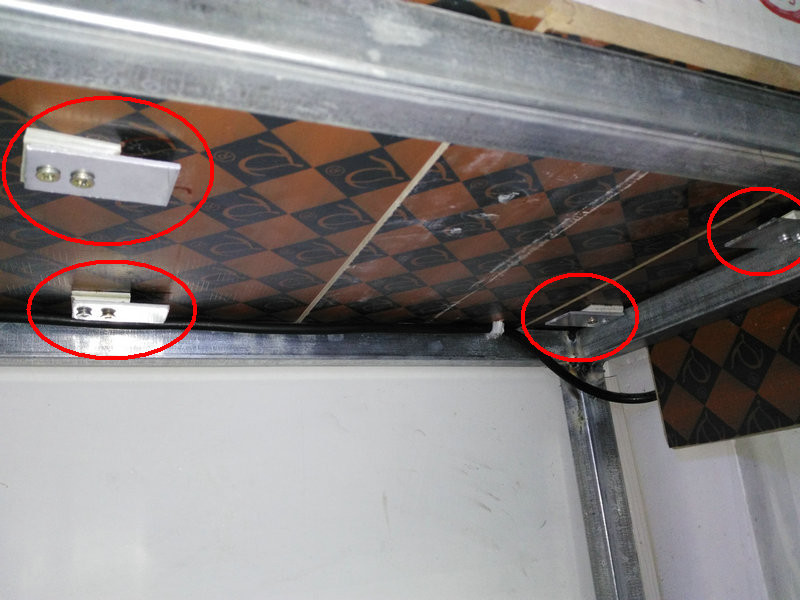

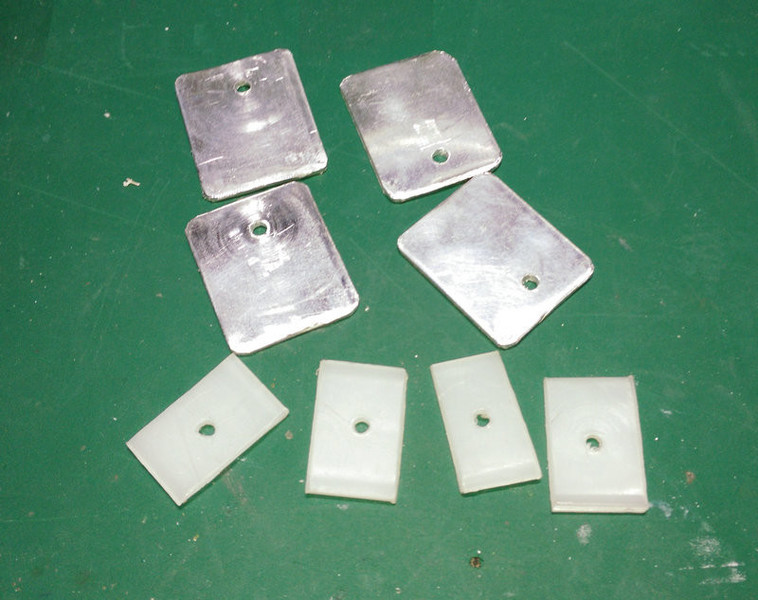

用来做吊耳的铝片和ABS板。ABS板主要是用来加高。

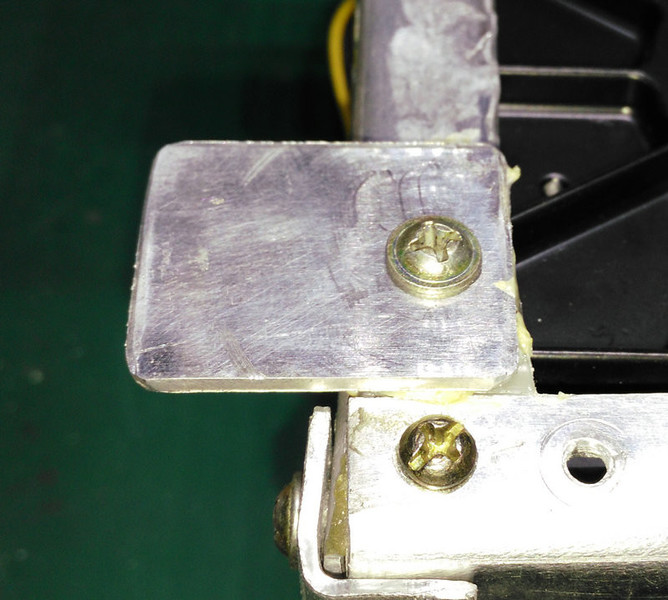

直接拧在机箱框架上。

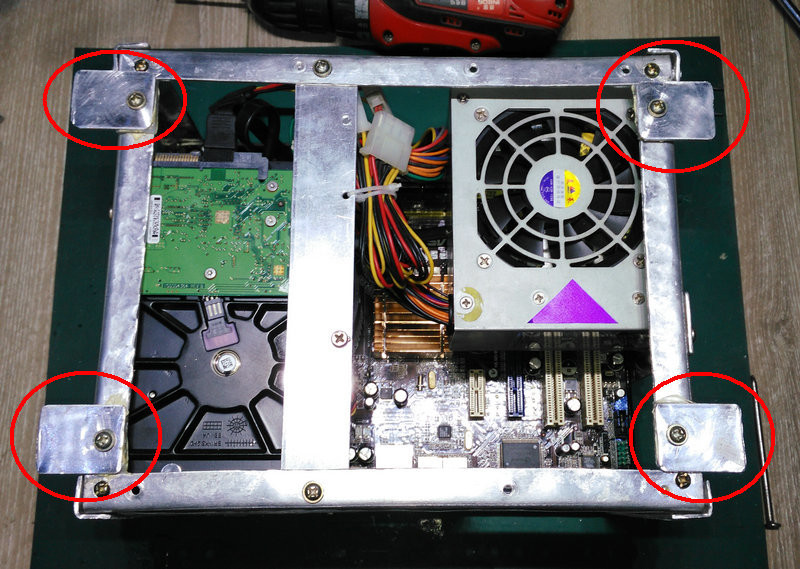

四个角各一个。

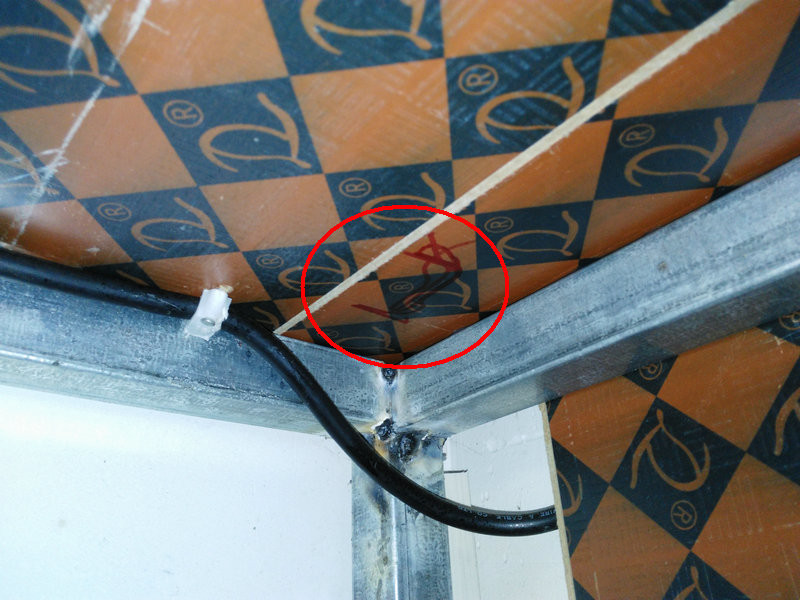

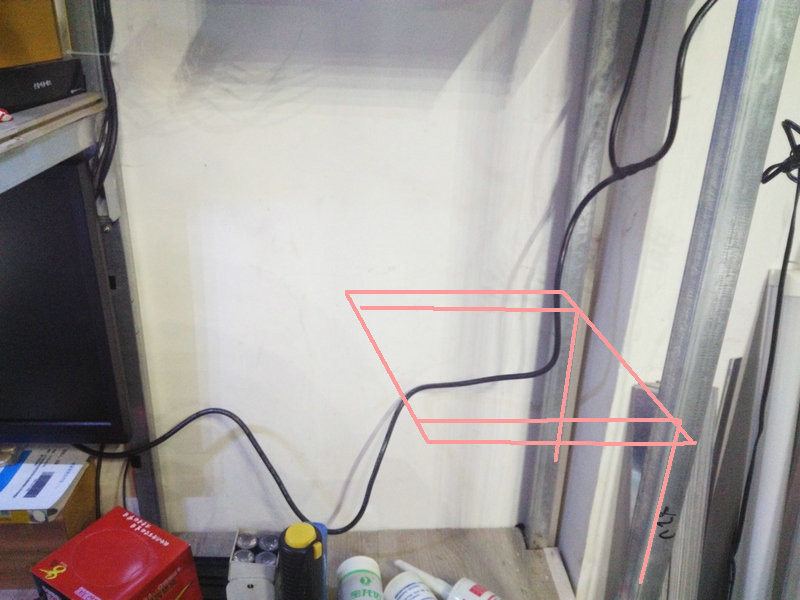

举到车库货架上层，画出位置。


拧好吊耳。

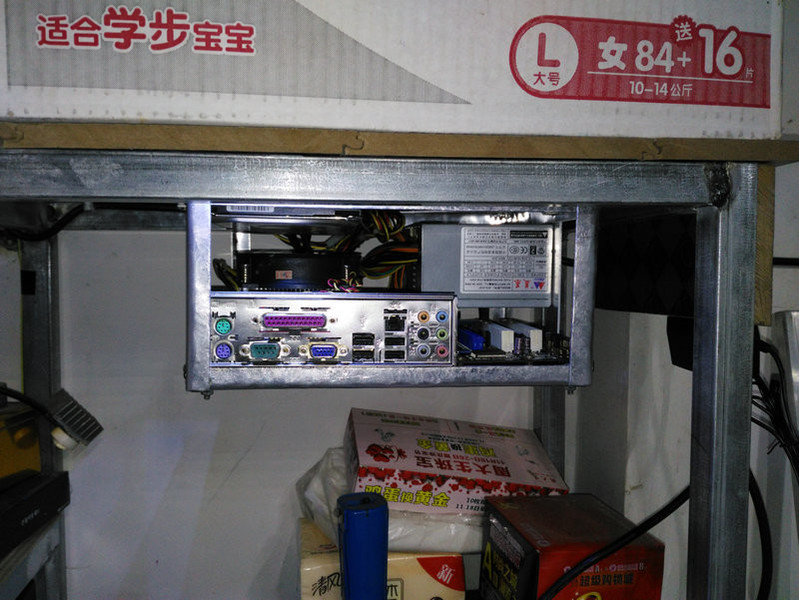

这样对好位置直接一推，机箱就挂住了。
想拿下来的话，直接往外一拉就出来了。很方便。

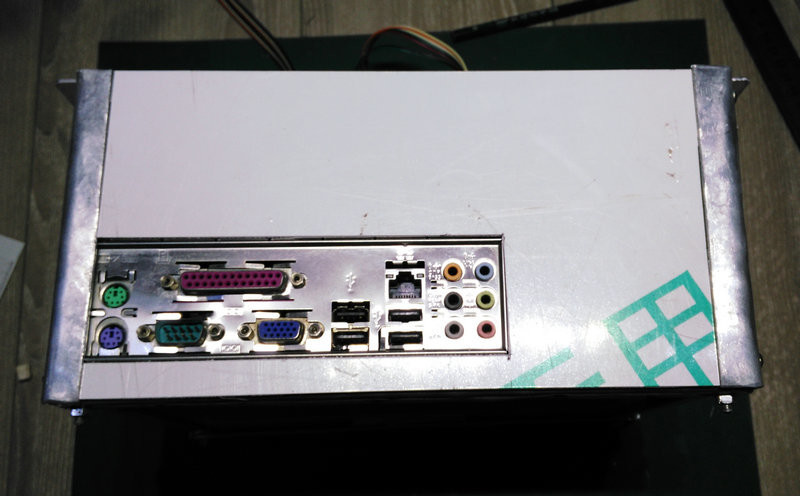

前面空荡荡的，就半块IO挡板有点不好看。。。
找一块塑料板做个简易的面板。

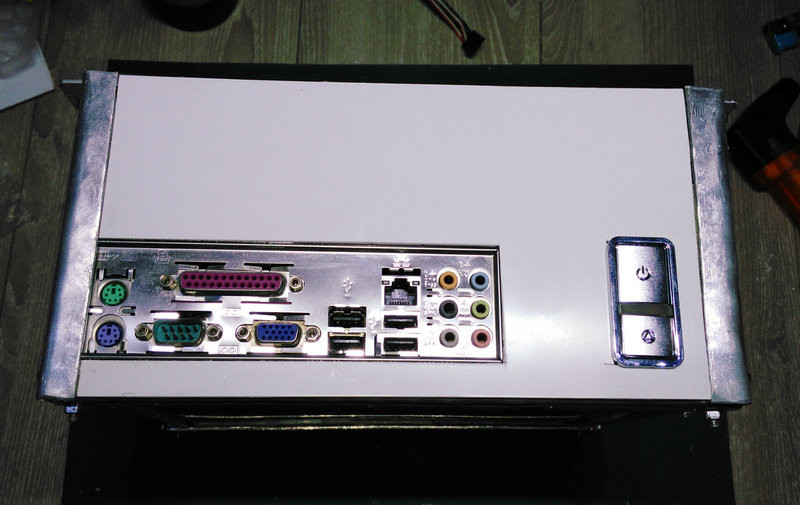

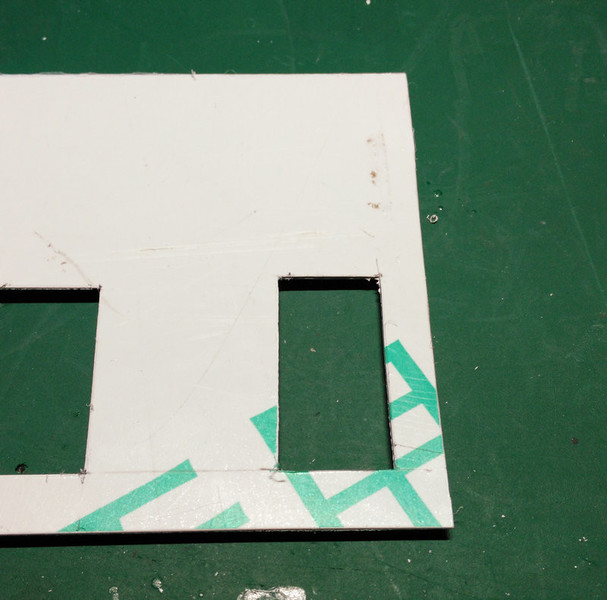

量好尺寸，把IO挡板露出来。


比划一下，挺合适的。

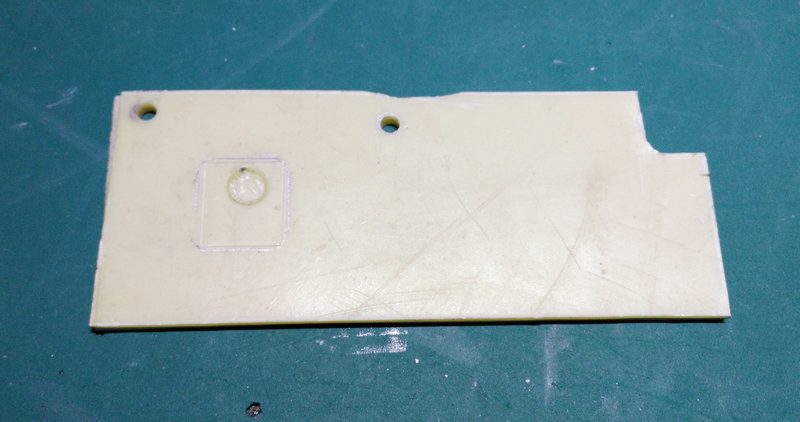

两边用ABS粘两块支撑板。不然不好固定。


面板上要装开关，所以里面得粘两条加强筋。不然软塌塌的。

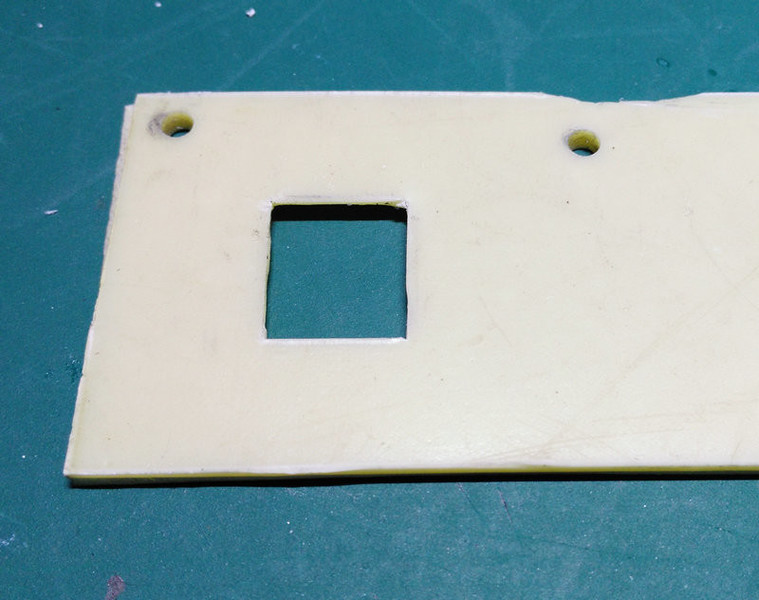

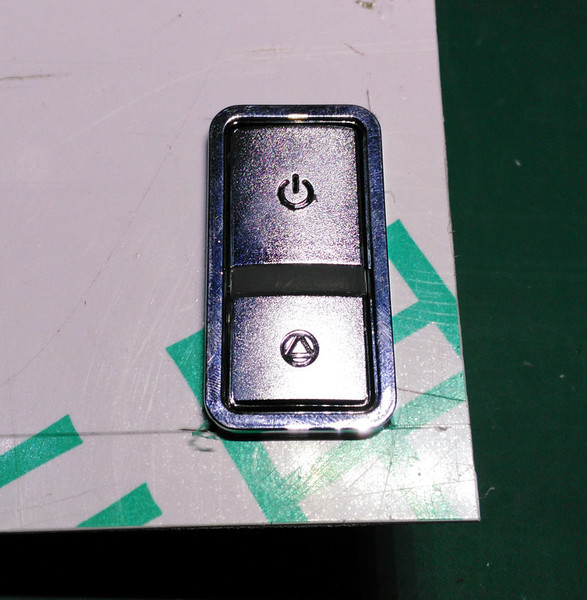

开关孔。


开关是从别的破机箱上拆的。


本来想在面板上再加两个USB口。但是实在没想好在面板哪个地方开孔好看些。。。
还是装在侧面吧。。。依旧ABS板当衬板。

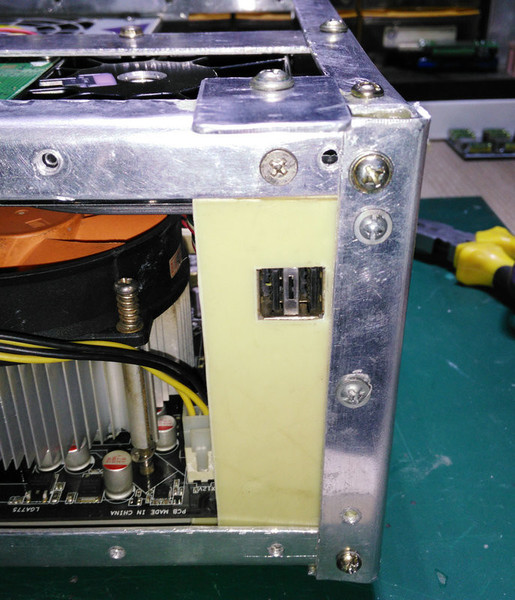

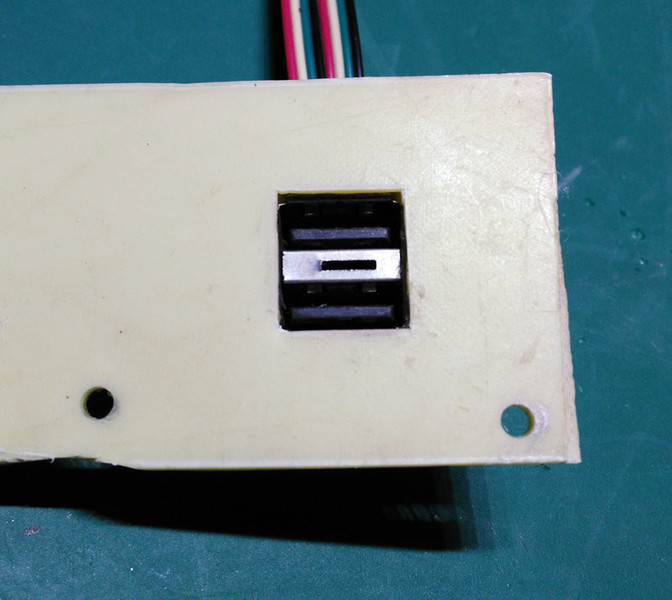

挖好USB的孔。


固定好USB。这USB也是从旧机箱上拆的。。。


显示器，键盘都在机箱的左侧放置。所以这个USB口也放在机箱的左侧。
方便插拔操作。



粘好面板，撕掉保护膜。

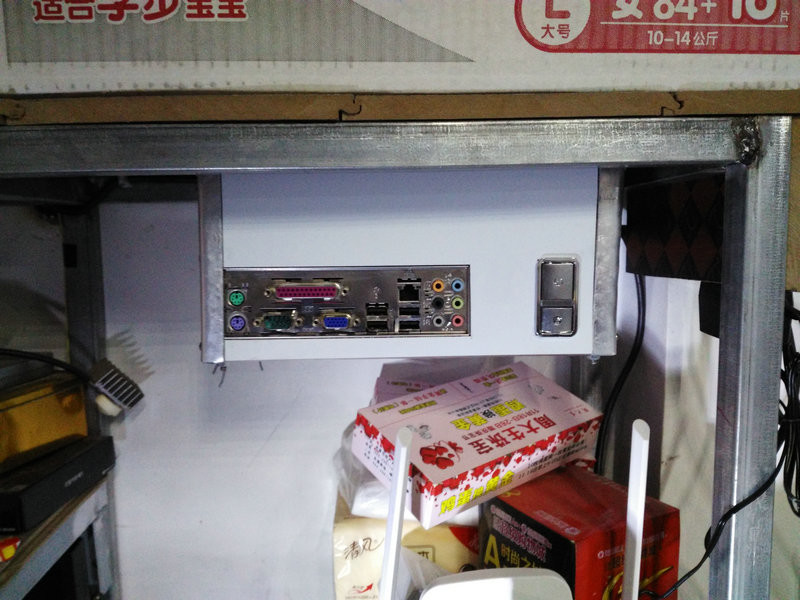

吊装回去。看上去还凑合吧？


指示灯之前改了一下，主要是为了亮度均匀点。

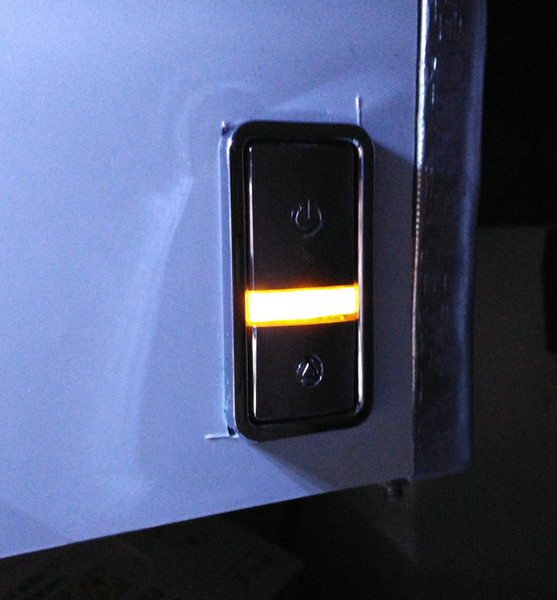

把电源指示灯改成黄色了。

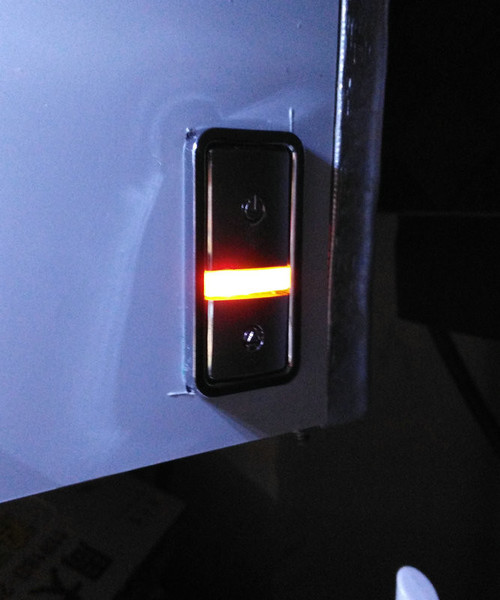

硬盘指示灯改成红色，这样硬盘工作的时候，这个指示灯都是橙色的。
照片拍的不怎么好，实际上还上还是很容易区分的。

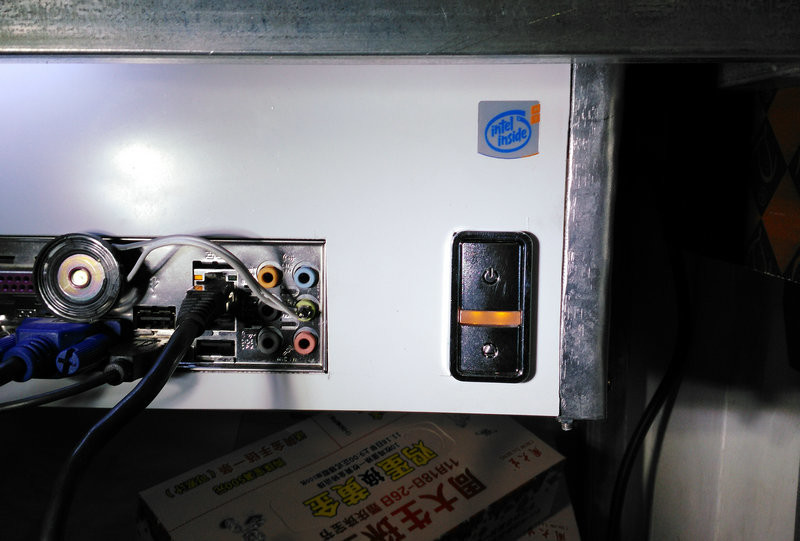

翻出个老P4的贴纸~


把下面P4部分剪掉，贴上~~~


整理好所有连线。开机！
和下面放个大机箱对比一下，这样是不是很省地方？


电脑折腾好了，开始折腾打印机。主要是用来打PCB图做热转印的。
打印机就打算放在大机箱那里。一样要架起来，不能占桌面。

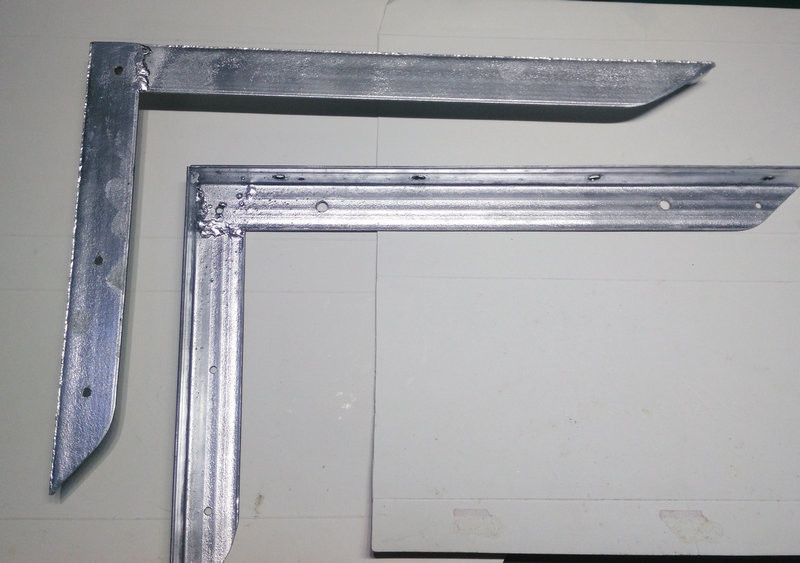

去找朋友给焊了两个角铁的直角托。


打算把打印机放在这个位置。这样，下面还能放东西。

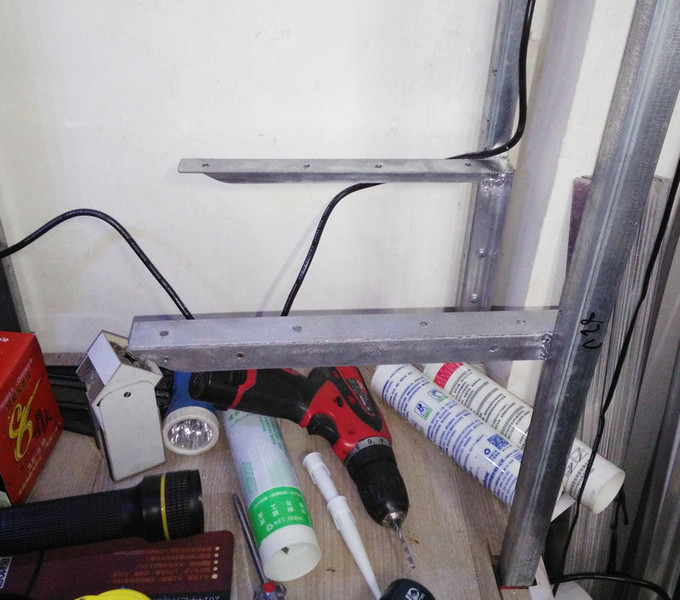

算好上下所需要的高度，把角铁装好。

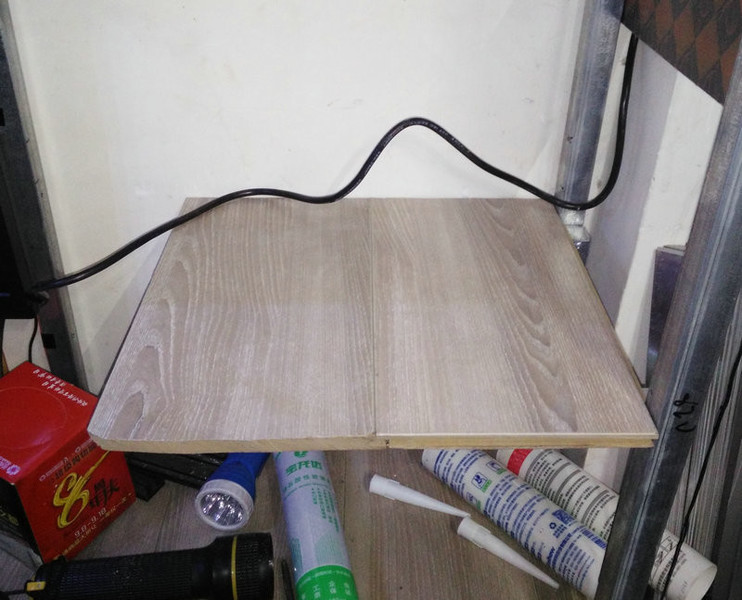

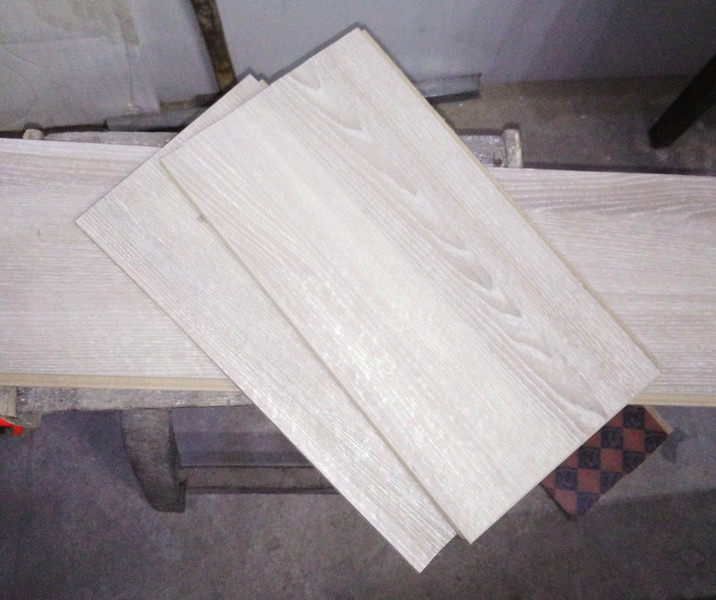

裁两块复合地板铺在角铁上。


这样打印机就有地方放了。

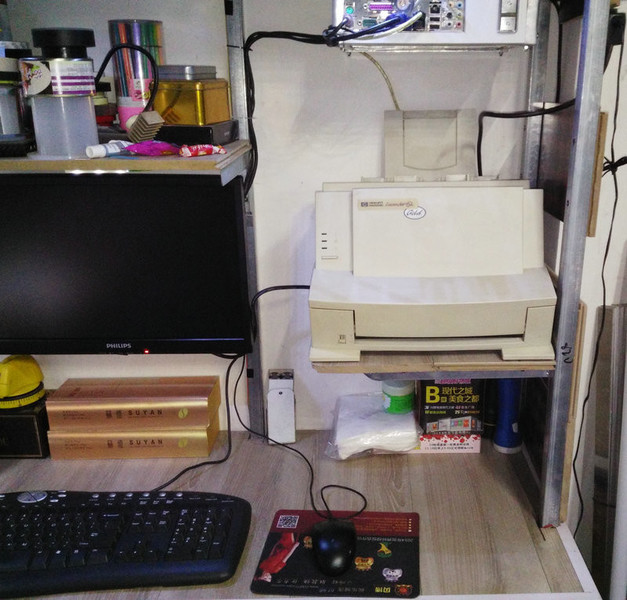

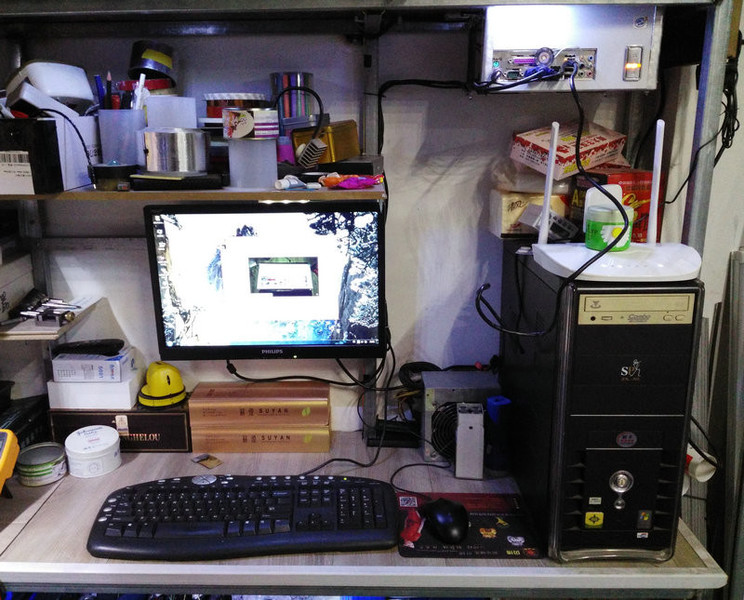

全部折腾好以后的样子。最大化利用空间！
