修一个断腿的KTEC冠德5V2.1A双口充电头

snowrose2000

好久前别人送的充电头。

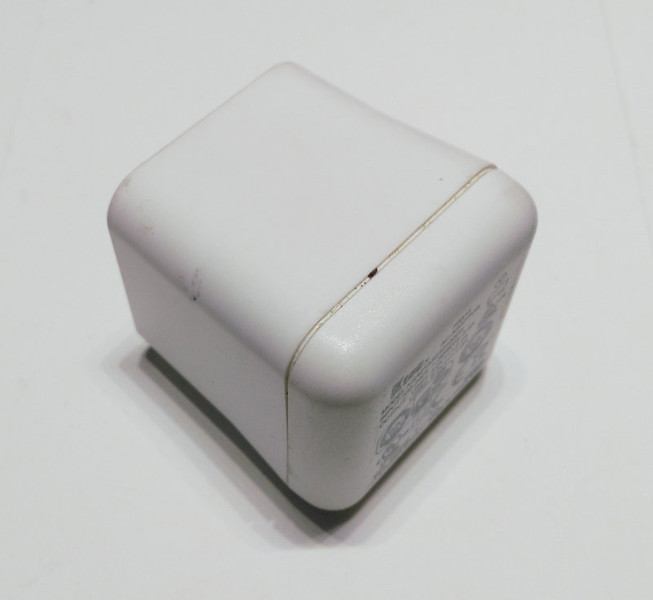

个头很小，比苹果绿点大一点点而已。

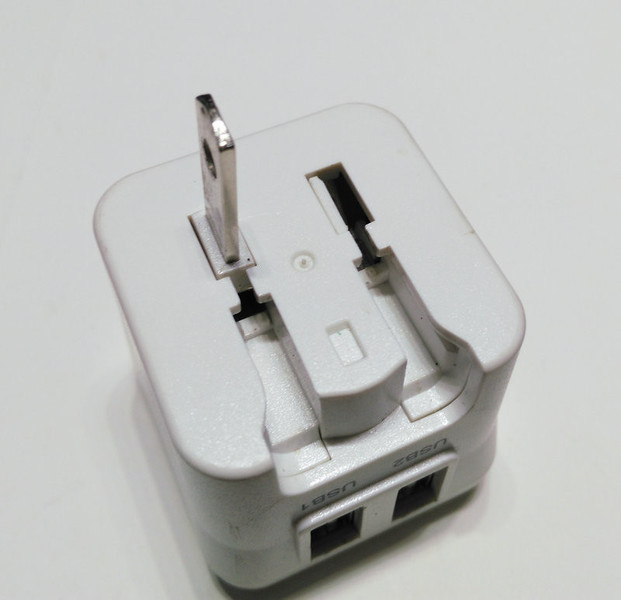

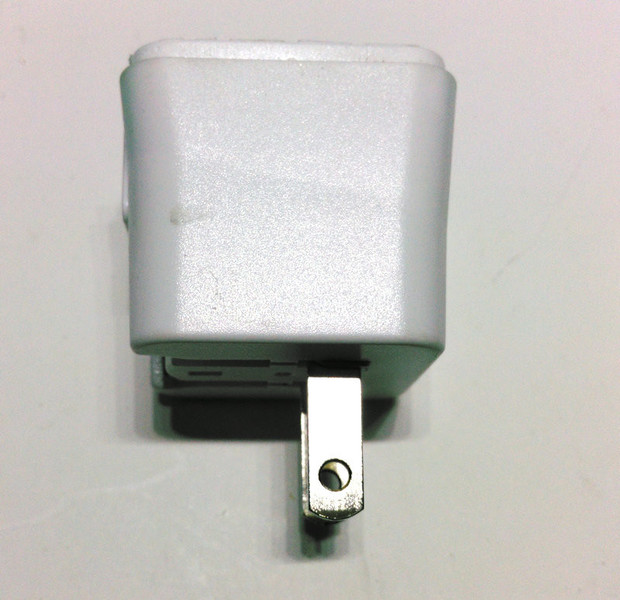

220V折叠插头，断了条腿儿。

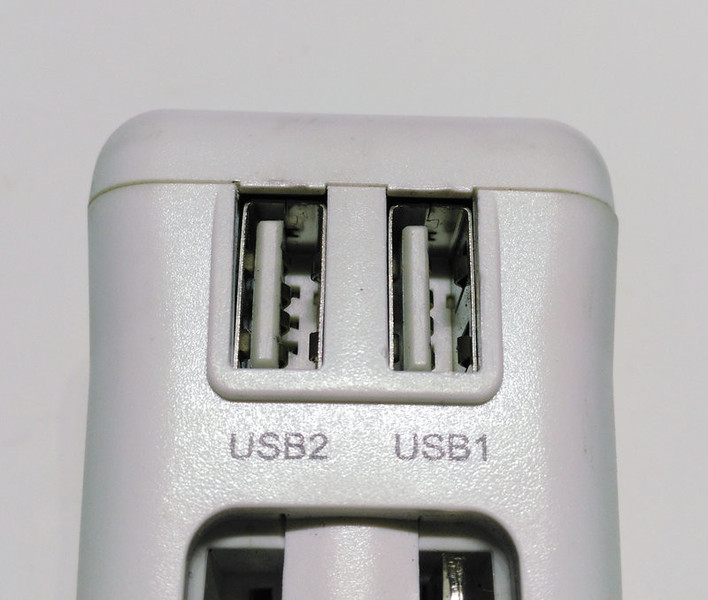

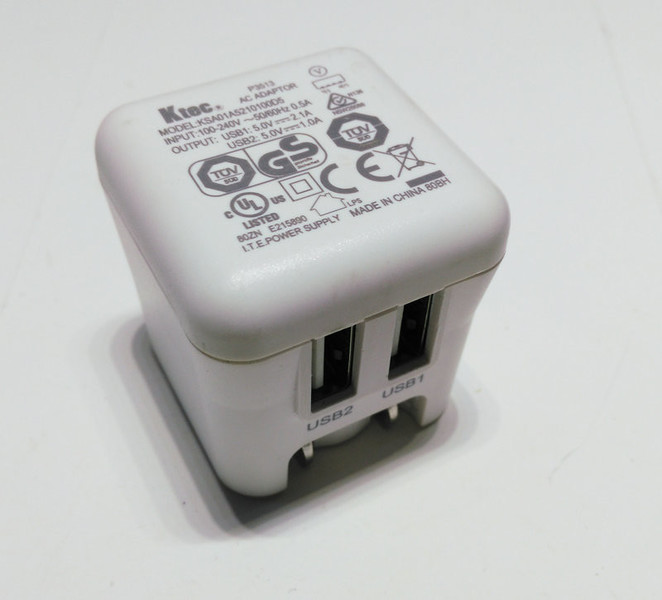

双USB口。坏了实在有点可惜啊！

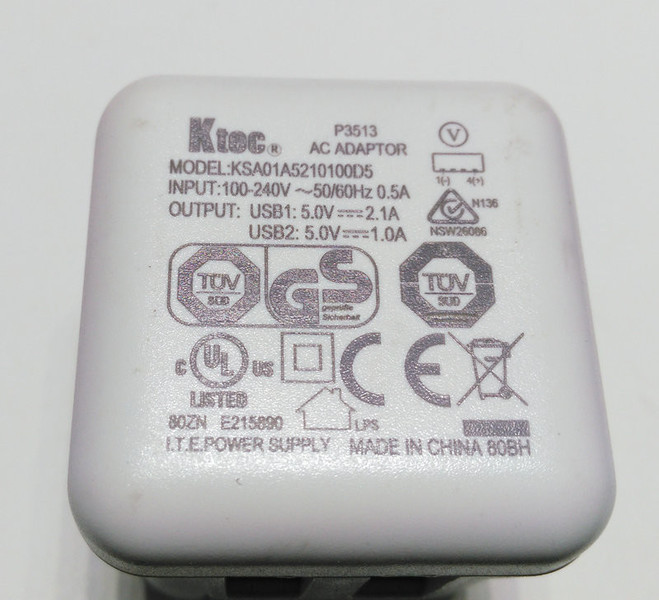

双口输出分别1A和2.1A。

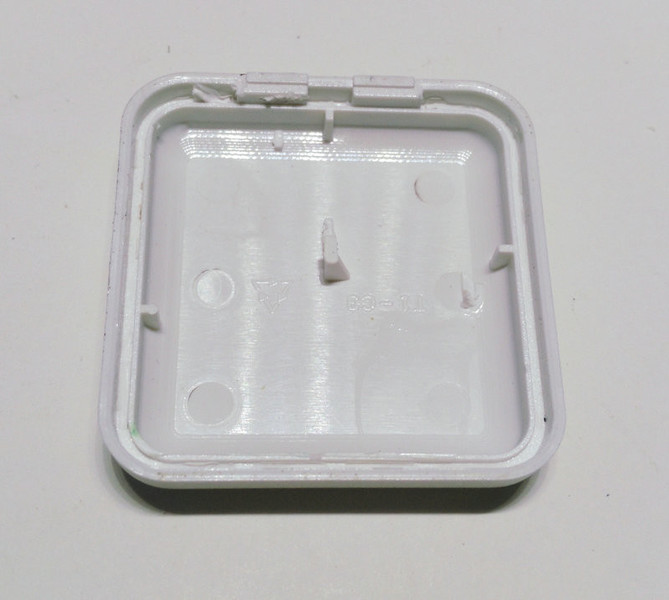

几锤子搞定上盖。

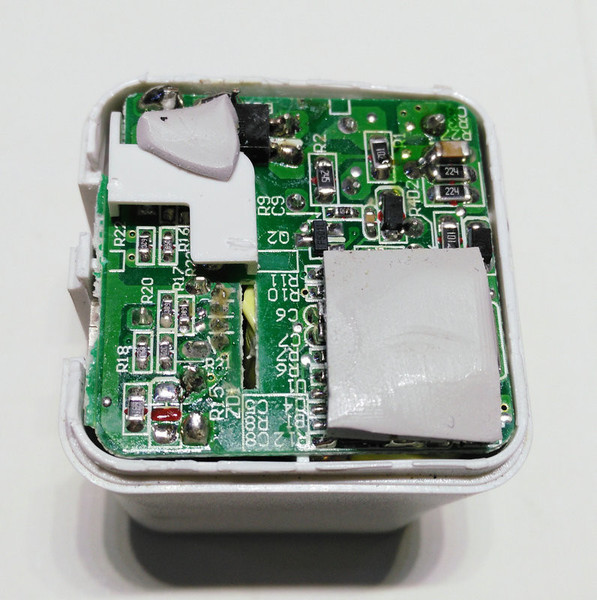

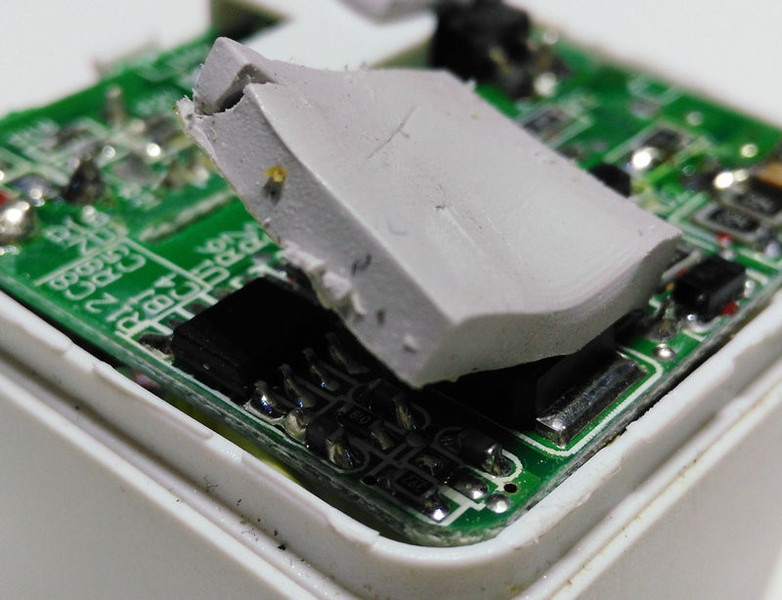

MOS和整流桥上都有导热垫。把热量传递到上盖上。

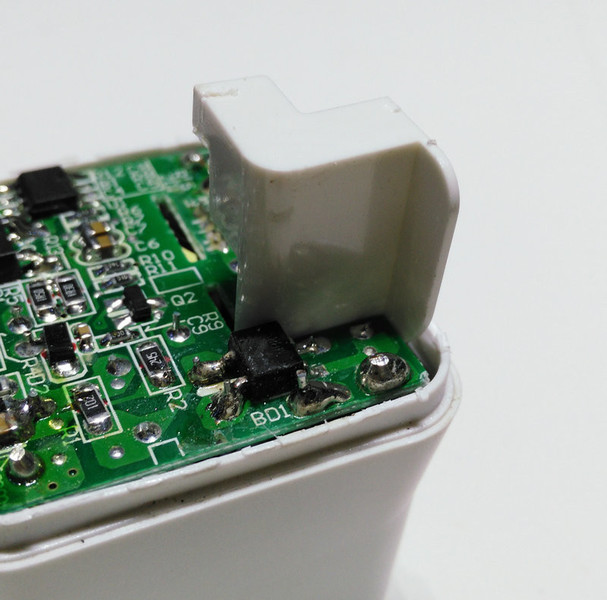

高低压区隔离的塑料片。

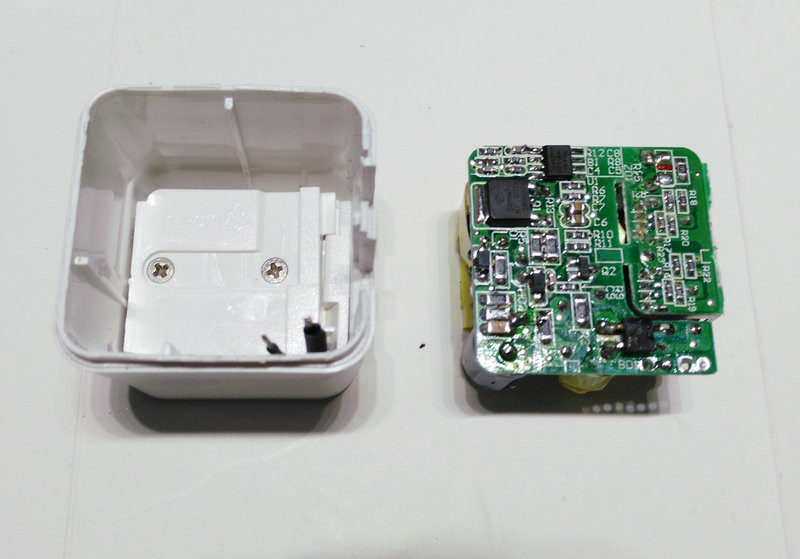

掏出内脏。

交流输入直接从下面两条线焊在电路板上的。

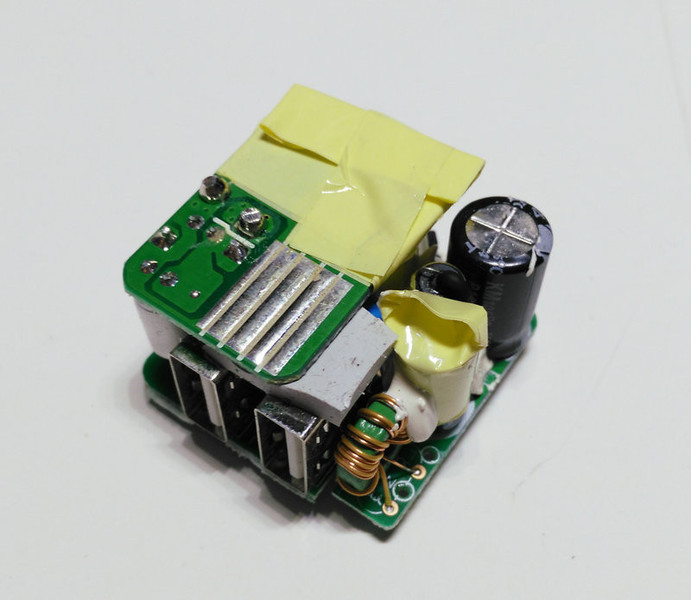

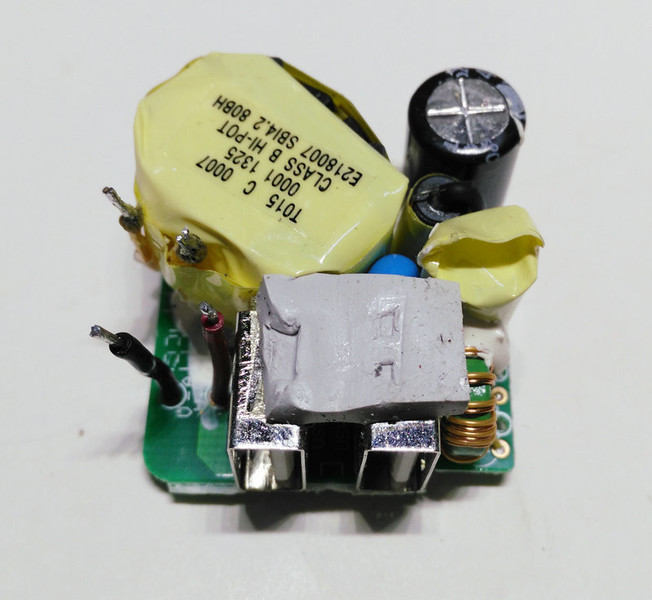

内脏双层电路板结构。很小巧。

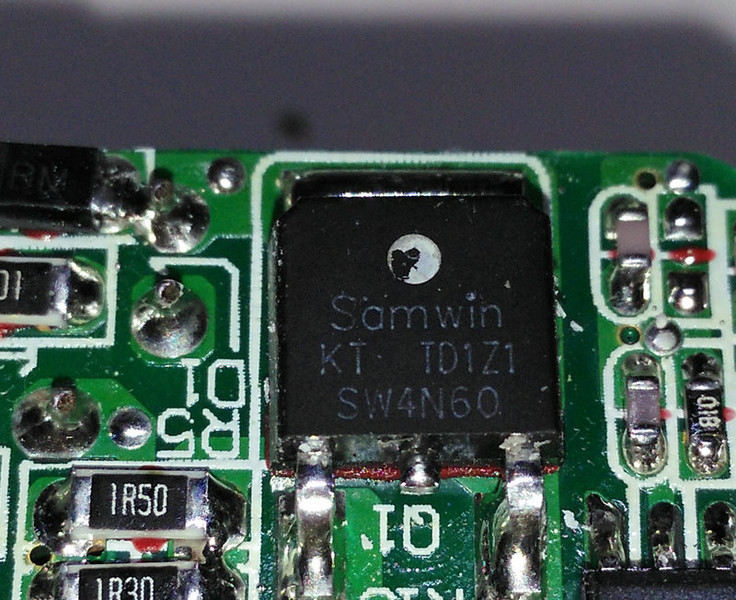

4N60场管。

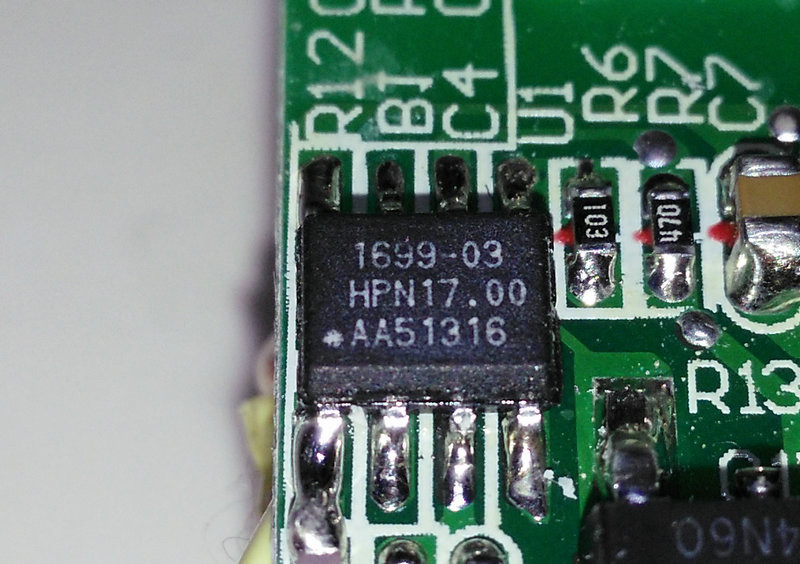

IW1699-03 5V3A电源管理IC。

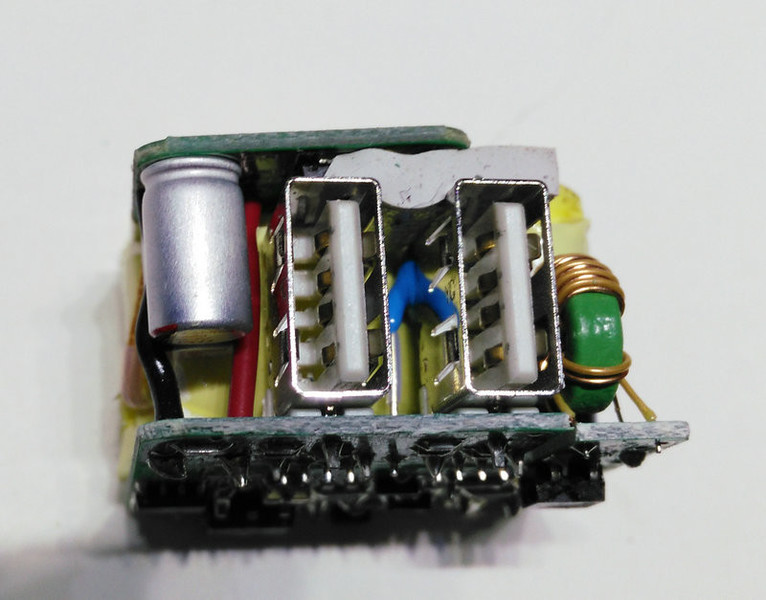

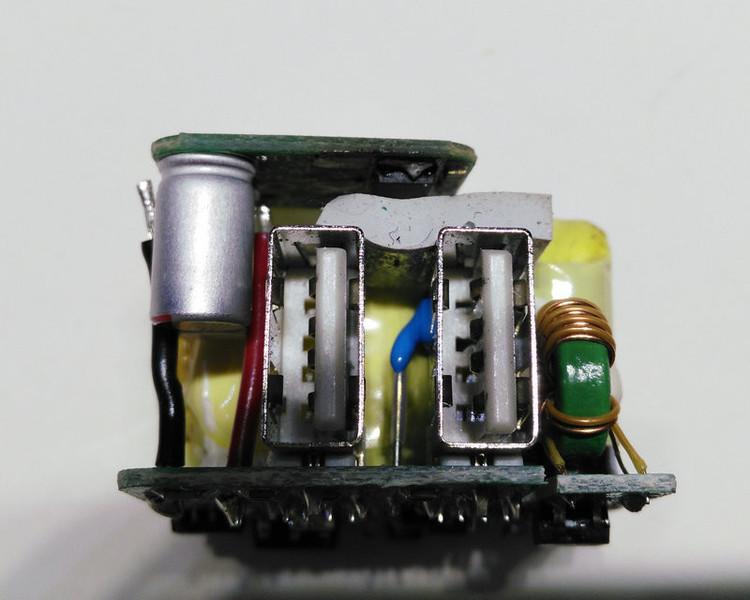

双USB口和第二层电路板中间还有一片导热垫。

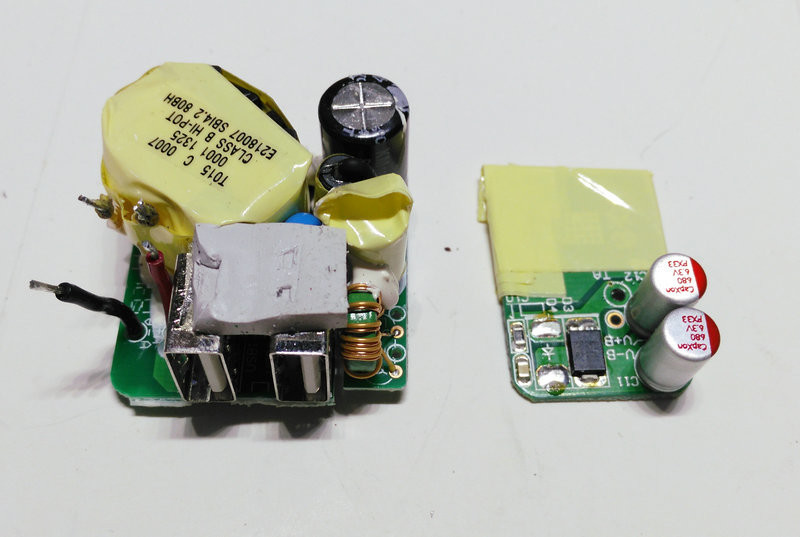

分离两块电路板。

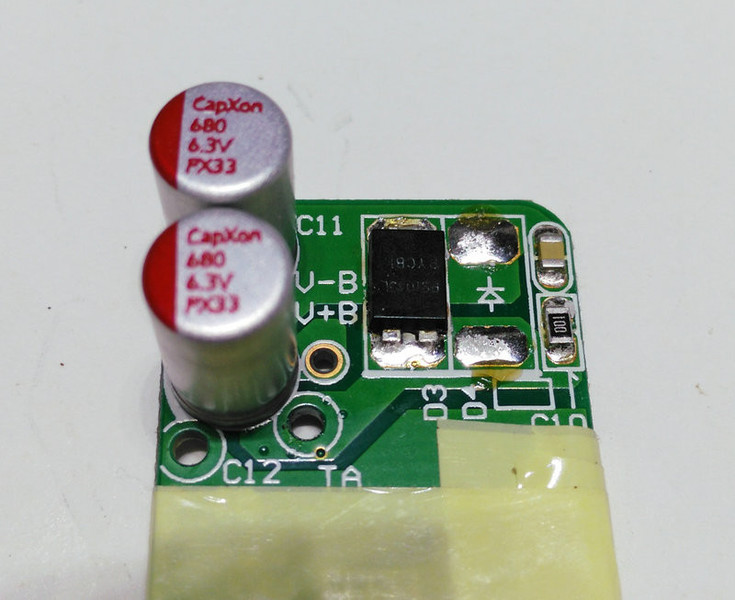

二极管少了一颗？

这块导热垫就是给那二极管散热用的。

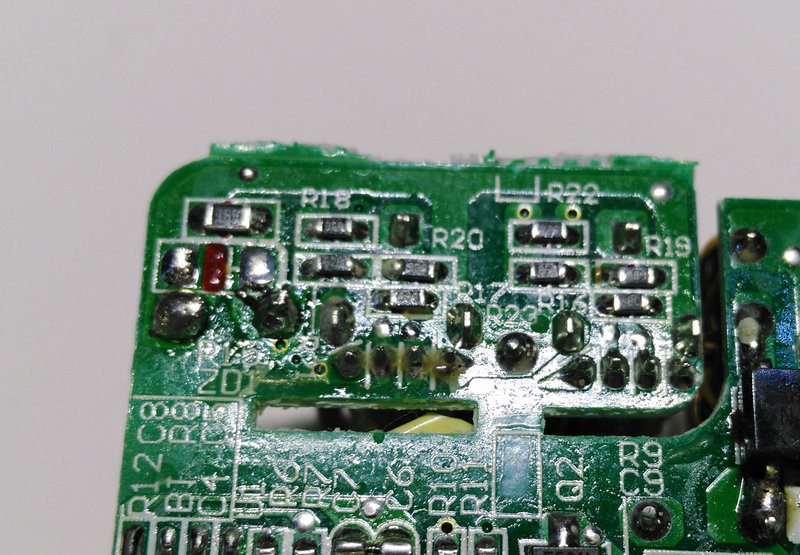

双USB口均有识别电阻。

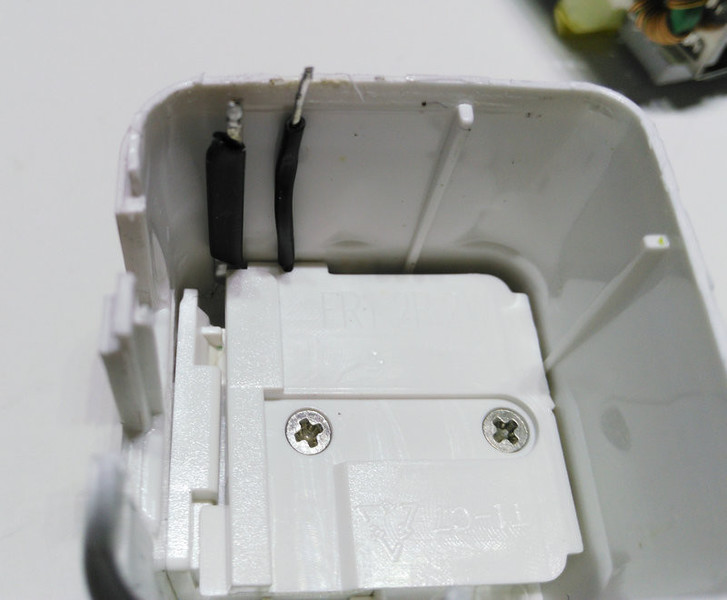

拆了这下螺丝，可以拿下折叠插头的盖板。

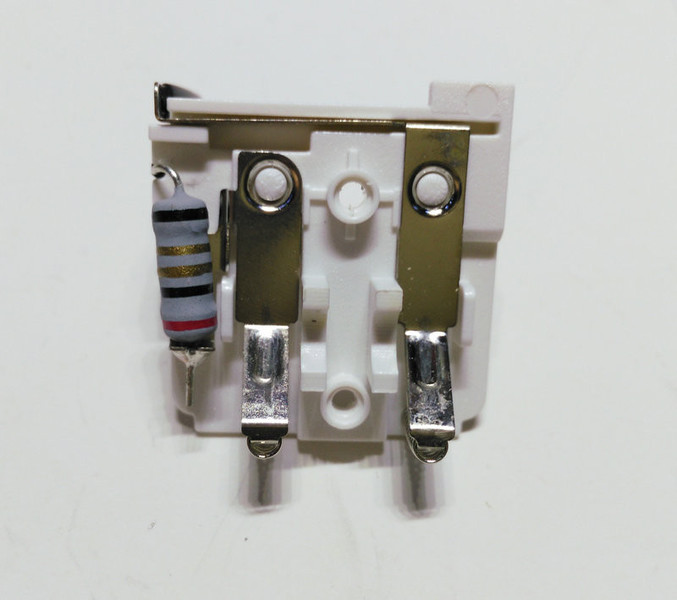

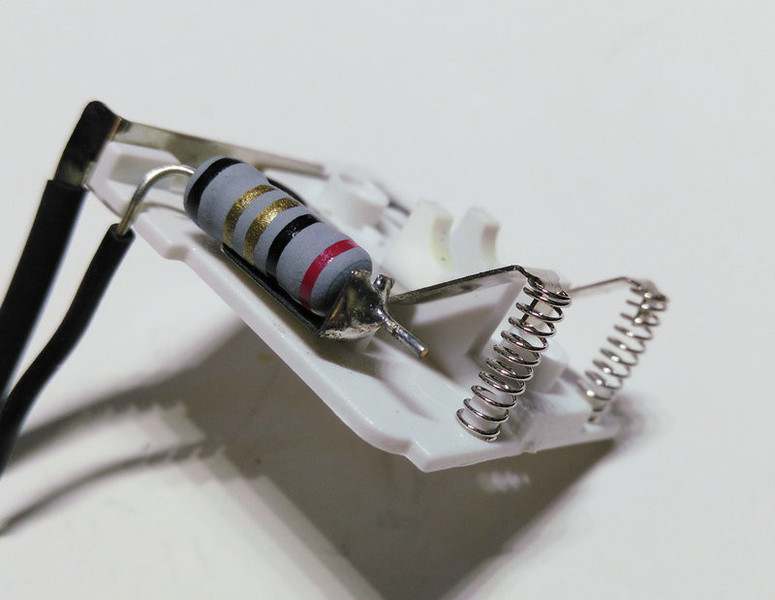

保险电阻直接焊在插头触点上了。

触点还有弹簧支撑。

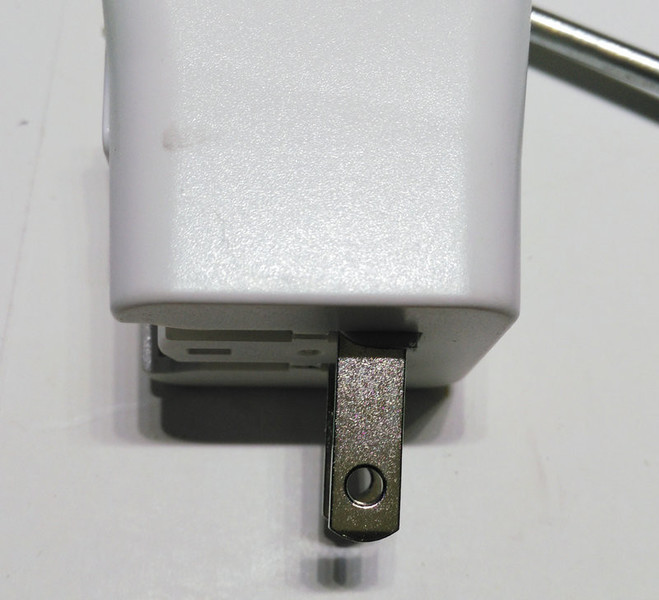

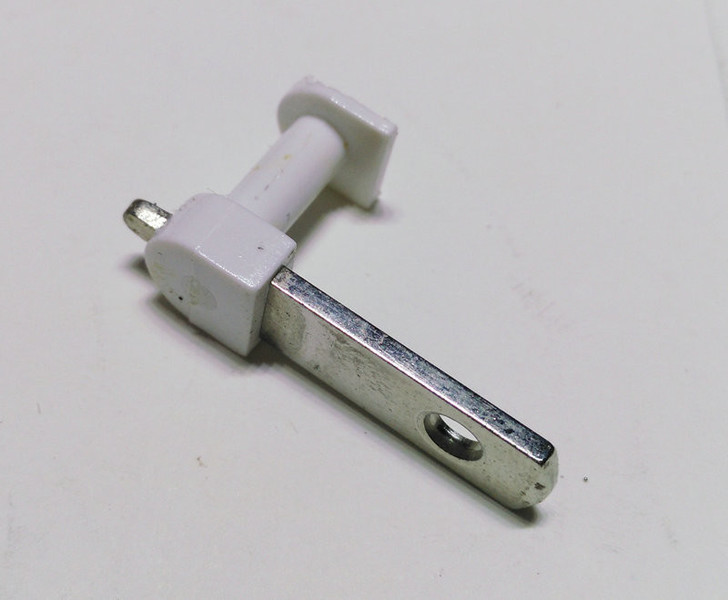

断腿儿的插头。

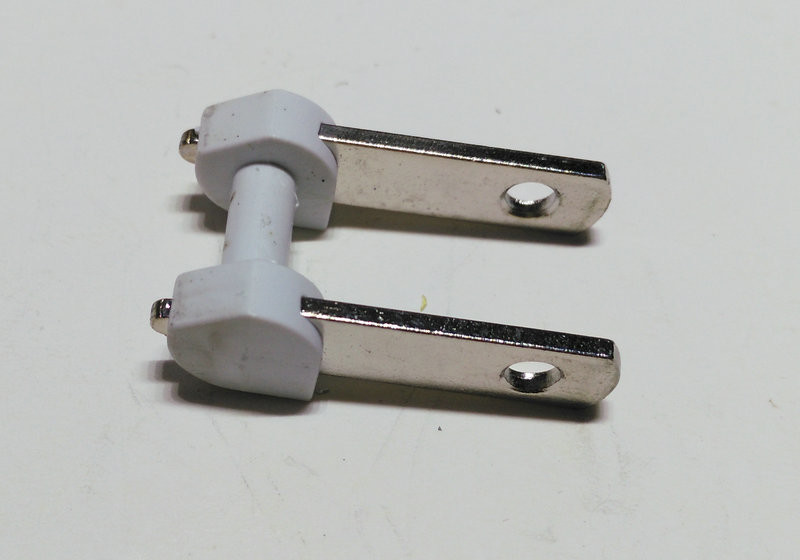

找了个其他折充电头上的折叠插头，准备装上试试。

装上以后倒是可以用，但是，插头伸不直。

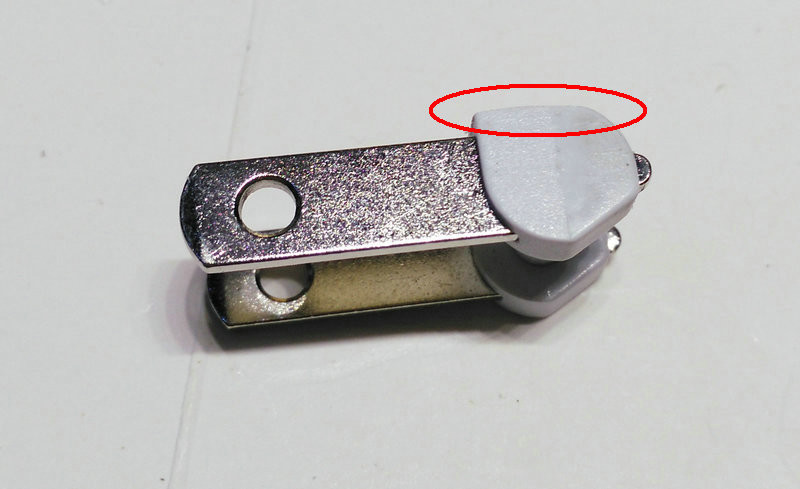

仔细看了下两个插头，这位置不太一样。用锉刀打磨一下。

装回去再试，腿儿可以伸直了！

装好以后试机，无输出。。。这郁闷。

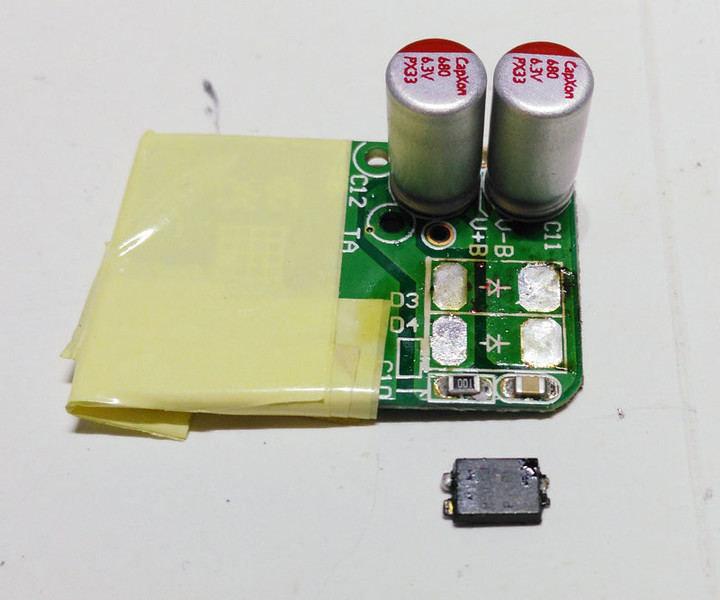

检查一圈发现这个二极管击穿了。

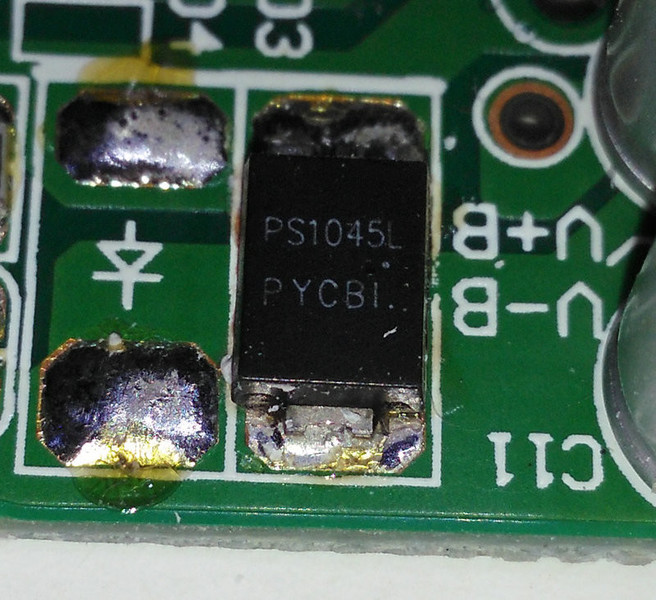

45V10A双肖特基。

找其他废板子，拆了个。

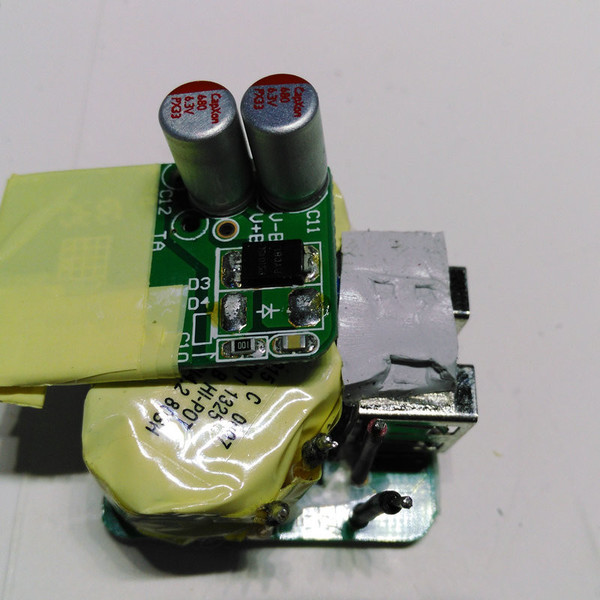

装回的时候直接焊到下面的焊盘上。

换个位置以后，装回电路板的时候这二极管正好在导热垫的中间。
如果按照原位置焊回的话，这二极管只有一半可以压在导热垫上。

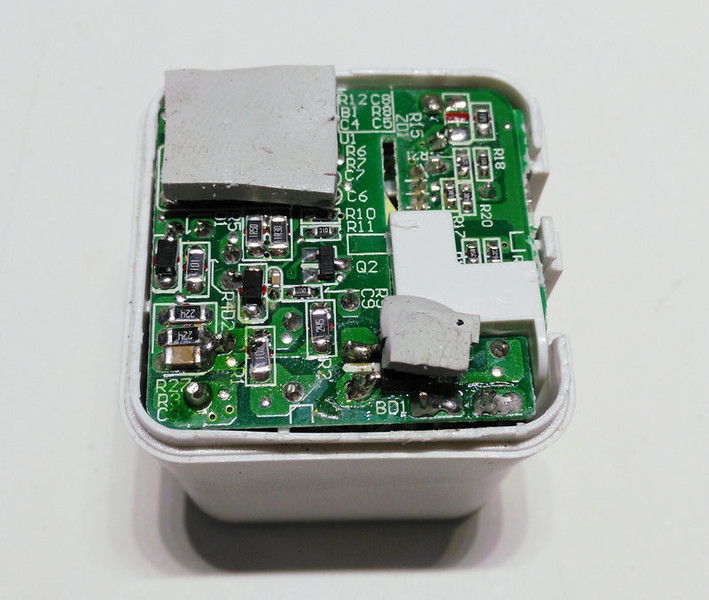

贴好MOS和整流桥上的导热垫，扣上上盖。

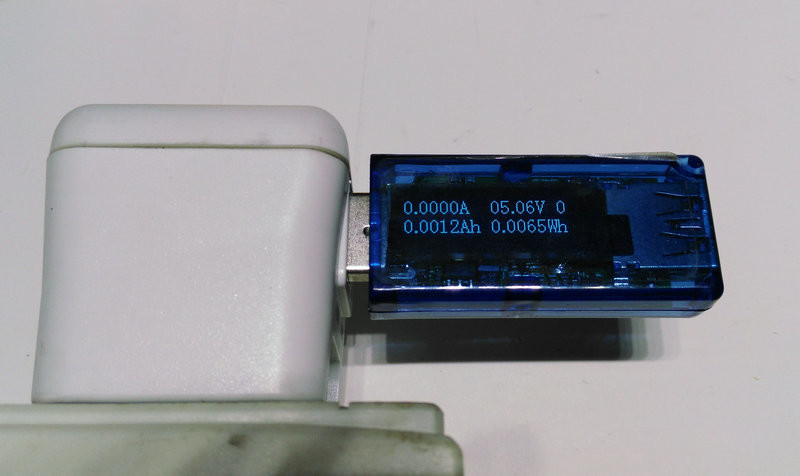

通电再试，有输出了。空载5.06V。

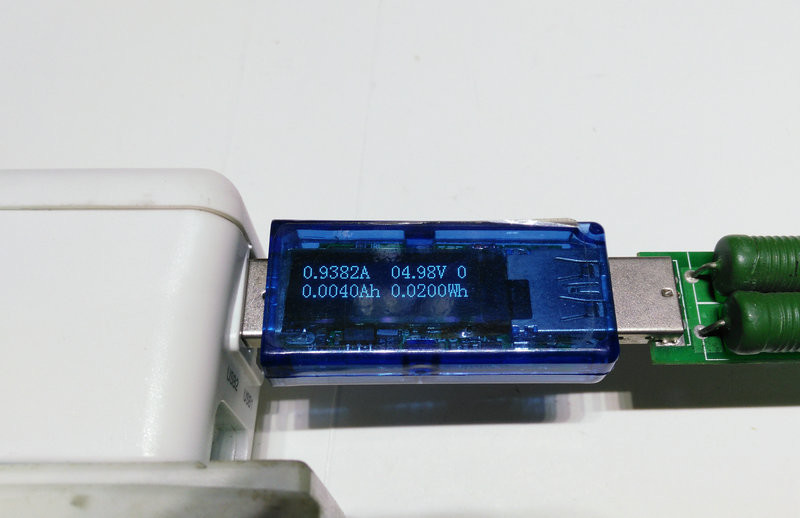

0.93A负载时电压4.98V。

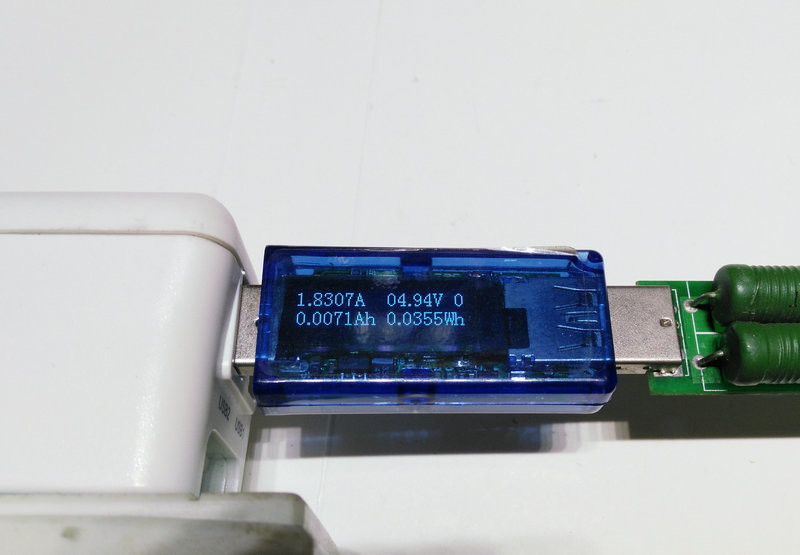

1.83A负载时，电压4.94。

胶水粘好上盖，修复完成。
虽然不支持快充，但是2A输出再加上这么小的体积，出门带着的话也是很方便的！
