日置3238台式万用表七段数码管缺段修复

光速飞行 · 发表于 2018-10-2 10:48:57

dgpower 发表于 2018-10-2 10:45
我看有朋友自己贴片LED来DIY这机器的数码管

这才是大工程

有时间重新做一块显示板也可以的。

atz123 · 发表于 2018-10-6 20:29:14

吹这能好？原理是什么呢？

光速飞行 · 发表于 2018-10-6 20:44:18

本帖最后由光速飞行于 2018-10-6 20:47 编辑

atz123 发表于 2018-10-6 20:29
吹这能好？原理是什么呢？

因发光段，时亮时不亮，就正明发光段没有坏，只电路这间接触不良，用热风枪加热硅胶使其熔化，电路接触就会更紧，也可能分离，所以只能赌上一把，接紧电路就好，分离就坏。

光速飞行 · 发表于 2018-10-8 15:23:54

本帖最后由光速飞行于 2018-10-8 15:50 编辑

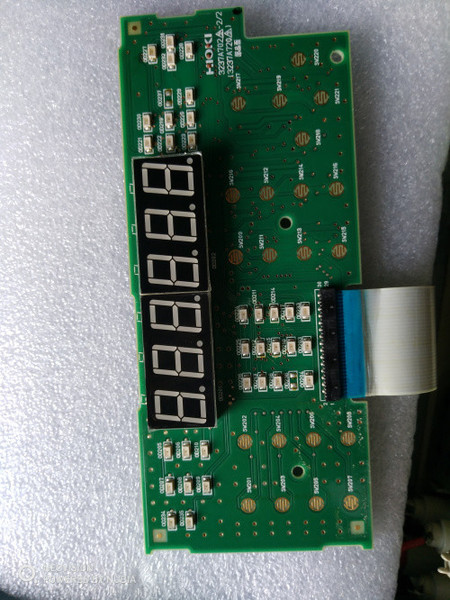

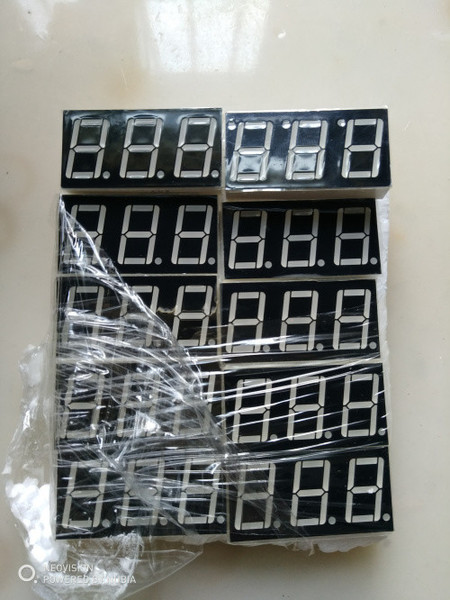

买的数码管，到家了。一起买了十个，三位带小数点的七段数码管，三位共阴型数码管。

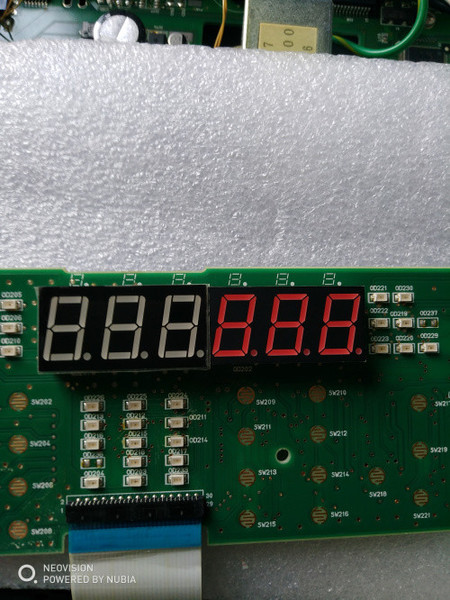

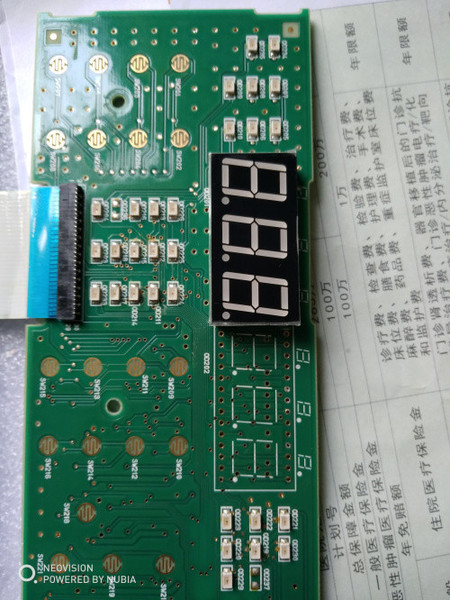

装上去脚位一样的。

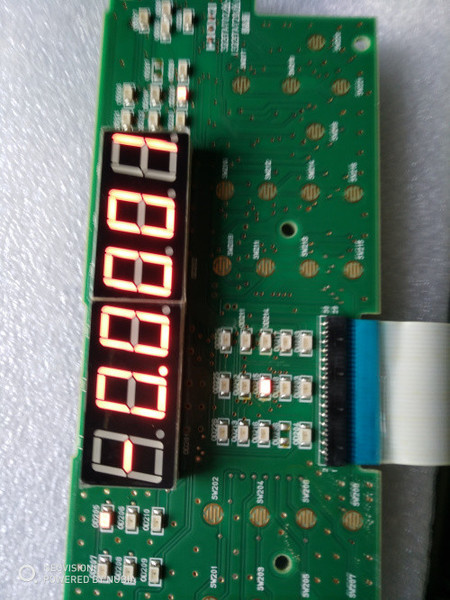

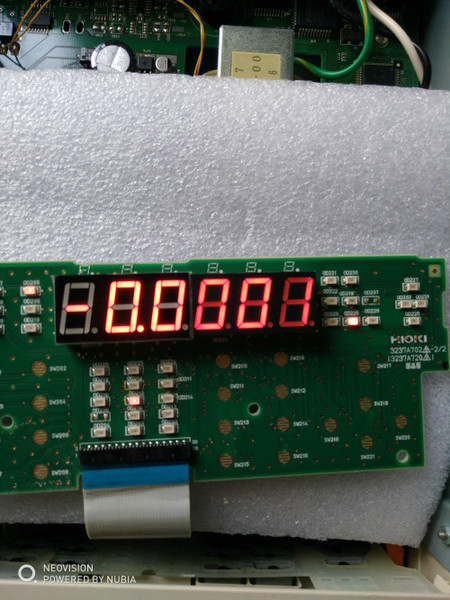

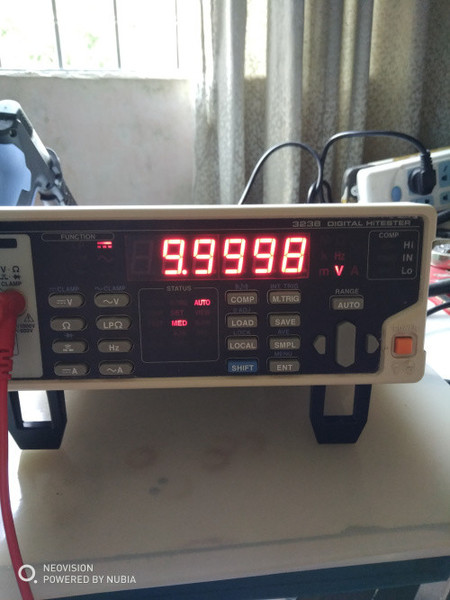

上电看了，有色差，要全换了。

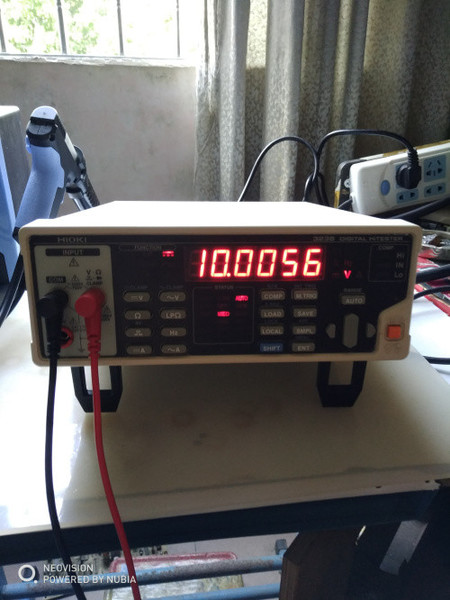

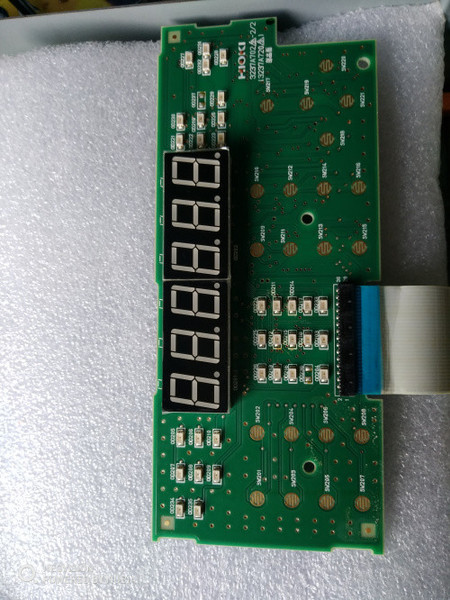

按好了，就这样子。

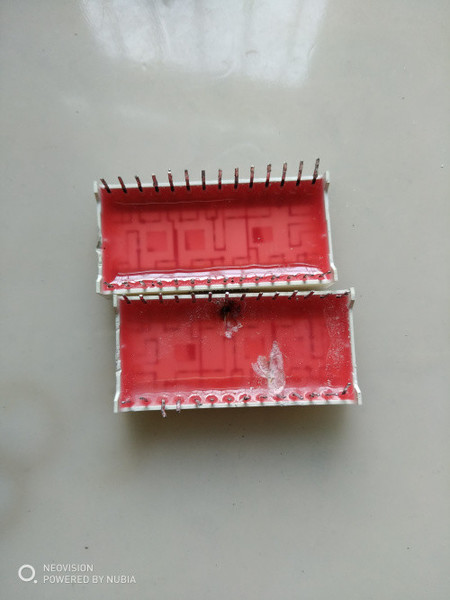

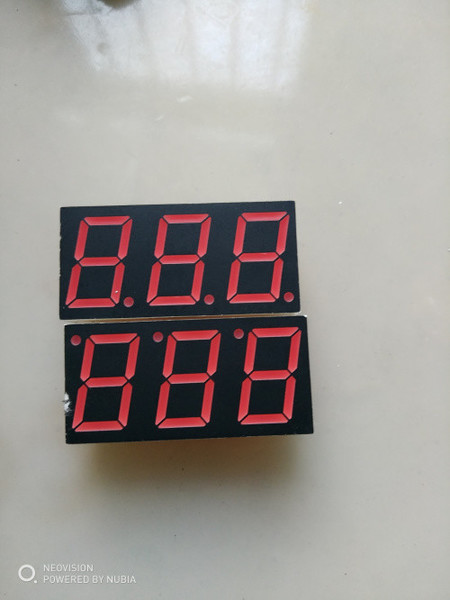

换出来的数码管。买回来的没原装的显示段做得好看，好在能用。

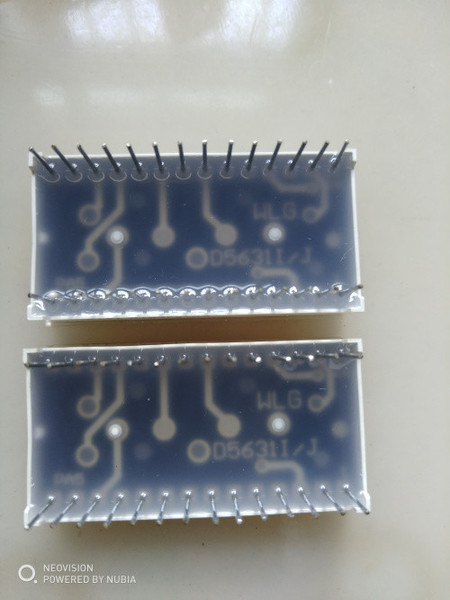

拆出来的



5460 · 发表于 2018-10-8 21:26:02

好手艺，这么顺利就修复了

光速飞行 · 发表于 2018-10-9 00:24:20

5460 发表于 2018-10-8 21:26
好手艺，这么顺利就修复了

这个可不是什么顺利的事，是真的懂数码管原理，才这么顺利的，不懂的话是不可能这么顺的。

5460 · 发表于 2018-10-9 19:28:11

光速飞行发表于 2018-10-9 00:24
这个可不是什么顺利的事，是真的懂数码管原理，才这么顺利的，不懂的话是不可能这么顺的。 ...

也是，我就不知道怎么修

光速飞行 · 发表于 2018-10-9 21:00:57

5460 发表于 2018-10-9 19:28
也是，我就不知道怎么修

谁都懂，不难的，哈哈

锐意如风 · 发表于 2018-10-10 13:53:08

光速飞行发表于 2018-10-8 15:23
买的数码管，到家了。一起买了十个，三位带小数点的七段数码管，三位共阴型数码管。

明显原装的做工要好一些。

光速飞行 · 发表于 2018-10-10 14:03:53

本帖最后由光速飞行于 2018-10-10 14:05 编辑

锐意如风发表于 2018-10-10 13:53
明显原装的做工要好一些。

国产的上下段不修边角，就一个直角，显示没原装的好看。
