松下EH-HE94头皮按摩器

jsycwnw

不会玩表，拆个小电器分享，活跃论坛。
使用者体验评价很舒服，据说要近500元，真实的保健效果不得而知。偶见，属于偷拆，不多语，尽量拆详细，结构细节均在图中，大家看吧！

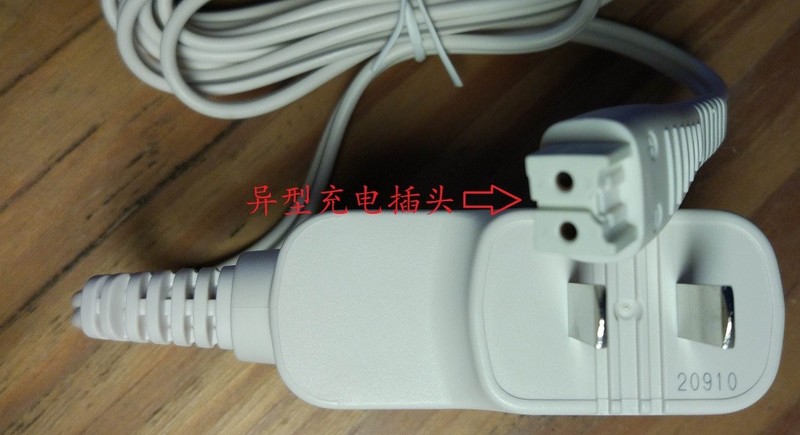

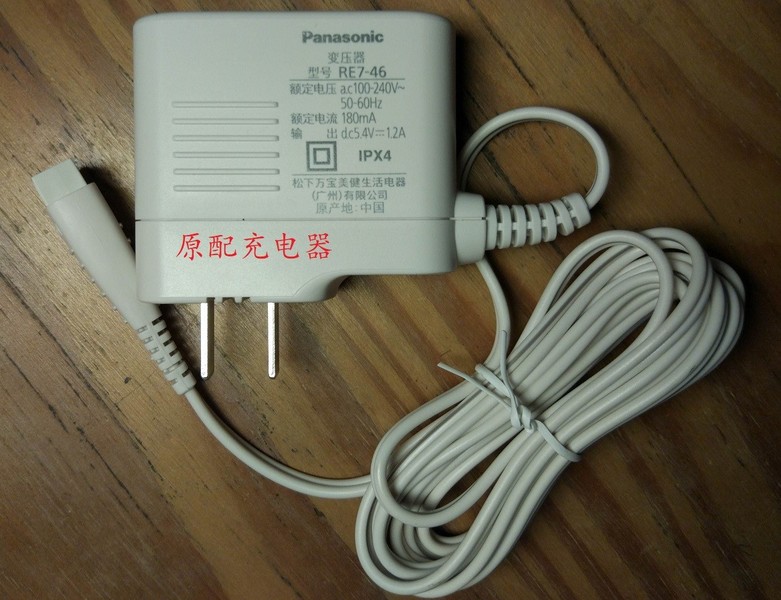

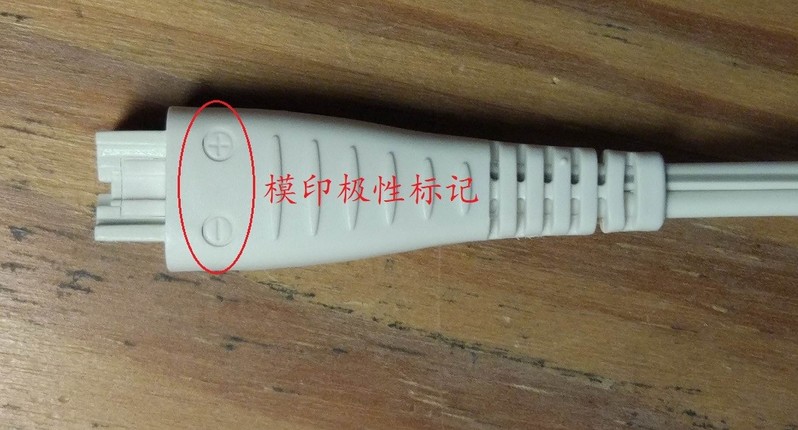

原配充电器

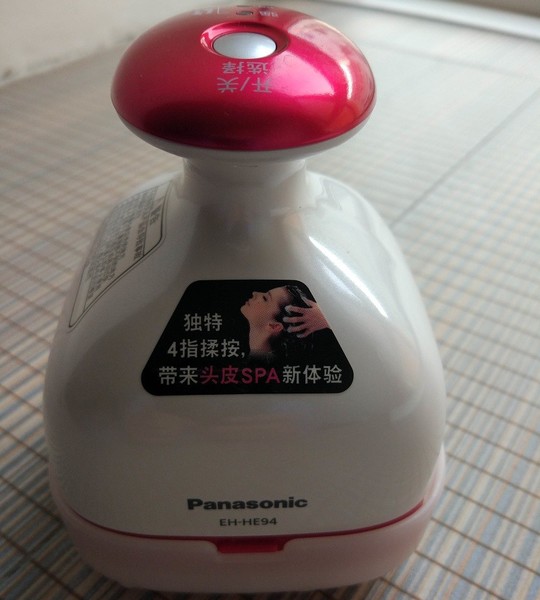

猪脚

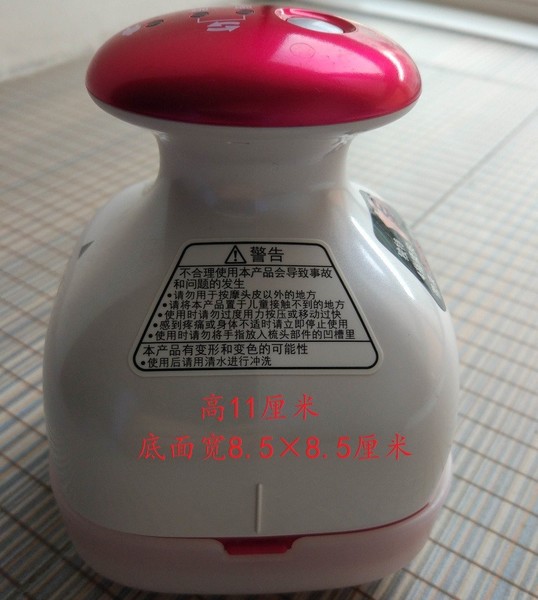

三围

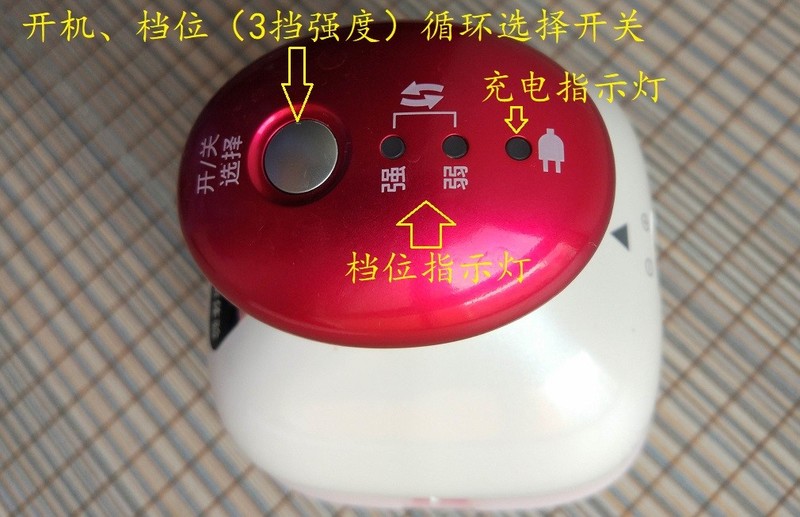

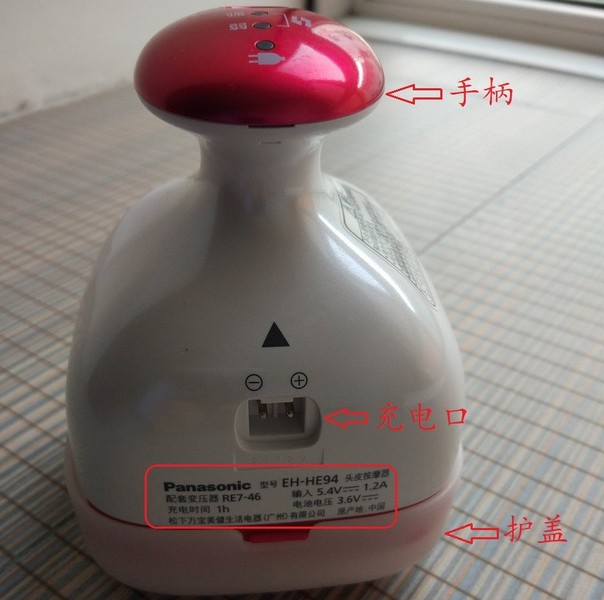

操控手柄一览

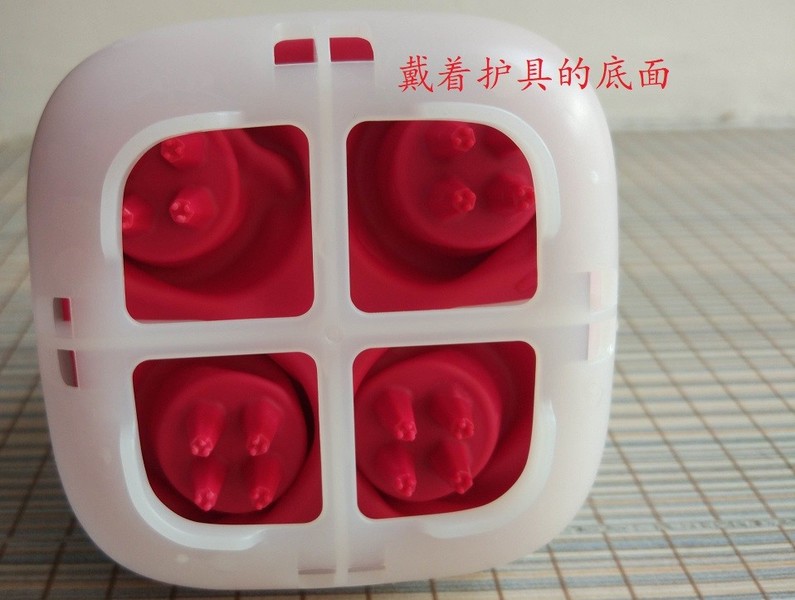

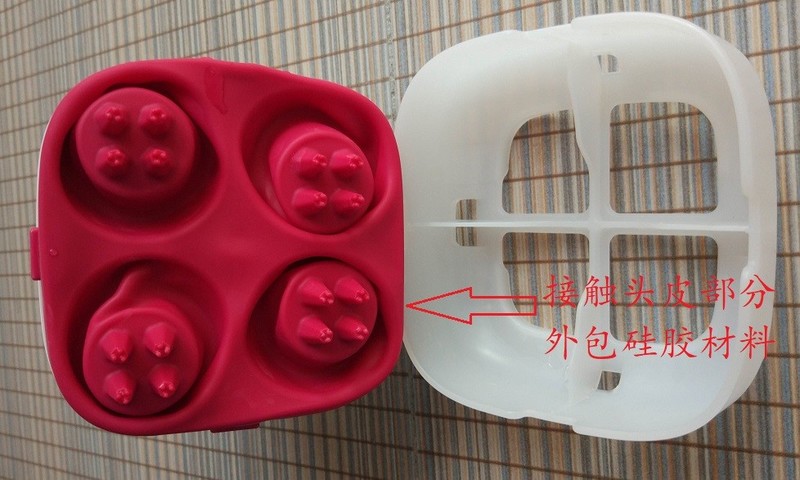

取下护具

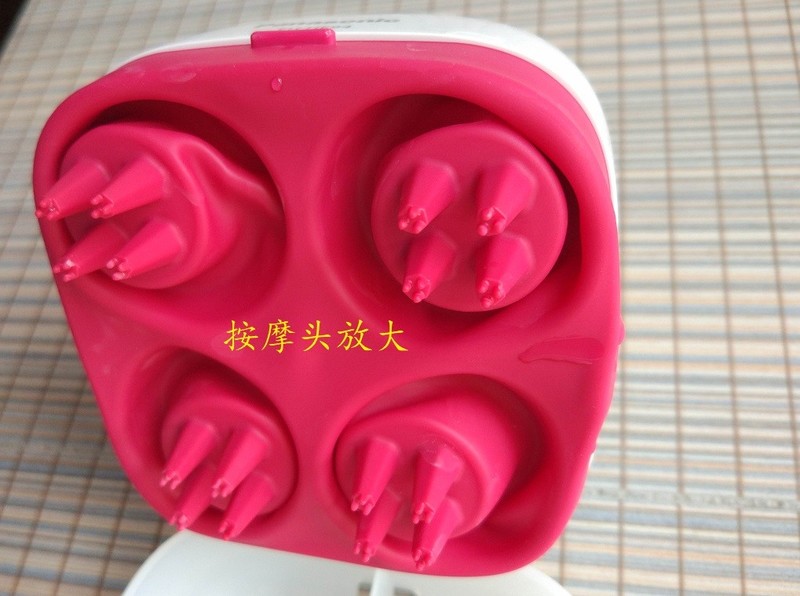

功能面全貌

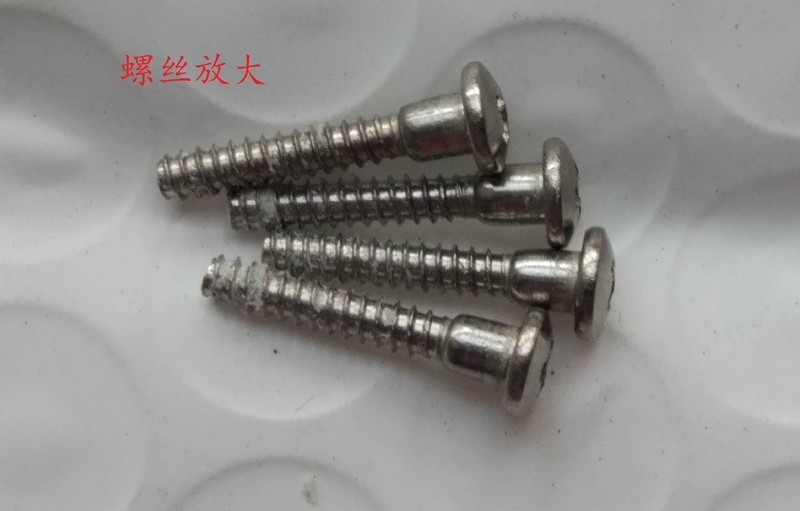

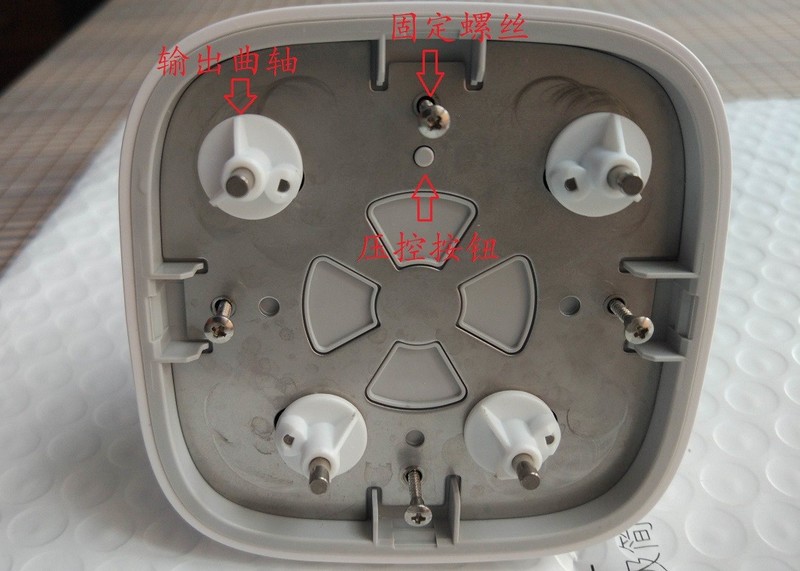

固定螺丝特写

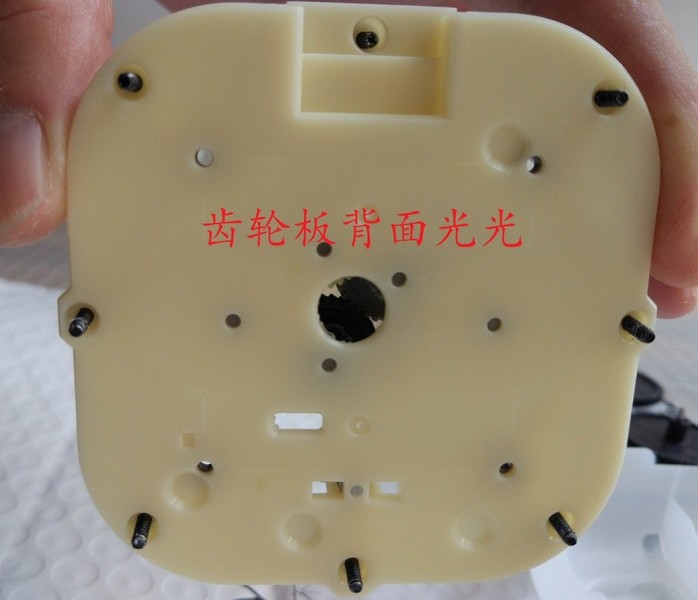

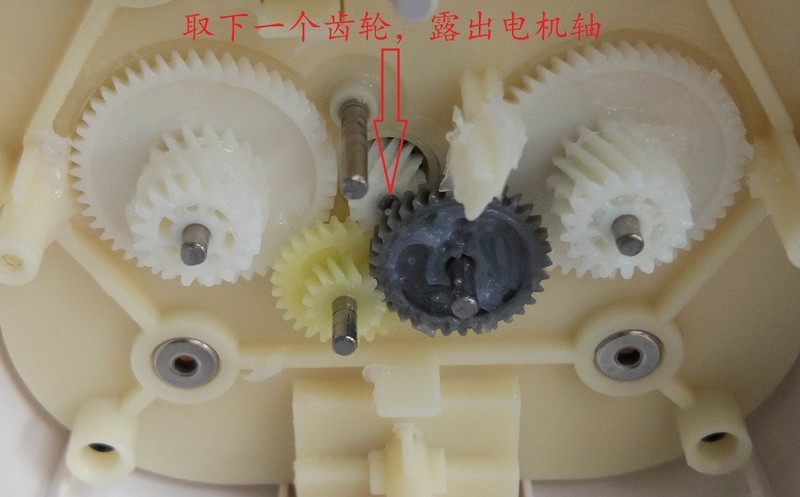

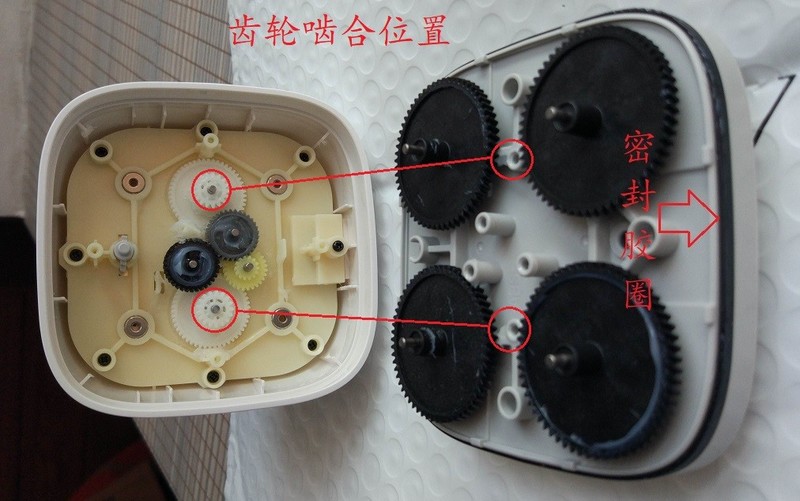

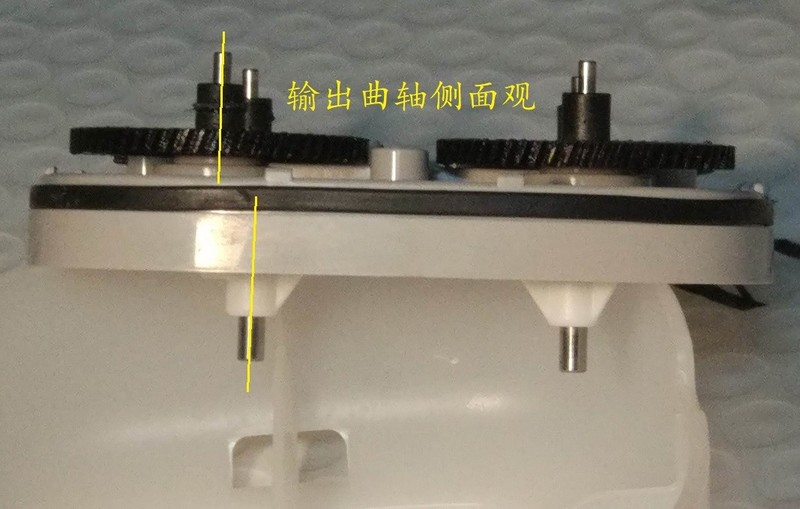

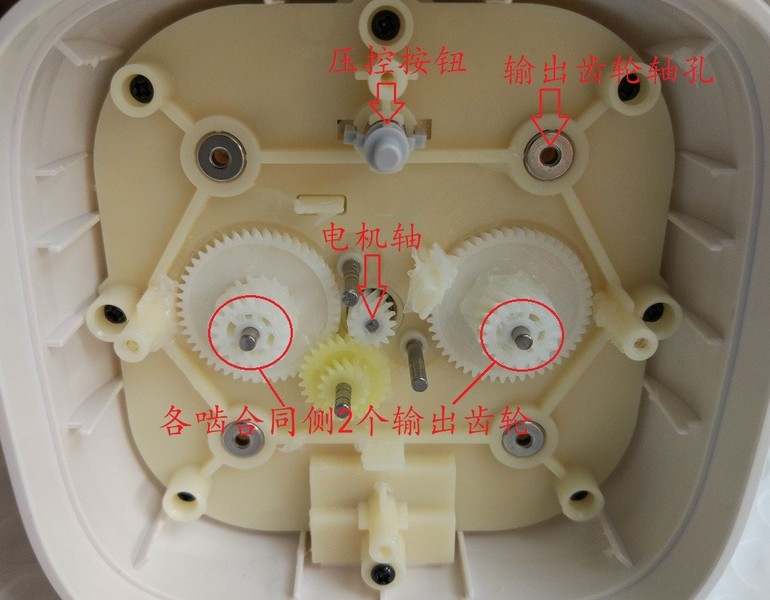

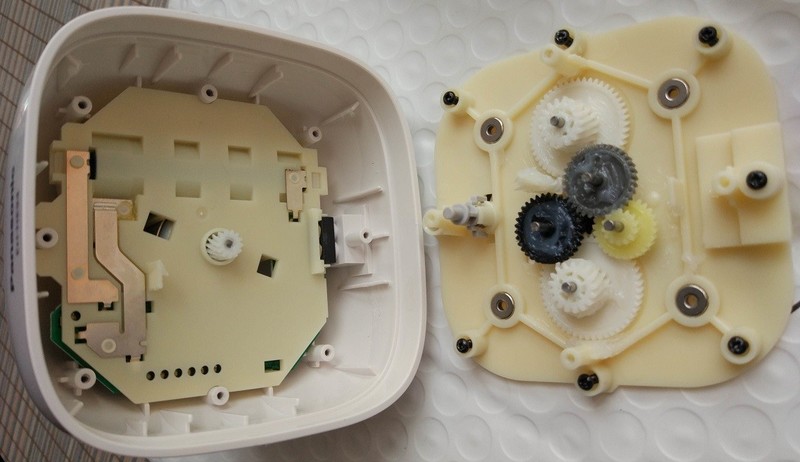

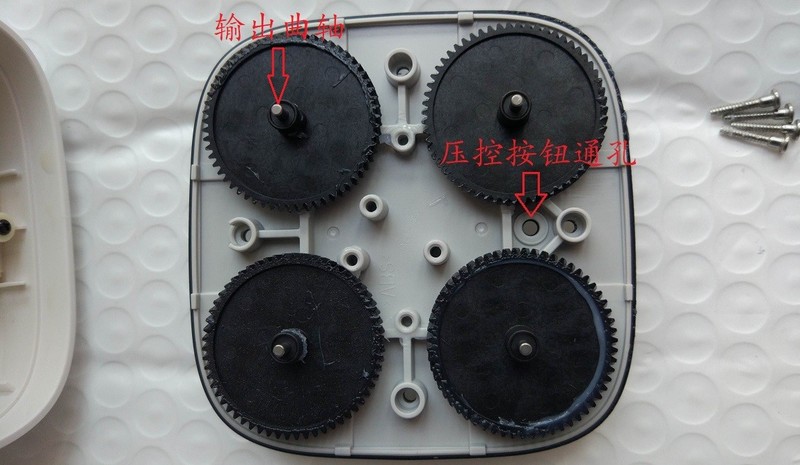

齿轮啮合关系

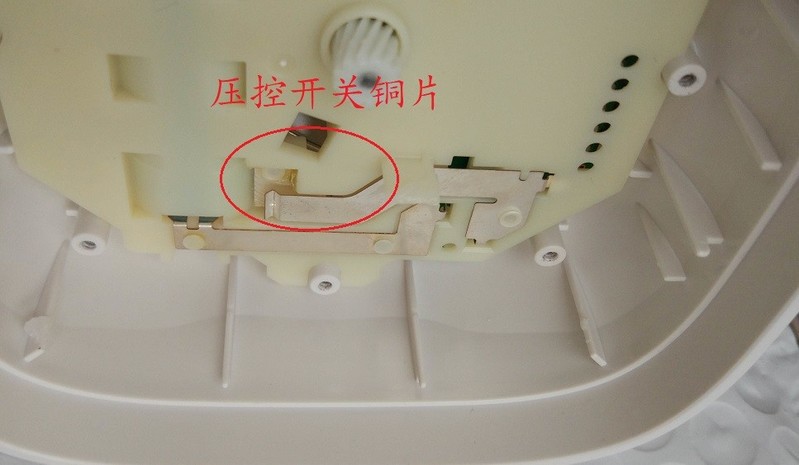

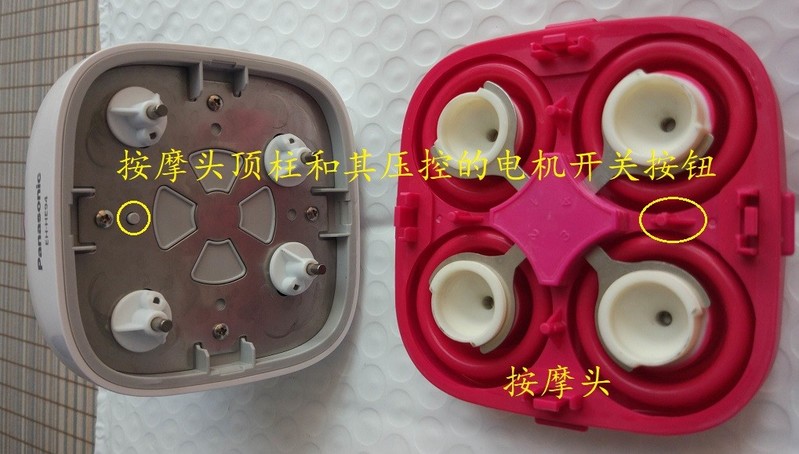

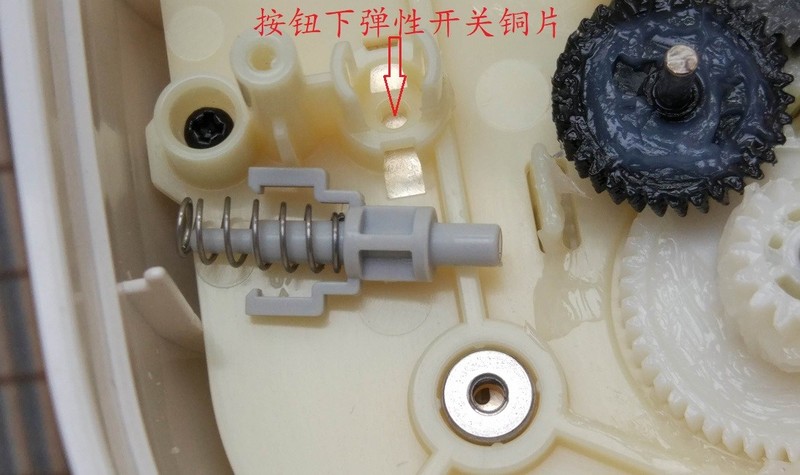

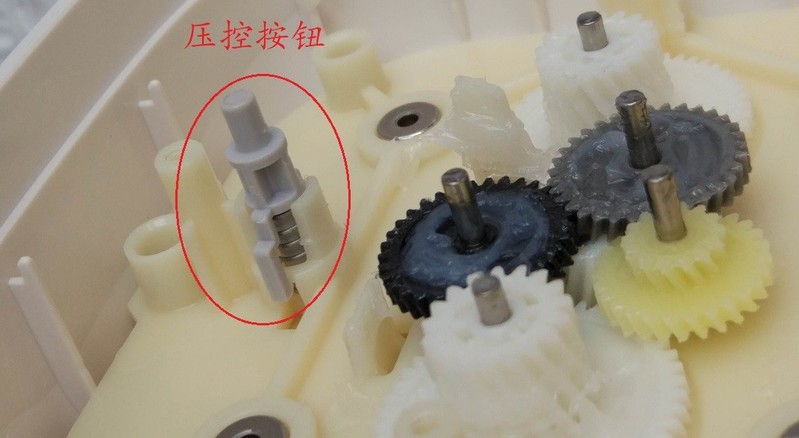

功能头安装后，方能接通电路的压控按钮

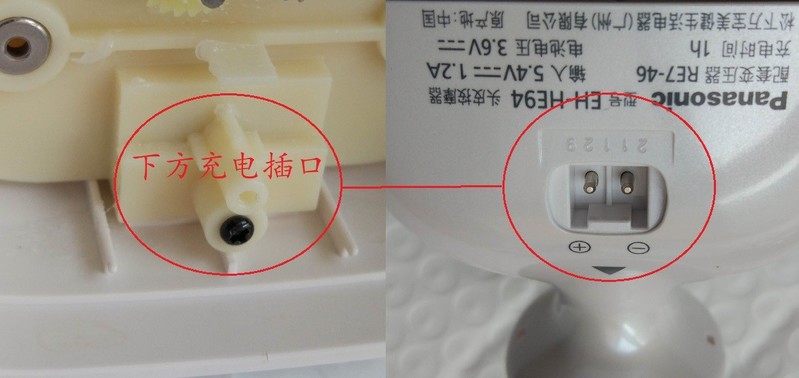

充电口位置内、外观

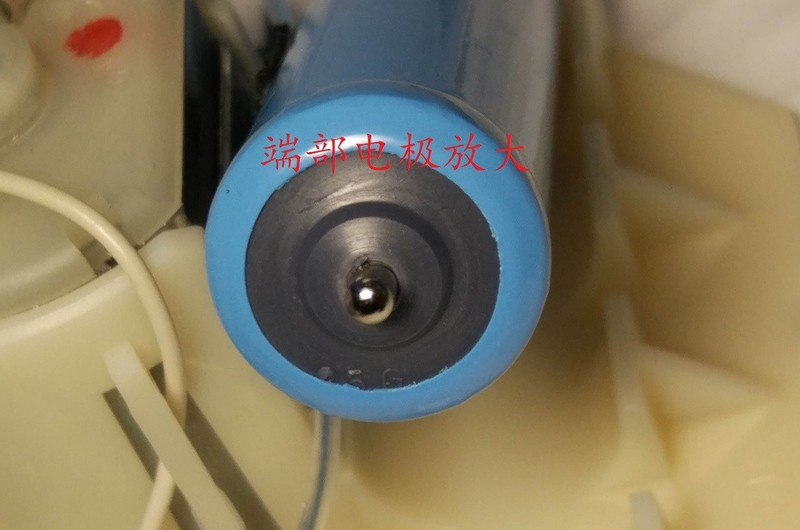

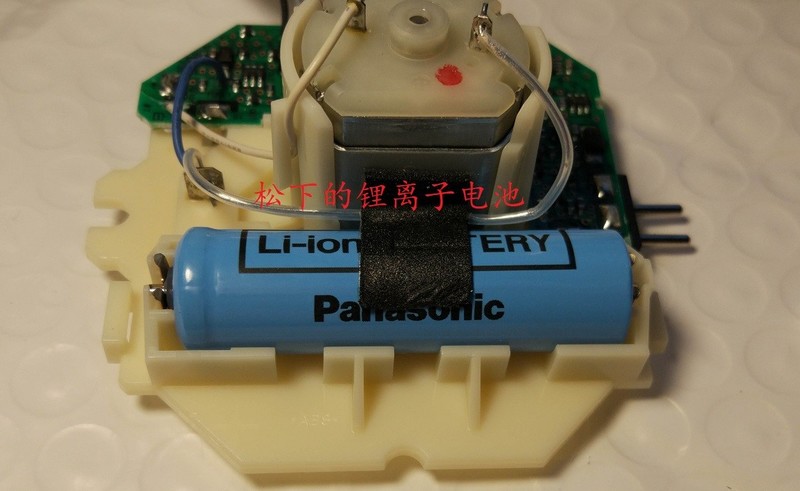

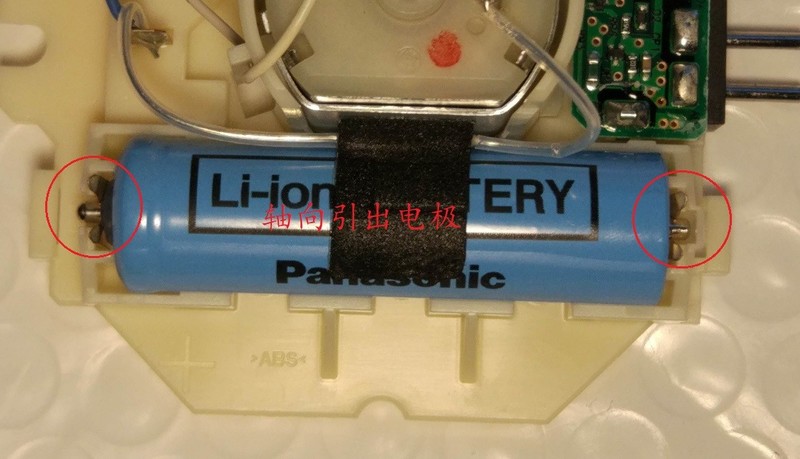

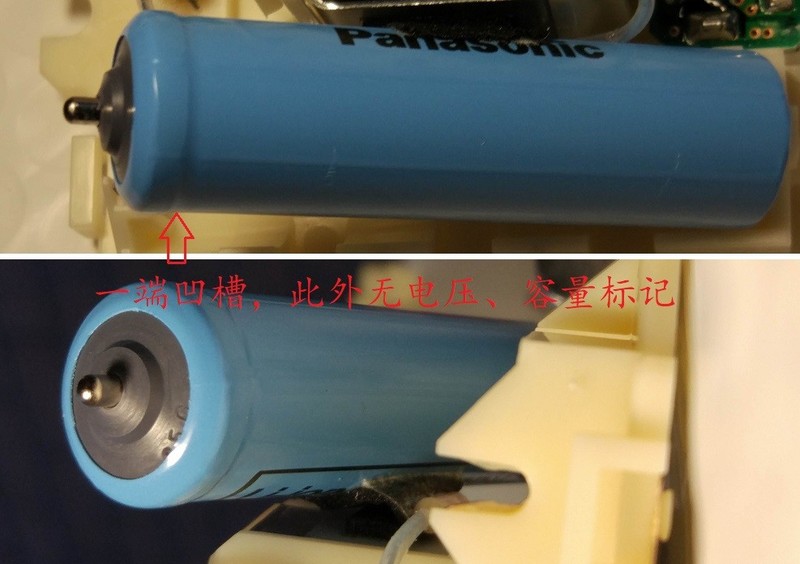

继续拆

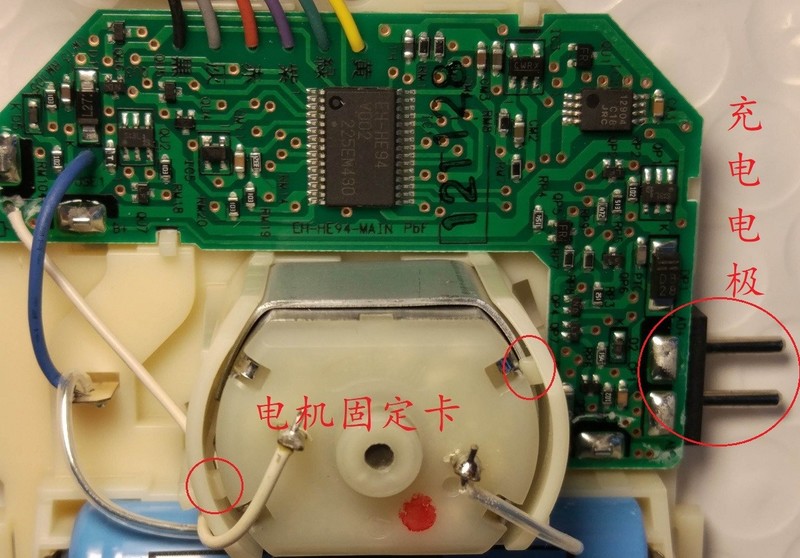

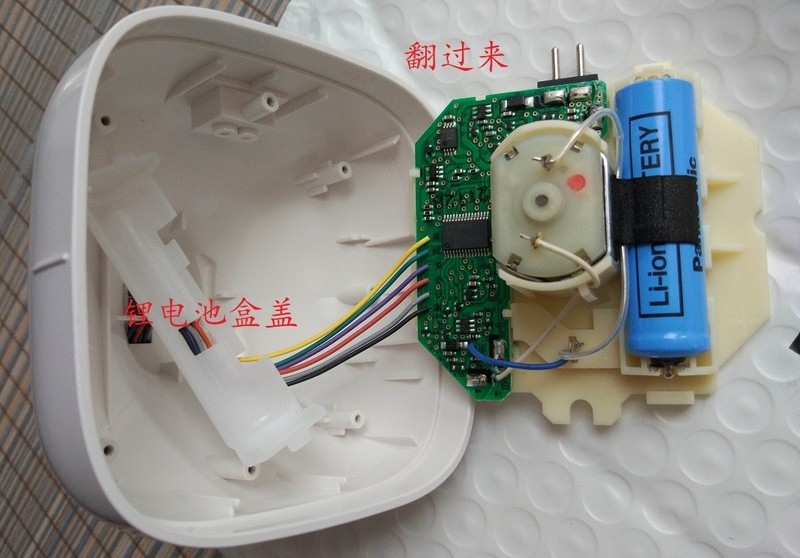

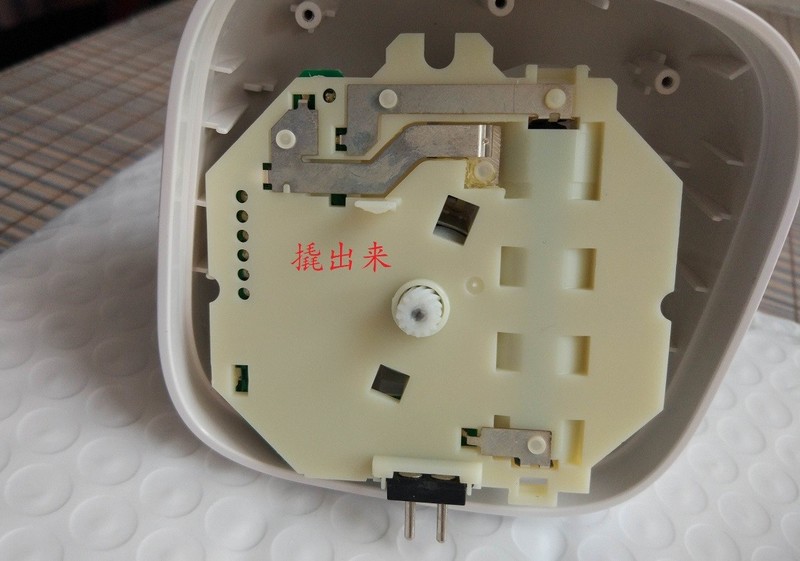

电路板全貌

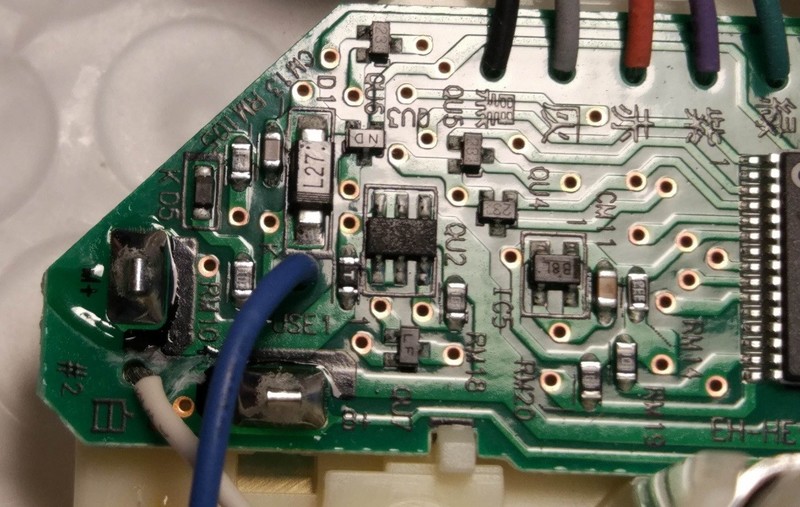

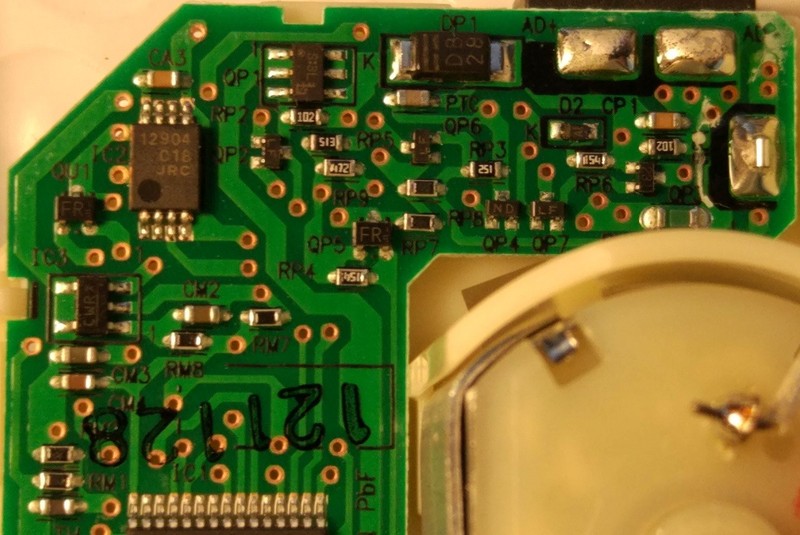

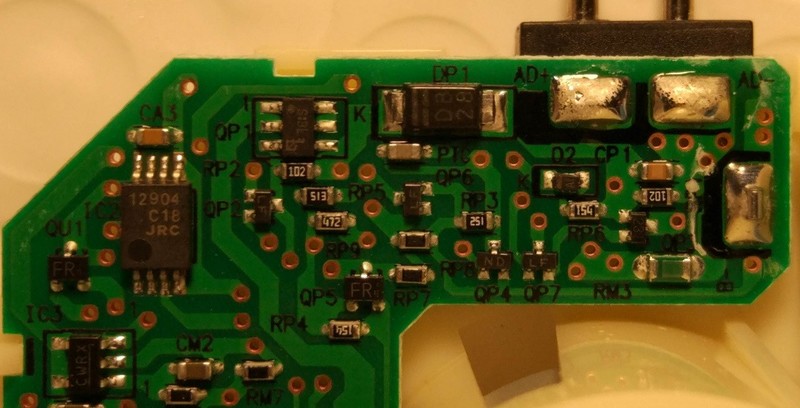

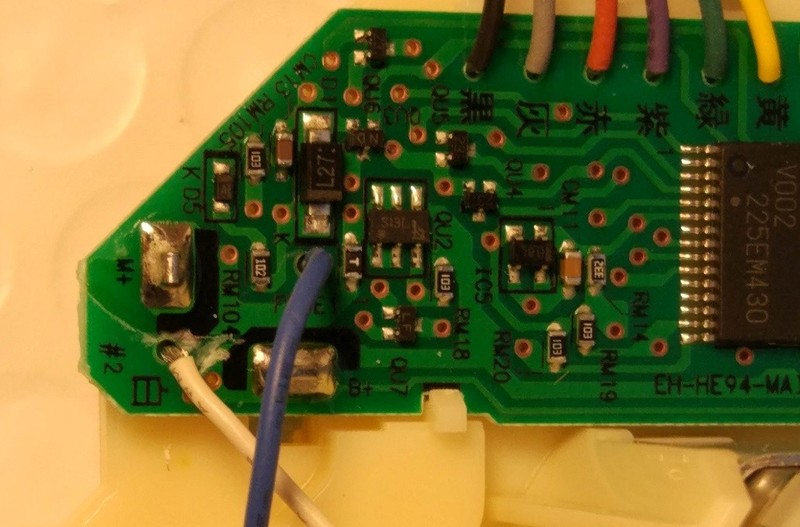

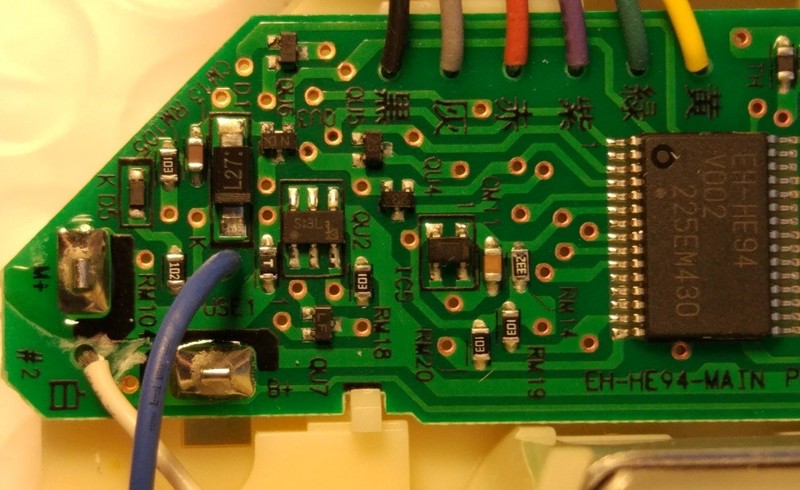

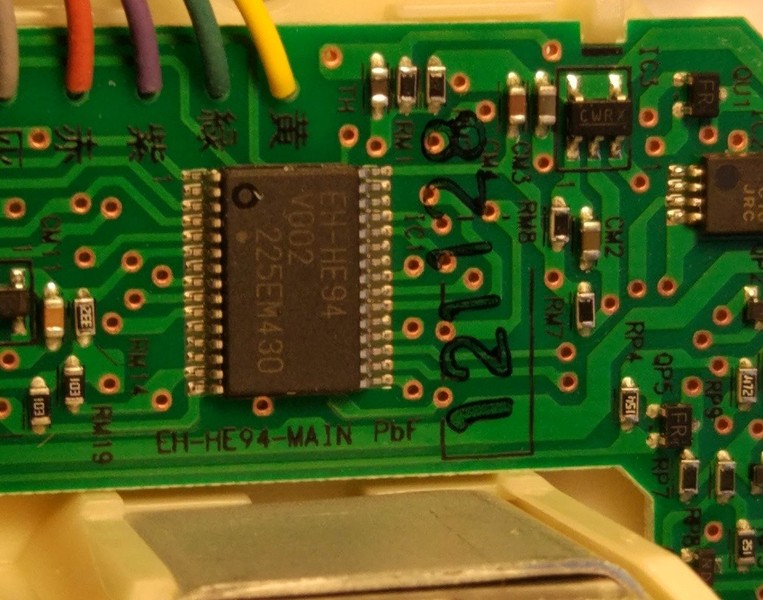

电路板细节

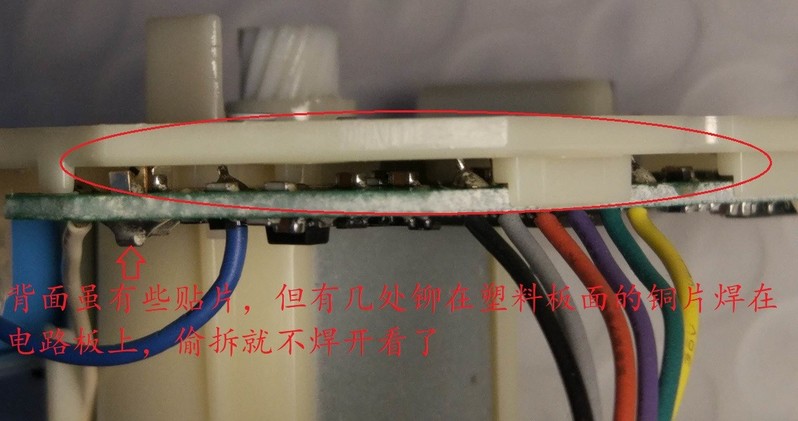

电路板背面还有几个贴片，不能无损拆开，将就看了

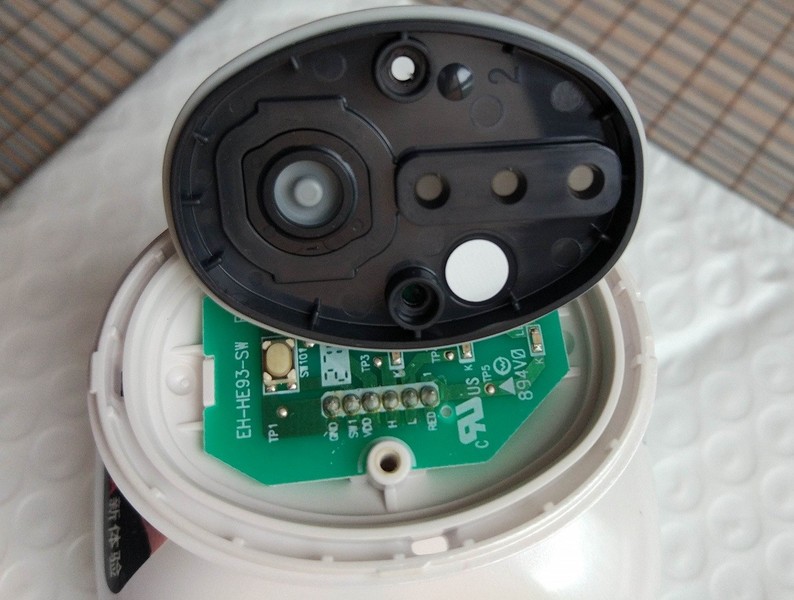

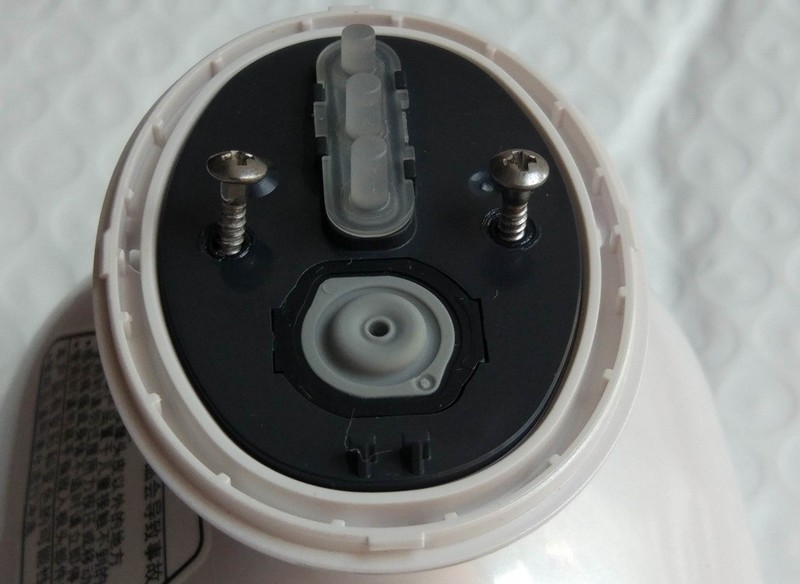

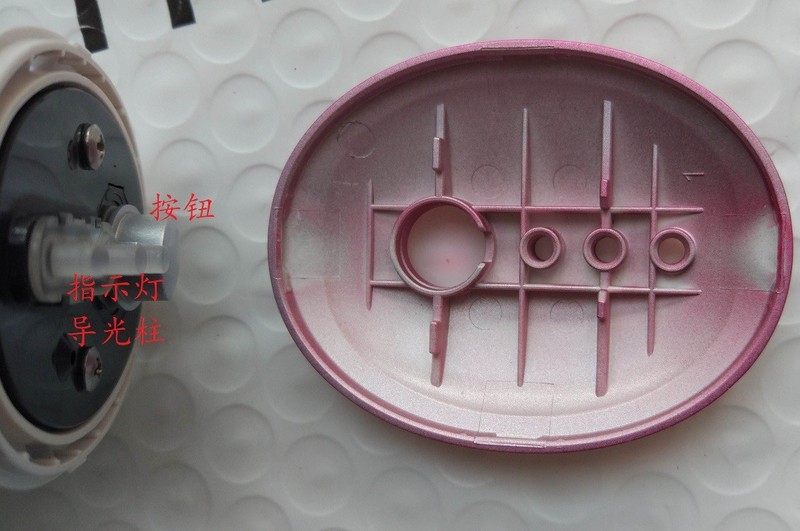

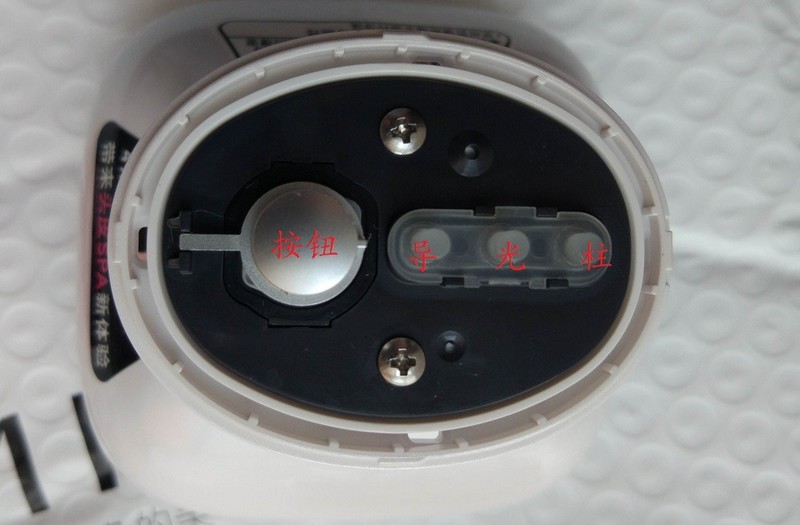

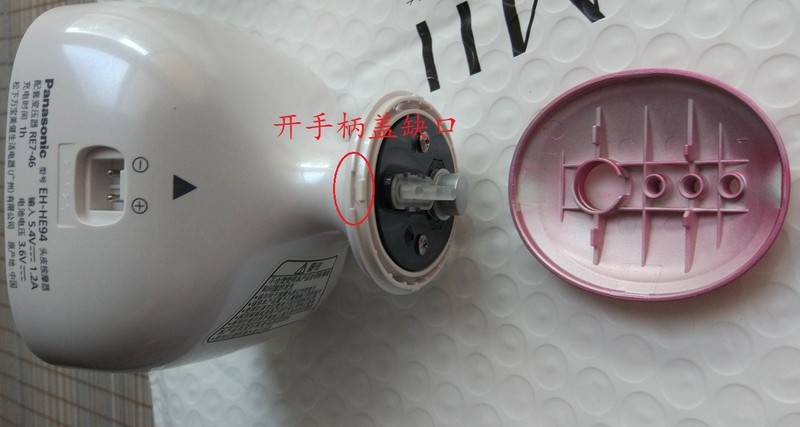

拆操控手柄。卡扣连接，从缺口处撬开

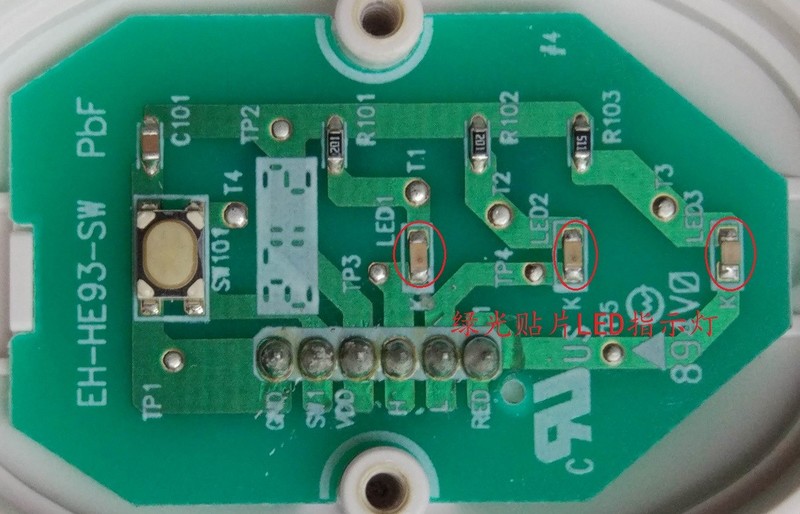

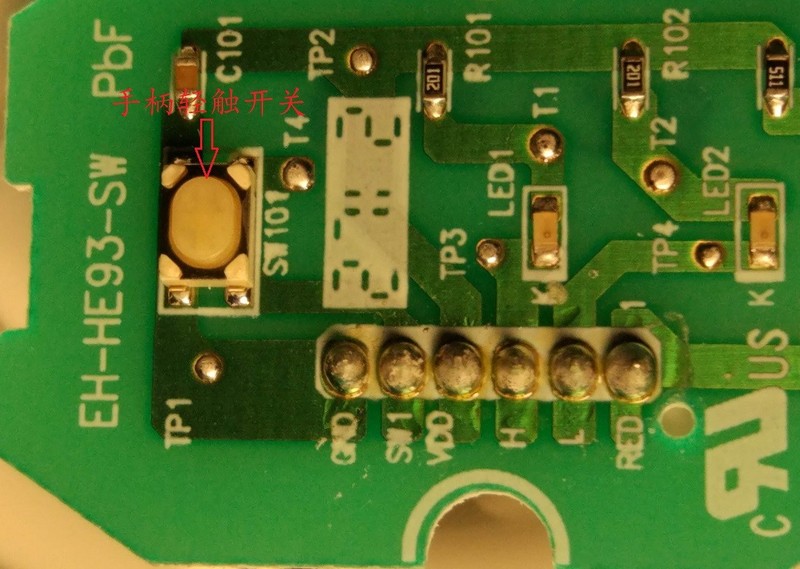

小块电路板，极少的几个贴片

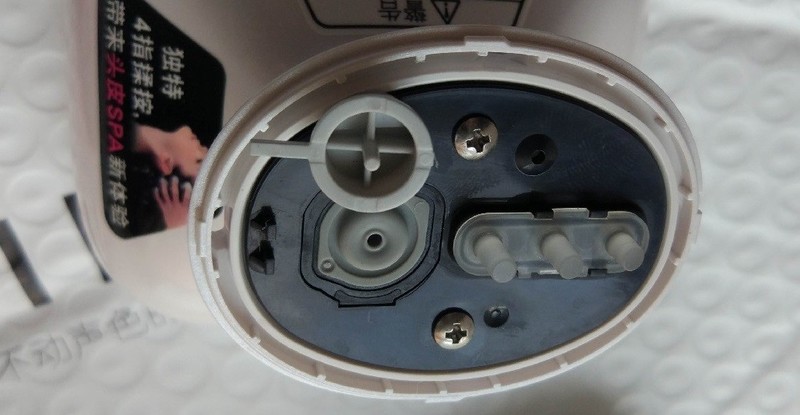

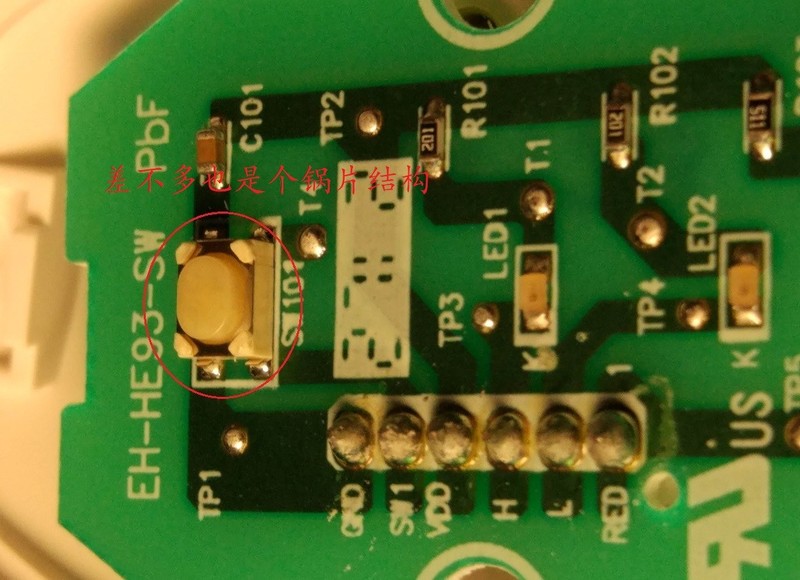

轻触开关的手感不错

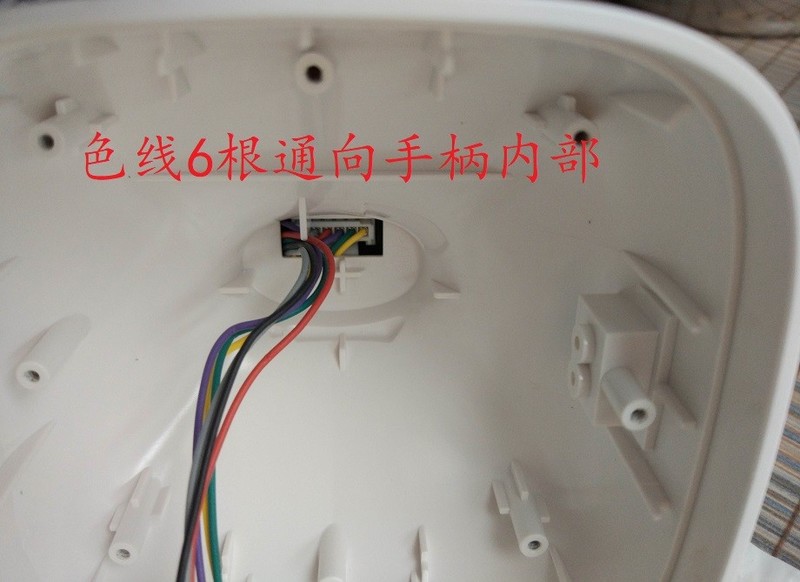

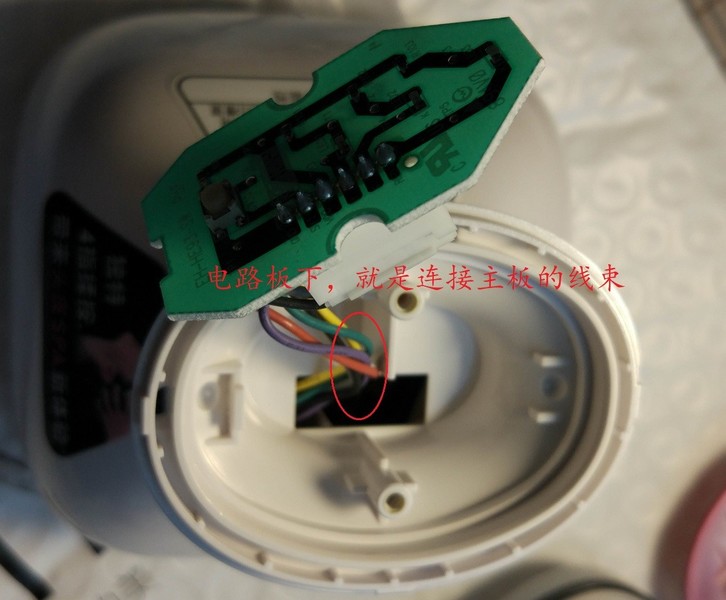

电路板下空腹

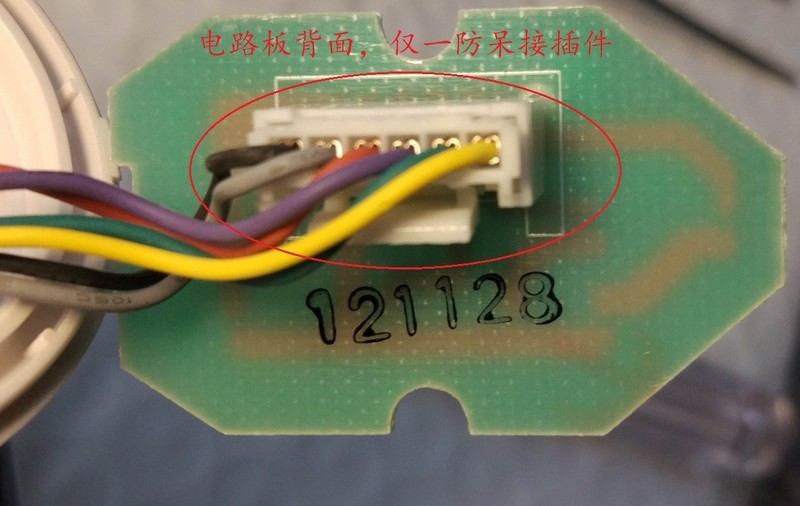

电路板背面，就1个防呆6Pin接插口

拆完了。祝坛友国庆快乐！
