寻求ZT-X通断蜂鸣延迟问题解决方案既制作刷机线刷机体会

儒生

C:\Documents and Settings\Administrator\桌面

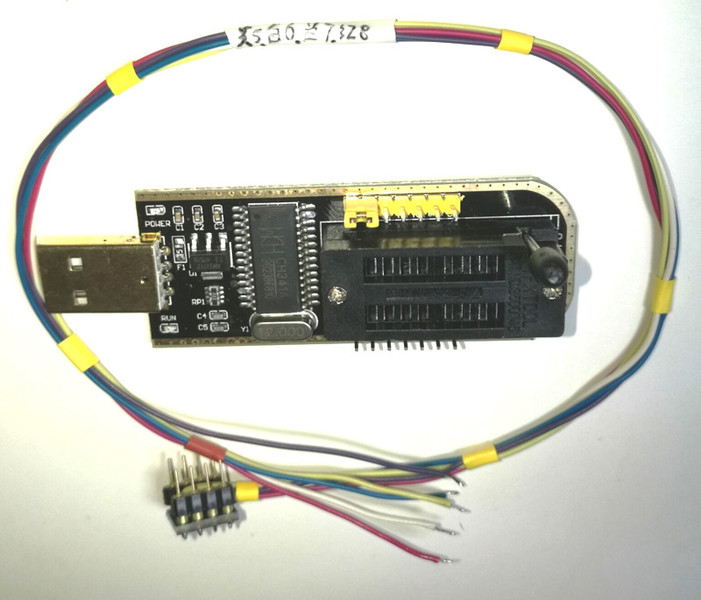

国庆长假自备精神食粮刷表玩玩。网上购得CH341刷机卡，很便宜，15大洋。但是不配刷机线，需要另购或者自制。坛内群友多数5根临时线对付，不爽，自己制作一根（见上图）长期把玩。

CH341编程卡是专对24序列和25序列芯片编程/刷机的工具，随机软件需要在卖家给予的百度网盘地址自行下载安装，文件有点大，300多兆。安装很简单，但要根据你的电脑操作系统不同，需要选择一下。先不插卡安装驱动，安装好之后插卡解读自行运行安装并提示安装完成。。。这部分在下载的软件包里面有很详细的图文操作解读，不详细叙说。

关于24C芯片问题，众仪多用24C02，ZT-X使用24C08，这个尾数是容量的表述，2代表容量为2K，8即8K，不同容量芯片，引脚定义一致，因此可以大一点的容量代换小的。

刷机，需要将刷机线链接地线、电源、时钟、数据、写保护五根线就行，必须提醒电源不能错，否则烧芯片。当芯片读出数据，首要的就是把原始数据备份出来，防止编程错误找不回去。众仪表24C0*芯片电源是与表电池的正负极直接连通，因此在焊接刷机线必须拔下电池进行焊接和刷机。

ZT-X表，因启动电流比一般表大一些，在焊接刷机线需要拔下电池外，刷机过程也得装上普通5号电池，如果使用镍氢充电池，电压不足3V会拖拽CH341刷卡板载负荷，造成CH341工作不正常。

回到主题，ZT-X表通断延时严重，厂家可以修改，有那位朋友知道修改哪儿，多谢告知！如果有新版本已经解决这个问题的，非常感谢能够提取数据共享。只是重新刷上别人仪表数据，刷机之后需要对表进行全面校准才行。

散淡021

此方案的表只有导通档飞快，比它快的表？

ZT-X 是二极档兼导通档的叫声，就是原设计者都无法改快。

会主芯片改数据的，可以恢复导通档，那就飞快。

wgsd

这个估计不会在数据存储芯片内改变，通断延时长估计厂家已经尽量做小了，和219不同，X是把二极管档与通断档共用一个档位，由芯片主程序判断测试情况来转接最终结果，因此延时较长。

jiangr

判断二极管和导通消耗了时间，看来要想即通鸣响，得二极管和通断档位必须分开才行。期待能改

代码

比较赞成楼上地板的说法
