这个短路保护电路哪里需要改进下。

[复制链接]
发表于 2018-10-15 10:10:15 来自手机 | 显示全部楼层 |阅读模式
提问咨询
提问类别: 电路_电学知识
提问行为: 其它
标签: 短路保护电路

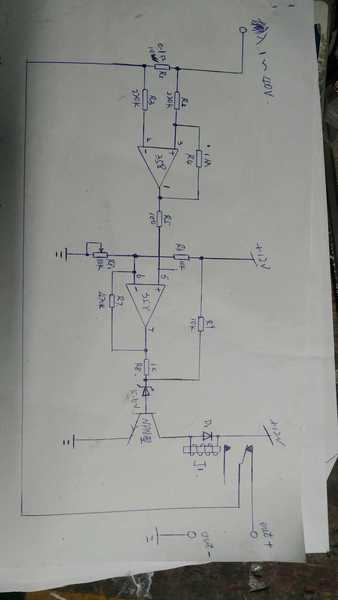

利用差分放大电路,仿真下能正常使用,搭好电路有时能正常工作,有时会失灵,特别是低电压1v以下。 IMG_20181015_100607.jpg
发表于 2018-10-15 12:46:06 | 显示全部楼层
运放地是与被检测电源共地?如果是那估计是超过了运放的共模电压限值造成运放失灵,做电流高边检测可以找高共模电压的运放或者直接用现成的IC。
 楼主| 发表于 2018-10-15 22:29:31 来自手机 | 显示全部楼层
yangsen 发表于 2018-10-15 12:46
运放地是与被检测电源共地?如果是那估计是超过了运放的共模电压限值造成运放失灵,做电流高边检测可以找高 ...

是共地,那这种问题怎么解决?谢谢了。
发表于 2018-10-16 08:39:08 | 显示全部楼层
看你的精度要求,可以用高共模电压的运放INA149之类的,用专用的高边电流检测IC 美信有。低成本方案是采用电阻分压采样电阻前后的电压后送入运放,方案改用低端电流检测。需要自己综合考量
 楼主| 发表于 2018-10-16 12:46:42 来自手机 | 显示全部楼层
yangsen 发表于 2018-10-16 08:39
看你的精度要求,可以用高共模电压的运放INA149之类的,用专用的高边电流检测IC 美信有。低成本方案是采用 ...

谢谢指点。
发表于 2023-3-18 11:15:26 | 显示全部楼层
学习学习
发表于 2023-3-18 16:32:23 来自手机 | 显示全部楼层
学习学习
