65年日置TH-F18万用表拆机及一般评测

[复制链接]
发表在  2018-10-26 16:53:01  | 显示全部楼层 | 阅读模式
万用表 - 口碑评
仪表品牌: 日置(HIOKI)
显示类型: 指针
有拆机图: 拆开外壳
测量档位: 直流电压 直流电流 电阻 二极管

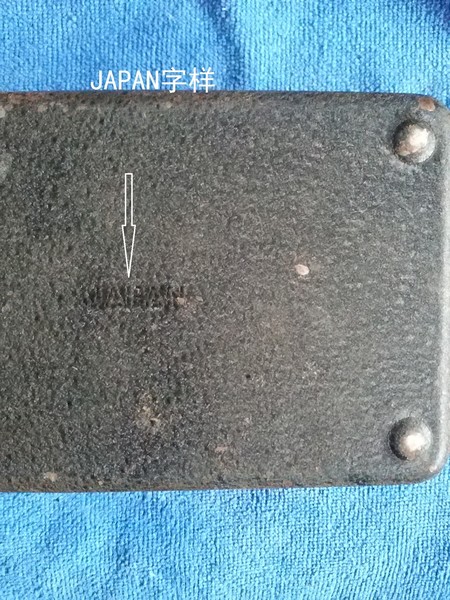

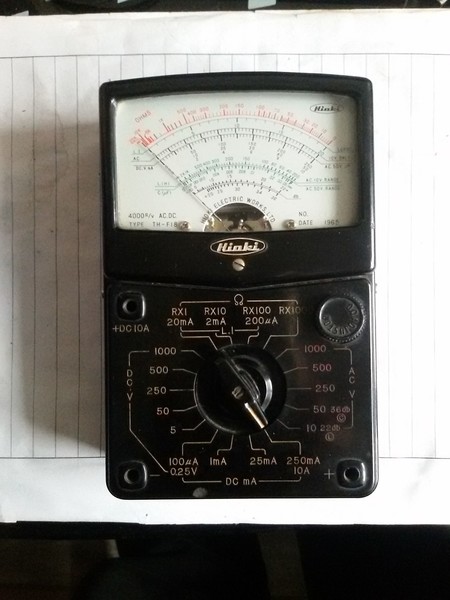

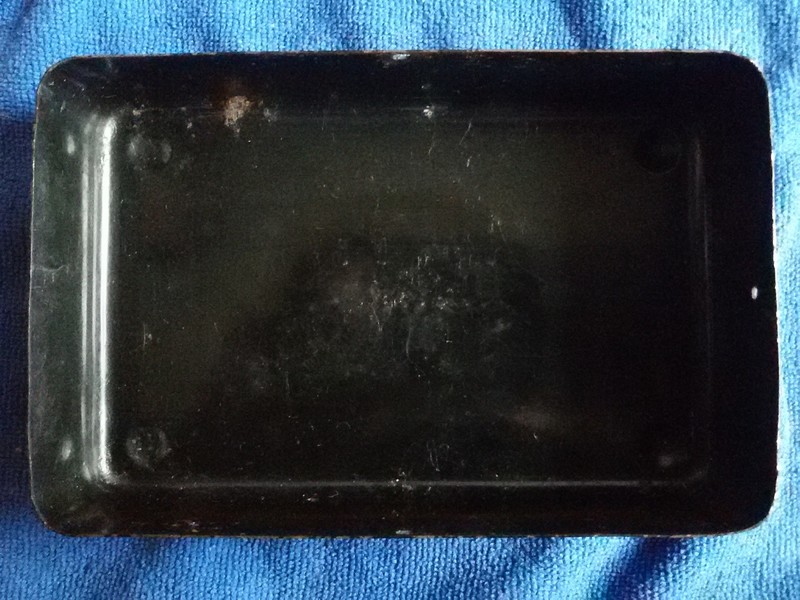

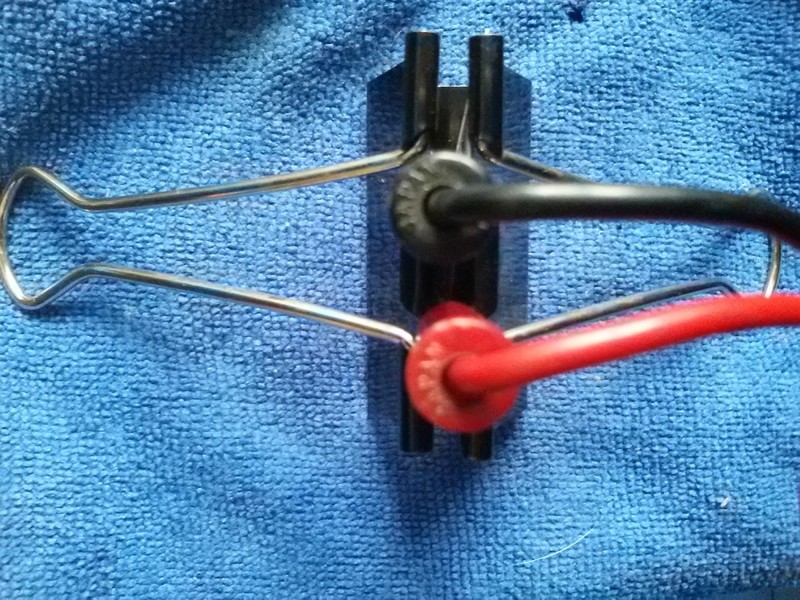

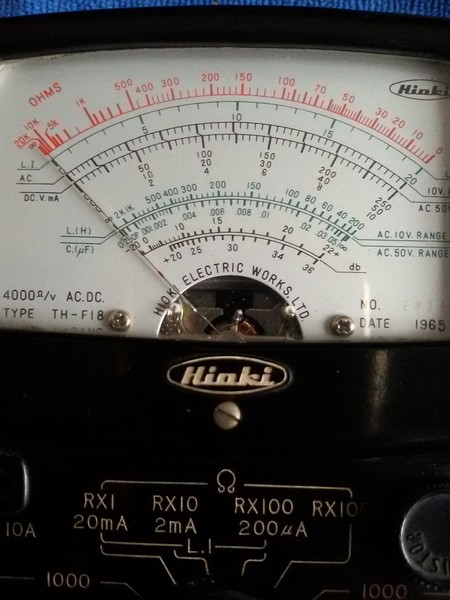

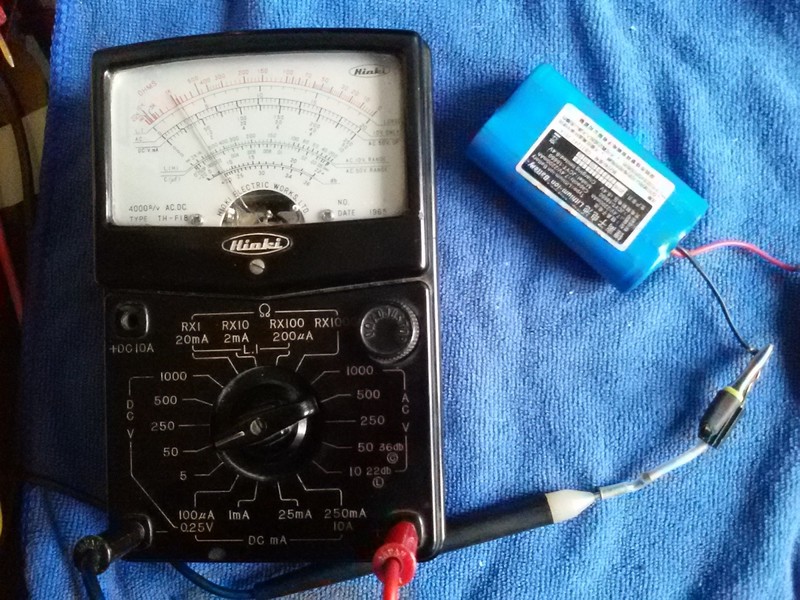

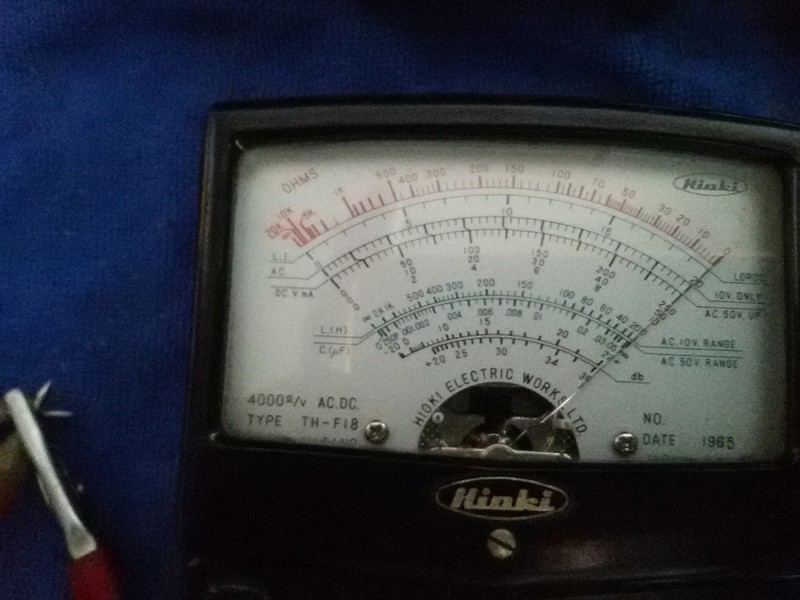

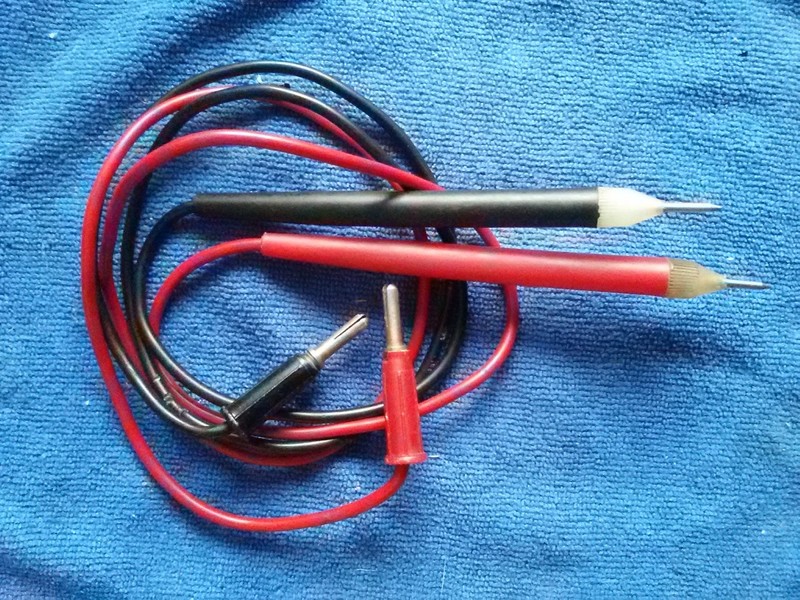

没有用过日本万用表,看到这个日置(HIOKI)铁壳表整体较新,没有维修过,拨盘旋钮清盈剔透,指针刻度盘字迹非常清晰,且盘面底色是类似汽车银色珠光漆的,如同铝板一样艳丽。也说明此表50多年了没怎么用过保存也很好。表的制造国意识很强:在后盖,表笔都有JAPAN标识,当年真没几个人知道这几个字母。

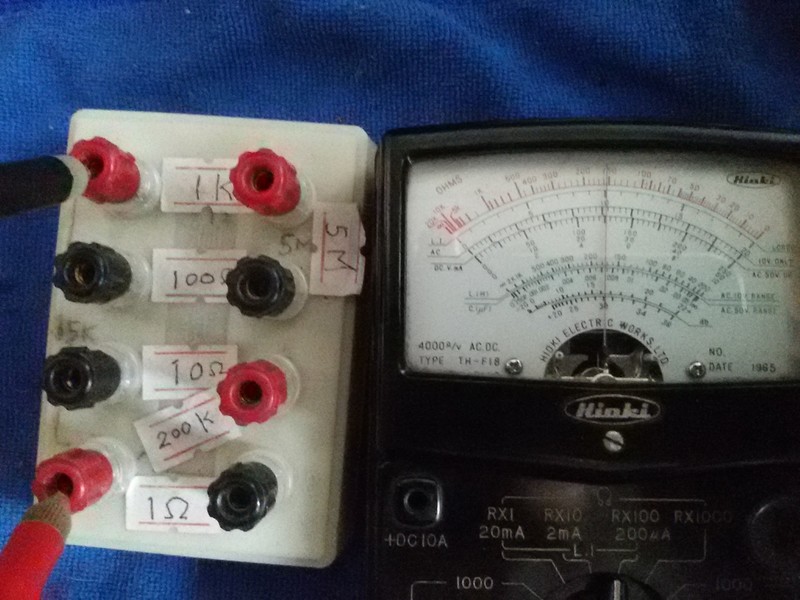

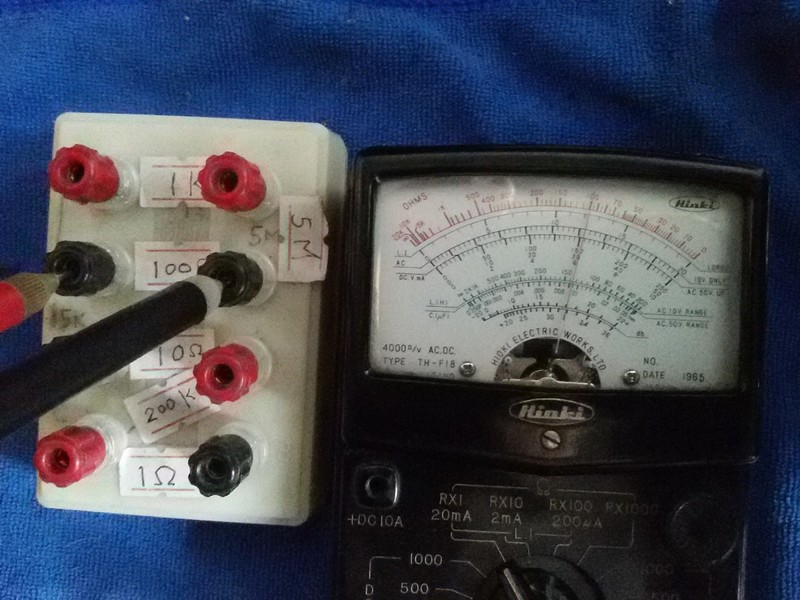

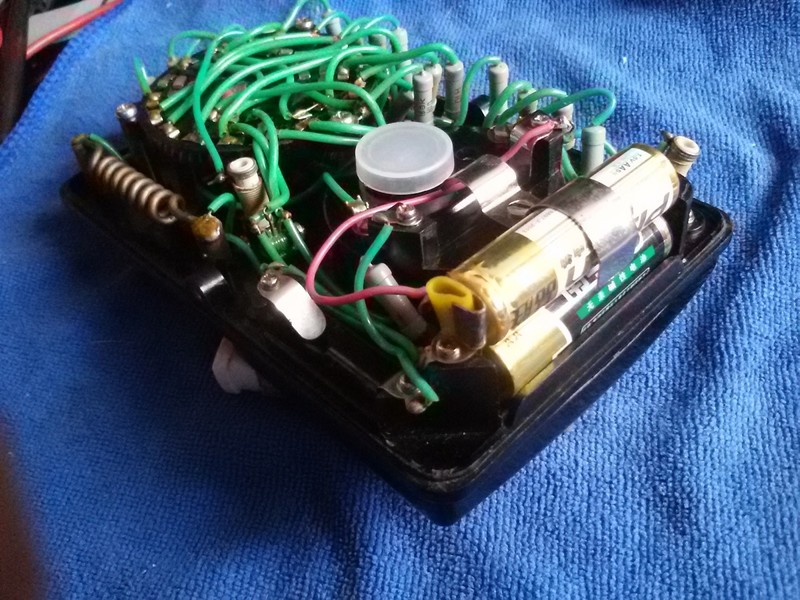

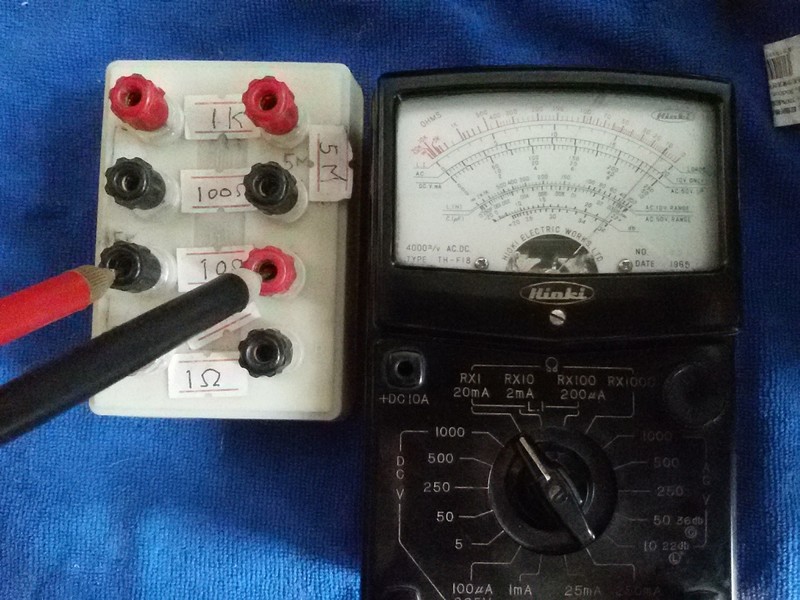

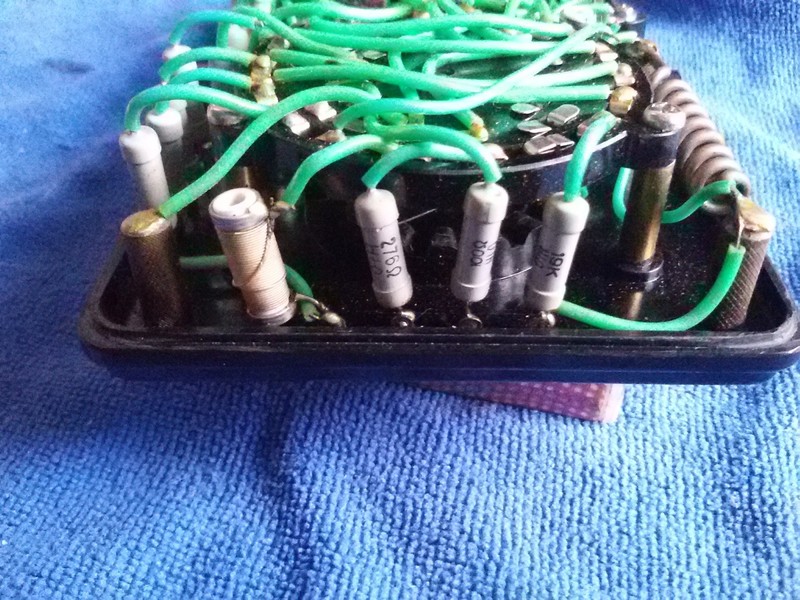

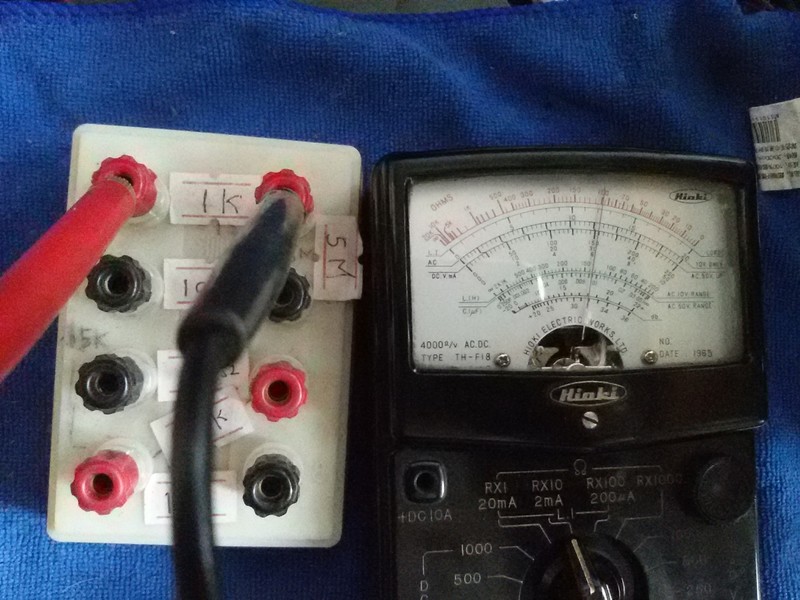

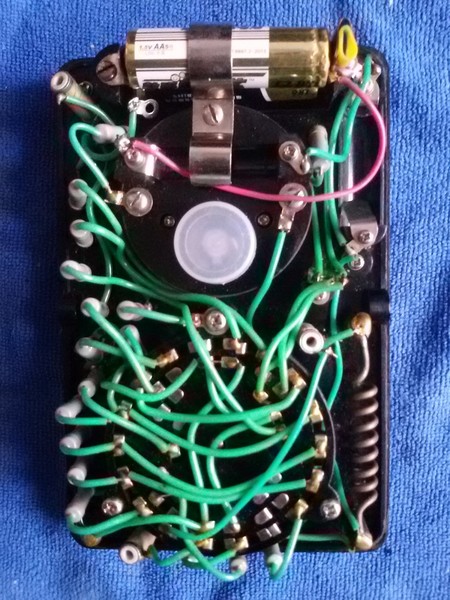

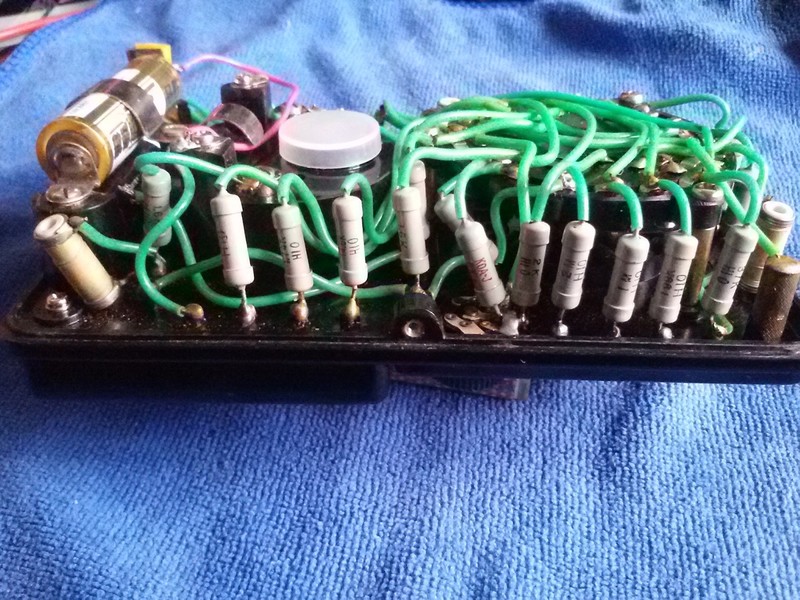

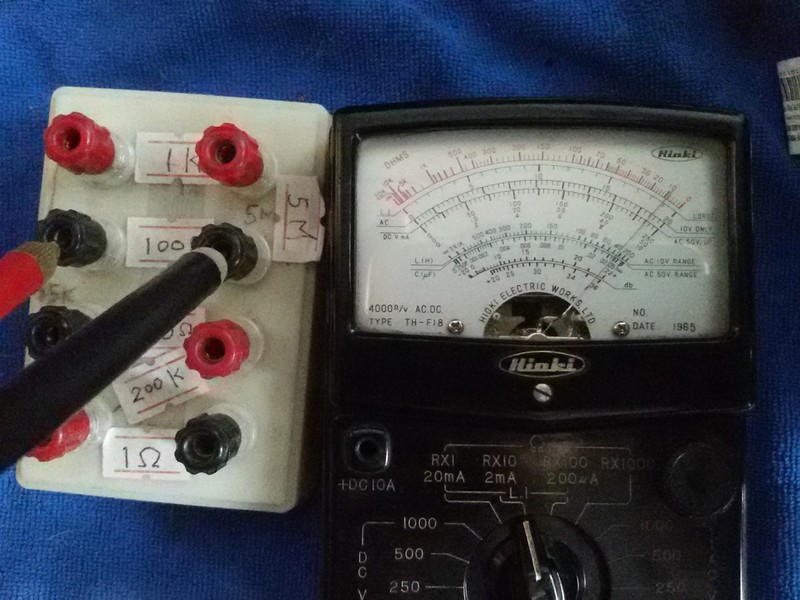

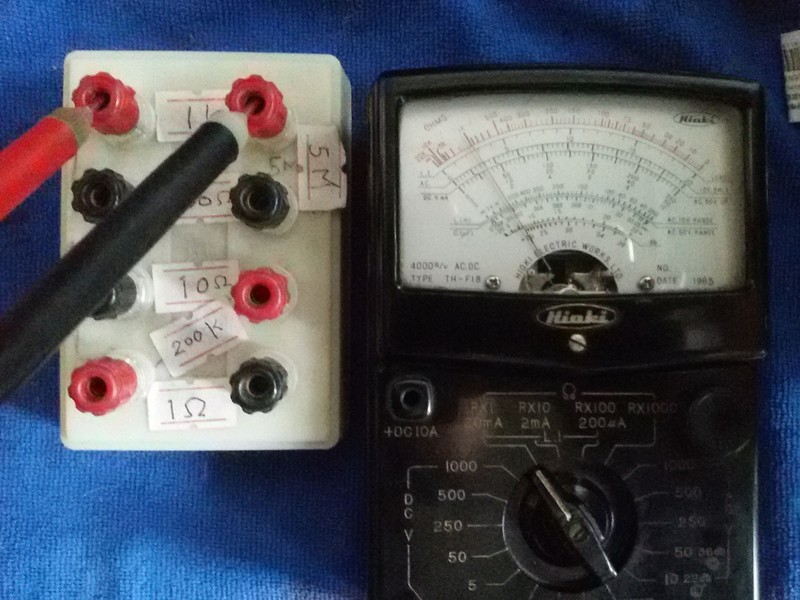

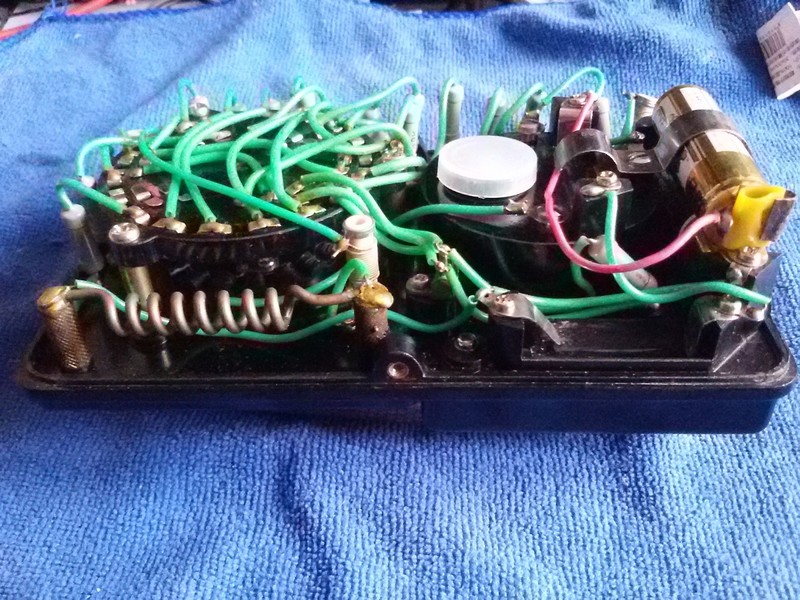

     没有基准,用ZT-219校过的DIY电阻箱简单测试了一下,在电阻,电压,电流,2极管(后面解释)档表现还是很准的。这表还有一个一般指针表没有的表现,就是指针在测试时需要到数字几,指针就快速到几但不过盈,回零时也一样绝不超过零,指针行走速度虽然很快,不是发冲的样子看着很舒服的感觉。表的电阻接线上面有些不规整,而下面接线像是铸到酚醛壳里了,根本看不到。几个线绕电阻做的很精:是丝线包裹电阻丝缠在瓷管上的很耐看。换挡拨盘铜片挺厚实且盘体超大,这样成就拨盘铜片间隙超宽抗用,不易出现故障,表不大盘很大,手感十分舒服。

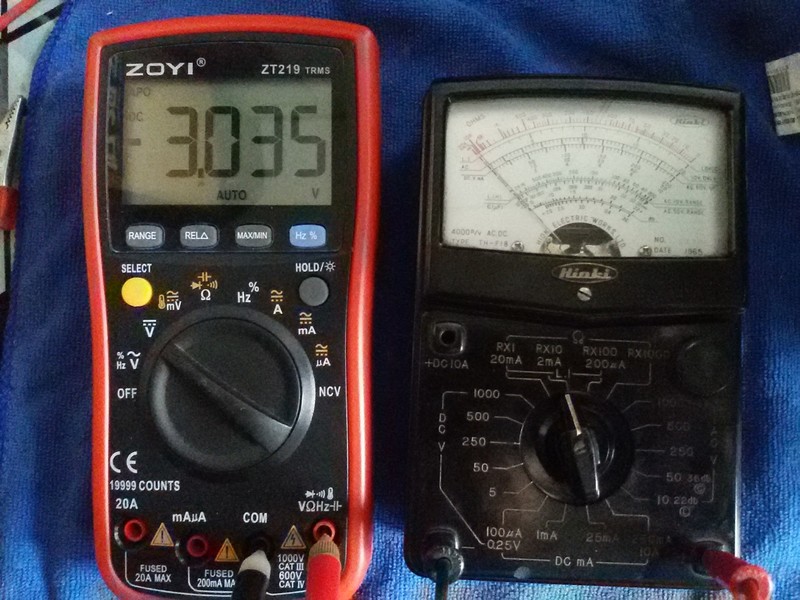

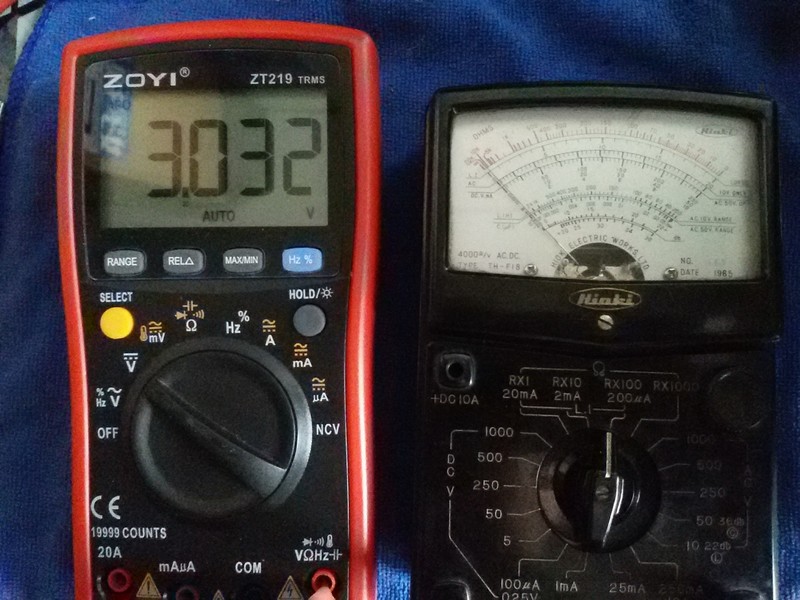

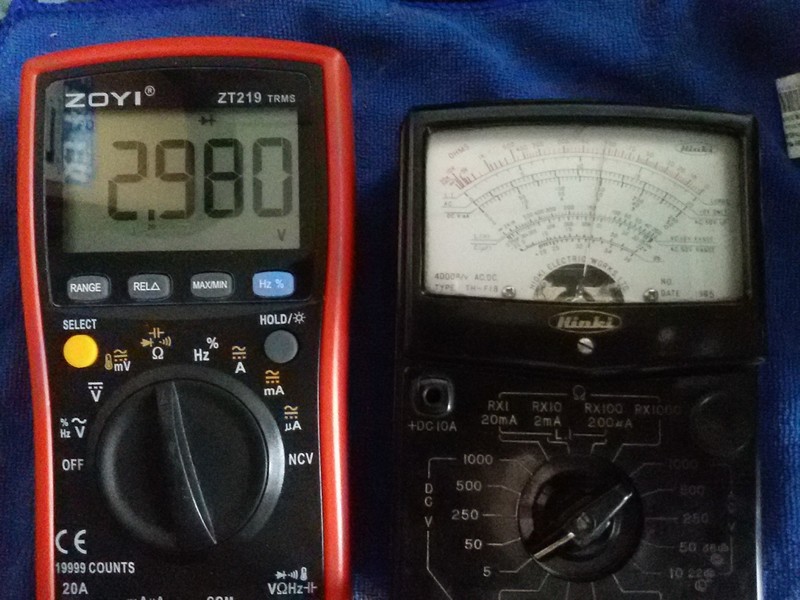

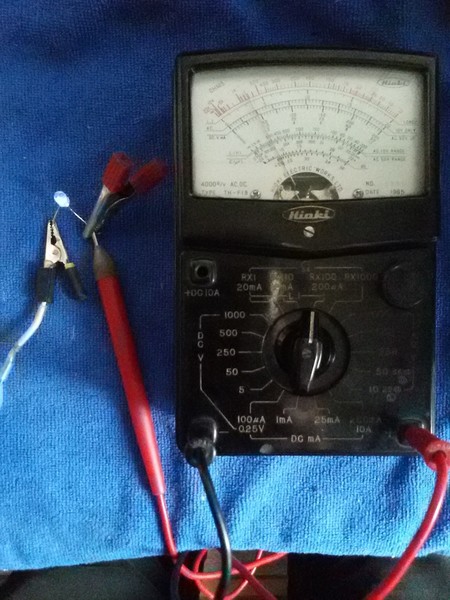

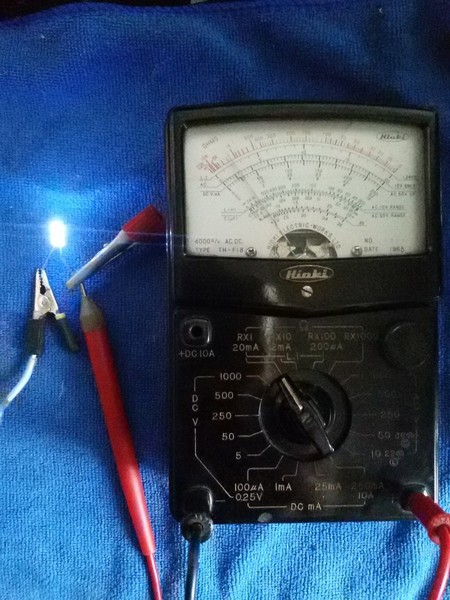

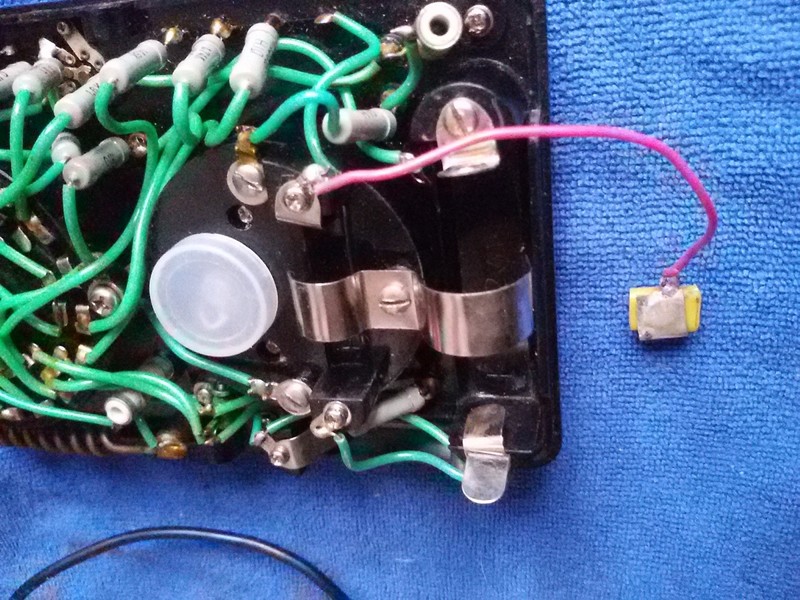

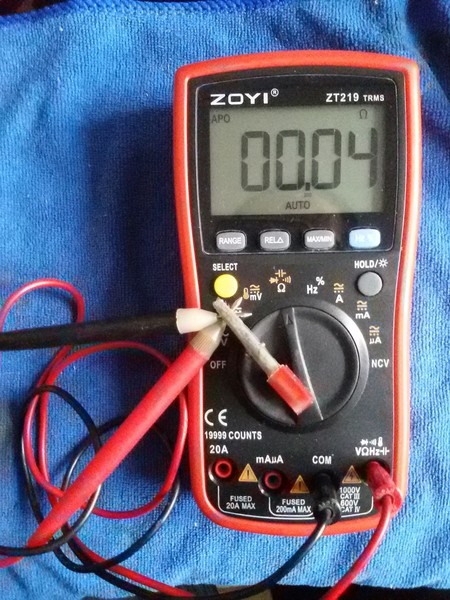

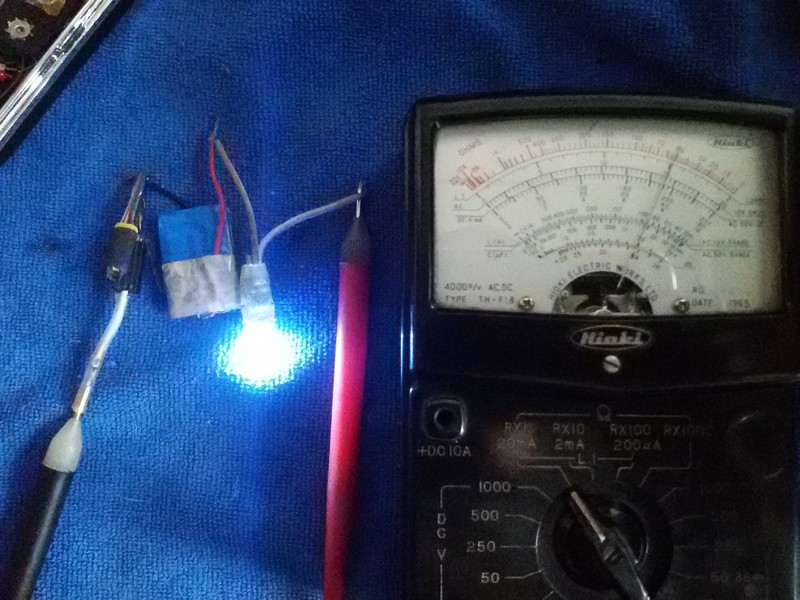

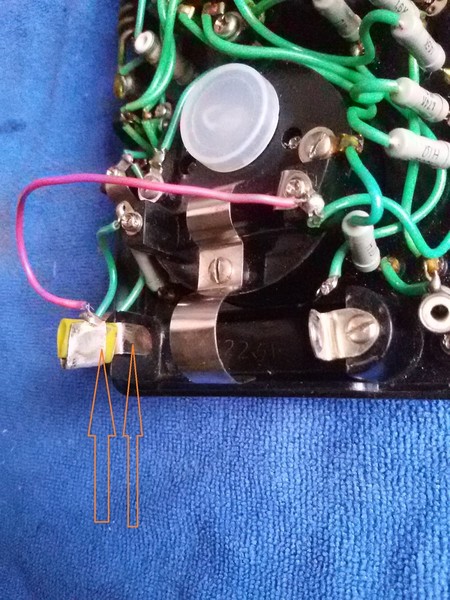

    表刚到手不知道3个电池槽的电池伏数,表上还后接了个红线,后查到是1.5V两个,22.5V一个,经进一步查电池走向两个1.5V是串联的,但两个小电池槽是放不下国产的5及7号电池的,那么原主就用那根红线很轻松简单的改了一下,放在22.5V的大电池槽内-----无损DIY。有了两个1.5V电池串联的,那么就可以在欧姆档测发光管了:经用219测欧姆档各档都在3V左右,尤其RX1档点亮白发光管3V多太亮了。





























发表于 2018-10-26 21:45:16  | 显示全部楼层
用料很足,精巧比219还要小些。
发表于 2018-10-27 09:26:43  | 显示全部楼层
chen131578 发表于 2018-10-26 21:45
用料很足,精巧比219还要小些。

是比219还要小些,精巧能测发光管的指针表。
发表于 2018-10-27 21:08:10  | 显示全部楼层
虽然有点民族过节,但不得不佩服……
发表于 2018-10-28 06:53:47  | 显示全部楼层
atz123 发表于 2018-10-27 21:08
虽然有点民族过节,但不得不佩服……

爱我中华。在科学技术方面外国的先进技术我们学过来强国,强军,立于世界民族之林。
发表于 2018-11-11 19:34:56  | 显示全部楼层
鬼子表设计的很人性化
