为我的AD584基准装个盒子方便用

勇闯沙滩 · 发表于 2018-10-29 08:42:58

43545 发表于 2018-10-29 08:30
最近，打算买些塑料盒子，像你那电阻盒子一样，也打算把我那堆电阻装进去。没找到合适的淘宝店购买。 ...

我那电阻盒及酚醛材质的焊接PCB板的底座，都是在废品站淘的，在淘宝店是买不到的。

wgsd · 发表于 2018-10-30 08:42:42

好的电阻最好不要用塑料盒子，用金属盒子屏蔽效果好，可降低干扰。6位半的表，测量电阻最后一位，人在旁边走动都会引起跳动。

43545 · 发表于 2018-10-30 10:16:36

wgsd 发表于 2018-10-30 08:42
好的电阻最好不要用塑料盒子，用金属盒子屏蔽效果好，可降低干扰。6位半的表，测量电阻最后一位，人在旁边 ...



wgsd · 发表于 2018-10-30 12:24:14

43545 发表于 2018-10-30 10:16
这种仪器上拆下来的电阻精度0.05% 温漂、老化系统怎样？

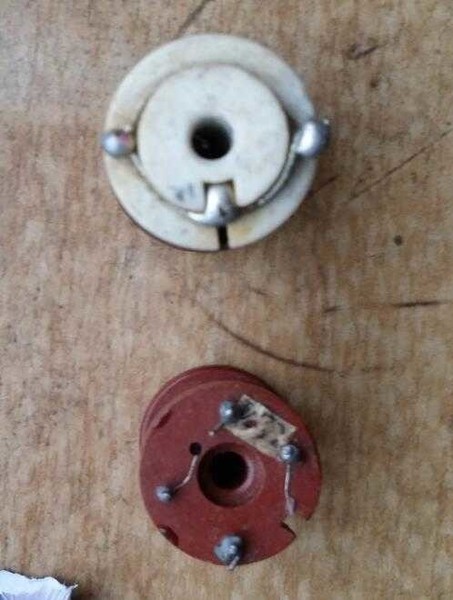

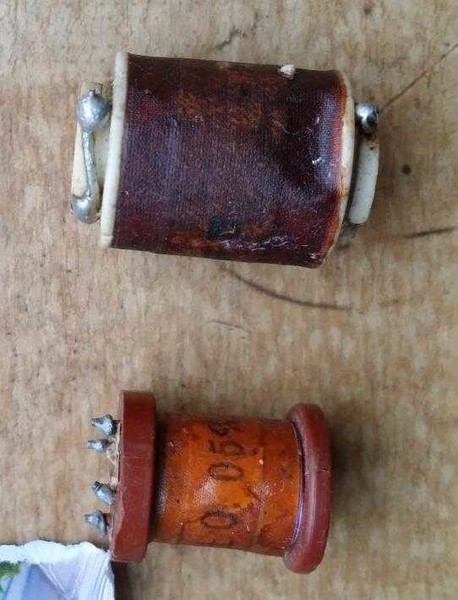

我也有从老电桥拆的瓷骨架绕线电阻，精度也是0.05%。现在测百欧一下的，误差均在0.03%左右，K欧的都不超过0.02%，看来老化并不大。测温飘在10PPm左右。

43545 · 发表于 2018-10-30 13:06:35

wgsd 发表于 2018-10-30 12:24
我也有从老电桥拆的瓷骨架绕线电阻，精度也是0.05%。现在测百欧一下的，误差均在0.03%左右，K欧的都不超 ...

误差均在0.03%左右
测温飘在10PPm

请教，这两个值，你如何得到的？？

wgsd · 发表于 2018-10-30 13:17:10

本帖最后由 wgsd 于 2018-10-30 13:18 编辑

43545 发表于 2018-10-30 13:06
误差均在0.03%左右
测温飘在10PPm

精度用HP3457测得，3457对比网购的10K金属箔塑料块电阻（8位表标定），3457表误差在0.00*%级别。
温飘是3457测的25度与40度的差值。

43545 · 发表于 2018-10-30 13:23:17

wgsd 发表于 2018-10-30 13:17
精度用HP3457测得，3457对比网购的10K金属箔塑料块电阻（8位表标定），3457表误差在0.00*%级别。
温飘是34 ...

能举个例子么，我学习一下。

wgsd · 发表于 2018-10-30 13:39:58

本帖最后由 wgsd 于 2018-10-30 13:41 编辑

43545 发表于 2018-10-30 13:23
能举个例子么，我学习一下。

客气了老大。
我的3457表的电阻档，在之前帖子“购只电阻对对表”里，验证电阻档误差在0.00*%级别。
温飘如在25度测得1K电阻0.999965K，在保温箱加热到40度，测得0.999745K，差值除以温度差约14.7PPm。
不知是否正确。

43545 · 发表于 2018-10-30 14:06:05

wgsd 发表于 2018-10-30 13:39
客气了老大。
我的3457表的电阻档，在之前帖子“购只电阻对对表”里，验证电阻档误差在0.00*%级别。
温飘 ...

受教了，我算了算，确实是，但那误差电阻档误差在0.00*%级别
什么时候加上去？

wgsd · 发表于 2018-10-30 18:14:53

43545 发表于 2018-10-30 14:06
受教了，我算了算，确实是，但那误差电阻档误差在0.00*%级别
什么时候加上去？ ...

一般我都不加，因为比万分之几的电阻高一个数量级，自认为准确。
如果要标定电阻，最好在同基准电阻温度相同的环境温度下，测量并加表的误差。不然还得附加基准电阻的温飘和表的误差、温飘，既麻烦又增加不确定因数。
